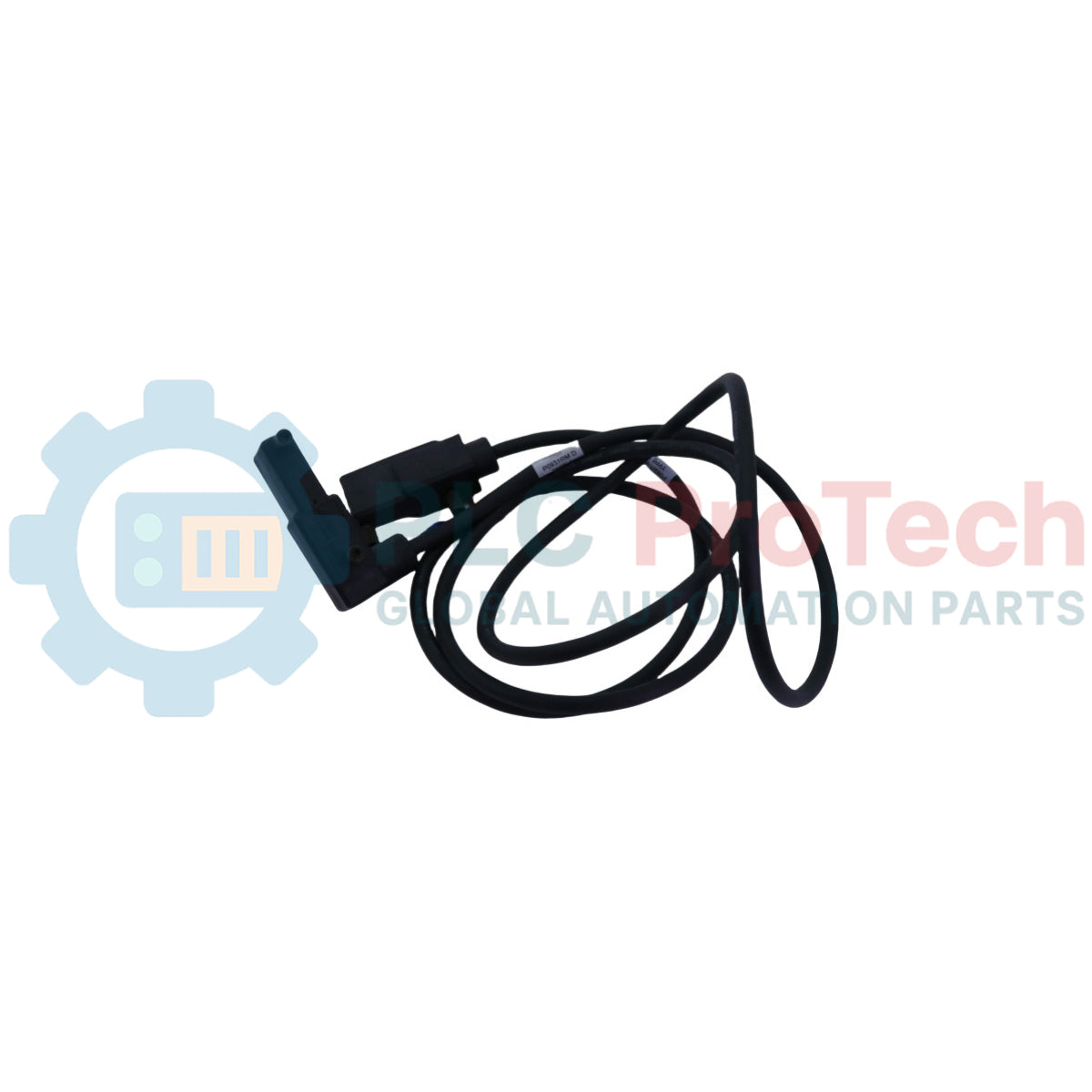

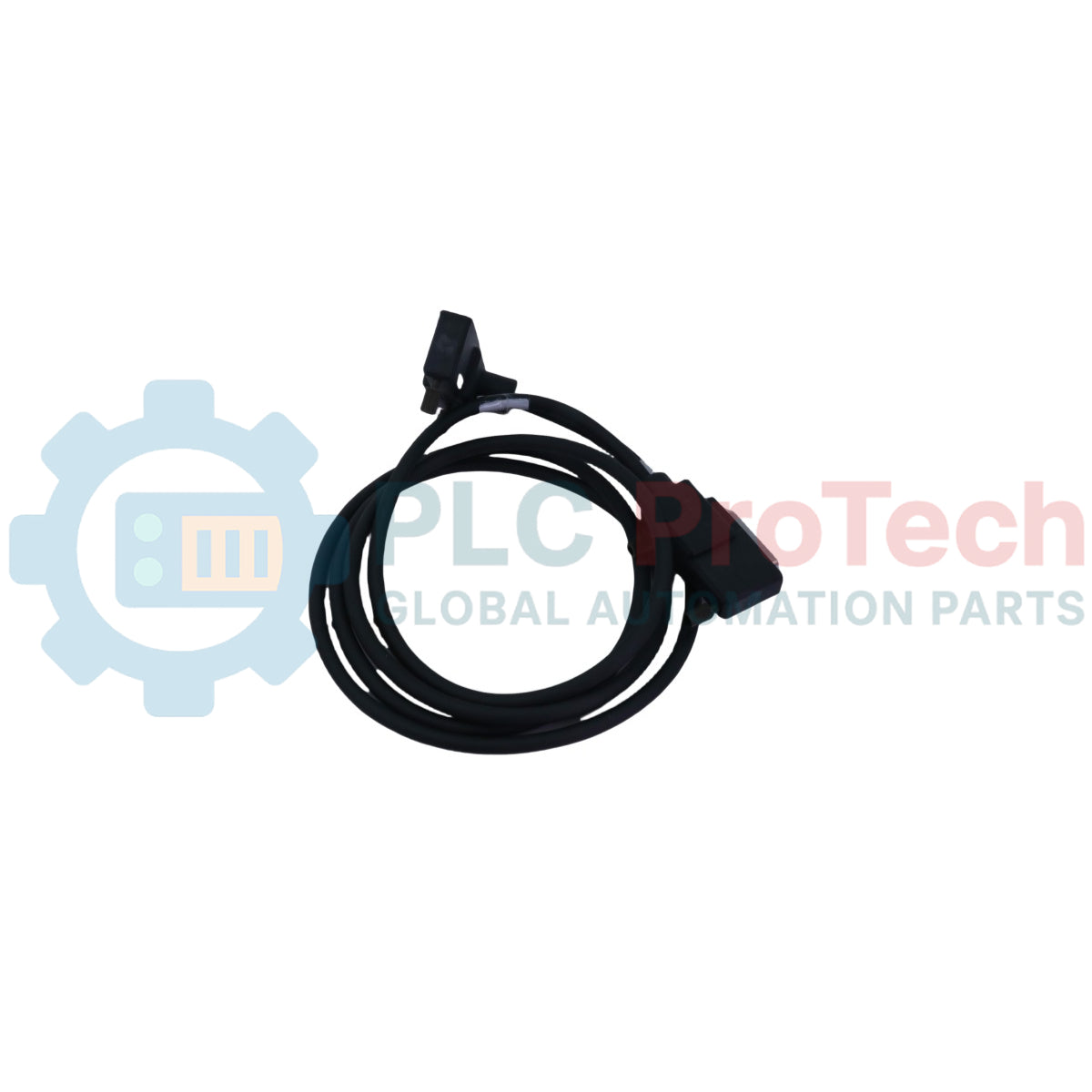

Cavo di terminazione ridondante Foxboro I/A Series P0931RM

Panoramica del prodotto

Il P0931RM (P0931RM) è un cavo ad alta integrità Cavo di terminazione di tipo 1 appositamente progettato per la Foxboro I/A Series Sottosistema di ingresso ridondante per la comunicazione HART® FBM216b. Questo cavo fornisce il collegamento fisico fondamentale tra l' Adattatore ridondante FBM216b (P0924DT) e l' Assemblaggio di terminazione a compressione (P0924JH). Progettato per ambienti ad alta disponibilità, come raffinerie di petrolio, impianti di produzione di energia elettrica, e trattamento chimico, il P0931RM garantisce che i segnali di ingresso HART isolati individualmente vengano trasmessi senza perdite o interferenze. Utilizzando materiali in poliuretano di alta qualità, questo cavo mantiene operativo il sistema nei circuiti mission-critical in cui la perdita del segnale non è un'opzione.

Configurazione tecnica

Essendo un cavo di sistema di  tipo 1 , il cavo  P0931RM  è definito dalle sue specifiche proprietà elettriche e dalla sua struttura fisica, appositamente concepite per l'elaborazione ridondante dei segnali HART:

• Architettura di ridondanza: Il cavo si collega all' Adattatore ridondante, che combina i segnali provenienti da due moduli FBM216b adiacenti (Master e Tracker) in un'unica uscita a 25 pin verso il campo.

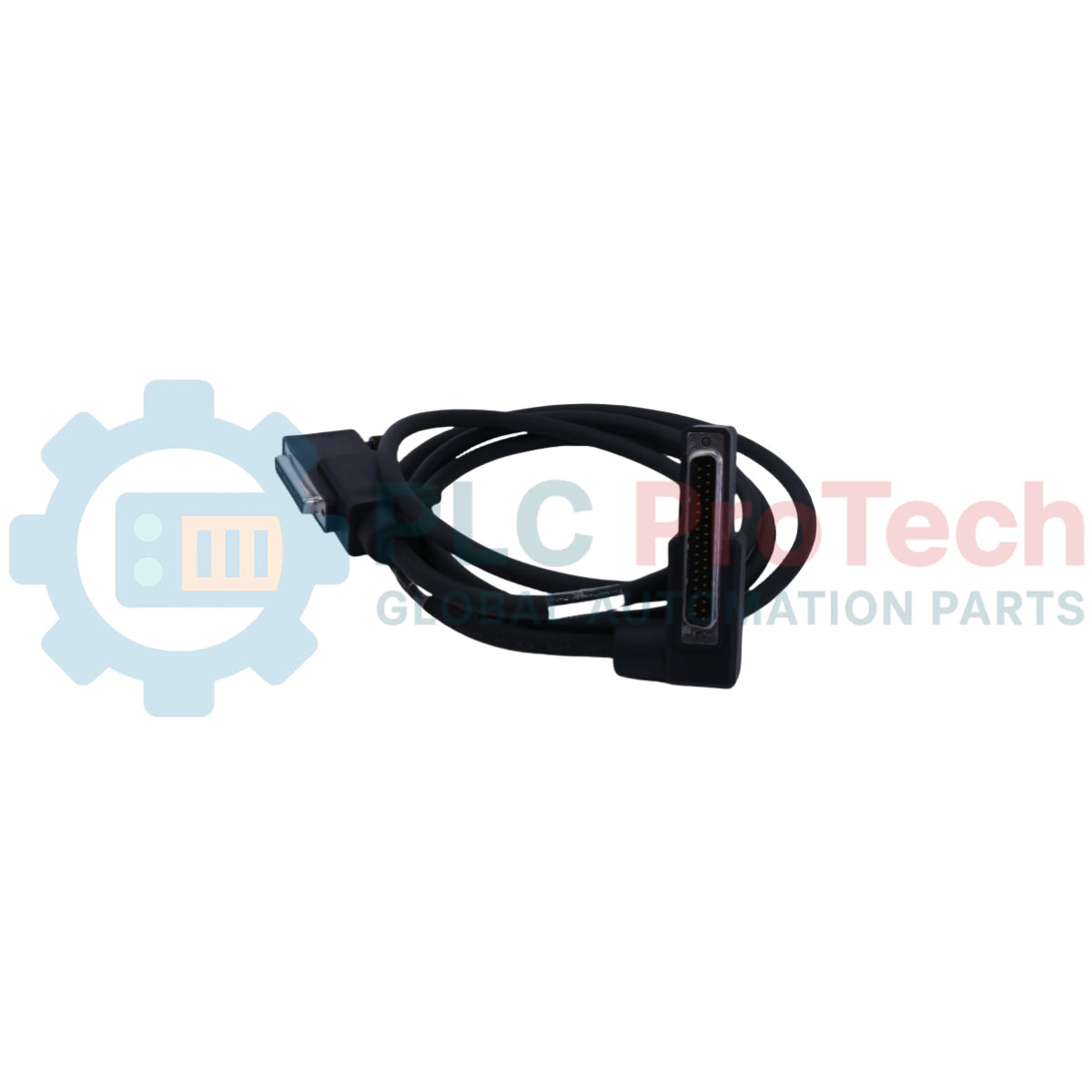

• Interfaccia fisica: È dotato di un D-subminiatura a 37 pin connettore sul lato della piastra di base FBM e un D-subminiatura a 25 pin connettore sul lato dell'assemblaggio di terminazione.



• Composizione dei materiali: Realizzato con una Guaina esterna in poliuretano e isolamento primario del conduttore in PVC semirigido, che garantiscono una durata superiore contro l'usura industriale.



• Lunghezza standard: Questo modello specifico (P0931RM) è il codice articolo designato per il 2,0 metri (6,6 piedi) versione all'interno della famiglia di cavi di tipo 1.

Specifiche tecniche

FAQ tecniche

Il cavo P0931RM può essere utilizzato con FBM non ridondanti?No, il P0931RM è un cavo di Tipo 1 convalidato specificamente per l'uso con l' adattatore ridondante FBM216b configurazione. Per i moduli della Serie 100 o della Serie 200 non ridondanti, sono necessari tipi di cavo diversi per adattarsi alla piedinatura delle basette standard.

Qual è la differenza tra P0931RM e la versione LSZH?Il P0931RM utilizza poliuretano (P/PVC) con un limite di temperatura di +80 °C. La versione LSZH (P0928AC) è "a bassa emissione di fumo e senza alogeni", progettata per aree critiche per la sicurezza in cui è necessario evitare fumi tossici durante un incendio, e supporta fino a +105 °C.

Questo cavo supporta la comunicazione digitale HART?Sì. Il cavo è progettato per trasportare il segnale analogico da 4 a 20 mA con il segnale HART digitale FSK sovrapposto, mantenendo l'integrità delle comunicazioni digitali bidirezionali con i dispositivi di campo.

Guida tecnica e all'installazione

• Antistrappo: Quando si collega l'estremità D-sub a 37 pin all'adattatore ridondante, assicurarsi che le linguette di fissaggio siano serrate per evitare intermittenze del segnale indotte dalle vibrazioni.

• Raggio di curvatura: Mantenere un raggio di curvatura minimo pari ad almeno 10 volte il diametro del cavo. Evitare curve a 90 gradi strette vicino ai connettori per prevenire l'affaticamento dei conduttori interni.

• Instradamento: Sebbene la guaina in poliuretano sia robusta, mantenere P0931RM separato dalle linee di alimentazione CA ad alta tensione all'interno dell'armadio per ridurre al minimo le EMI (interferenze elettromagnetiche) sui loop HART da 4-20 mA.

Vantaggi ingegneristici

Il P0931RM fa parte di un UL/UL-C certificato e Zona ATEX 2 sottosistema certificato. La sua struttura è adatta per Classe G3 (gravoso) ambienti, garantendo una precisione di risoluzione di 15 bit per i segnali HART anche in atmosfere corrosive o ad alta umidità. L'uso di connettori D-sub standard consente una sostituzione rapida "Plug-and-Play", fondamentale per mantenere l'elevata disponibilità degli FBM216b coppia ridondante.
