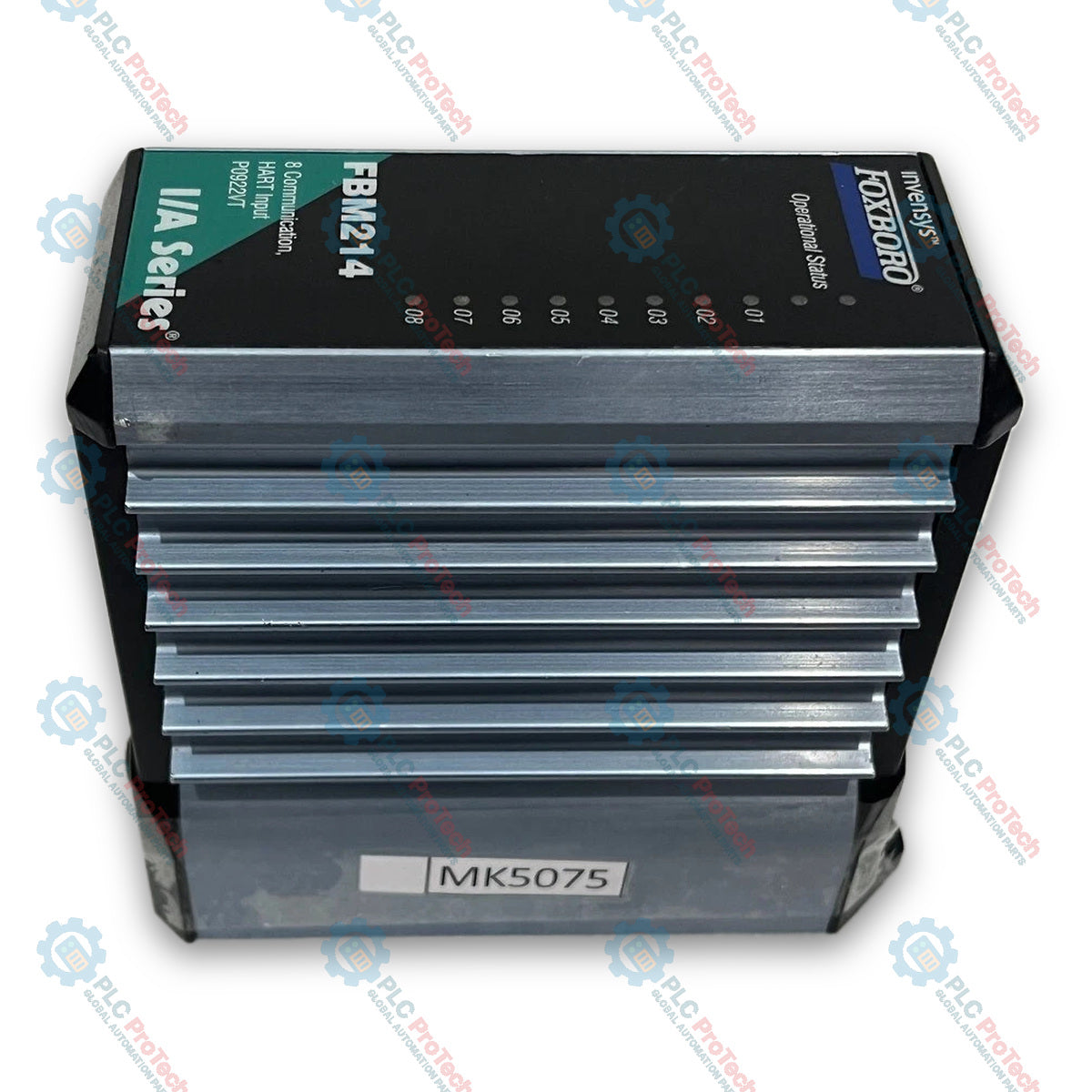

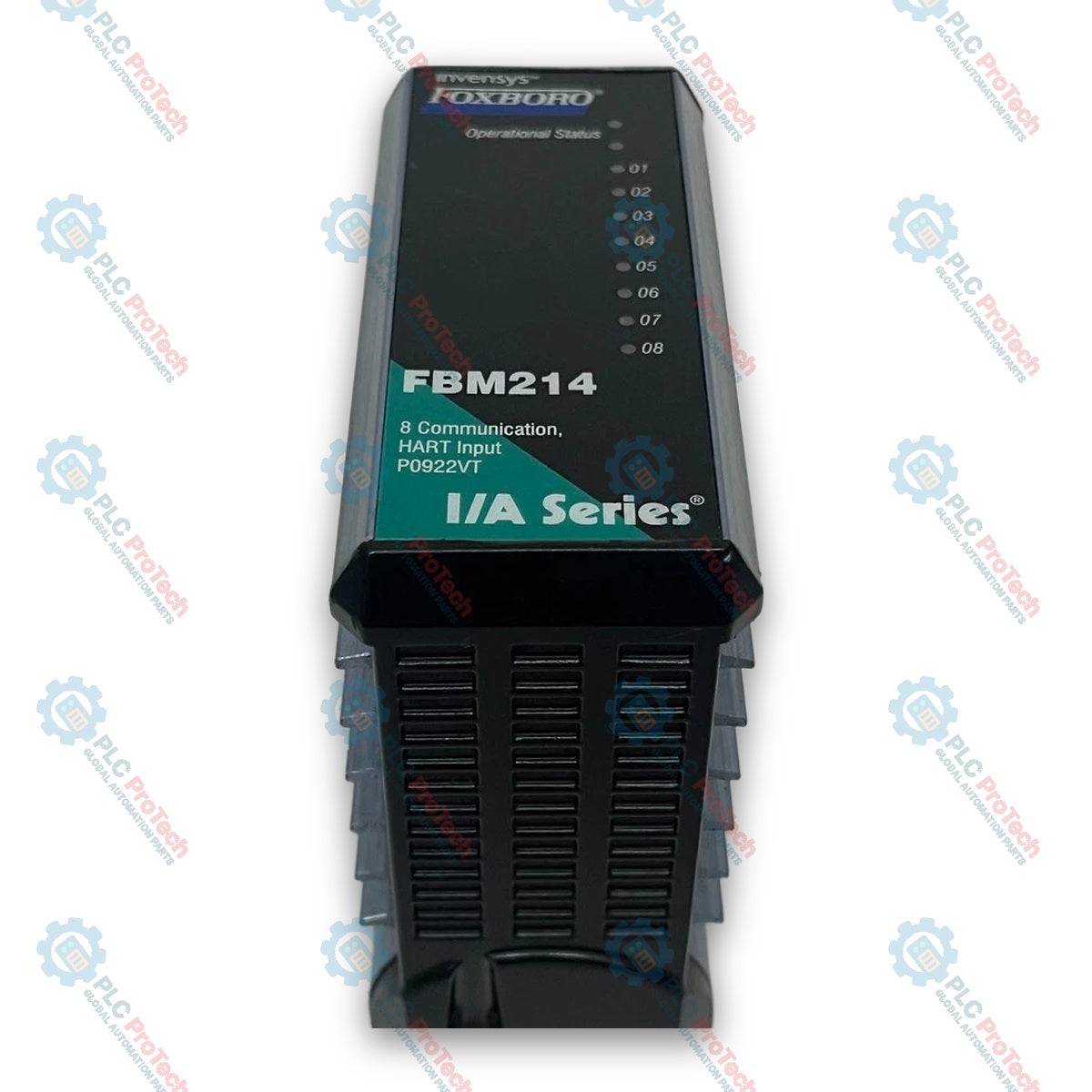

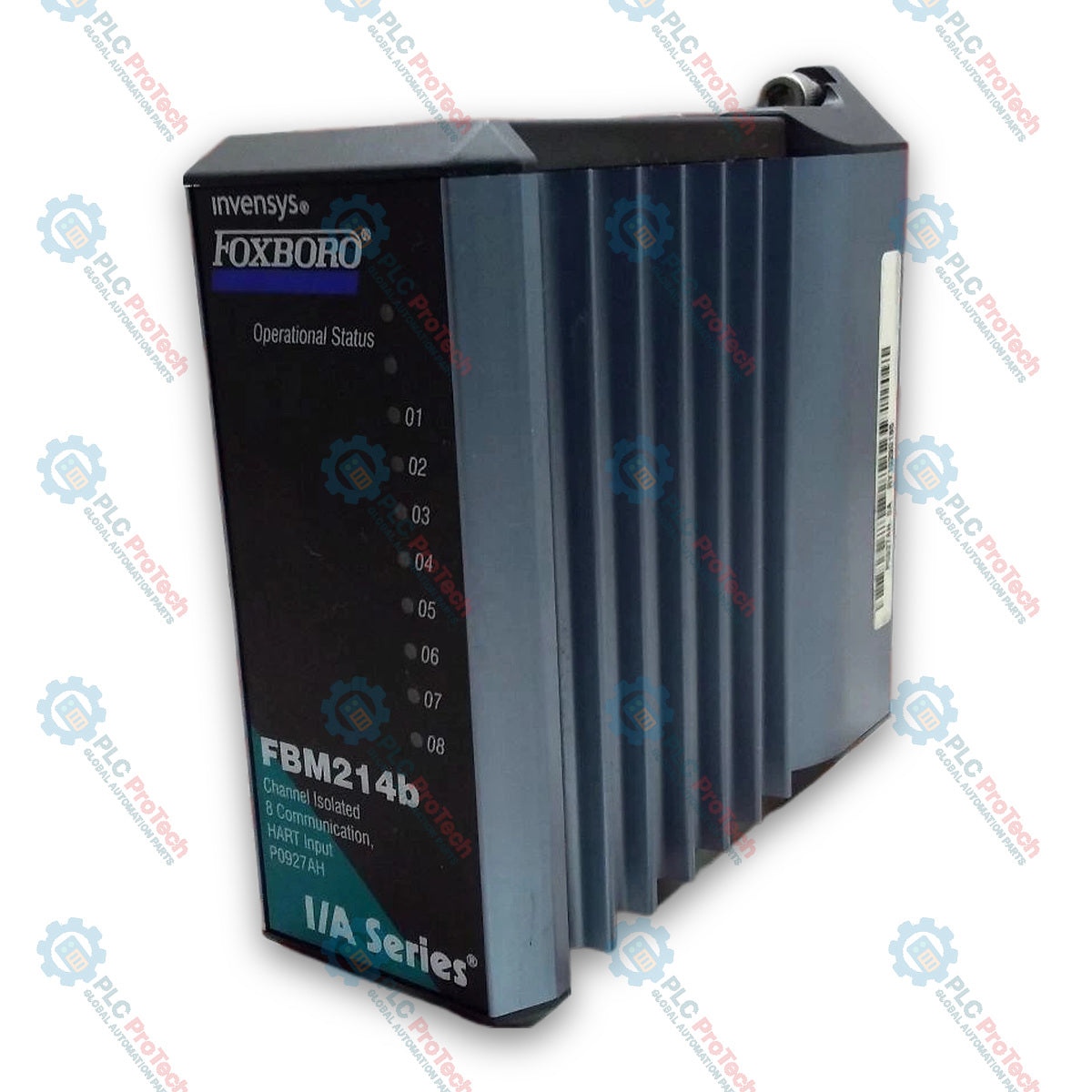

Modulo di interfaccia di ingresso per comunicazioni HART Foxboro FBM214 serie I/A

Descrizione

Il Foxboro FBM214 è un modulo di ingresso analogico/HART progettato per applicazioni di controllo di processo e interfaccia all'interno del sistema I/A Series. Il modulo FBM214 contiene otto canali di ingresso analogici con isolamento di gruppo, ciascuno compatibile con un segnale analogico standard da 4 a 20 mA oppure con un segnale HART digitale FSK (Frequency Shift Keying) sovrapposto a un ingresso analogico da 4 a 20 mA. Ogni canale dispone di un modem FSK dedicato che consente la comunicazione digitale bidirezionale con i dispositivi HART da campo collegati a 1200 baud. Un convertitore Sigma-Delta integrato fornisce una risoluzione a 15 bit e aggiorna i valori degli ingressi analogici di tutti i canali ogni 100 ms. Il modulo funge da host del dispositivo da campo per le comunicazioni HART, gestendo trasferimenti di messaggi digitali punto-punto master/slave a una velocità di 2 messaggi al secondo mediante il protocollo HART v6. Si interfaccia con il Fieldbus ridondante del modulo a 2 Mbps e fornisce un'alimentazione interna comune isolata da 24 V c.c. per i dispositivi alimentati tramite loop, con opzioni per configurazioni di alimentazione esterna mediante un modulo Cable Balun.

Caratteristiche

• Otto canali di ingresso con isolamento di gruppo, compatibili con segnali standard da 4 a 20 mA o con segnali digitali HART FSK sovrapposti.
• Modem FSK dedicato per ciascun canale di ingresso, per comunicazioni digitali bidirezionali con dispositivi HART.
• Convertitore analogico-digitale Sigma-Delta integrato, con risoluzione a 15 bit e frequenza di aggiornamento di 100 ms per canale.
• Isolamento galvanico di gruppo di tutti gli 8 canali di ingresso dalla massa e dalla logica del modulo.
• Supporto per la comunicazione master/slave con protocollo HART v6 a 1200 baud, con trasmissione asincrona e half-duplex.
• Doppia capacità di comunicazione tramite il percorso Fieldbus ridondante A e B a 2 Mbps.
• Alimentatore integrato isolato da 24 V c.c. per alimentare i trasmettitori da campo su tutti i canali.
• Alloggiamento compatto e robusto in alluminio estruso, progettato per il montaggio in ambienti gravosi di Classe G3.
• Diodi a emissione luminosa (LED) sul pannello frontale per il monitoraggio visivo dello stato operativo e dell'attività di comunicazione dei canali.

Applicazioni

• Interfaccia per trasmettitori da campo abilitati HART (temperatura, pressione, portata, livello).
• Monitoraggio del controllo di processo che richiede l'acquisizione di ingressi analogici da 4 a 20 mA ad alta precisione.
• Integrazione del sistema di controllo distribuito tramite reti Fieldbus ridondanti a 2 Mbps.
• Collegamenti del cablaggio di campo in area pericolosa mediante apparecchiature associate e circuiti non incendivi.

Informazioni per l'ordinazione

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l'installazione

• Montaggio: Montare il modulo su una piastra di base modulare (opzioni a 4 o 8 slot). La piastra di base può essere installata su una guida DIN da 32 mm o 35 mm (orizzontalmente/verticalmente) oppure orizzontalmente su un rack da 19 pollici.
• Cablaggio di campo: Collegare i segnali di campo utilizzando un gruppo di terminazione (TA) montato su guida DIN e collegato al connettore di campo della piastra di base tramite un cavo di terminazione di tipo 1.
• Configurazioni dell'alimentazione: Quando si utilizza un'alimentazione esterna per due o più loop con un'alimentazione comune, installare un modulo Cable Balun (CBM-4) in ciascun loop per prevenire la diafonia e mantenere il bilanciamento della linea di segnale.
• Sostituzione a caldo: Il modulo supporta la rimozione e la sostituzione senza interrompere il cablaggio dei dispositivi di campo, l'alimentazione o i cavi di comunicazione del sistema.
• Calibrazione: Non è richiesta la calibrazione operativa del modulo o del relativo gruppo di terminazione.

Conformità e certificazioni

• Direttiva europea EMC 89/336/CEE: EN 50081-2 Emissioni, EN 50082-2 Immunità, EN 61326 Allegato A (livelli industriali), CISPR 11 Classe A.
• Norme IEC sull'immunità: IEC 61000-4-2 (ESD), IEC 61000-4-3 (campo irradiato), IEC 61000-4-4 (EFT/Burst), IEC 61000-4-5 (sovratensioni transitorie), IEC 61000-4-6 (condotte), IEC 61000-4-8 (campo magnetico).
• Certificazione UL / UL-C: Adatto per sistemi di custodie di Classe I, Gruppi A-D, Divisione 2, T4; apparecchiatura associata per circuiti di comunicazione non incendiari.
• ATEX / CENELEC (DEMKO): Certificato EEx nA IIC T4 per l'uso in atmosfere potenzialmente esplosive della Zona 2 ai sensi della Direttiva 94/9/CE.
• Direttiva europea sulla bassa tensione: 73/23/CEE.
