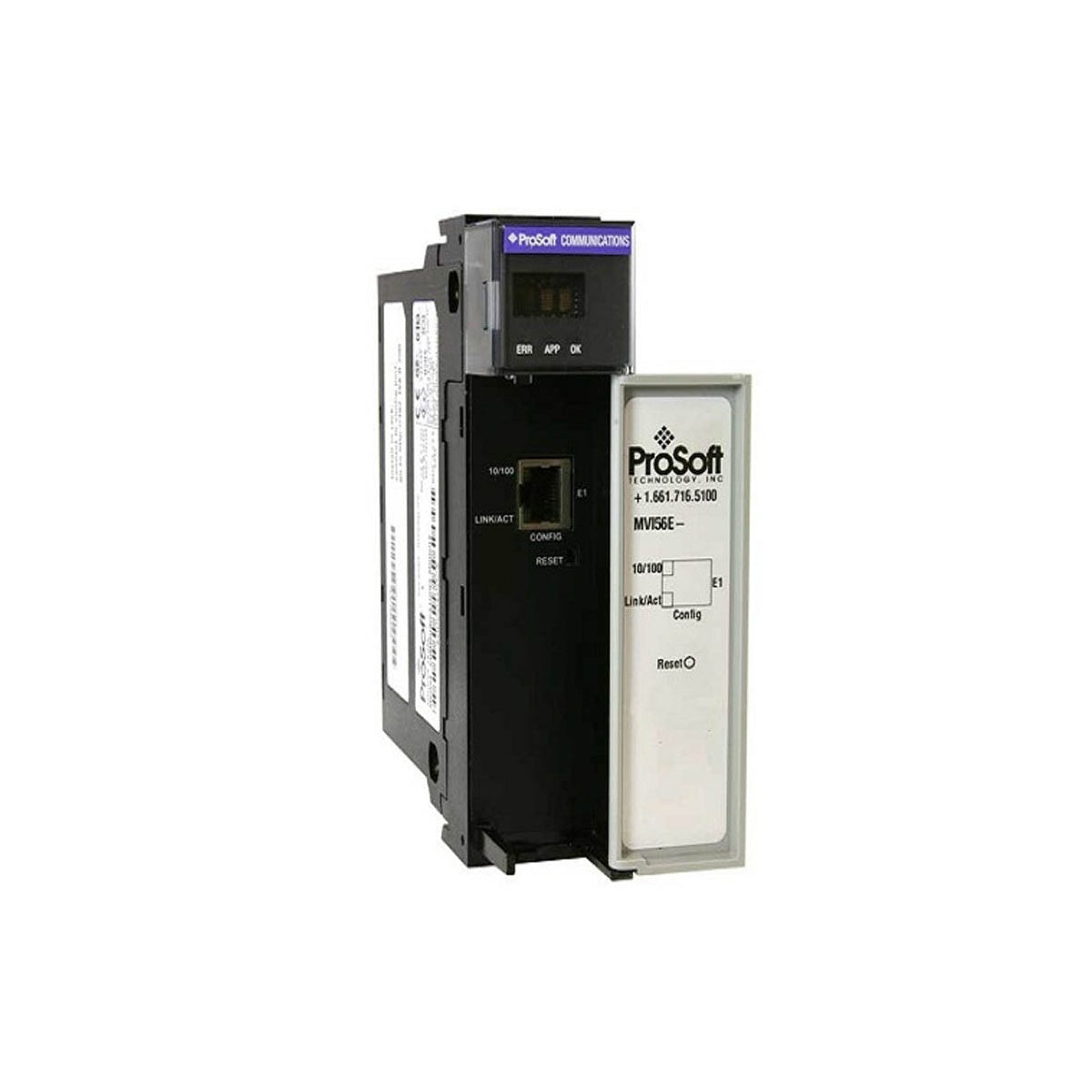

ProSoft MV156E-MNET Modulo di interfaccia ControlLogix Modbus TCP/IP

Descrizione

L'interfacciamento diretto delle reti Modbus TCP/IP con i processori Allen-Bradley ControlLogix è semplificato utilizzando il modulo di interfaccia Modbus TCP/IP ProSoft MV156E-MNET. Questa interfaccia di comunicazione altamente specializzata consente ai Programmable Automation Controller (PAC) ControlLogix di operare sia come nodi client sia come nodi server nelle reti Modbus TCP/IP industriali. Si installa direttamente in uno chassis ControlLogix standard e accede direttamente al backplane per trasferire fino a 10.000 parole di memoria del database senza richiedere gateway di rete separati. Utilizzando la connettività Ethernet standard, il ProSoft MV156E-MNET garantisce scambi di dati affidabili e ad alta velocità per infrastrutture di controllo dei processi, telemetria e monitoraggio dell'energia.

Caratteristiche principali

• Funzionalità a doppia porta: supporta connessioni client e server Modbus TCP/IP simultanee in un'architettura Ethernet attiva.
• Integrazione perfetta del sistema: completamente integrato con Rockwell Automation Studio 5000 / RSLogix 5000 tramite Add-On Instructions (AOI) native, eliminando la necessità di una programmazione complessa in logica ladder.
• Display di stato integrato: un display LED alfanumerico a scorrimento a 4 caratteri fornisce indicatori diagnostici in tempo reale, inclusi l'indirizzo IP corrente, i codici di errore e lo stato della configurazione.
• Mappatura configurabile delle porte: la mappatura flessibile della memoria supporta fino a 20 connessioni client e 20 connessioni server per comunicare con più unità fisiche.

Applicazioni industriali

• Automazione delle sottostazioni: interfacciamento di relè intelligenti di protezione elettrica, contatori di energia e unità di sgancio con processori ControlLogix.
• SCADA per acqua e acque reflue: collegamento di unità terminali remote (RTU), computer di flusso e sistemi di dosaggio chimico tramite reti Ethernet in fibra a lunga distanza.
• HVAC e refrigeratori: raccolta di metriche sulle prestazioni, temperature e metriche dei compressori da refrigeratori industriali di terze parti in un sistema di controllo centralizzato.

Specifiche tecniche

Connessioni e interfacce

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

MV156E-MNET è l'aggiornamento operativo diretto del modulo legacy MVI56-MNET. Sebbene entrambi i moduli utilizzino dimensioni del backplane identiche, la serie "E" più recente offre core di elaborazione più veloci, porte Ethernet separate per configurazione/applicazione e Add-On Instructions (AOI) native, che eliminano la necessità dei blocchi di configurazione legacy nella memoria del PLC. Verificare sempre che la memoria del controller di destinazione consenta le strutture dati AOI aggiornate durante la migrazione delle configurazioni legacy.

Problemi applicativi e note ingegneristiche

Quando si implementano più connessioni client Modbus sul modulo, assicurarsi che il Requested Packet Interval (RPI) del PLC sia regolato in base alle effettive esigenze di throughput della comunicazione. Impostare l'RPI su un valore troppo basso (inferiore a 10 millisecondi) con registri ad alta densità può saturare l'interfaccia del backplane ControlLogix, causando overflow dei buffer di trasferimento del backplane. Per la maggior parte delle configurazioni di telemetria, un RPI compreso tra 20 e 50 millisecondi garantisce una coerenza ottimale dei dati.

Suggerimenti per la messa in servizio e il cablaggio

Se l'indirizzo IP del modulo è sconosciuto in un sito di messa in servizio, osservare il LED alfanumerico a 4 caratteri a scorrimento. Durante la sequenza di avvio, il modulo visualizza a scorrimento l'indirizzo IP attivo di entrambe le porte Ethernet applicativa e diagnostica. Questo display di stato integrato evita la necessità di analizzare le reti o forzare il ripristino degli indirizzi IP tramite interfacce seriali, consentendo una verifica più rapida dei loop in loco.

Linee guida per l'installazione
