Modulo di comunicazione Modbus ControlLogix MVI56E-MCM ProSoft

Descrizione

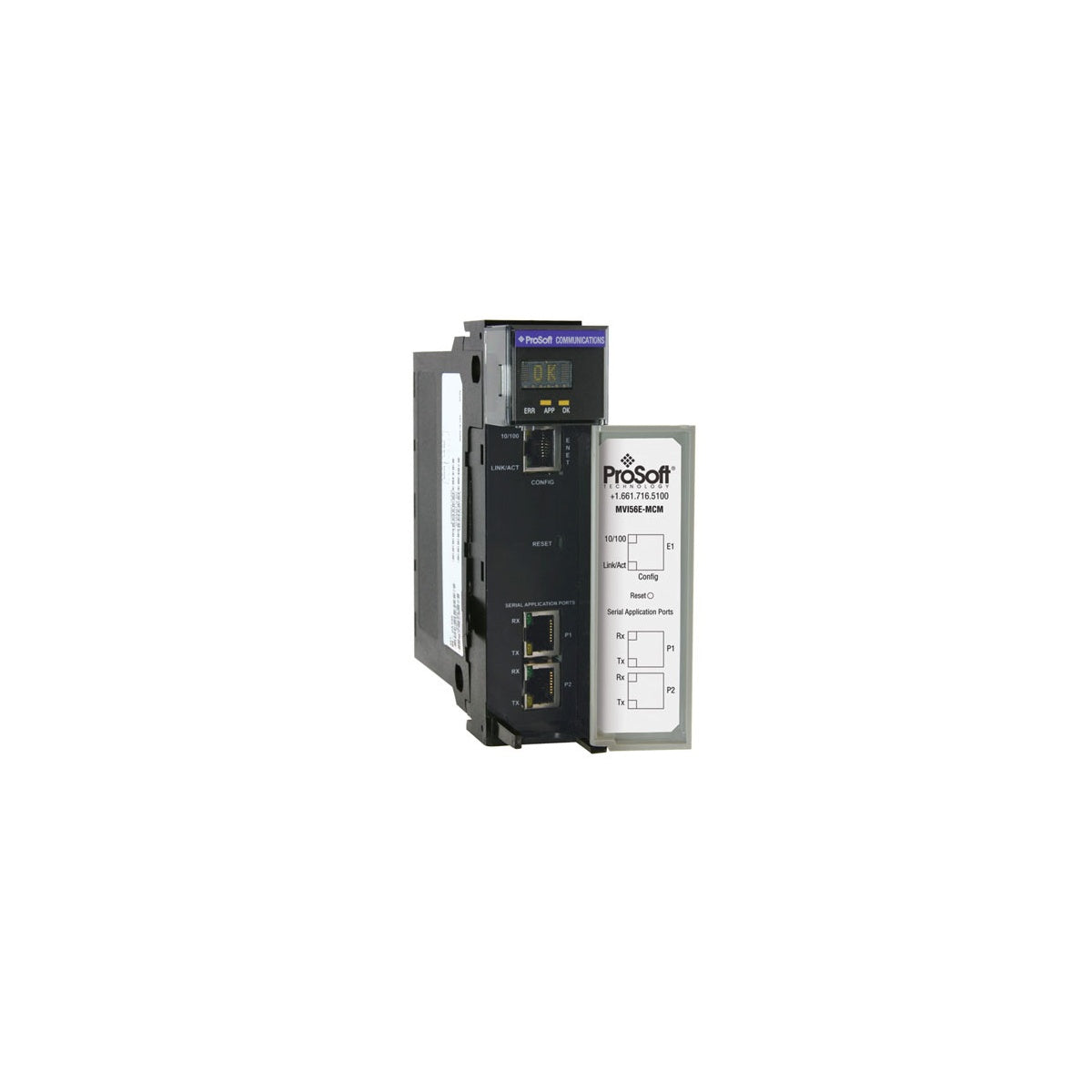

MVI56E-MCM funge da interfaccia di comunicazione di ingresso/uscita a slot singolo tra il backplane Rockwell Automation ControlLogix e le reti compatibili con Modbus. Consentendo l'integrazione diretta, questo modulo di comunicazione Modbus ad alte prestazioni permette ai processori ControlLogix di leggere e scrivere facilmente dati da dispositivi Modbus RTU/ASCII, inclusi controllori programmabili, strumenti di misura, monitor di potenza e azionamenti a velocità variabile.

Progettato per la compatibilità con le versioni precedenti, il modulo è un sostituto diretto plug-in della versione legacy MVI56-MCM e utilizza le strutture di configurazione della logica ladder esistenti per ridurre al minimo i tempi di inattività durante la migrazione del sistema. Il modulo dispone di una porta Ethernet integrata da 10/100 Mbps dedicata alla configurazione, alla diagnostica di rete e alla gestione della configurazione, con rilevamento automatico del crossover del cavo. La memoria utente altamente personalizzabile consente di mappare fino a 10.000 registri di dati a 16 bit, ottimizzando gli scambi di dati tra backplane e processore.

Caratteristiche

• Compatibile con qualsiasi chassis backplane ControlLogix 1756 standard.
• Supporta la configurazione dinamica dei parametri Modbus Master e Slave direttamente tramite i tag del controllore RSLogix 5000 o Studio 5000.
• Porta Ethernet RJ45 onboard da 10/100 Mbps per diagnostica, configurazione e monitoraggio.
• Dotato di un display LED alfanumerico a 4 caratteri, a scorrimento, che fornisce diagnostica in tempo reale, verifica dell'indirizzo IP e stato della porta in inglese semplice.
• Include la compatibilità con ProSoft Discovery Service (PDS) per individuare il modulo sulla rete e assegnare le configurazioni IP.
• Supporta completamente la rimozione e l'inserimento sotto tensione (RIUP) per la manutenzione del sistema in funzione senza tempi di inattività.

Applicazioni

• Integrazione di apparecchiature per il monitoraggio della potenza, relè elettrici e sottostazioni nelle architetture ControlLogix.
• Aggregazione dei dati dei sistemi SCADA in impianti manifatturieri, petroliferi e del gas e di trattamento delle acque reflue.
• Interfaccia per unità terminali remote (RTU) per computer di flusso e strumentazione di campo multidrop.
• Comunicazioni tra processori tra reti Modbus legacy e moderni sistemi Allen-Bradley.

Specifiche tecniche

Linee guida per l'installazione

• Installazione nello chassis: Inserire il modulo in uno qualsiasi degli slot singoli disponibili di uno chassis ControlLogix. Assicurarsi che la messa a terra dello chassis sia conforme alle normative di sicurezza elettrica industriale.
• Precauzioni per la sostituzione a caldo: Sebbene il modulo supporti la funzione RIUP, verificare che le porte di comunicazione non stiano elaborando attivamente operazioni di campo critiche durante la sostituzione fisica del modulo.
• Gestione termica: Mantenere il normale flusso di raffreddamento convettivo del quadro. Assicurarsi che le condizioni ambientali all'interno dell'armadio non superino il limite superiore di 60 degC.
• Configurazione del cavo seriale: Quando si utilizzano configurazioni RS-485/422, impiegare cavi a doppino intrecciato schermati di alta qualità per prevenire la distorsione del segnale causata dalle interferenze elettromagnetiche industriali.
