Modulo di comunicazione Modbus ControlLogix MVI56E-MCMXT ProSoft

Descrizione

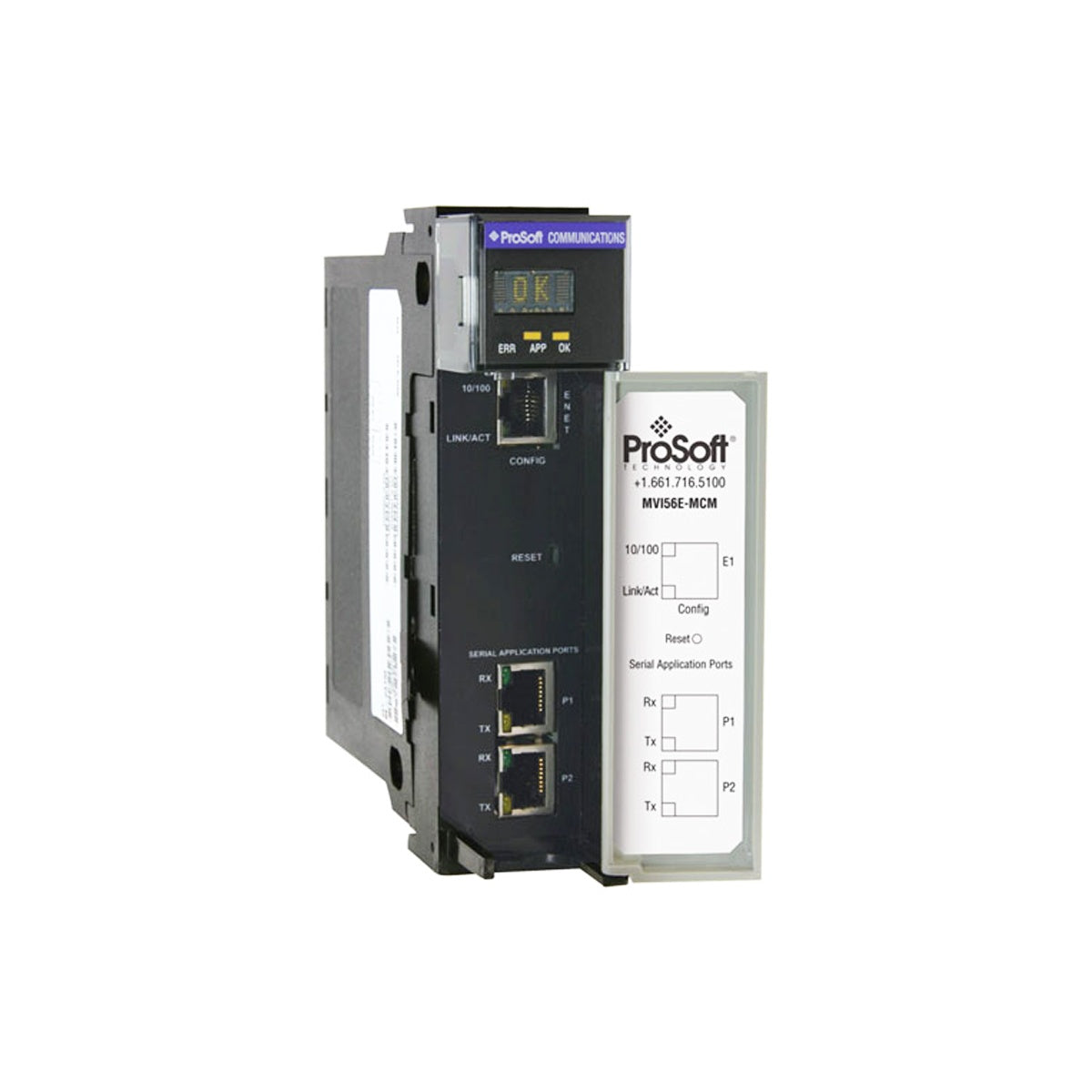

Garantendo una connettività seriale senza interruzioni nelle architetture di controllo Allen-Bradley ControlLogix, il ProSoft MVI56E-MCMXT è un modulo di interfaccia Modbus Master/Slave di livello industriale, progettato specificamente per ambienti estremi. Questo modulo a temperatura estesa consente ai processori Allen-Bradley ControlLogix di interfacciarsi direttamente con diversi dispositivi di campo seriali Modbus, tra cui computer di flusso, monitor di potenza, azionamenti a frequenza variabile e unità terminali remote (RTU). Dotato di rivestimento protettivo e di un robusto isolamento elettrico, garantisce la conversione continua dei protocolli in operazioni industriali impegnative, dove le schede di comunicazione standard sono soggette a guasti ambientali.

Caratteristiche

• Due porte indipendenti: Due porte seriali configurabili individualmente, in grado di funzionare contemporaneamente come nodi Modbus Master e/o Modbus Slave.
• Elevata resistenza ambientale: Circuiteria con rivestimento protettivo progettata per resistere ad atmosfere corrosive, umidità ed estreme variazioni di temperatura.
• Integrazione con Rockwell Automation: Si integra direttamente nel chassis ControlLogix 1756, utilizzando istruzioni Add-On (AOI) e profili Add-On (AOP) personalizzati per semplificare la programmazione con RSLogix 5000 e Studio 5000.
• Diagnostica avanzata: Una porta Ethernet dedicata da 10/100 Mbps (CFG) consente la visualizzazione diagnostica, la regolazione dei parametri e gli aggiornamenti del firmware tramite l'utility ProSoft Configuration Builder (PCB).
• Versatilità dei protocolli: Supporto nativo per i formati Modbus RTU e Modbus ASCII, con parità, velocità di trasmissione, bit di stop e parametri di temporizzazione RTS configurabili.

Applicazioni

• Elaborazione di petrolio e gas: Collegamento di misuratori di portata per il trasferimento fiscale, gascromatografi e sistemi di misurazione dei serbatoi a un processore ControlLogix centrale.
• Trattamento delle acque e delle acque reflue: Integrazione di pompe dosatrici di sostanze chimiche, sensori di flusso e RTU remoti distribuiti su topologie seriali a lunga distanza.
• Sistemi di utility elettriche: consolidamento dei dati provenienti da relè di protezione, monitor della qualità dell'energia e pannelli di controllo dei generatori.
• Produzione chimica: funzionamento sicuro in ambienti di processo corrosivi, dove le schede di comunicazione standard prive di rivestimento conforme rischiano guasti prematuri dovuti alla corrosione.

Specifiche tecniche

Connessioni e interfacce

Modelli alternativi e compatibilità

Il MVI56E-MCMXT è l'alternativa rinforzata e con rivestimento protettivo conforme al modulo MVI56E-MCM standard. È retrocompatibile con le strutture dati MVI56-MCM legacy, consentendo di utilizzarlo come sostituzione fisica e logica diretta nei sistemi ControlLogix meno recenti. Questa compatibilità evita di dover riscrivere completamente la logica ladder PLC sottostante. Quando si sostituiscono moduli standard meno recenti con questa versione per temperature estese, è tuttavia consigliabile esaminare le moderne Add-On Instructions per sfruttare le funzionalità avanzate di mappatura della memoria della linea MVI56E.

Insidie dell'applicazione e note di ingegneria

Nel calcolo dei bilanci di potenza del sistema, gli ingegneri devono tenere conto dell'elevato assorbimento di corrente del modulo sul backplane (800 mA a 5 VCC). L'installazione di più moduli di comunicazione in un singolo telaio 1756 senza verificare la capacità dell'alimentatore (ad esempio, 1756-PA75) può provocare guasti per sottotensione o reset intermittenti della CPU. Inoltre, quando si utilizzano reti seriali RS-485 a 2 fili, la mancata installazione di resistori di terminazione da 120 ohm sui nodi terminali dei segmenti di cavo lunghi causerà riflessioni della forma d'onda, che si manifesteranno sotto forma di errori intermittenti di verifica CRC Modbus.

Suggerimenti per la messa in servizio e il cablaggio

Durante la configurazione iniziale del sistema, collegarsi alla porta Ethernet CFG utilizzando il software ProSoft Configuration Builder (PCB). Assicurarsi che l'adattatore dell'interfaccia di rete del PC corrisponda alla subnet IP configurata sul modulo. Se si utilizzano gli adattatori seriali da RJ45 a DB9 forniti, assicurarsi che la schermatura del segnale sia collegata correttamente a una messa a terra pulita del telaio. Quando si configura un bus RS-485 a 2 fili, i terminali RX e TX sul DB9 devono essere ponticellati esternamente come definito negli schemi di collegamento ProSoft, per garantire il corretto funzionamento del ricetrasmettitore half-duplex.
