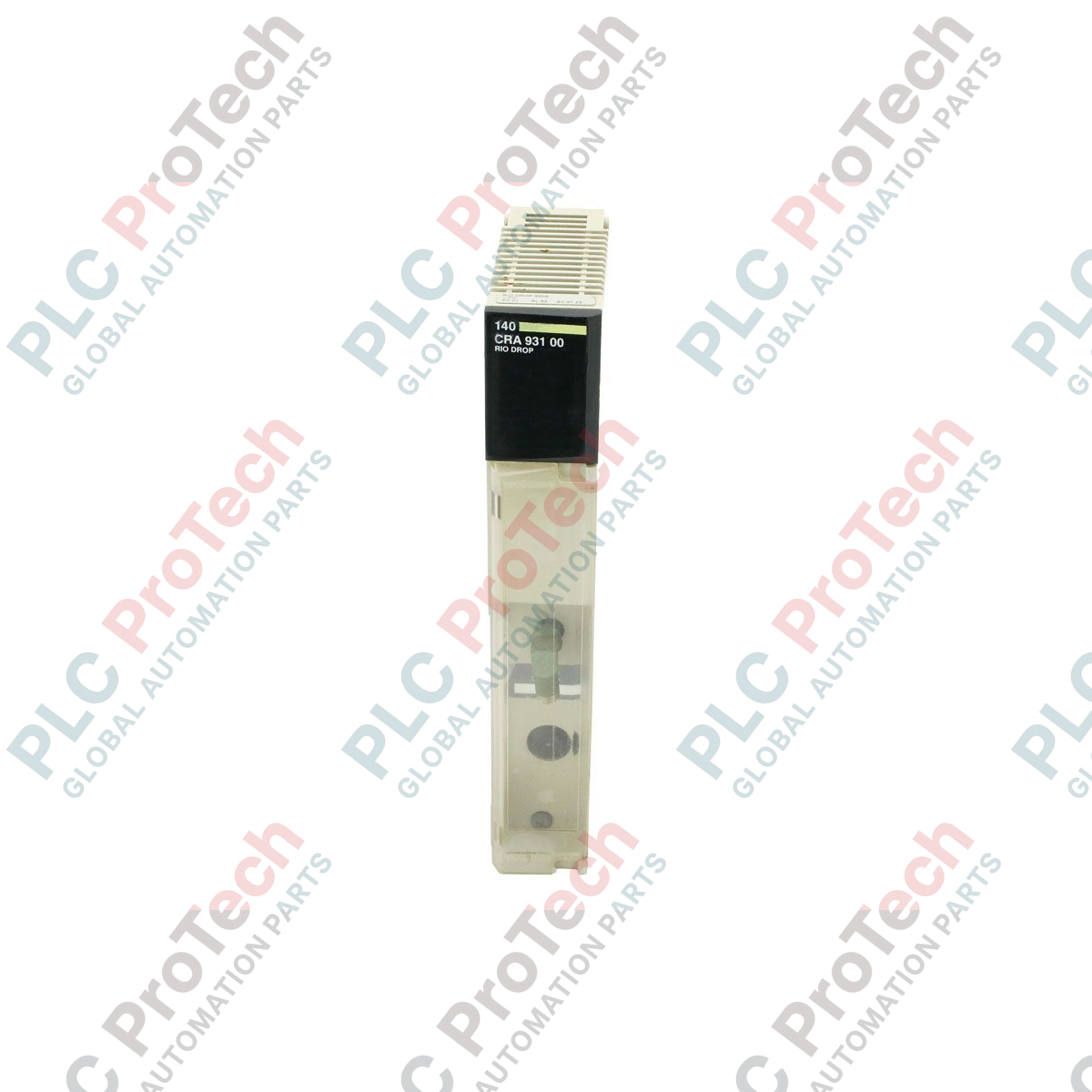

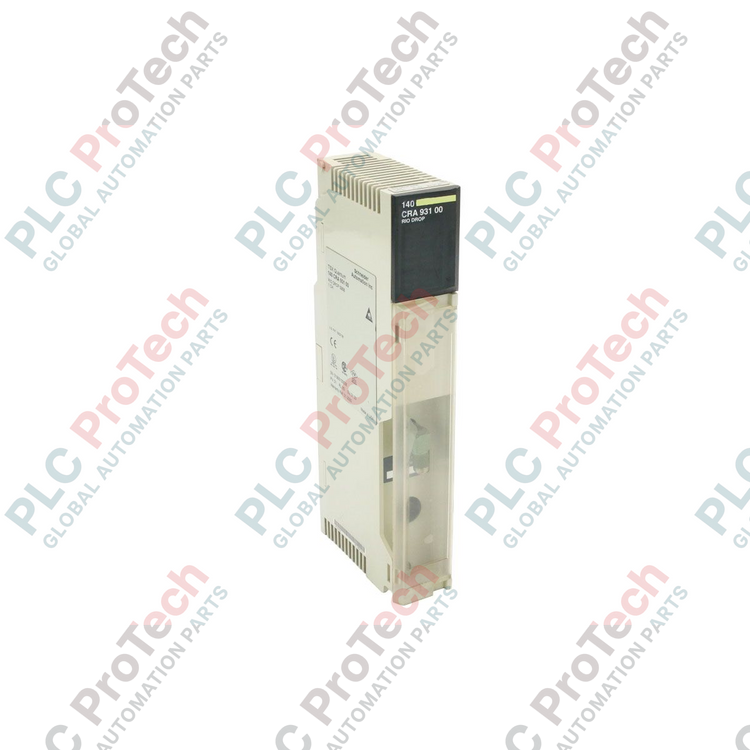

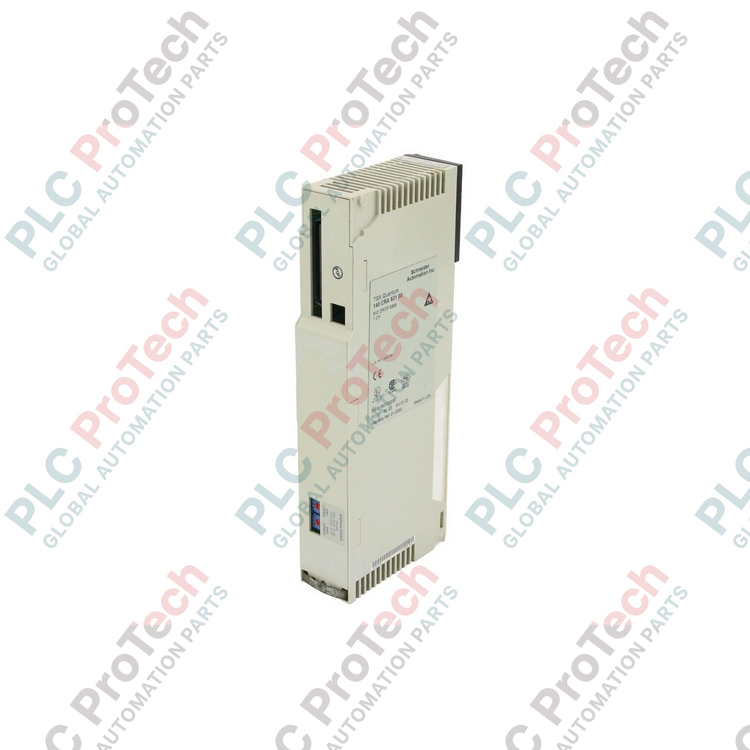

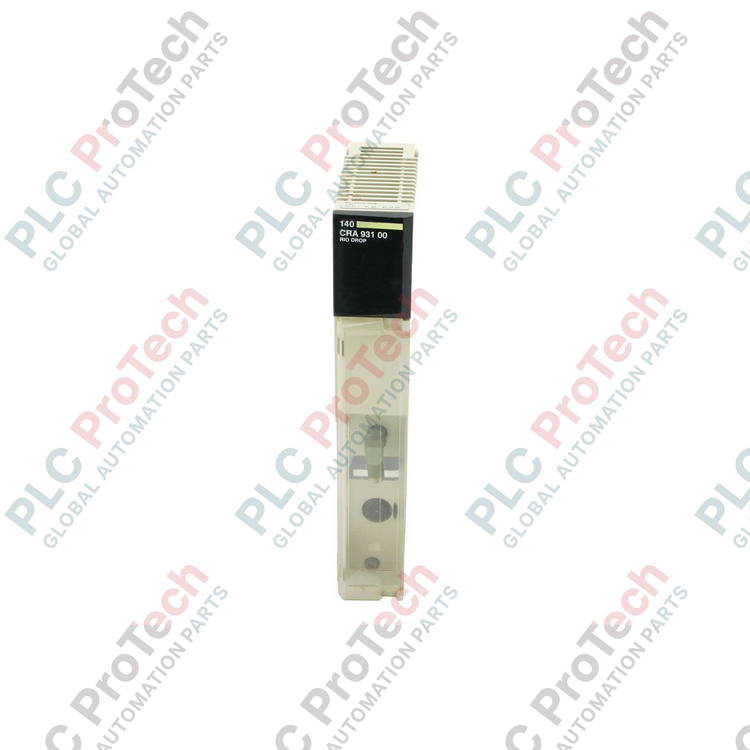

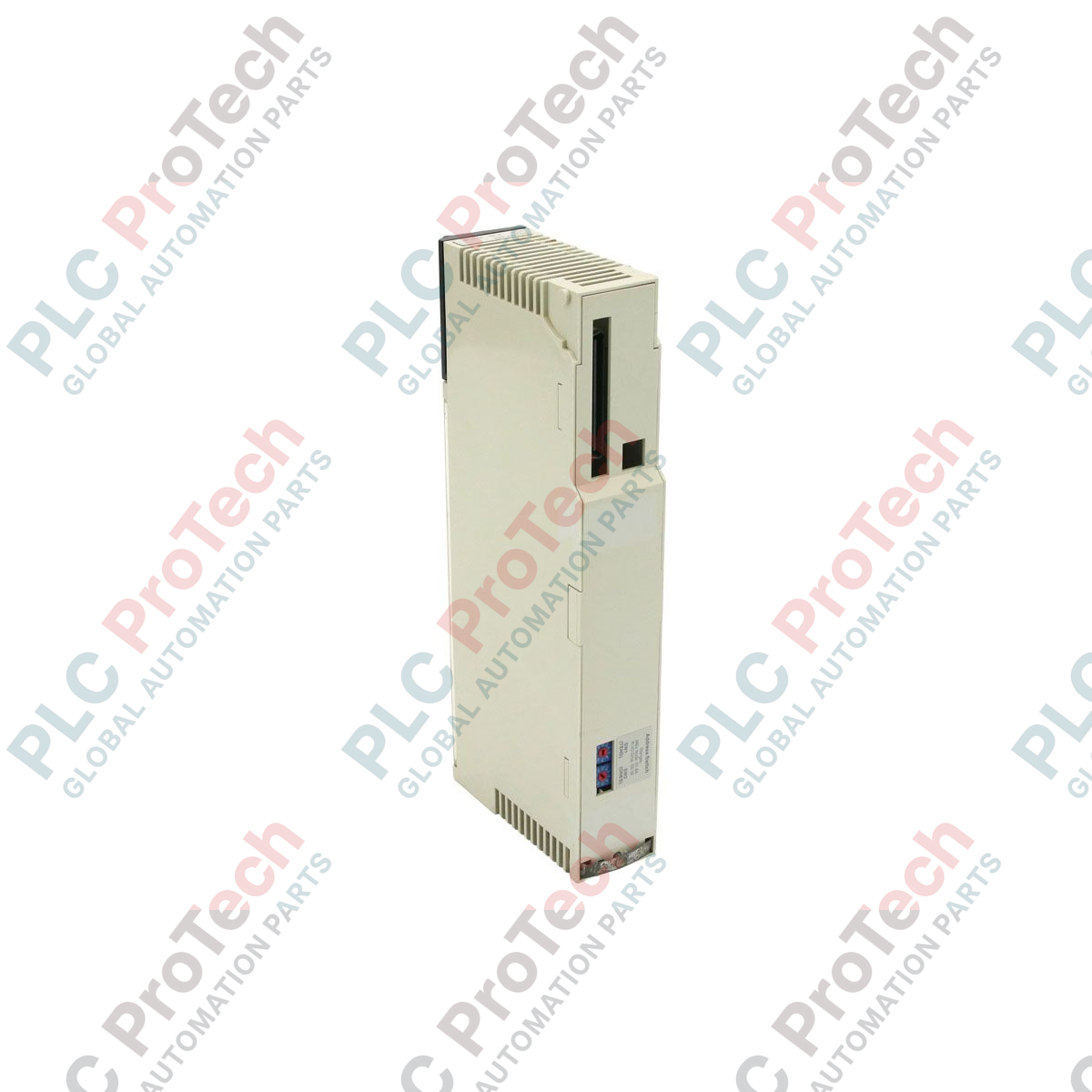

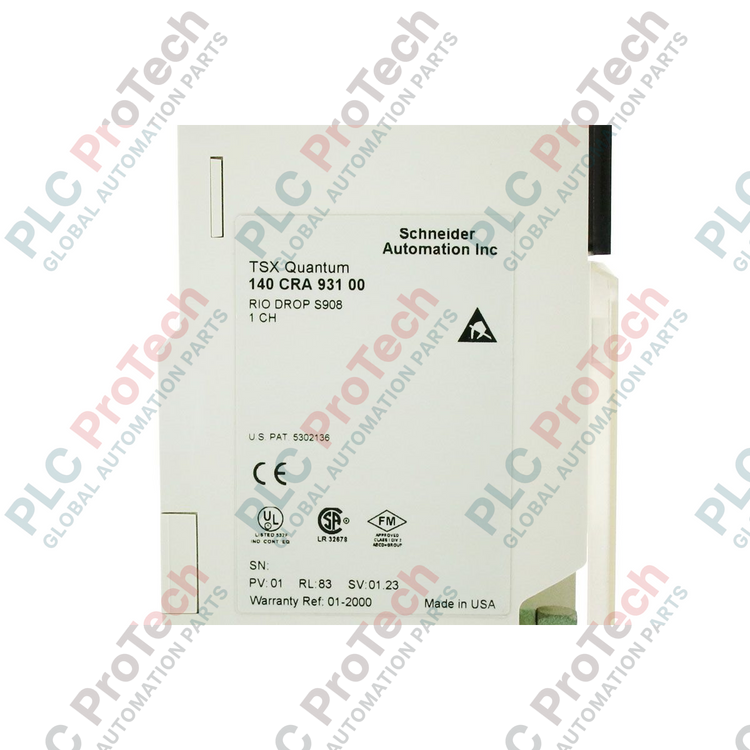

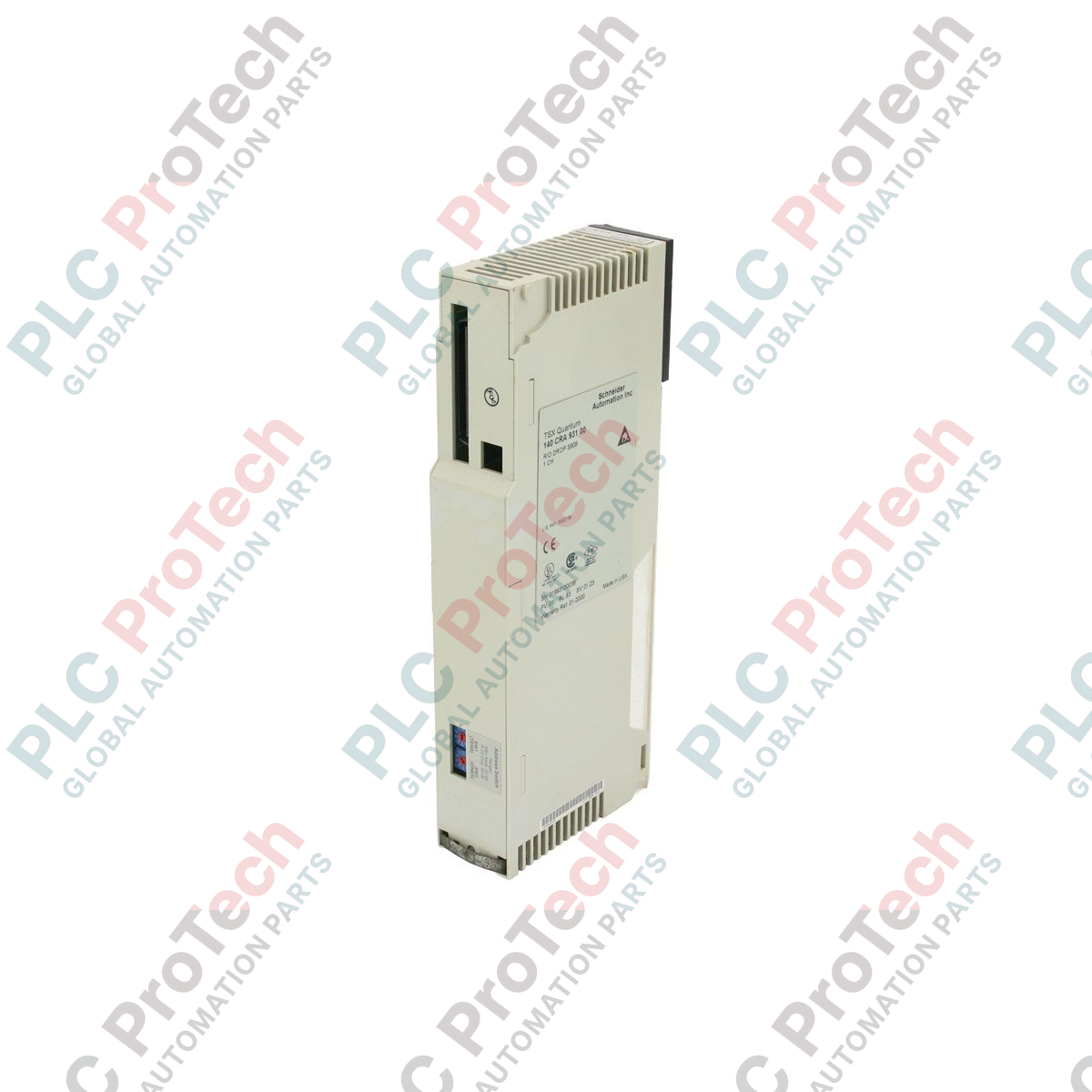

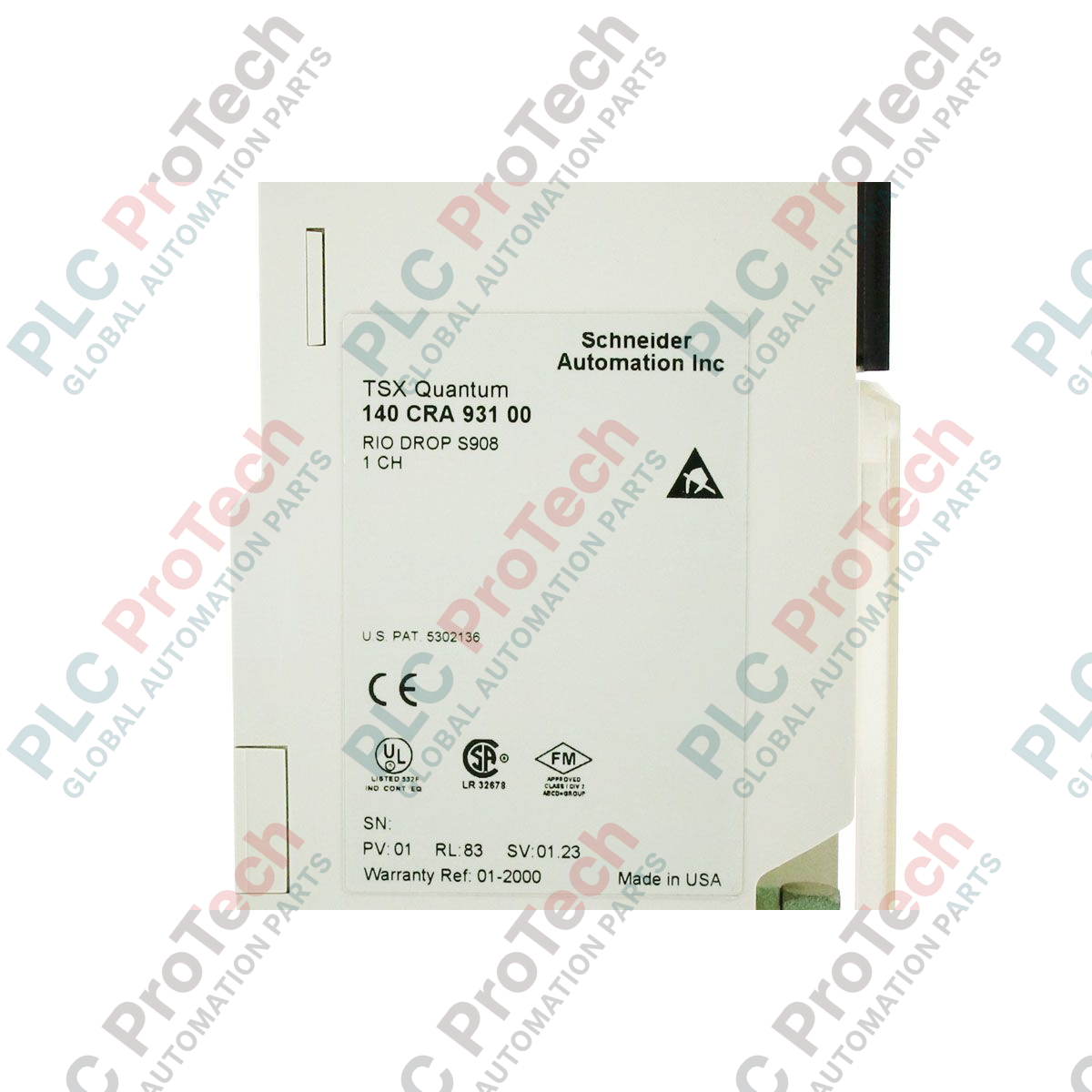

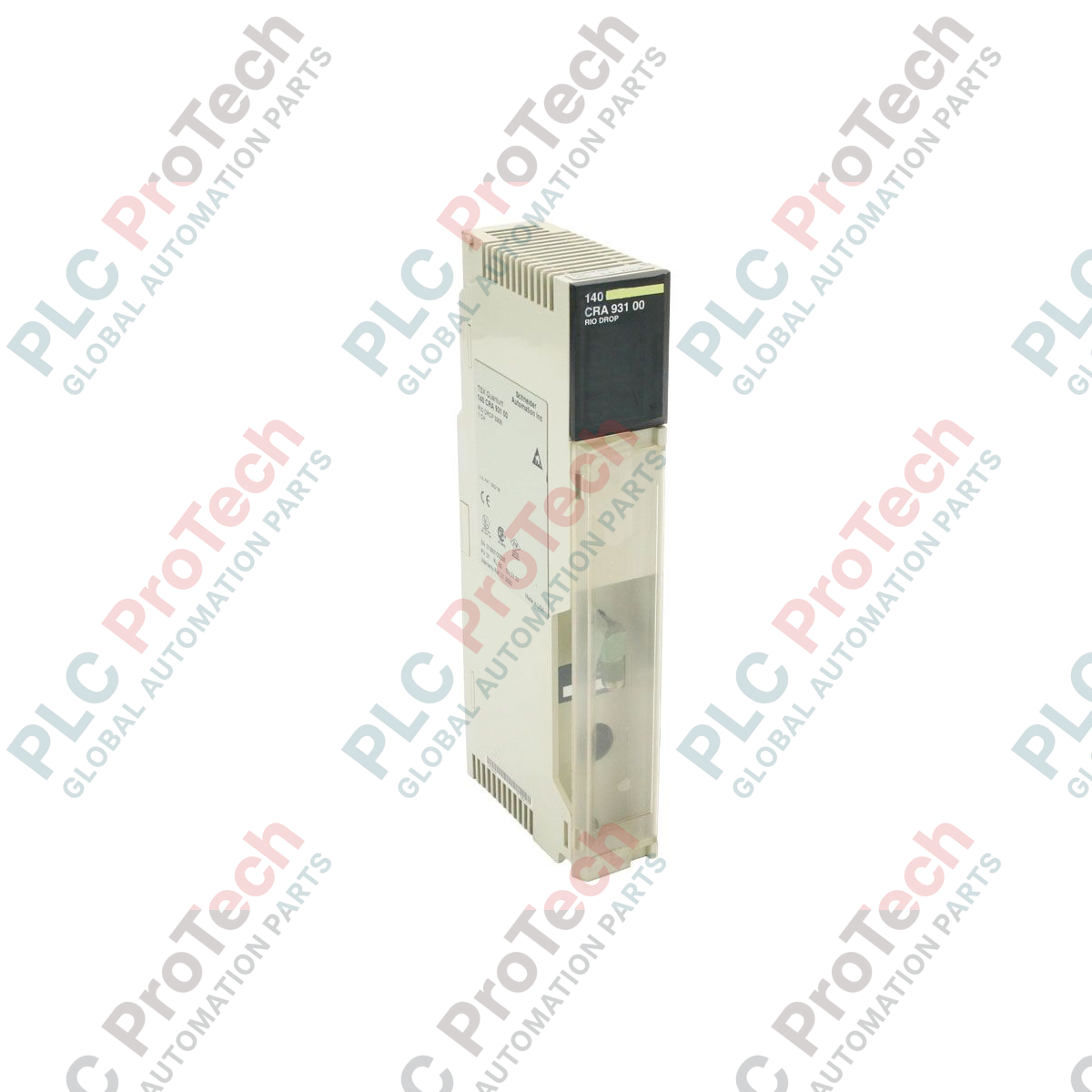

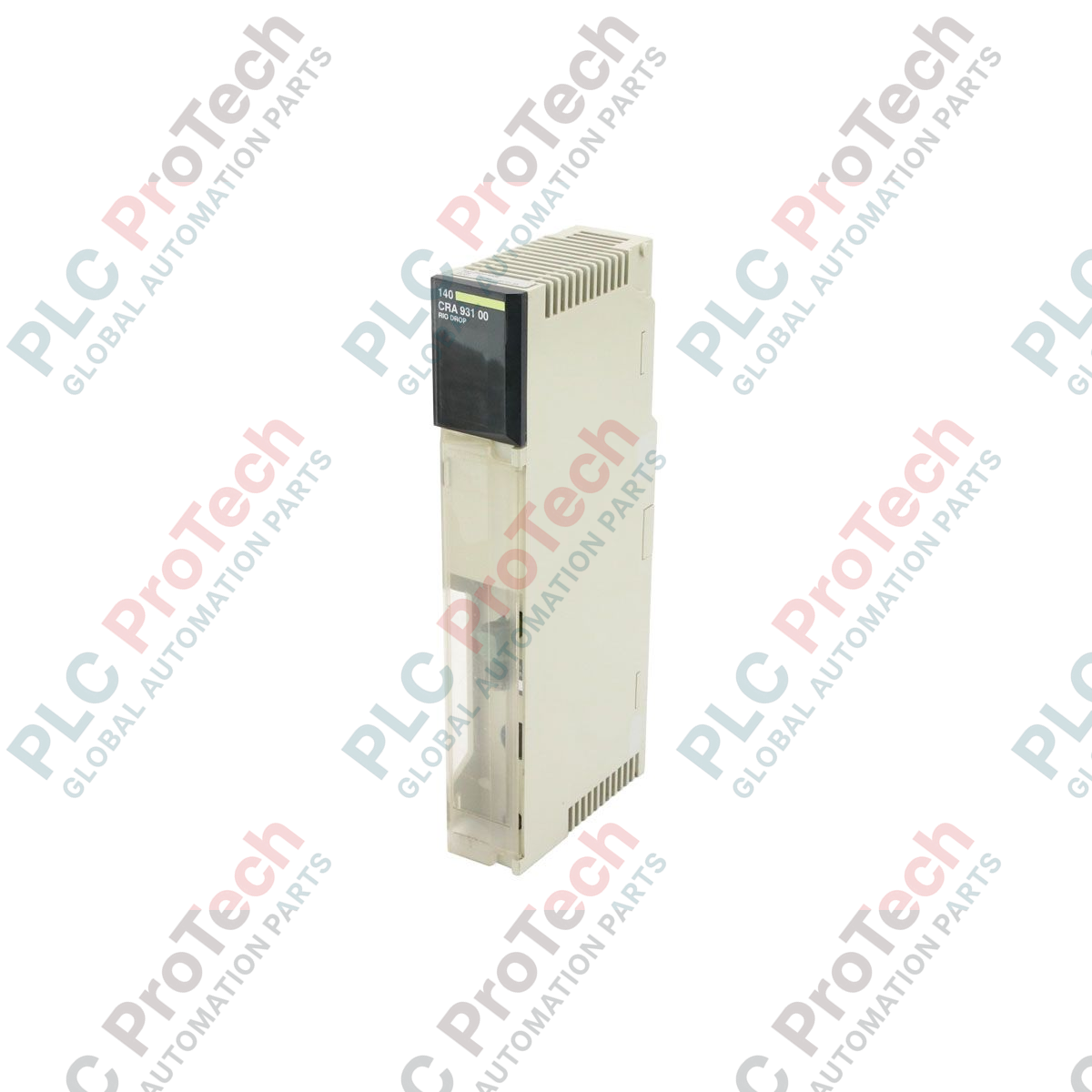

Schneider Electric 140CRA93100 Modicon Quantum modulo adattatore per nodo RIO

Descrizione

Lo Schneider Electric 140CRA93100 è un modulo adattatore per nodo I/O remoto (RIO) progettato per gestire la comunicazione tra un processore PLC Modicon Quantum centrale e i rack di espansione remoti. Operando come interfaccia principale in un nodo I/O remoto, l'unità gestisce la trasmissione del segnale coassiale su un singolo cavo alla velocità di 1,544 Mbit/s, consentendo lo scambio di dati a lunga distanza nelle architetture di automazione distribuite.

Dotato di un formato standard per il montaggio su rack Quantum, 140CRA93100 supporta fino a 27 moduli di espansione I/O all'interno di un singolo nodo. Il modulo si collega alla rete coassiale tramite un connettore F femmina angolare e opera su una gamma dinamica di 35 dB. Le funzionalità diagnostiche integrate eseguono controlli automatici all'avvio e durante il funzionamento, inclusi i checksum dell'esecutivo e i controlli degli indirizzi e dei dati della RAM, per verificare l'integrità operativa e la stabilità del bus.

Caratteristiche

• Consente la comunicazione tra il controller principale e fino a 27 moduli di espansione I/O remoti all'interno di un nodo RIO Quantum.
• Interfaccia fisica a canale singolo tramite un connettore F femmina angolare per reti con cavi coassiali da 75 Ohm.
• Velocità di trasmissione dati elevata di 1,544 Mbit/s con una gamma dinamica di 35 dB.
• Routine diagnostiche che includono i checksum dell'esecutivo, oltre alla convalida degli indirizzi e dei dati della RAM durante l'avvio e il funzionamento.
• Tensione di isolamento di 500 V CC tra il conduttore centrale coassiale e la terra di protezione.
• Formato standard per moduli Quantum a singolo slot, per l'installazione diretta sul backplane del rack.

Applicazioni

• Interfacciamento dei rack I/O Quantum remoti con le unità processore PAC Modicon Quantum centrali su reti di cavi coassiali.
• Gestione di architetture I/O distribuite ad alta densità che richiedono fino a 27 moduli di espansione per nodo remoto.
• Applicazioni infrastrutturali e di elaborazione che richiedono isolamento galvanico nelle topologie di comunicazione estese.

Specifiche tecniche

Generale

Capacità di comunicazione e operative

Elettricità e alimentazione

Diagnostica

Condizioni ambientali

Connessioni / Interfacce

Linee guida per l'installazione

1. Spegnere il rack del backplane Modicon Quantum prima di inserire o rimuovere il modulo adattatore del nodo.
2. Allineare il modulo con lo slot assegnato del rack e spingere con decisione fino a inserire completamente i connettori del backplane e innestare le leve di blocco superiore/inferiore.
3. Collegare il cavo coassiale da 75 Ohm del nodo al connettore F femmina angolato anteriore, assicurandosi che l'accoppiamento filettato sia serrato correttamente.
4. Mantenere pratiche di messa a terra corrette lungo la dorsale coassiale e verificare che il rack del backplane sia collegato alla terra di protezione.
5. Assicurarsi che le condizioni operative ambientali rimangano comprese tra 0 e 60 degC e che l'umidità relativa non superi il 95% senza condensa.

Raccomandazioni per la messa in servizio

• Verificare che tutti i moduli di espansione I/O nel nodo remoto (fino a 27 moduli) siano installati saldamente e configurati correttamente nel software di programmazione del PLC prima di applicare l'alimentazione.
• Osservare gli indicatori diagnostici del modulo all'accensione del rack per confermare che i controlli del checksum esecutivo e della RAM siano superati correttamente.
• Verificare che i livelli del segnale coassiale rientrino nella gamma dinamica supportata di 35 dB per prevenire perdite di pacchetti o guasti nella comunicazione di rete.
