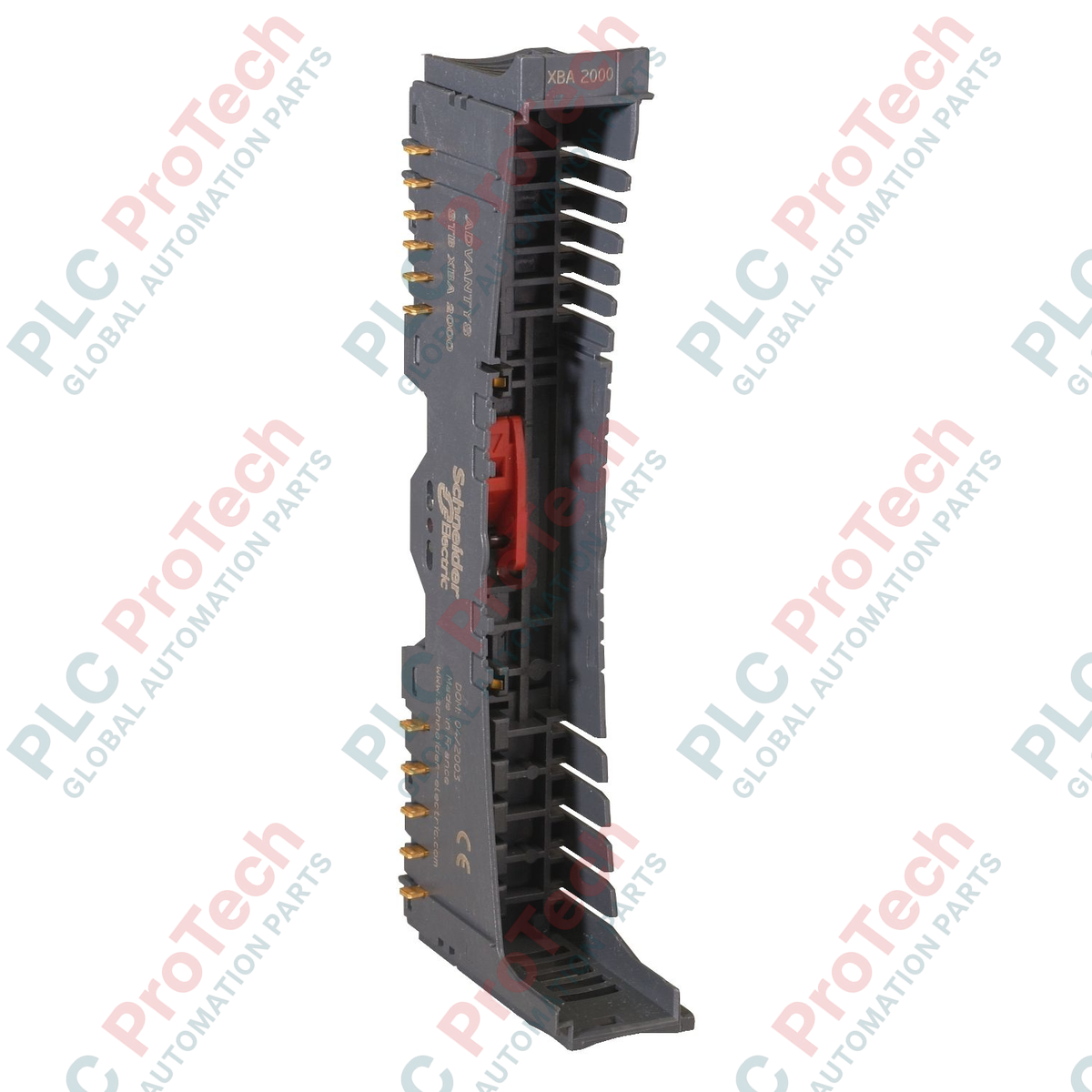

Schneider Electric STBXBA2000 Modicon STB Base di montaggio I/O

Progettato per facilitare l'integrazione sicura nel backplane all'interno del sistema I/O distribuito Modicon STB, lo Schneider Electric STBXBA2000 funge da base di montaggio dedicata per i moduli I/O e le espansioni del bus interno. Questo componente attivo costituisce la base strutturale ed elettrica per le configurazioni di automazione modulari, garantendo una trasmissione affidabile dei dati e una distribuzione efficiente dell'alimentazione attraverso il bus dell'isola locale.

Caratteristiche principali

• Fornisce interfacce di montaggio fisico e di collegamento elettrico per i moduli I/O Modicon STB.
• Supporta un'espansione senza interruzioni del bus STB interno attraverso il segmento dell'isola locale.
• Il formato compatto ottimizza l'efficienza dello spazio sulla guida DIN all'interno degli armadi di controllo.
• Le robuste caratteristiche di allineamento meccanico impediscono l'inserimento errato dei moduli e garantiscono la protezione dei pin.

Applicazioni

• Architetture I/O distribuite nella produzione discreta e nell'automazione di processo.
• Pannelli di controllo per impianti di trattamento delle acque e delle acque reflue.
• Macchinari per l'imballaggio, sistemi di movimentazione dei materiali e sistemi di controllo delle linee di assemblaggio.
• Configurazioni di espansione PLC modulari che richiedono una distribuzione di punti ad alta densità.

Specifiche tecniche

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Lo STBXBA2000 è la base di montaggio standard con larghezza di 18,1 mm. È fondamentale verificare la larghezza fisica del modulo I/O Modicon STB previsto prima dell'installazione. I moduli ad alta densità o speciali potrebbero richiedere la base STBXBA3000 più larga (28,1 mm). Queste basi non sono intercambiabili a causa delle dimensioni fisiche degli alloggiamenti dei moduli.

Problemi applicativi e note ingegneristiche

Assicurarsi che le basi di montaggio siano saldamente bloccate sulla guida DIN e ben accostate l'una all'altra. Eventuali intercapedini intermittenti tra basi adiacenti possono causare microdisconnessioni nel bus del backplane STB interno, provocando errori "Bus Off" difficili da diagnosticare o disconnessioni casuali dei moduli durante il funzionamento.

Suggerimenti per la messa in servizio e il cablaggio

Durante l'assemblaggio dell'isola Modicon STB, far scorrere orizzontalmente le basi di montaggio una verso l'altra sulla guida DIN finché i connettori del bus montati lateralmente non si innestano completamente. Far scattare le basi verso il basso solo dopo averle allineate. Forzare un modulo su una base disallineata può danneggiare i delicati pin dorati del backplane.
