Siemens 6AV7841-0AF10-0FB0 SIMATIC Panel PC 477 Panel PC

Descrizione

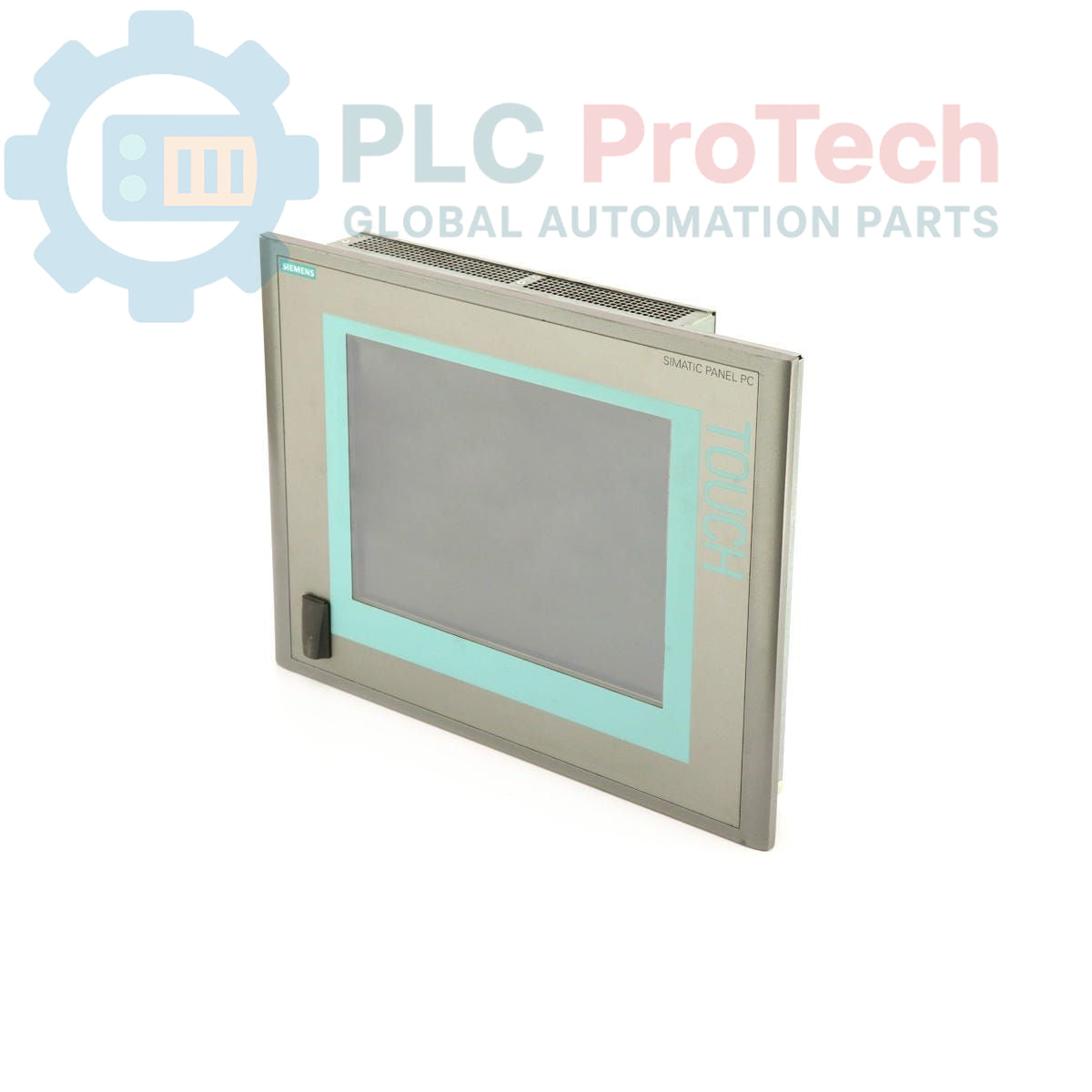

Questo Siemens 6AV7841-0AF10-0FB0 SIMATIC Panel PC 477 è un pannello operatore integrato progettato per applicazioni di controllo e visualizzazione industriale. È dotato di un display touchscreen da 12 pollici con una risoluzione di 800 x 600, che offre un'interfaccia utente chiara e interattiva. L'unità è alimentata da un processore Pentium III 933MHz con 512 MB di SDRAM, garantendo prestazioni affidabili per attività HMI impegnative. Per il networking industriale, include un'interfaccia PROFIBUS DP integrata. Il sistema viene fornito con Windows XP SP2 Embedded e WinCC Flexible RT (128 PowerTag) preinstallati, facilitando la rapida implementazione e l'integrazione nei sistemi di automazione esistenti.

Caratteristiche

• Display touchscreen a colori da 12 pollici per il controllo e il monitoraggio da parte dell'operatore.
• Interfaccia USB standard sul pannello frontale per il collegamento di periferiche.
• Alimentato da un processore Pentium III 933MHz con FSB a 133MHz.
• Dotato di 512 MB di SDRAM.
• Interfaccia PROFIBUS DP 12 integrata per la comunicazione tramite bus di campo.
• Include una scheda CompactFlash da 1 GB per l'archiviazione.
• Preinstallato con Windows XP SP2 Embedded e WinCC Flexible RT 128 PT.
• Funziona con un'alimentazione industriale standard a 24 V CC.

Applicazioni

• Interfaccia uomo-macchina (HMI) per sistemi di controllo dei processi.
• Monitoraggio della linea di produzione e visualizzazione dei dati.
• Attività di controllo e automazione a livello di macchina.
• Registrazione dei dati e generazione di report in ambienti industriali.

Specifiche tecniche

Linee guida per l'installazione

1. 1 Verificare che le dimensioni dell'apertura del pannello nell'armadio corrispondano ai requisiti di montaggio del PC 477. Assicurarsi che la superficie di montaggio sia pulita, piana e priva di detriti.
2. 2 Disattivare l'alimentazione dell'armadio di controllo principale e applicare le procedure LOTO. Verificare l'assenza di tensione prima di procedere.
3. 3 Inserire il Panel PC nell'apertura dalla parte anteriore dell'armadio. Fissarlo uniformemente dalla parte posteriore utilizzando tutti i morsetti di montaggio forniti e serrandoli alla coppia specificata per garantire una tenuta adeguata.
4. 4 Collegare l'alimentazione a 24 V CC ai terminali designati. Verificare nuovamente la corretta polarità (+/-) per evitare danni all'elettronica interna dell'unità.
5. 5 Collegare il cavo PROFIBUS DP alla porta corrispondente. Assicurarsi di seguire le corrette pratiche di schermatura e terminazione in conformità agli standard della rete PROFIBUS.
6. 6 Collegare un conduttore di terra funzionale (FE) dedicato al punto di messa a terra del telaio per garantire un'adeguata immunità ai disturbi e la sicurezza.
7. 7 Dopo aver verificato che tutti i collegamenti siano saldi, rimuovere i dispositivi LOTO e riattivare l'alimentazione dell'armadio. Osservare il Panel PC durante la sequenza di avvio per confermarne il corretto funzionamento.
