Siemens 6AV7893-0BH30-1BB0 SIMATIC HMI IPC677C Panel PC

Descrizione

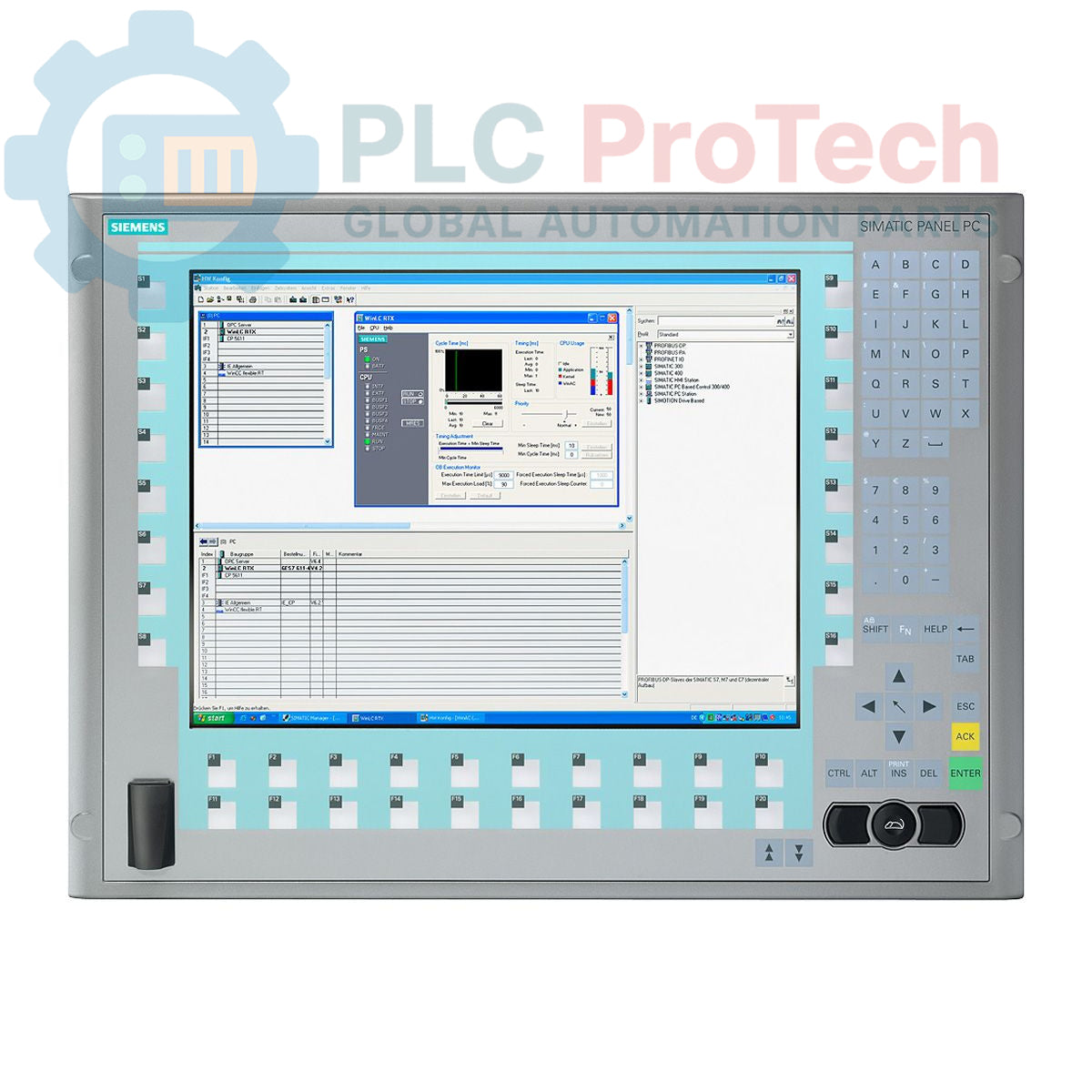

Il 6AV7893-0BH30-1BB0 di Siemens è un Panel PC SIMATIC HMI IPC677C, progettato per applicazioni industriali di interfaccia uomo-macchina (HMI). Questa unità integra un display da 15 pollici con una piattaforma PC robusta, dotata di un processore Intel Core i7-610E, 4 GB di RAM DDR3 e un HDD SATA da 250 GB. Offre un'ampia connettività con due porte Gigabit Ethernet, diverse interfacce USB V2.0 e una porta seriale COM1. Il sistema include un'interfaccia PROFIBUS/MPI (compatibile con CP 5611-A2) per un'integrazione perfetta nelle reti di automazione. Dotato di monitoraggio del watchdog, della temperatura e delle ventole, oltre a un controller RAID integrato, l'IPC677C garantisce un funzionamento affidabile negli ambienti industriali più esigenti. Viene fornito con Windows XP Professional SP3 MUI preinstallato.

Caratteristiche

• Display integrato da 15 pollici con risoluzione di 1024 x 768
• Processore Intel Core i7-610E (2C/4T, 2,53 GHz, cache da 4 MB)
• RAM DIMM DDR3 1066 da 4 GB
• Unità disco rigido (HDD) SATA da 250 GB
• Unità ottica DVD+-R+-RW
• SRAM bufferizzata da 2 MB
• Due porte Ethernet 10/100/1000 Mbit/s
• Quattro porte USB V2.0 (più un'interfaccia USB frontale)
• Una porta seriale (COM1)
• Interfaccia PROFIBUS/MPI (compatibile con CP 5611-A2)
• Monitoraggio del watchdog, della temperatura e delle ventole
• Controller RAID integrato
• 1 slot PCI e 1 slot PCIe (x16) di espansione
• Alimentatore da 110/230 V CA con NAMUR
• Windows XP Professional SP3 MUI preinstallato

Applicazioni

Il Panel PC Siemens SIMATIC HMI IPC677C è adatto a un'ampia gamma di applicazioni industriali che richiedono una piattaforma HMI e di controllo robusta e integrata. Gli impieghi tipici includono:

• Funzionamento e visualizzazione delle macchine
• Sistemi di controllo e monitoraggio dei processi
• Acquisizione e registrazione dei dati
• Gestione delle linee di produzione
• Sistemi di automazione degli edifici
• Stazioni di garanzia e ispezione della qualità
• Stazioni operatore per sistemi di controllo distribuito (DCS)

Specifiche tecniche

Collegamenti / Interfacce

Linee guida per l'installazione

1. Prima la sicurezza: Assicurarsi che tutta l'alimentazione dell'area di installazione sia disinserita e bloccata prima di iniziare qualsiasi intervento.
2. Montaggio: Montare saldamente il Panel PC in un armadio di comando o in un'apertura del pannello adatta, assicurando spazio sufficiente per la ventilazione e il passaggio dei cavi.
3. Collegamento dell'alimentazione: Collegare il cavo di alimentazione a 110/230 V CA al morsetto di ingresso designato. Verificare la tensione e la polarità corrette.
4. Messa a terra: Realizzare un corretto collegamento alla terra di protezione (PE) dello chassis del Panel PC per garantire la sicurezza elettrica e ridurre al minimo le interferenze elettromagnetiche.
5. Collegamenti di rete: Collegare i cavi Ethernet alle porte RJ45 per la comunicazione di rete. Assicurarsi che i cavi siano disposti correttamente per evitare tensioni e interferenze.
6. Collegamenti delle periferiche: Collegare i dispositivi USB, i dispositivi seriali e i cavi PROFIBUS/MPI secondo necessità dell'applicazione.
7. Ventilazione: Assicurarsi che le ventole di raffreddamento e le aperture di ventilazione non siano ostruite per evitare il surriscaldamento. Mantenere i limiti di temperatura ambiente specificati per garantire un funzionamento affidabile.
8. Gestione dei cavi: Disporre tutti i cavi in modo ordinato e sicuro, separando i cavi di alimentazione da quelli di segnale per ridurre le interferenze. Utilizzare dispositivi antistrappo ove necessario.
9. Accensione iniziale: Dopo aver verificato tutti i collegamenti, riattivare l'alimentazione e osservare il sistema durante il normale avvio e funzionamento.
