Siemens 6AV8100-1BC00-0AA1 SIMATIC SCD 1597-K Monitor LCD industriale

Descrizione

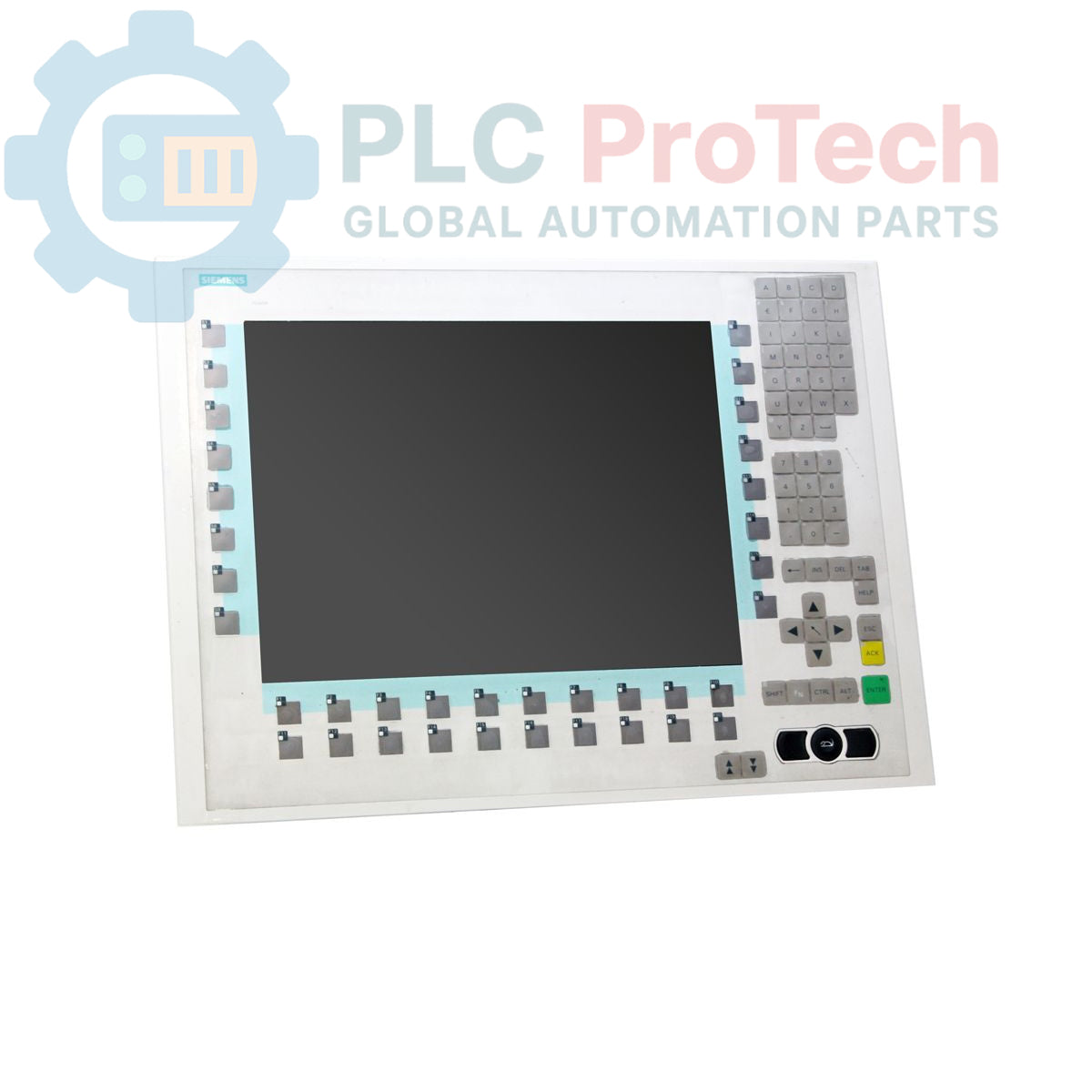

Questo prodotto è un Siemens 6AV8100-1BC00-0AA1 SIMATIC SCD 1597-K, un monitor LCD industriale da 15 pollici con montaggio a filo, progettato per gli ambienti di fabbrica più esigenti. Offre una risoluzione nativa di 1024 x 768 pixel su un pannello TFT a colori, protetto da uno strato di vetro resistente. L'unità è dotata di tasti a membrana integrati per l'inserimento dei dati da parte dell'utente e di comandi su schermo per la regolazione del display. Progettato per l'integrazione nel pannello, il lato anteriore del monitor raggiunge un grado di protezione IP65 se installato correttamente. Si noti che questo monitor viene fornito senza alimentatore, che deve essere acquistato separatamente.

Caratteristiche

• ■Display LCD TFT a colori da 15 pollici
• ■Risoluzione dello schermo di 1024 x 768 pixel
• ■Design per montaggio a filo per un'integrazione perfetta nel pannello
• ■Parte anteriore con grado di protezione IP65 contro polvere e getti d'acqua
• ■Tasti a membrana integrati per il controllo da parte dell'operatore
• ■Strato protettivo in vetro per una maggiore durata
• ■Visualizzazione su schermo (OSD) per la configurazione

Applicazioni

• ■Interfacce di controllo delle macchine (HMI)
• ■Sistemi di visualizzazione dei processi e SCADA
• ■Terminali dati per il reparto produttivo
• ■Monitoraggio della sala di controllo industriale

Specifiche tecniche

Linee guida per l'installazione

1. 1 Assicurarsi che il quadro di controllo sia completamente disalimentato e bloccato. Verificare lo stato di assenza di energia con un multimetro calibrato.
2. 2 Preparare l'apertura del pannello secondo i disegni dimensionali del produttore. Assicurarsi che la superficie di montaggio sia pulita, piana e priva di bave per garantire una corretta tenuta IP65.
3. 3 Inserire il monitor nell'apertura dalla parte anteriore del pannello. Fissarlo dalla parte posteriore utilizzando i morsetti di montaggio forniti, serrandoli uniformemente alla coppia specificata per evitare deformazioni della cornice.
4. 4 Collegare il cavo del segnale video alla porta di ingresso appropriata. Assicurarsi che il connettore sia completamente inserito e fissato.
5. 5 Collegare un alimentatore esterno compatibile al terminale di ingresso dell'alimentazione del monitor. Verificare che la tensione e la polarità corrispondano ai requisiti del monitor.
6. 6 Dopo aver verificato che tutti i collegamenti siano sicuri, rimuovere i dispositivi di blocco/etichettatura e rialimentare il quadro. Accendere il monitor e configurare le impostazioni del display secondo necessità.
