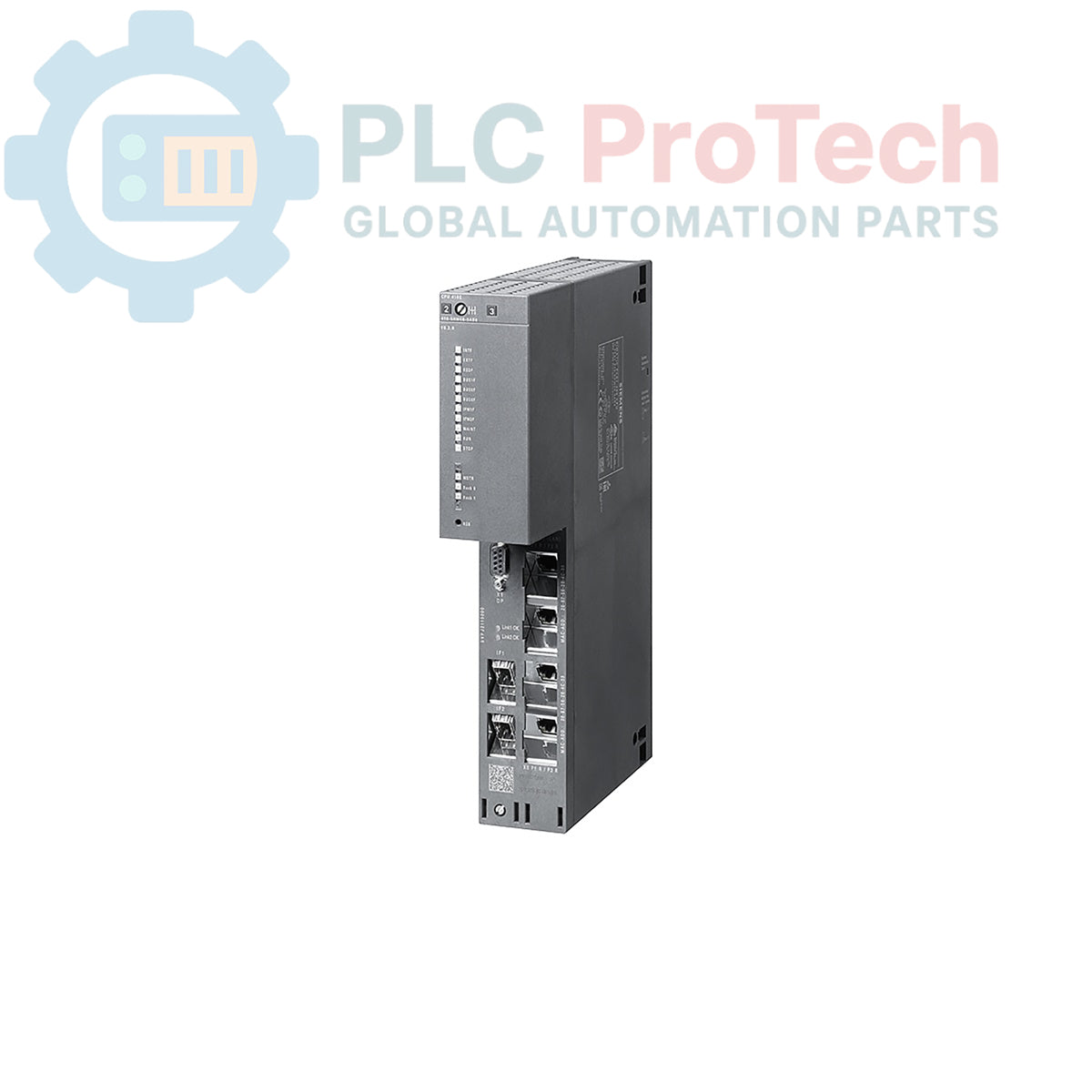

Siemens 6ES7410-5FM08-0AB0 SIMATIC S7-400 CPU 410SIS controller di sicurezza

Descrizione

Il Siemens 6ES7410-5FM08-0AB0 è un controller di sicurezza CPU 410SIS, un'unità centrale di elaborazione progettata per i sistemi di automazione SIMATIC S7-400F (fail-safe) e S7-400FH (tolleranti ai guasti e ad alta disponibilità). Questo modulo offre solide funzionalità di controllo e comunicazione per applicazioni critiche per la sicurezza. Dispone di un totale di 5 interfacce, tra cui 2x PROFINET (PN), 1x PROFIBUS DP e 2x interfacce per moduli Sync utilizzate nelle configurazioni ridondanti. Questa unità viene fornita come ricambio e non include una System Expansion Card.

Caratteristiche

• ■Controller di sicurezza integrato per sistemi S7-400F e S7-400FH.
• ■Supporto multi-protocollo con porte PROFINET e PROFIBUS DP integrate.
• ■Interfacce dedicate per moduli di sincronizzazione, per consentire il funzionamento ad alta disponibilità.
• ■Progettato per essere utilizzato come ricambio sostitutivo diretto.

Applicazioni

• ■Sistemi di controllo dei processi che richiedono la sicurezza funzionale (SIL).
• ■Architetture di automazione ridondanti e tolleranti ai guasti.
• ■Sistemi di arresto di emergenza (ESD) e sistemi di gestione dei bruciatori (BMS).
• ■Controllo di infrastrutture critiche e impianti di produzione.

Specifiche tecniche

Linee guida per l'installazione

1. 1 Disalimentare l'intero rack S7-400 e applicare le procedure di Lockout/Tagout (LOTO) a tutte le fonti di alimentazione.
2. 2 Verificare l'assenza di tensione ai morsetti dell'alimentatore utilizzando un multimetro calibrato.
3. 3 Utilizzare un braccialetto antistatico ESD adeguatamente collegato a terra per prevenire danni alla CPU dovuti a scariche elettrostatiche.
4. 4 Allineare con cautela il modulo CPU alle guide dello slot designato nel rack S7-400.
5. 5 Far scorrere il modulo nel rack ed esercitare una pressione ferma e uniforme per assicurarsi che sia completamente inserito nei connettori del backplane.
6. 6 Fissare il modulo in posizione serrando le viti di ritenuta situate sul pannello frontale. Non serrare eccessivamente.
7. 7 Collegare tutti i cavi di comunicazione necessari (PROFINET, PROFIBUS DP) e i cavi in fibra ottica del modulo di sincronizzazione alle rispettive porte.
8. 8 Una volta verificate tutte le connessioni, rimuovere i dispositivi LOTO e riattivare l'alimentazione del sistema per la messa in servizio e un test completo della sicurezza funzionale.
