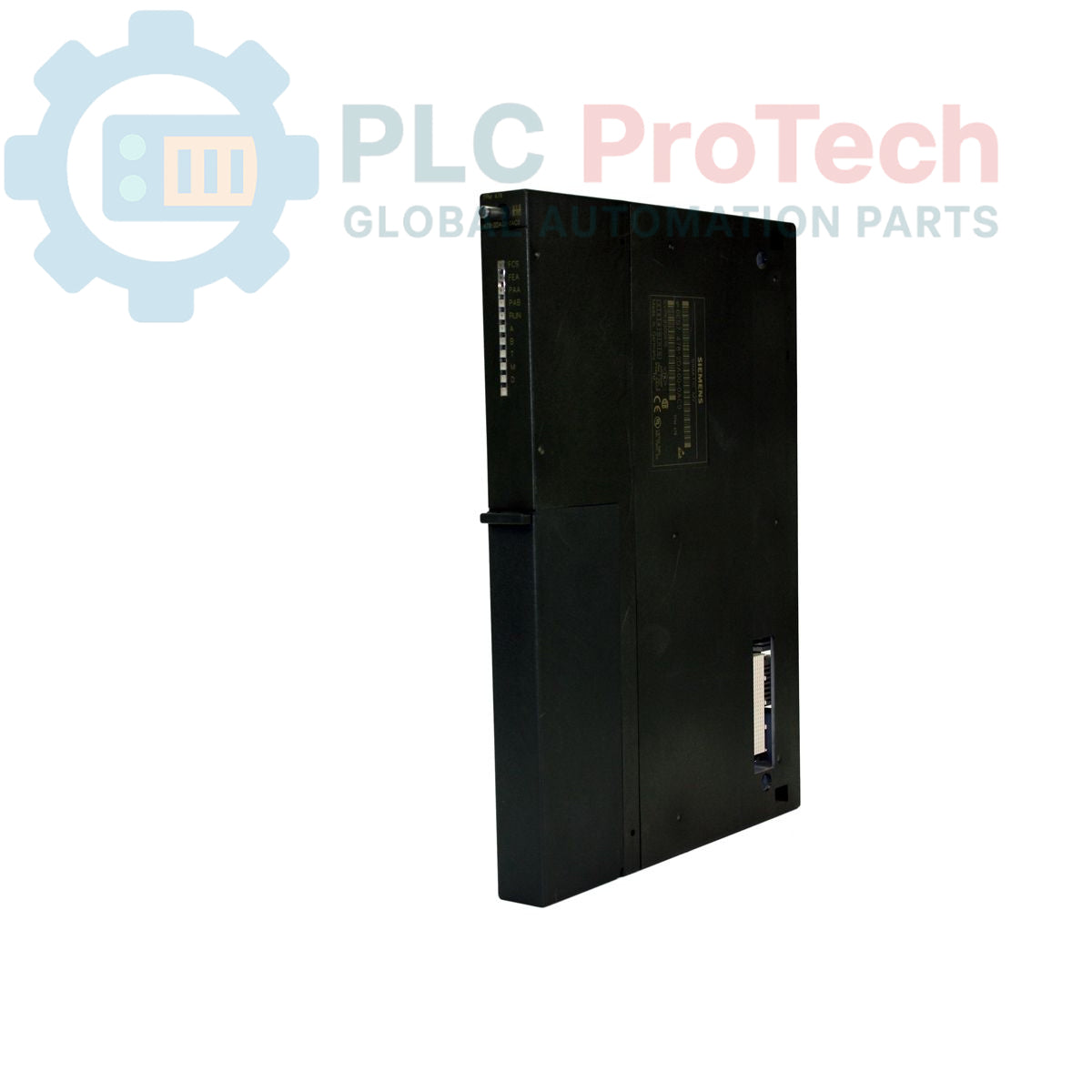

Modulo di interfaccia Siemens 6ES7478-2DA00-0AC0 TELEPERM M

Descrizione

Questo è un modulo di interfaccia Siemens 6ES7478-2DA00-0AC0, denominato anche Connection TPM478, per il sistema di controllo dei processi TELEPERM M. È progettato per stabilire una connessione affidabile tra le periferiche di processo TELEPERM M e un bus locale CS 275. Il modulo è progettato specificamente per l'integrazione con sistemi bus locali lunghi fino a 20 metri, consentendo una comunicazione efficiente dei dati tra i componenti I/O distribuiti in ambienti industriali esigenti.

Caratteristiche

• Collegamento diretto per sistemi bus locali CS 275.
• Piena compatibilità con i moduli I/O Siemens TELEPERM M.
• Supporto di lunghezze dei segmenti bus fino a 20 metri.
• Struttura robusta per ambienti industriali di processo.

Applicazioni

• Manutenzione e aggiornamento di sistemi legacy per installazioni TELEPERM M.
• Sistemi di controllo distribuito (DCS) nelle industrie di processo.
• Collegamento di rack I/O remoti a controllori centrali.

Specifiche tecniche

Linee guida per l'installazione

1. 1 Assicurarsi che l'armadio di controllo e il subrack siano completamente diseccitati e verificare che si trovino in uno stato privo di energia utilizzando un voltmetro calibrato.
2. 2 Utilizzare un braccialetto antistatico (ESD) adeguatamente collegato a terra e collegarlo a un punto di messa a terra verificato sul telaio dell'armadio prima di disimballare o maneggiare il modulo.
3. 3 Individuare lo slot corretto nel rack TELEPERM M per il modulo di interfaccia. Ispezionare visivamente i pin del connettore del backplane per verificare l'eventuale presenza di danni o detriti.
4. 4 Allineare il modulo con le guide della scheda nel rack e inserirlo delicatamente in posizione finché il connettore del backplane non stabilisce un contatto saldo. Non forzare il modulo.
5. 5 Fissare il modulo al rack utilizzando il meccanismo di bloccaggio integrato o le viti di ritenuta per impedirne l'allentamento dovuto alle vibrazioni.
6. 6 Collegare il cavo del bus locale CS 275 alla porta corrispondente sul pannello frontale del modulo. Assicurarsi che il connettore sia completamente inserito e fissato.
