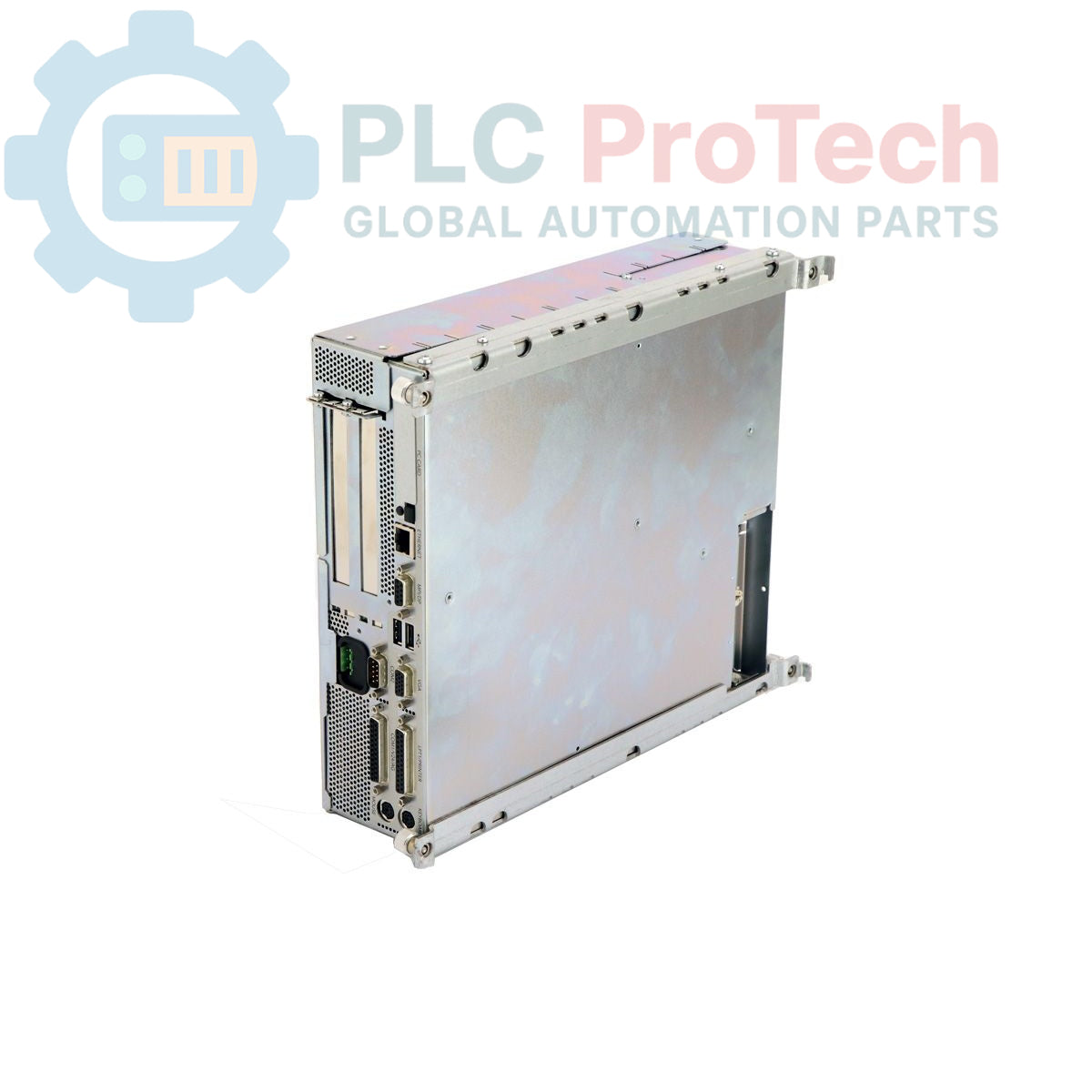

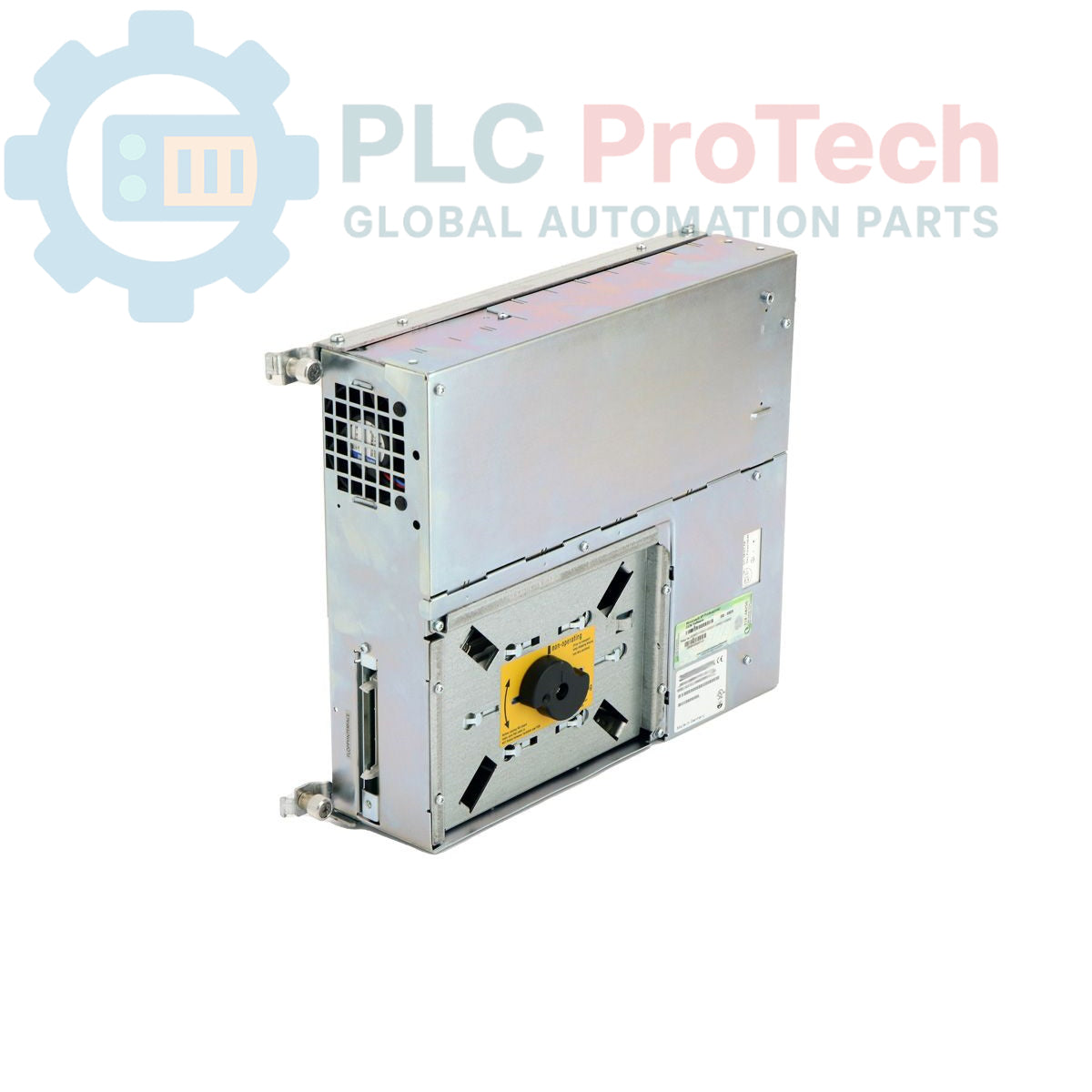

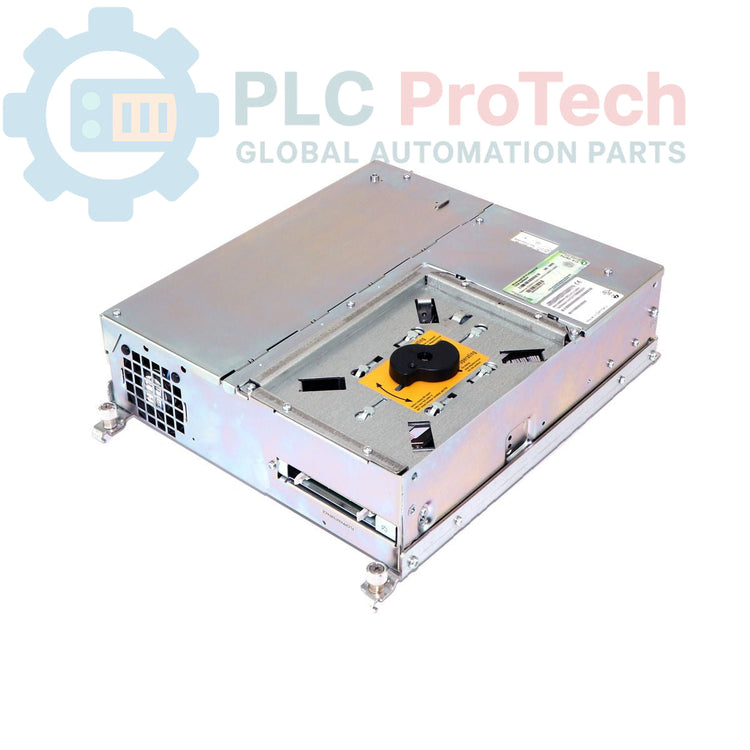

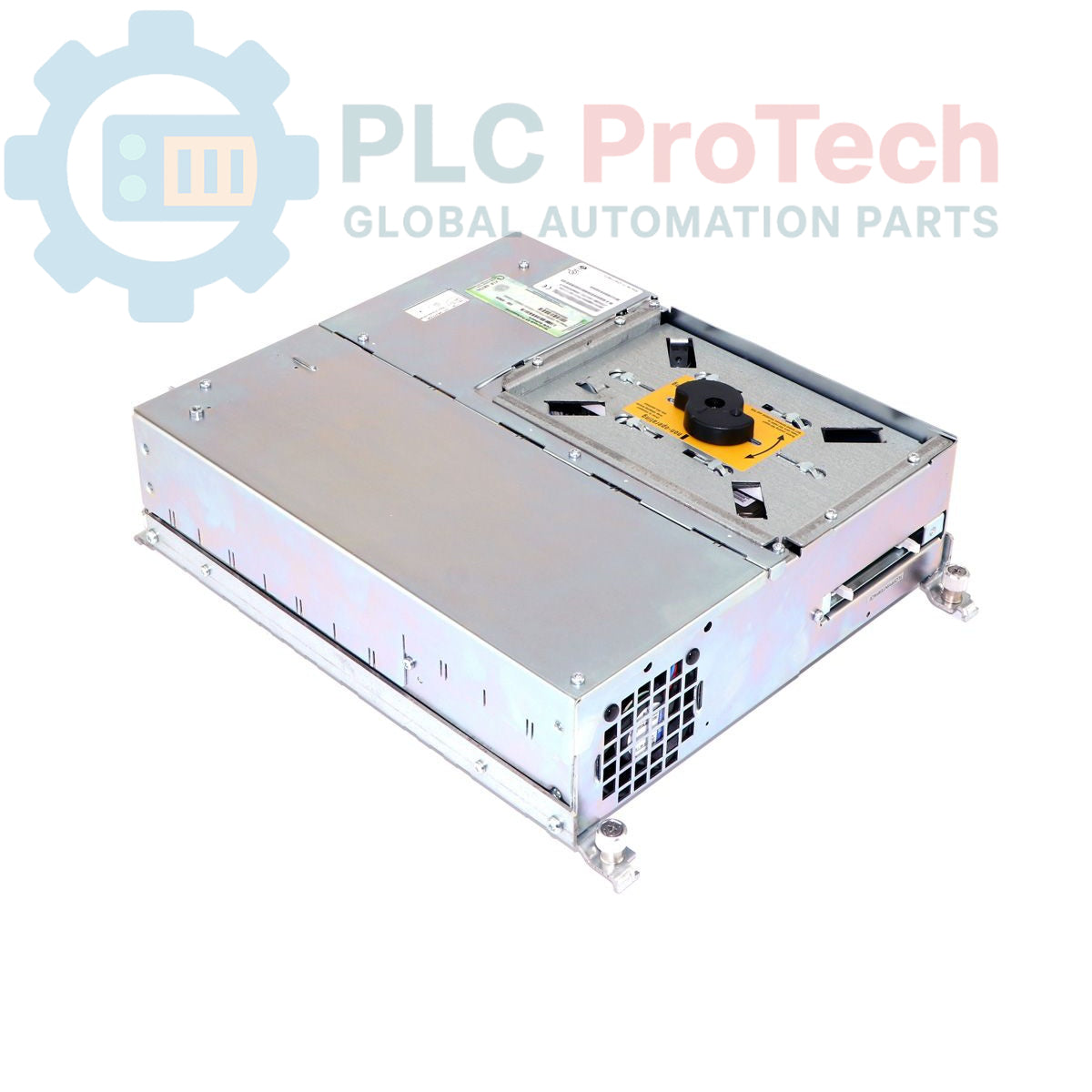

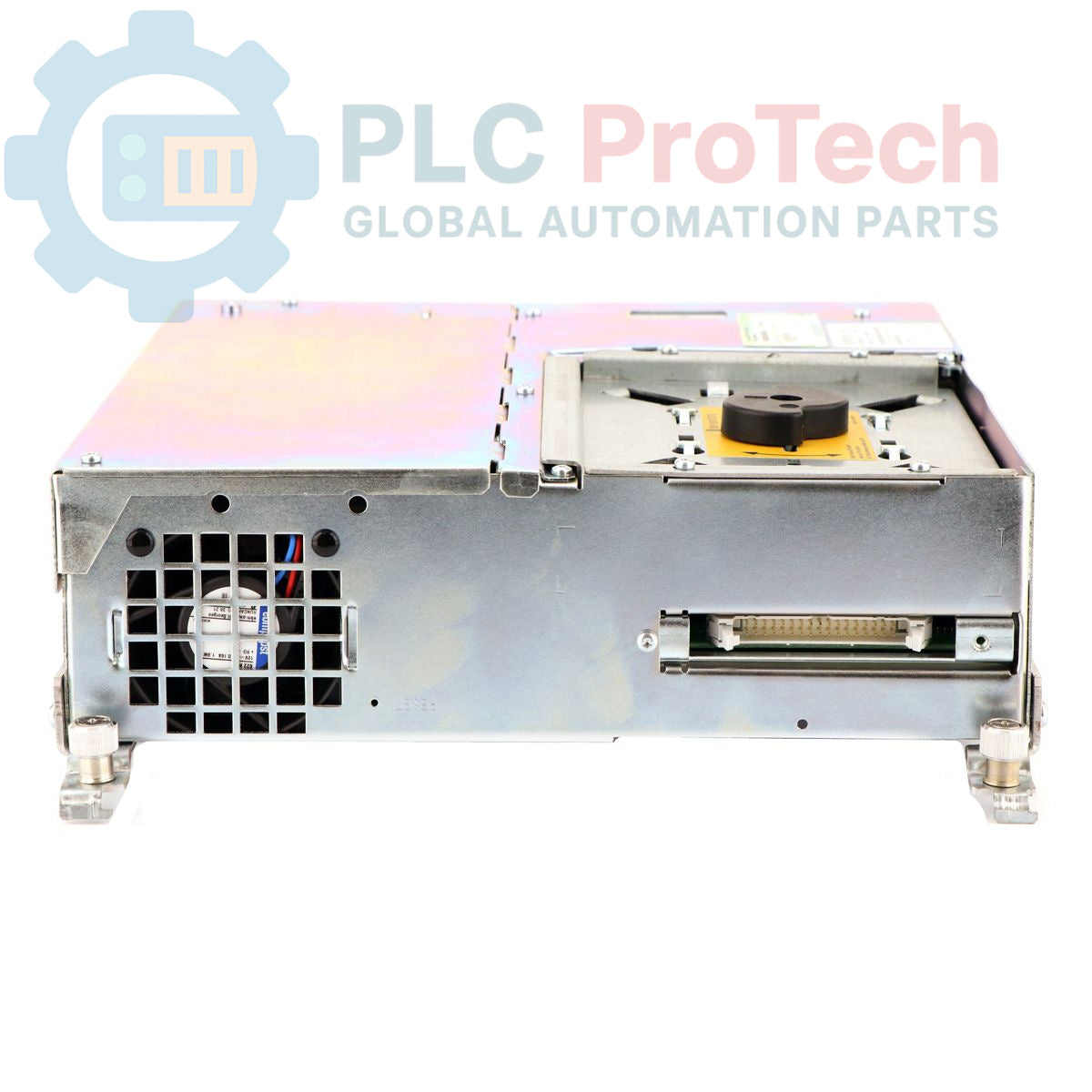

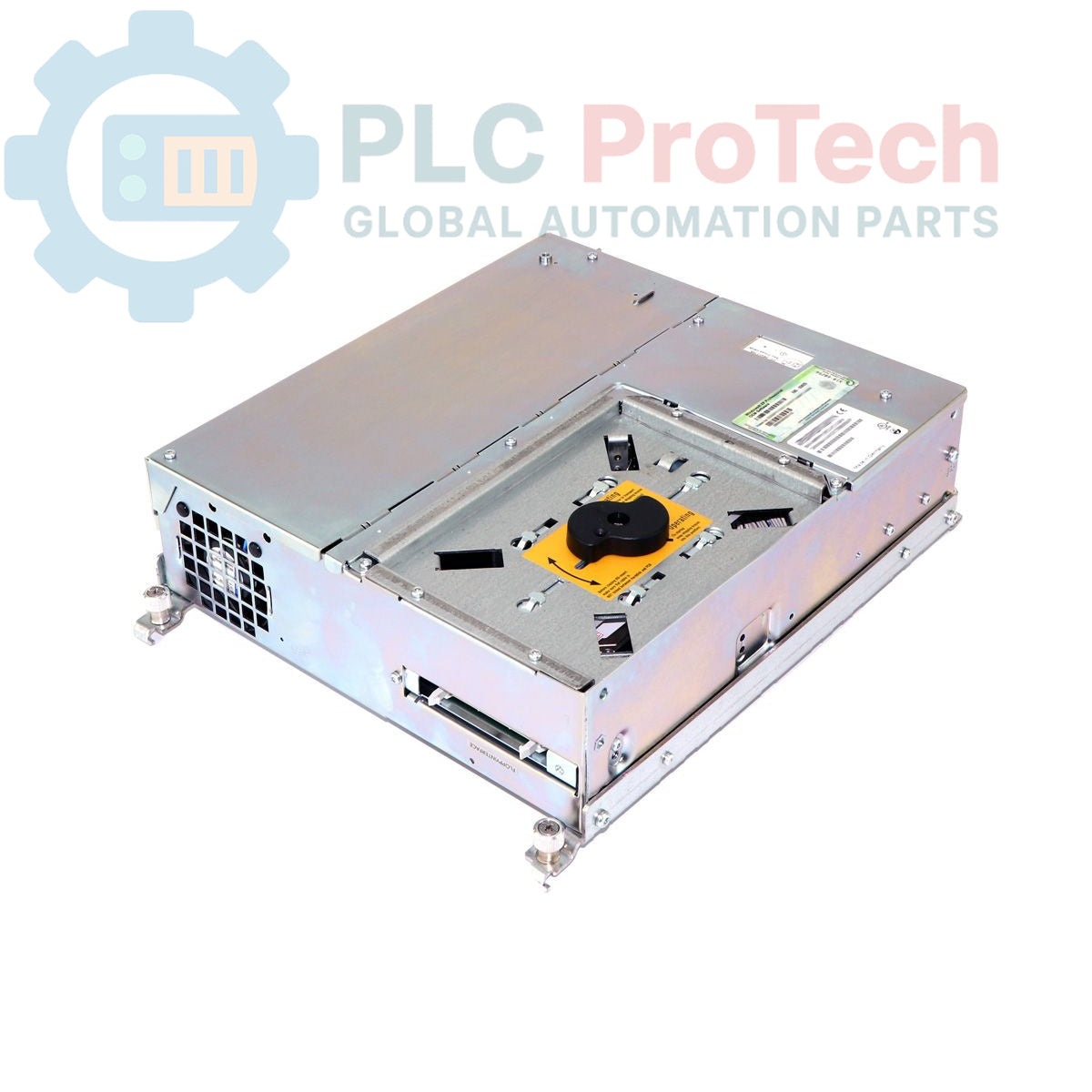

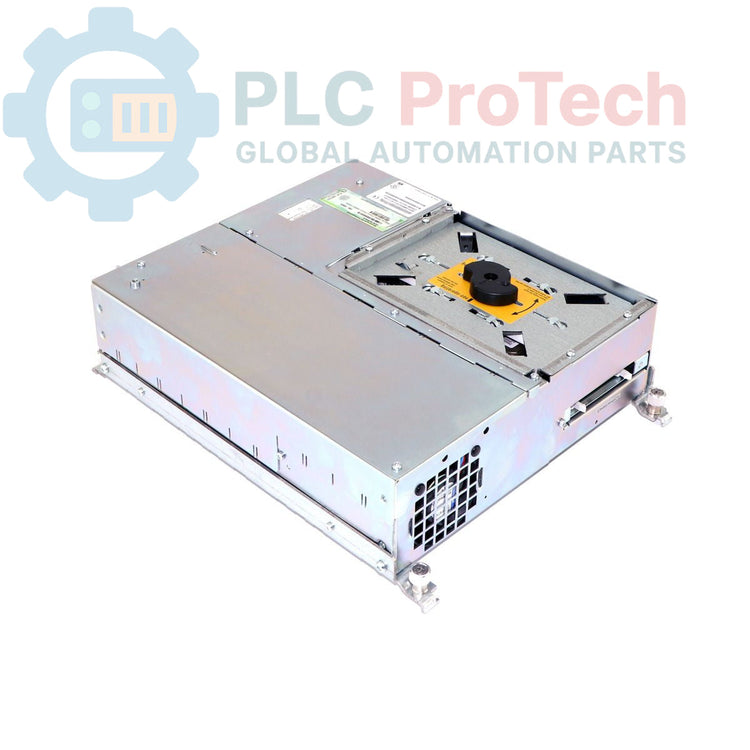

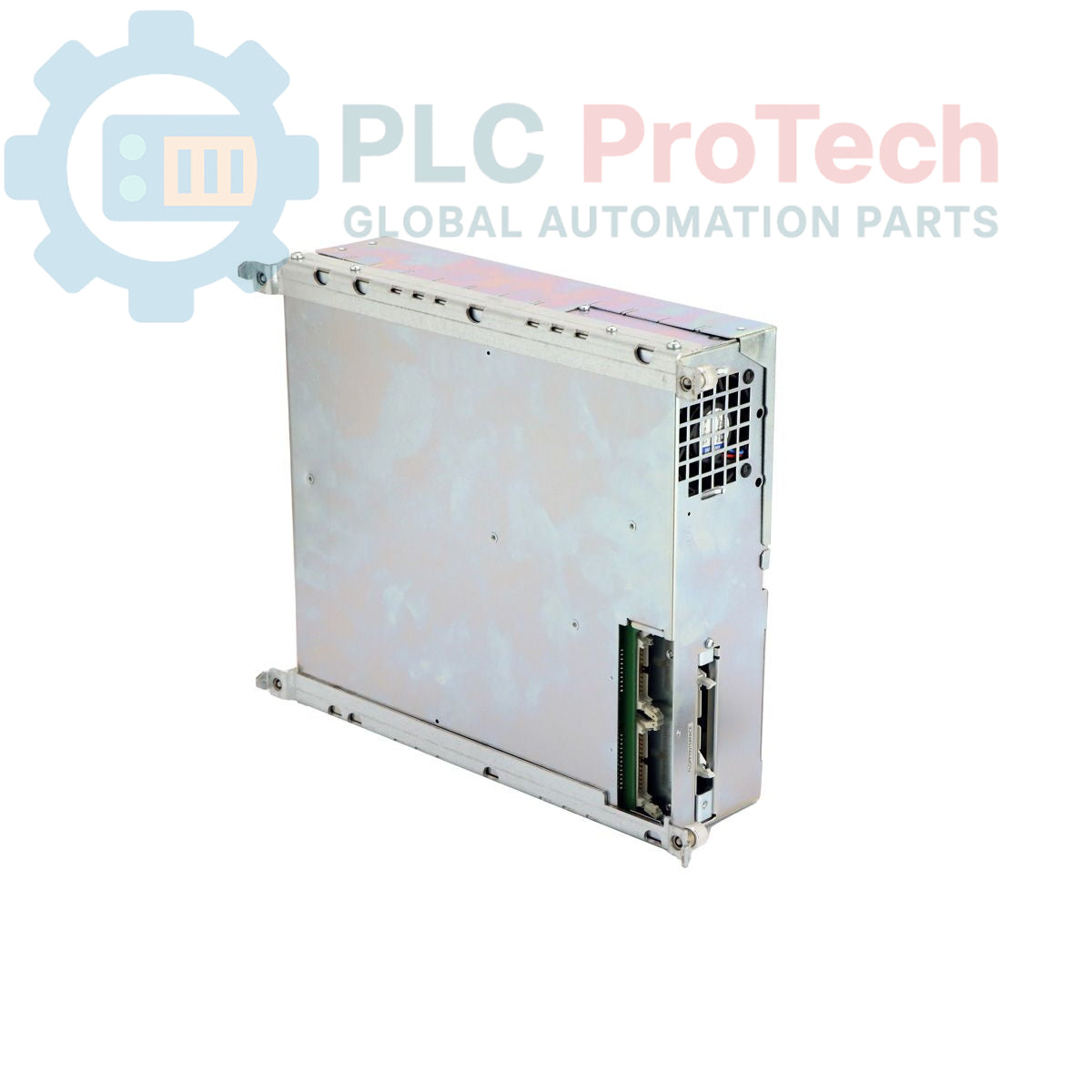

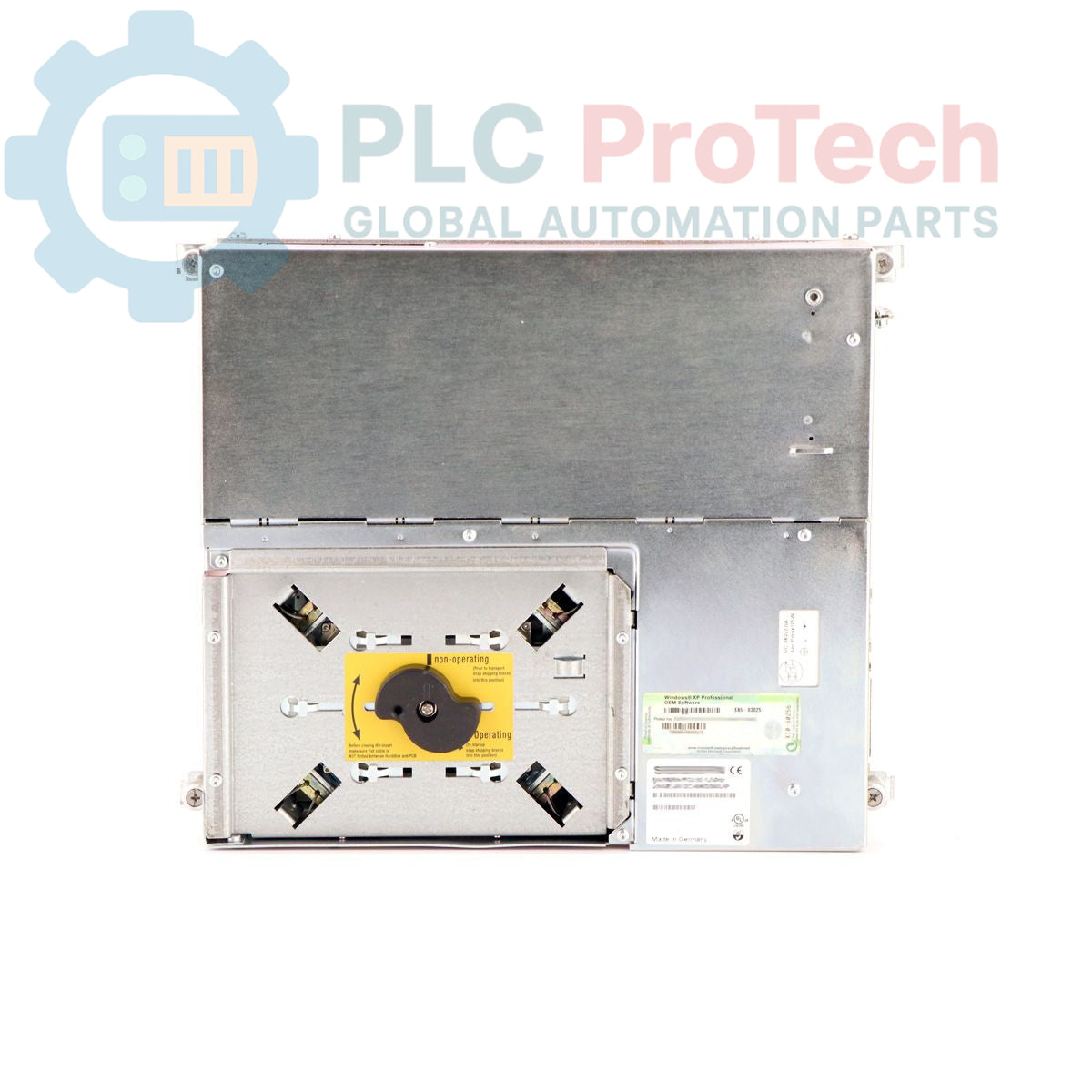

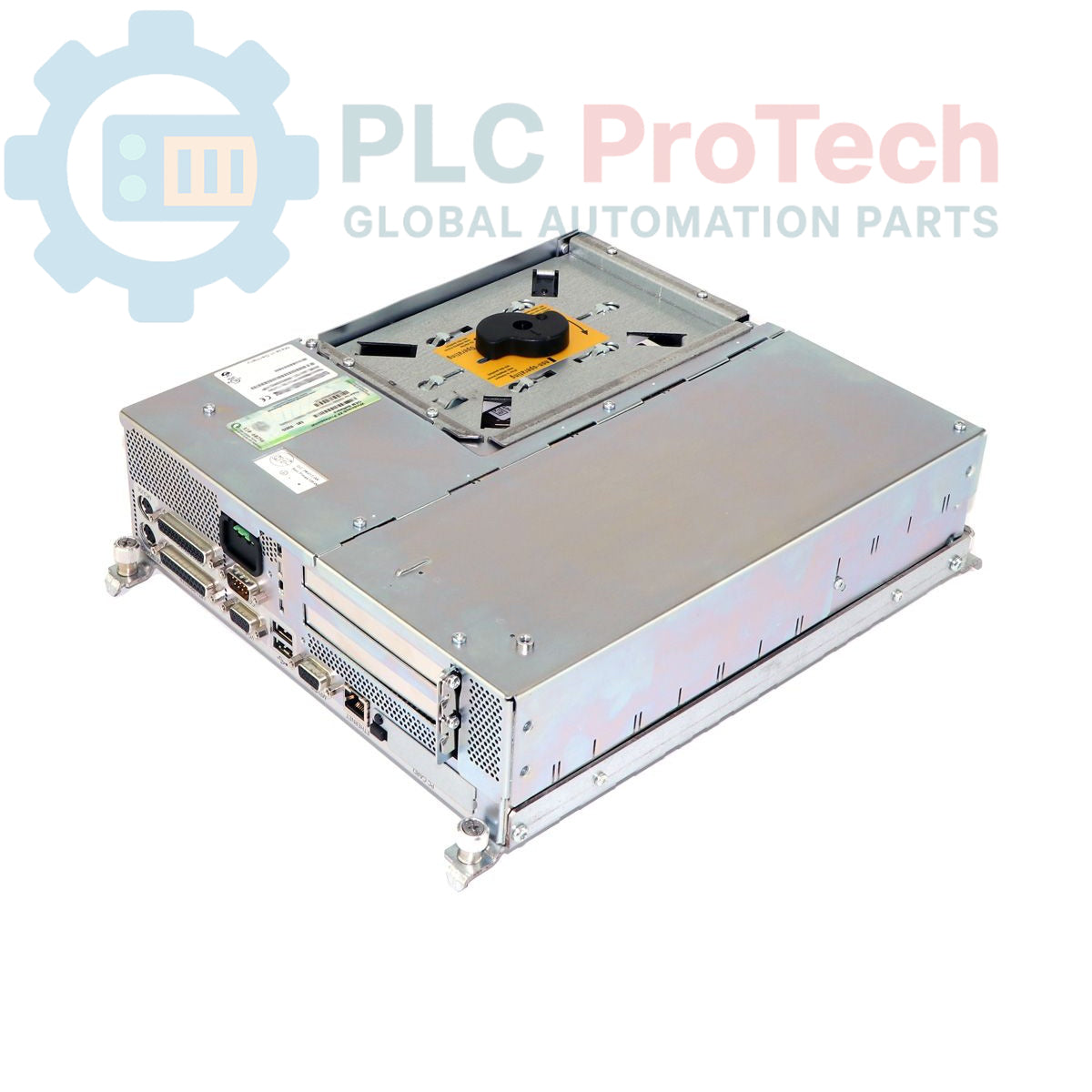

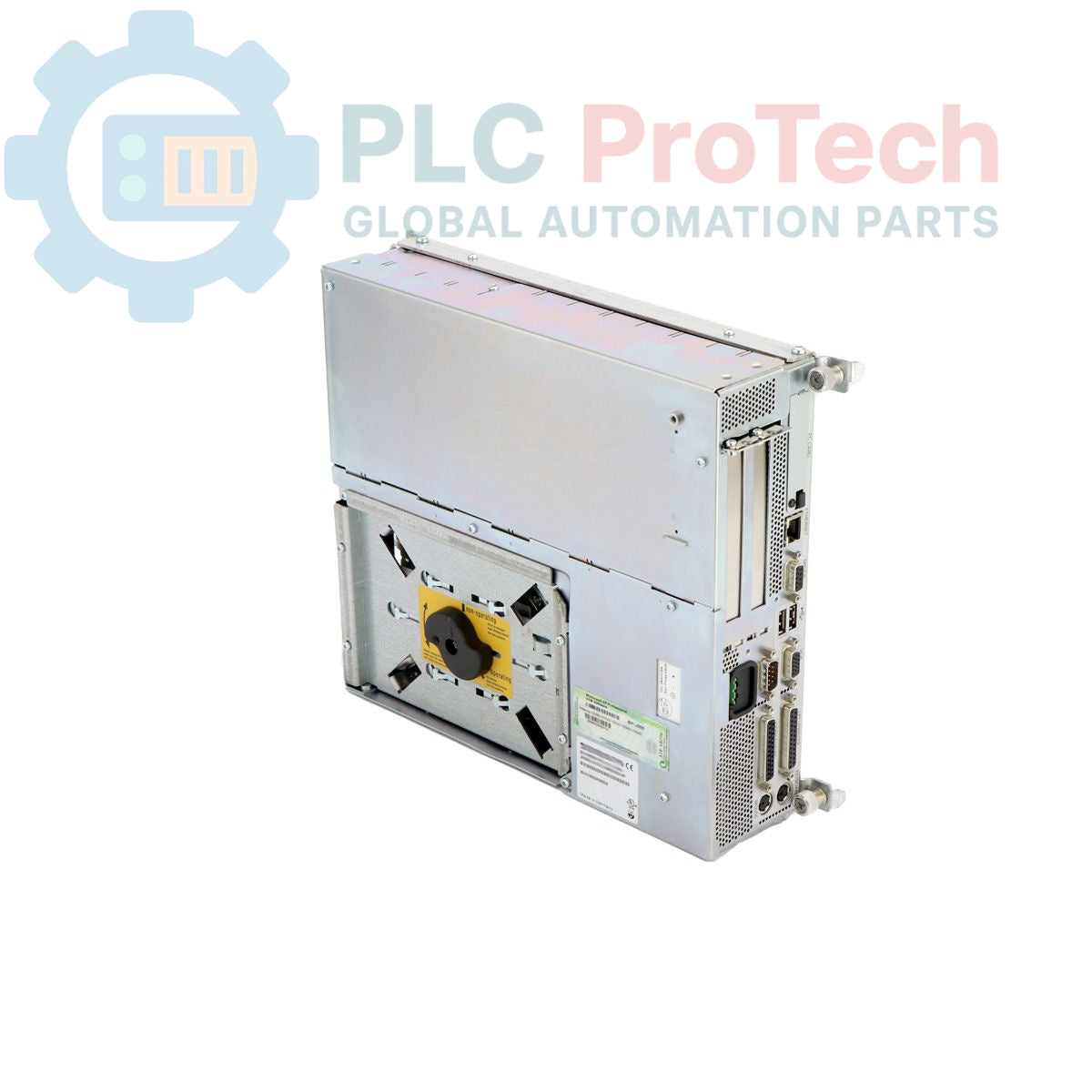

Siemens 6ES7647-5CE00-0CX0 SIMATIC Box PC 620

Descrizione

Il Siemens 6ES7647-5CE00-0CX0 è un SIMATIC Box PC 620, progettato per applicazioni di elaborazione industriale. Questo robusto PC industriale dispone di un controller grafico AGP integrato con memoria configurabile (8/16/32 MB) e di un'interfaccia Ethernet 10/100 Mbit/s tramite una porta RJ45. Include un processore Pentium III a 866 MHz con SLC da 256KB, 64 MByte di RAM SDRAM-133, un disco rigido EIDE da 40 GB e un'unità DVD-ROM. Le funzionalità di comunicazione sono fornite tramite PROFIBUS/MPI a 12 Mbit/s e interfacce TTY. L'unità offre inoltre possibilità di espansione con uno slot PCI e uno slot ISA/PCI condiviso, oltre a due porte USB e uno slot PC Card (PCMCIA Tipo 3). Le funzioni integrate di watchdog e monitoraggio della temperatura migliorano l'affidabilità del sistema. L'alimentazione è fornita da un alimentatore industriale da 110/230 V compatibile con NAMUR ed è preinstallato con Windows NT 4.0 Workstation in inglese, SP 5.

Caratteristiche

• Grafica AGP integrata con memoria configurabile da 8/16/32 MB
• Interfaccia Ethernet 10/100 Mbit/s (RJ45)
• Slot PC Card (PCMCIA Tipo 3)
• Watchdog integrato e monitoraggio della temperatura
• 2 porte USB
• 1 slot PCI e 1 slot ISA/PCI libero
• Processore Pentium III a 866 MHz con SLC da 256KB
• Interfacce di comunicazione PROFIBUS/MPI a 12 Mbit/s e TTY
• Disco rigido EIDE da 40 GB e unità DVD-ROM
• RAM SDRAM-133 da 64 MByte
• Unità floppy da 1,44 MB e 3,5"
• Alimentatore industriale da 110/230 V con supporto NAMUR
• Windows NT 4.0 Workstation in inglese, SP 5, preinstallato

Applicazioni

Il Siemens SIMATIC Box PC 620 è adatto a diverse attività di automazione industriale, tra cui:

• Applicazioni di interfaccia uomo-macchina (HMI)
• Acquisizione e registrazione dei dati
• Visualizzazione e controllo dei processi
• Funzioni di gateway di comunicazione
• Controllo e monitoraggio delle macchine
• Soluzioni di elaborazione integrate per ambienti industriali difficili

Specifiche tecniche

Collegamenti / Interfacce

Il Siemens 6ES7647-5CE00-0CX0 dispone delle seguenti interfacce:

• Ethernet: porta RJ45 per la connettività di rete a 10/100 Mbit/s.
• USB: due porte Universal Serial Bus per il collegamento delle periferiche.
• PROFIBUS/MPI: interfaccia per la comunicazione tramite bus di campo industriale a 12 Mbit/s.
• TTY: interfaccia telescrivente per la comunicazione seriale.
• Scheda PC: slot PCMCIA Tipo 3 per schede di espansione.
• Espansione interna: slot PCI e ISA/PCI per hardware aggiuntivo.

Linee guida per l'installazione

Una corretta installazione garantisce il funzionamento affidabile del SIMATIC Box PC 620:

1. Disalimentazione del sistema: Assicurarsi che tutta l'alimentazione dell'area di installazione sia scollegata prima di iniziare i lavori.
2. Montaggio: Montare saldamente il Box PC in un armadio industriale o rack idoneo, assicurando una ventilazione adeguata per la dissipazione del calore.
3. Collegamento dell'alimentazione: Collegare l'alimentatore industriale da 110/230 V a una fonte di alimentazione stabile. Verificare la tensione e la messa a terra corrette.
4. Messa a terra: Realizzare un robusto collegamento di terra di protezione (PE) allo chassis del Box PC per ridurre al minimo il rumore elettrico e garantire la sicurezza.
5. Collegamenti delle periferiche: Collegare le periferiche necessarie, come monitor, tastiera e mouse, alle porte appropriate (ad es. USB).
6. Rete e bus di campo: Collegare il cavo Ethernet RJ45 per la comunicazione di rete e i cavi PROFIBUS/MPI per l'integrazione nel bus di campo. Assicurare un'adeguata schermatura dei cavi di comunicazione.
7. Schede di espansione: Se si utilizzano schede di espansione negli slot PCI o ISA/PCI, assicurarsi che siano inserite e fissate correttamente.
8. Considerazioni ambientali: Utilizzare il Box PC entro gli intervalli di temperatura e umidità specificati. Proteggerlo da polvere eccessiva, vibrazioni e umidità.
9. Accensione: Dopo aver verificato tutti i collegamenti, riattivare l'alimentazione del sistema e verificare che si avvii correttamente.
