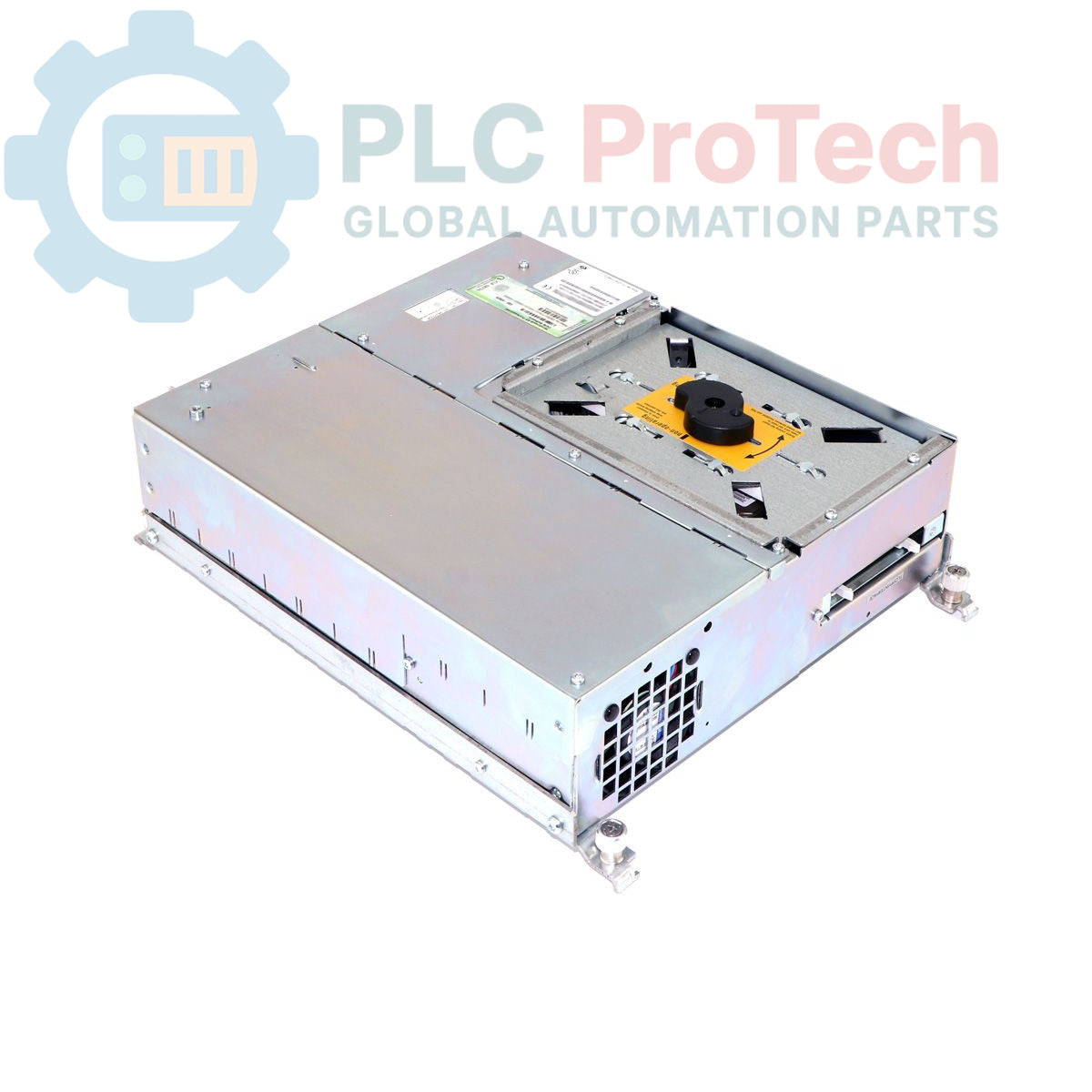

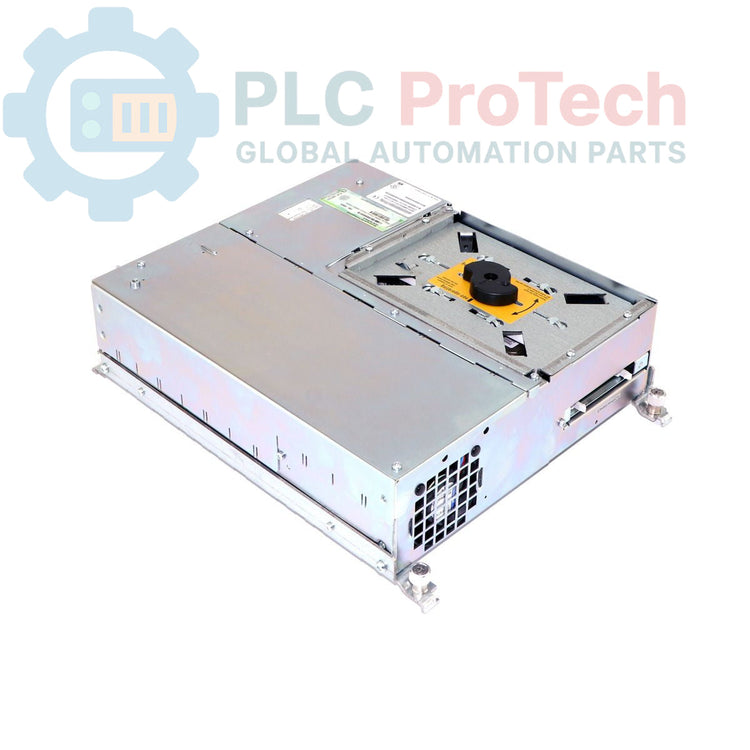

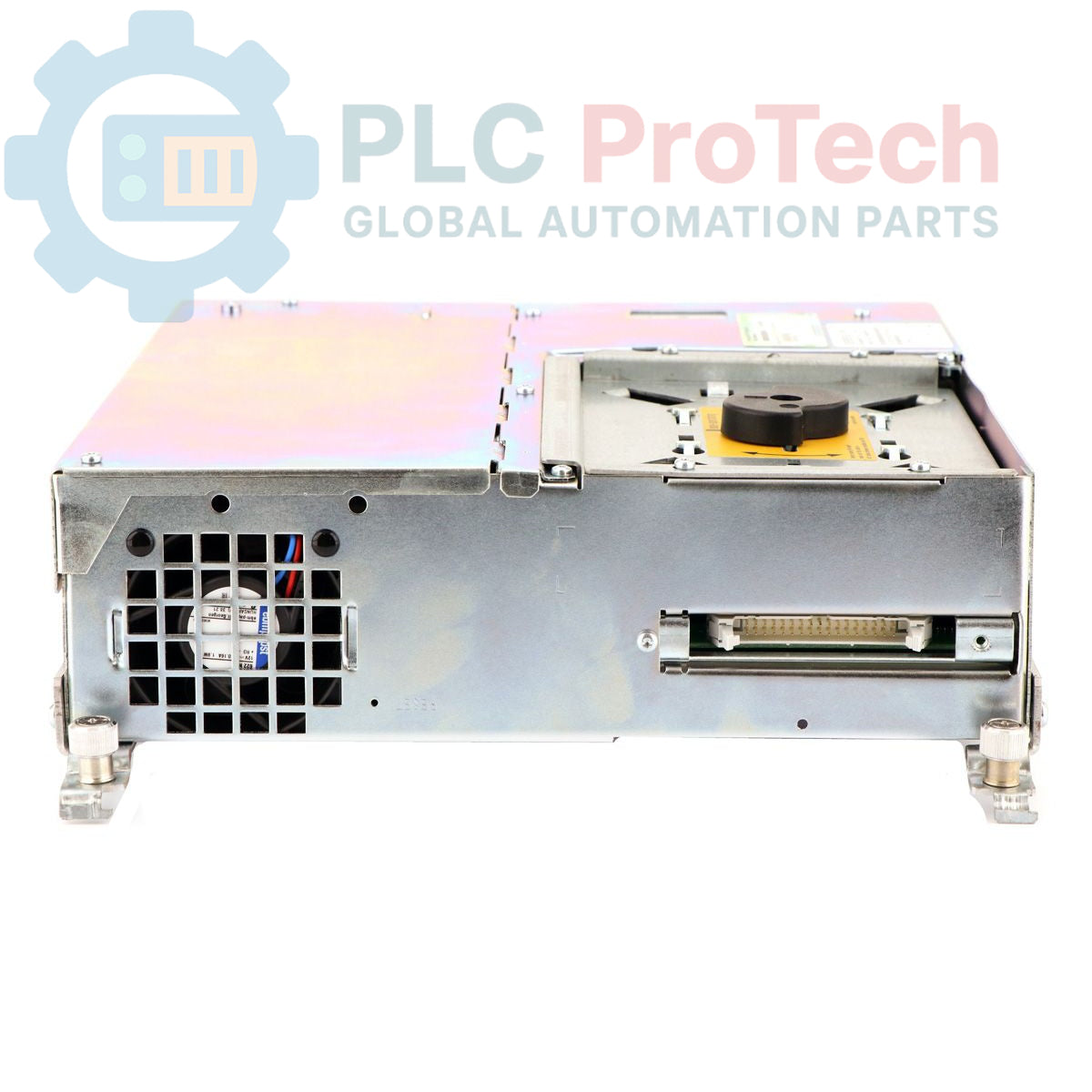

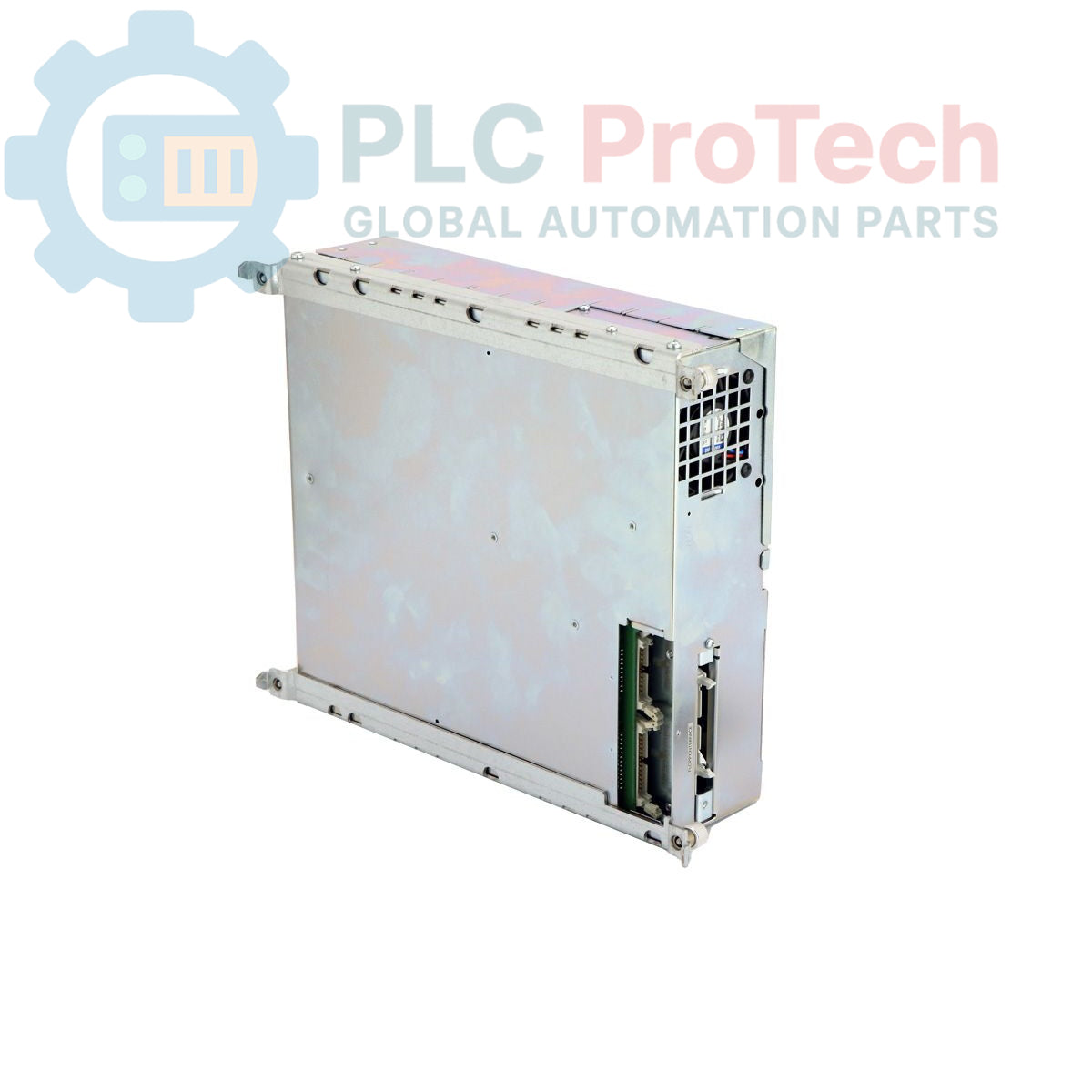

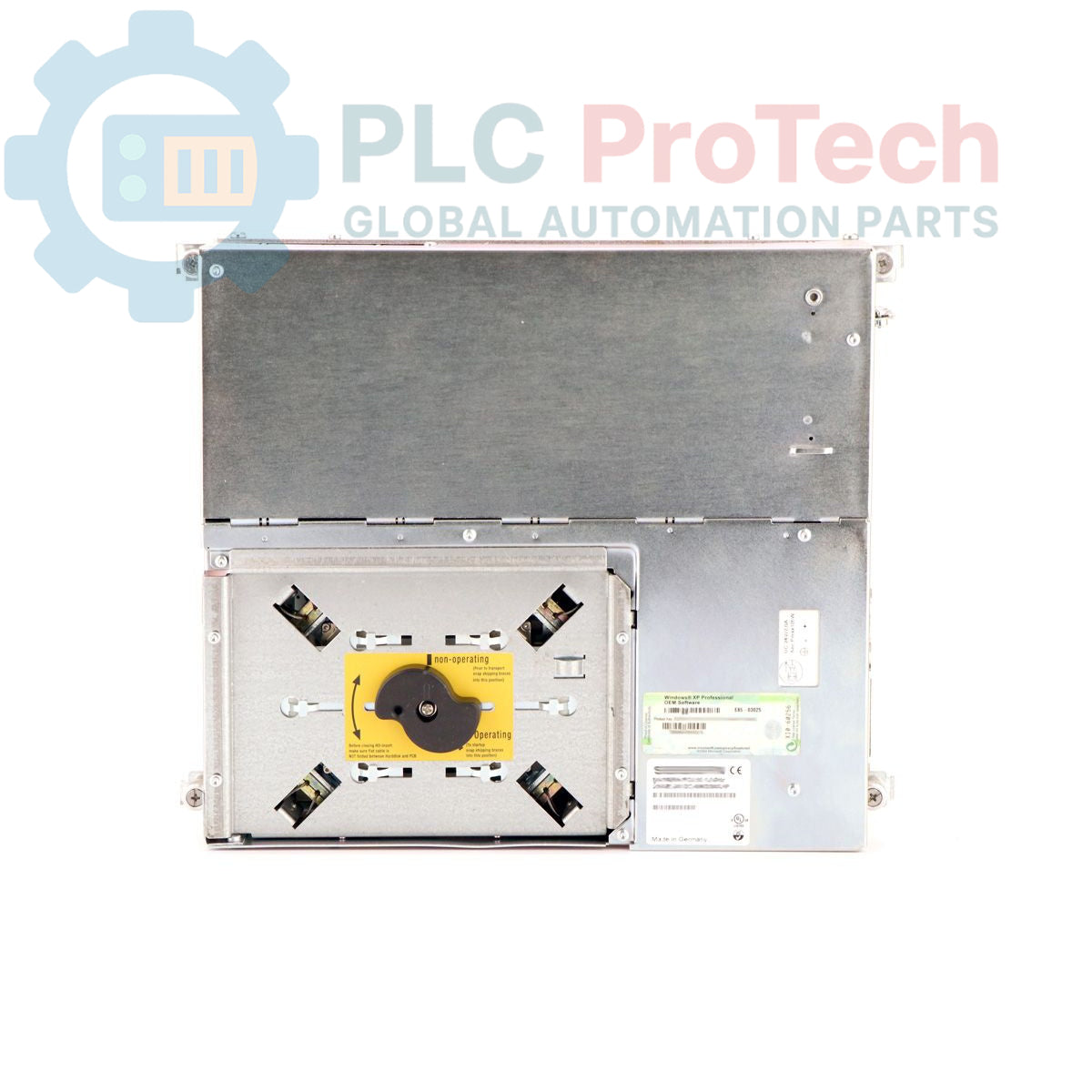

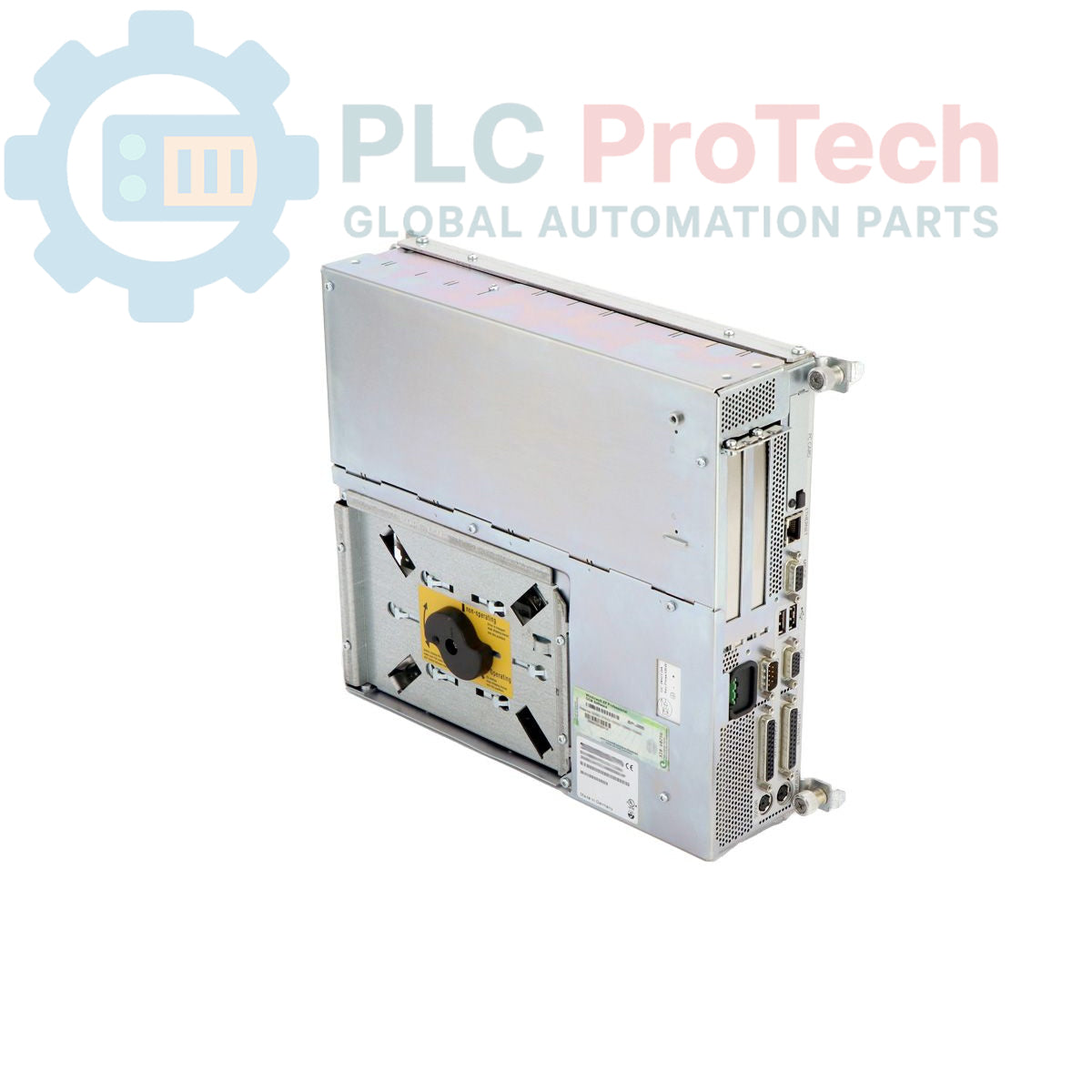

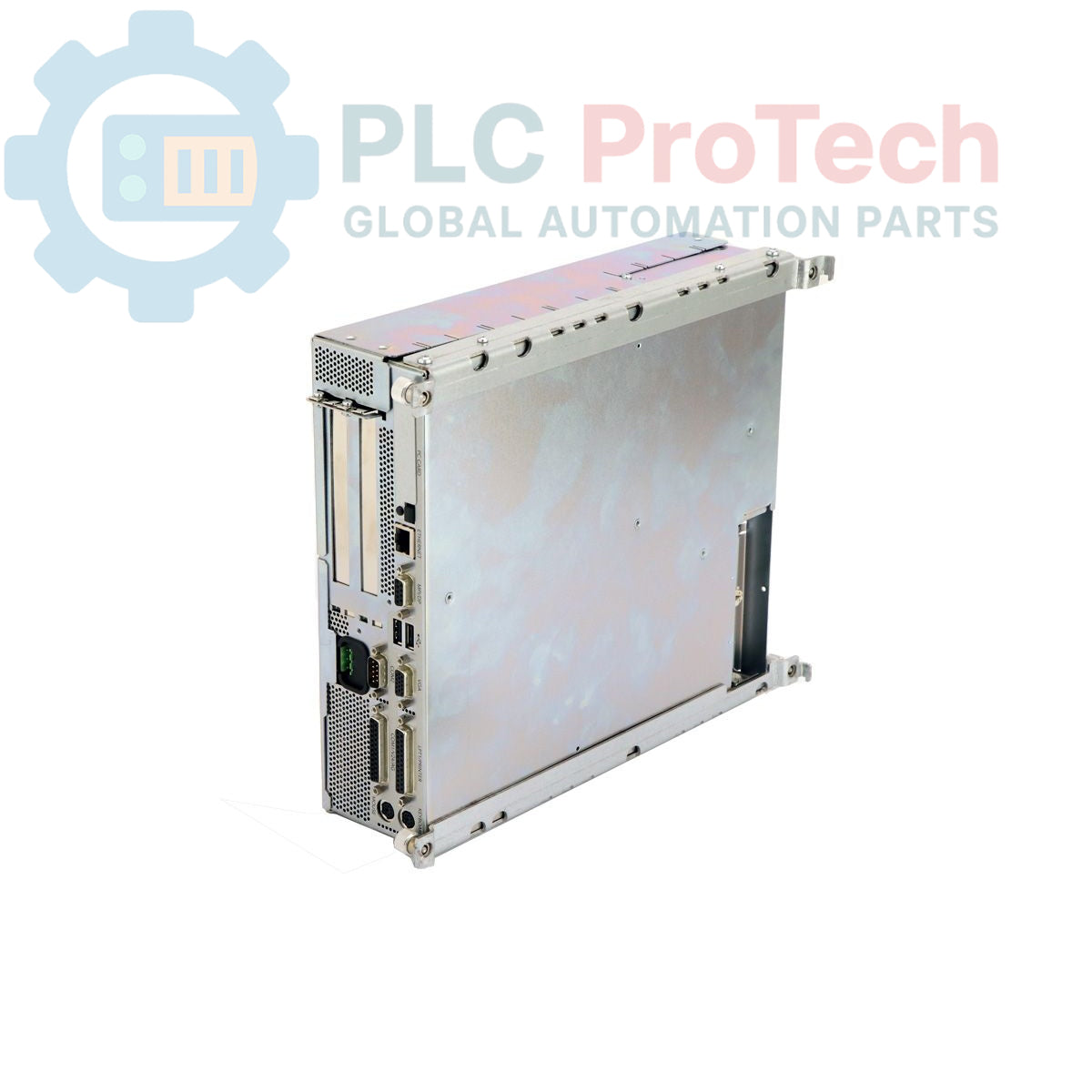

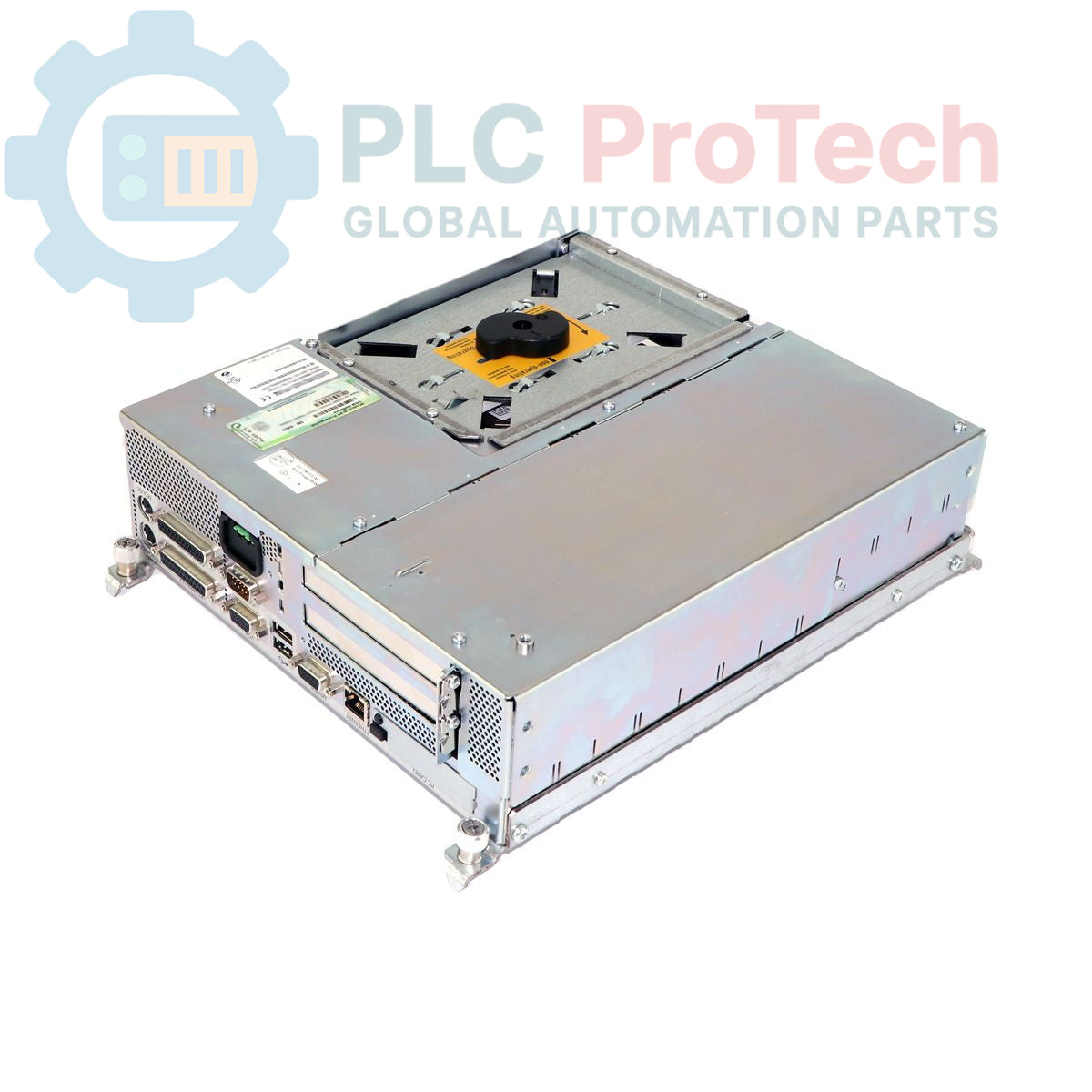

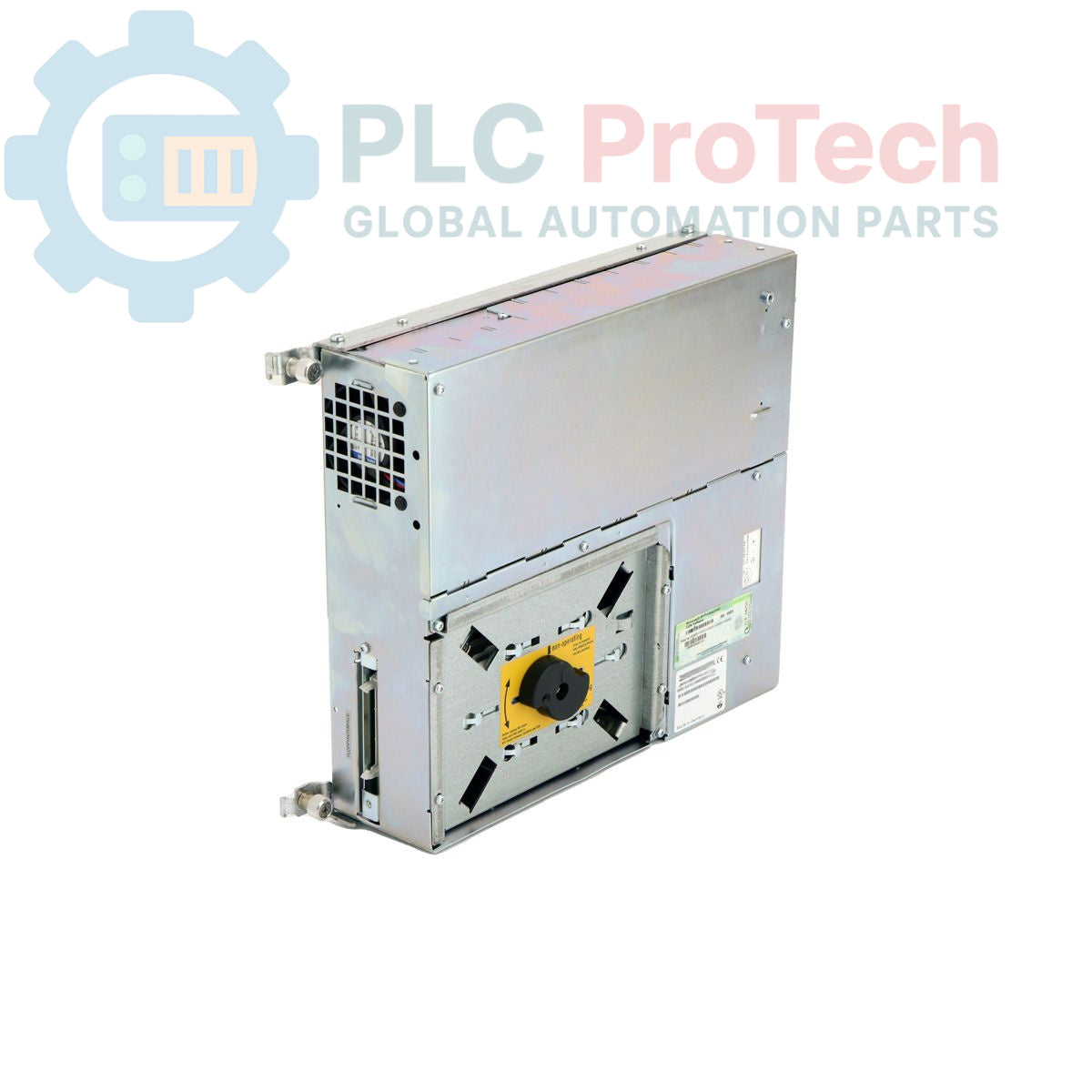

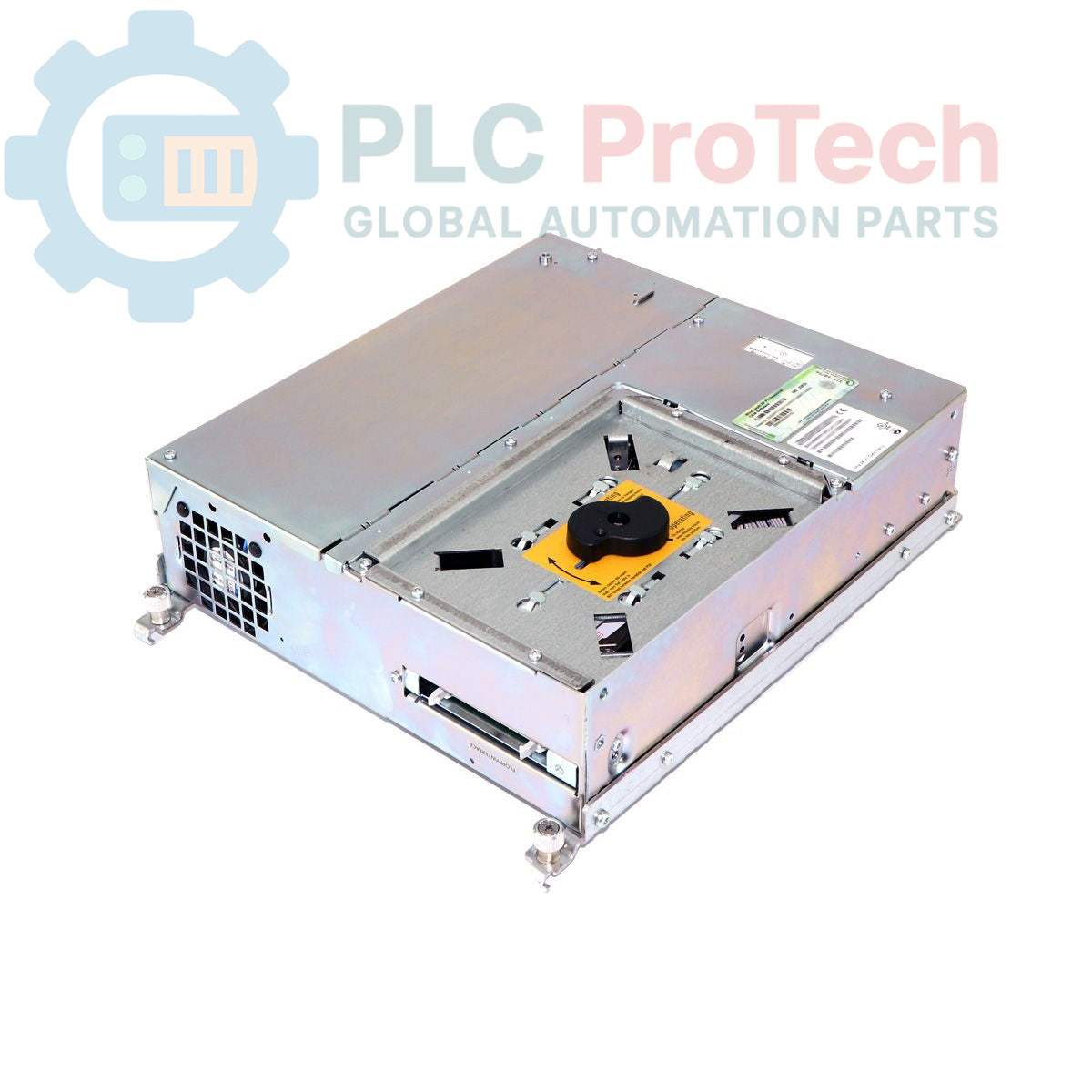

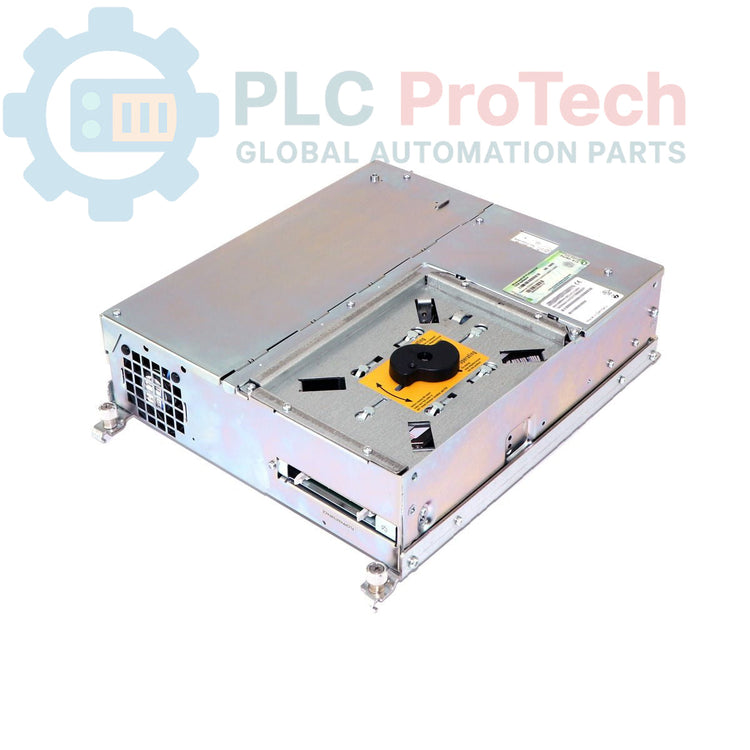

Siemens 6ES7647-5GF30-0XX0 SIMATIC Box PC 620 PC industriale

Descrizione

Il Siemens 6ES7647-5GF30-0XX0 è un computer industriale della serie SIMATIC BOX PC 620, progettato per offrire prestazioni affidabili in ambienti di automazione esigenti. Questa unità è configurata con un processore Pentium III da 1,26 GHz, 512 MB di SRAM e un disco rigido EIDE da 80 GB per l'archiviazione dei dati e l'esecuzione delle applicazioni. Offre una connettività versatile tramite Ethernet integrata 10/100 Mbit/s, PROFIBUS/MPI e porte USB. Il sistema include una grafica AGP integrata e capacità di espansione con uno slot PCI e uno slot ISA/PCI condiviso, risultando adatto a diverse attività di controllo, visualizzazione e acquisizione dati.

Caratteristiche

• Dotato di processore Intel Pentium III da 1,26 GHz
• Memoria di sistema SRAM-133 da 512 MB
• Grafica AGP integrata con memoria configurabile (8, 16 o 32 MB)
• Interfaccia Ethernet 10/100 Mbit/s (RJ45) integrata
• Interfacce seriali PROFIBUS/MPI e TTY integrate
• Monitoraggio del sistema tramite watchdog timer integrato e sensori di temperatura
• Include uno slot per PC Card (PCMCIA Tipo 3)
• Espansione tramite uno slot PCI e uno slot ISA/PCI condiviso
• Alimentatore industriale interno da 110/230 V conforme a NAMUR

Applicazioni

• Visualizzazione dei processi (HMI) e nodi SCADA
• Acquisizione, registrazione e archiviazione dei dati
• Sistemi di controllo basati su PC
• Gateway industriale e server di comunicazione
• Interfaccia per sistemi di gestione della produzione (MES)

Specifiche tecniche

Linee guida per l'installazione

1. 1 Assicurarsi che il luogo di installazione garantisca una ventilazione adeguata per la dissipazione del calore e sia privo di vibrazioni e contaminanti eccessivi.
2. 2 Fissare saldamente lo chassis del Box PC all'interno dell'armadio o del quadro elettrico utilizzando ferramenta di montaggio adeguata.
3. 3 Collegare lo chassis a un punto di messa a terra di protezione (PE) verificato utilizzando un conduttore a bassa impedenza, per garantire la sicurezza elettrica e l'immunità ai disturbi.
4. 4 Collegare l'alimentazione a 110/230 V CA utilizzando il cavo di alimentazione fornito. Verificare che la tensione della sorgente corrisponda alla tensione nominale dell'alimentatore prima del collegamento.
5. 5 Collegare i cavi di rete (RJ45), PROFIBUS/MPI e tutti gli altri cavi I/O necessari. Assicurarsi di seguire corrette pratiche di schermatura e messa a terra per tutti i cavi di comunicazione.
6. 6 Se necessario, installare le schede di espansione PCI o ISA negli slot appropriati, assicurandosi che siano inserite completamente e fissate.
7. 7 Dopo aver verificato tutti i collegamenti, riattivare il sistema e procedere con l'installazione del sistema operativo e la configurazione del software.
