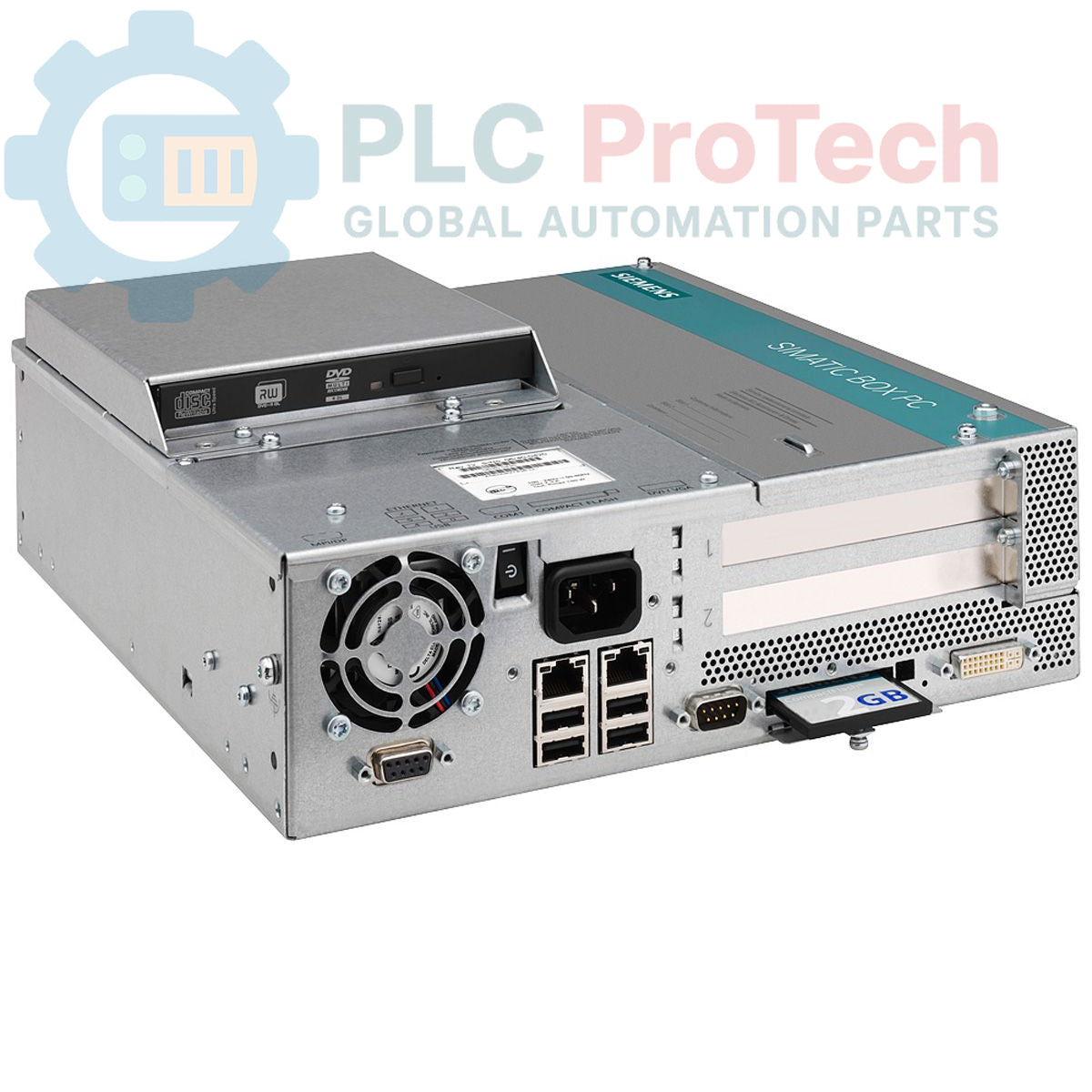

Siemens 6ES7647-6CE66-0GX1 SIMATIC IPC627C Box PC

Descrizione

Il Siemens 6ES7647-6CE66-0GX1 è un SIMATIC IPC627C Box PC progettato per applicazioni di calcolo industriale robuste. Questa unità dispone di grafica HD integrata e di una serie completa di interfacce industriali, tra cui due porte Ethernet RJ45 10/100/1000 Mbit/s, quattro porte USB V2.0 ad alta corrente e una porta seriale COM 1. Integra un controller RAID e offre uno slot per unità CompactFlash accessibile dal pannello frontale, per opzioni di archiviazione flessibili.

Dotato di un processore Intel Core i3-330E (2C/4T, 2,13 GHz, HT, VT, cache da 3 MB), l'IPC627C include funzionalità di comunicazione PROFIBUS/MPI compatibili con CP 5611-A2. La configurazione della memoria comprende 2 MB di RAM bufferizzata e 4 GB di DIMM DDR3 1066 con ECC per l'integrità dei dati. Il sistema è dotato di un alimentatore industriale da 24 V CC, due slot PCI liberi per l'espansione e due unità SATA da 320 GB (2,5") configurate in RAID1 per un'archiviazione affidabile dei dati. Dispone inoltre del monitoraggio del watchdog, della temperatura e delle ventole e viene fornito con SIMATIC IPC DiagMonitor V4.5 incluso, senza sistema operativo.

Caratteristiche

• Grafica HD integrata
• Due porte Ethernet 10/100/1000 Mbit/s (RJ45)
• Quattro porte USB V2.0 (ad alta corrente)
• Una porta seriale (COM 1)
• Controller RAID integrato
• Slot per unità CompactFlash accessibile dal pannello frontale
• Monitoraggio del watchdog, della temperatura e delle ventole
• Processore Intel Core i3-330E (2,13 GHz)
• PROFIBUS/MPI (compatibile con CP 5611-A2)
• 4 GB DDR3 1066 DIMM con ECC
• Alimentatore industriale da 24 V CC
• Due slot di espansione PCI liberi
• Configurazione RAID1 con 2 unità SATA da 320 GB (2,5")
• Include SIMATIC IPC DiagMonitor V4.5

Applicazioni

• Sistemi di controllo industriale
• Acquisizione ed elaborazione dei dati
• Interfaccia uomo-macchina (HMI) e attività di visualizzazione
• Automazione delle macchine e controllo integrato
• Controllo e monitoraggio dei processi

Specifiche tecniche

Collegamenti / interfacce

Linee guida per l'installazione

1. Disalimentazione del sistema: assicurarsi che tutta l'alimentazione dell'area di installazione e delle apparecchiature associate sia scollegata e bloccata prima di iniziare qualsiasi intervento.
2. Montaggio: montare saldamente il Box PC all'interno di un involucro industriale o rack adatto, assicurando spazio sufficiente per la ventilazione e il passaggio dei cavi.
3. Collegamento dell'alimentazione: collegare l'alimentatore industriale da 24 V CC ai morsetti designati, rispettando la polarità corretta.
4. Messa a terra: realizzare un collegamento corretto alla terra di protezione (PE) del punto di messa a terra dell'unità, per garantire la sicurezza elettrica e ridurre al minimo le interferenze elettromagnetiche.
5. Cablaggio Ethernet: collegare i cavi Ethernet alle porte RJ45. Per prestazioni ottimali e immunità ai disturbi, utilizzare cavi Ethernet schermati.
6. Collegamenti USB e seriali: collegare i dispositivi USB e i cavi di comunicazione seriale necessari per le periferiche o i dispositivi esterni.
7. Collegamento PROFIBUS/MPI: se si utilizza PROFIBUS/MPI, collegare il cavo appropriato all'interfaccia, assicurandosi che sia presente una terminazione corretta se questa si trova alla fine di un segmento del bus.
8. Gestione dei cavi: disporre tutti i cavi in modo ordinato e sicuro, separando i cavi di alimentazione dai cavi di segnale per evitare interferenze.
9. Ventilazione: verificare che l'involucro garantisca un flusso d'aria sufficiente a evitare il surriscaldamento del Box PC.
10. Riattivazione del sistema: dopo aver effettuato e verificato tutti i collegamenti, ripristinare l'alimentazione del sistema.
