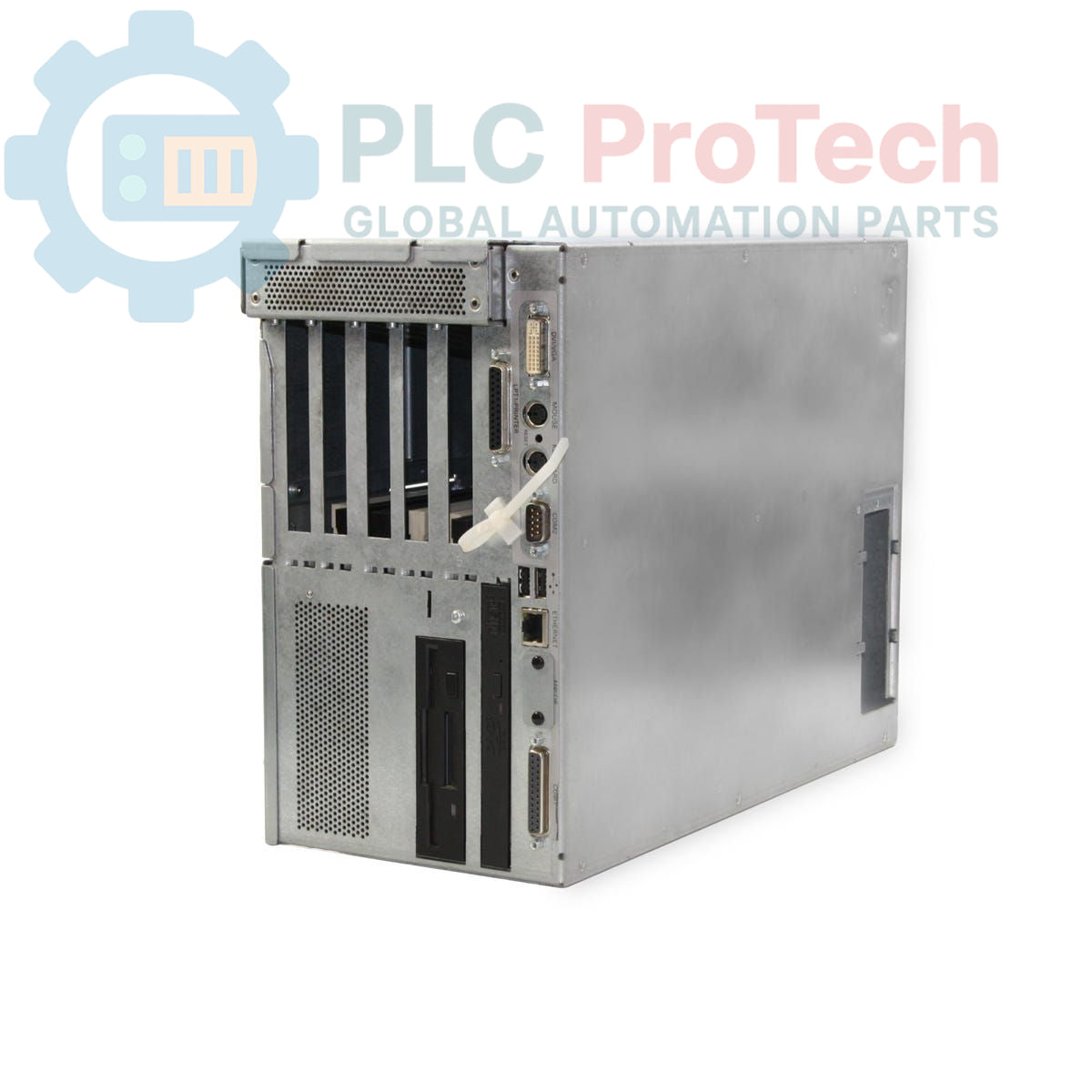

Siemens 6ES7647-6MC15-0CJ0 SIMATIC Box PC 840 V2

Descrizione

Il Siemens 6ES7647-6MC15-0CJ0 è un SIMATIC Box PC 840 V2 progettato per applicazioni di automazione industriale. Questo robusto PC dispone di un controller grafico AGP con 8/16/32 MB di memoria condivisa, di un'interfaccia Ethernet 10/100 Mbit/s tramite RJ45 e di due porte USB ad alta corrente. Integra un watchdog e il monitoraggio della temperatura per garantire un funzionamento affidabile in ambienti impegnativi. Il sistema è dotato di un processore Pentium 4 a 2,4 GHz, FSB a 533 MHz, SLC da 512 KB e 256 MB di DDR SDRAM. L'archiviazione comprende un HDD EIDE da 80 GB, un'unità floppy disk (FDD) e un'unità DVD+/-RW. L'alimentazione viene fornita tramite un ingresso industriale a 24 V CC. L'unità viene fornita con Windows 2000 Professional multilingue SP4 preinstallato, con supporto per inglese, tedesco, francese, italiano e spagnolo.

Caratteristiche

• Grafica AGP integrata, con 8/16/32 MB di memoria condivisa
• Ethernet 10/100 Mbit/s tramite interfaccia RJ45
• Due porte USB ad alta corrente
• Watchdog e monitoraggio della temperatura integrati
• Slot di espansione: 2 PCI, 2 ISA/PCI, 1 ISA
• Processore Pentium 4 a 2,4 GHz con FSB a 533 MHz e SLC da 512 KB
• 256 MB di DDR SDRAM
• Alimentazione industriale a 24 V CC
• Disco rigido EIDE da 80 GB, unità floppy disk e unità DVD+/-RW
• Windows 2000 Professional multilingue SP4 preinstallato (EN, GER, FR, IT, SP)

Applicazioni

Il SIMATIC Box PC 840 V2 è adatto a diverse applicazioni industriali, tra cui:

• Sistemi di interfaccia uomo-macchina (HMI)
• Visualizzazione e controllo dei processi
• Acquisizione e registrazione dei dati
• Attività di controllo e automazione delle macchine
• Ambienti di workstation industriali che richiedono una soluzione PC integrata e robusta

Specifiche tecniche

Collegamenti / Interfacce

• Ethernet: Porta RJ45 per la connettività di rete a 10/100 Mbit/s.
• USB: Due porte USB ad alta corrente per il collegamento di dispositivi periferici.
• Espansione: Slot PCI, ISA/PCI e ISA interni per l'aggiunta di schede di espansione.
• Alimentazione: Ingresso dedicato per alimentatore industriale a 24 V CC.

Linee guida per l'installazione

1. Disalimentazione: Assicurarsi che tutta l'alimentazione dell'area di installazione sia scollegata e bloccata prima di iniziare qualsiasi intervento.
2. Montaggio: Montare saldamente il Box PC in un armadio o rack industriale adatto, assicurando una ventilazione adeguata e spazio sufficiente per l'instradamento dei cavi e la dissipazione del calore.
3. Collegamento dell'alimentazione: Collegare l'alimentatore industriale a 24 V CC ai morsetti di ingresso dell'alimentazione designati, rispettando la polarità corretta. Verificare che l'alimentatore soddisfi i requisiti specificati di tensione e corrente.
4. Messa a terra: Realizzare un corretto collegamento alla terra di protezione (PE) dello chassis del Box PC per garantire la sicurezza elettrica e ridurre al minimo le interferenze elettromagnetiche.
5. Collegamento delle periferiche: Collegare i cavi Ethernet alla porta RJ45, i dispositivi USB alle porte USB e gli eventuali dispositivi di visualizzazione o di input necessari.
6. Schede di espansione: Se si utilizzano schede di espansione, inserirle con cautela negli slot PCI o ISA appropriati, assicurandosi che siano inserite correttamente e fissate.
7. Instradamento dei cavi: Instradare tutti i cavi per evitare tensioni, interferenze e danni. Utilizzare fascette e canaline dove appropriato per mantenere un'installazione ordinata e sicura.
8. Controllo ambientale: Verificare che l'ambiente operativo (temperatura, umidità) rientri nei limiti accettabili per le apparecchiature PC industriali.
9. Riattivazione dell'alimentazione: Dopo aver verificato tutti i collegamenti, riattivare l'alimentatore e osservare la sequenza di avvio del sistema.
