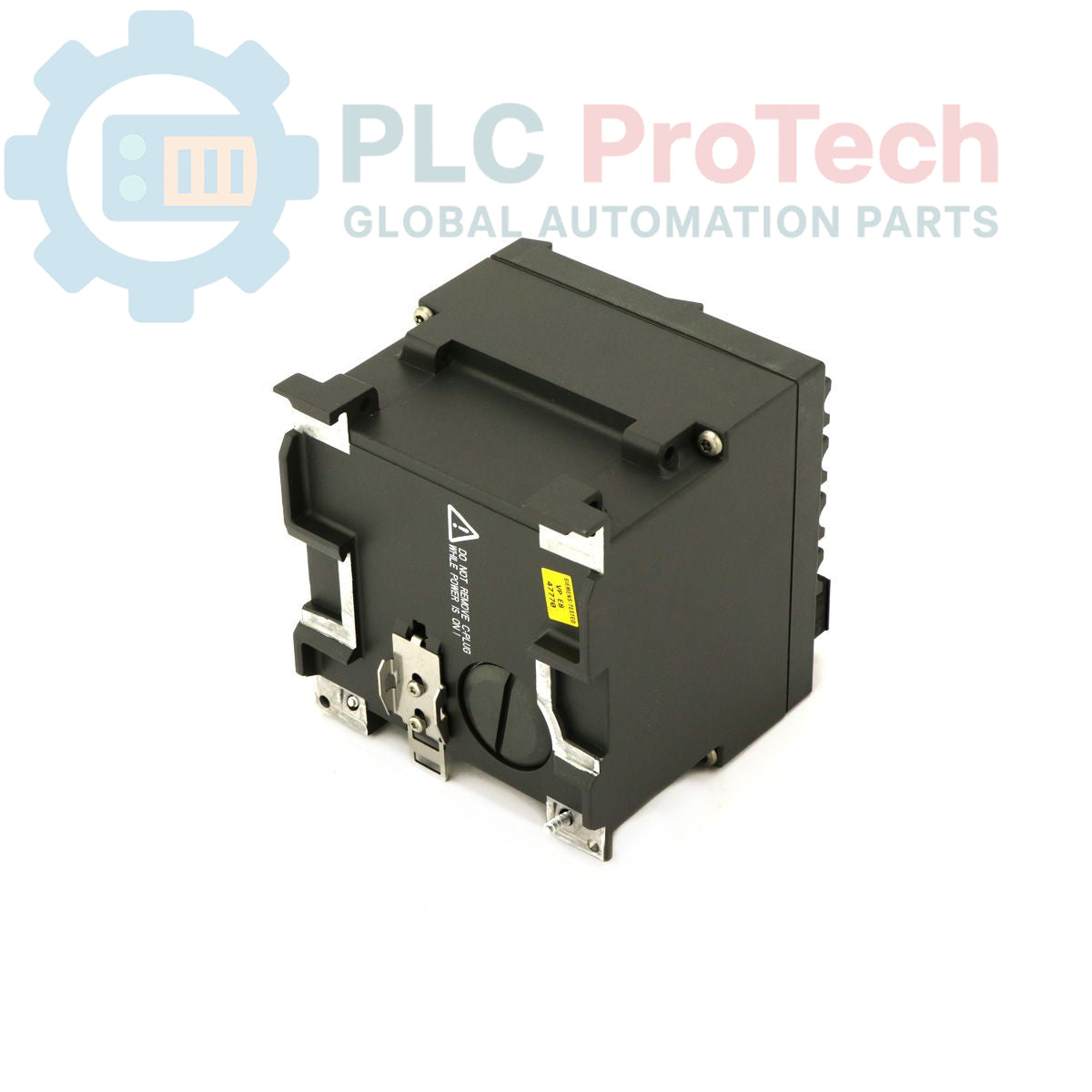

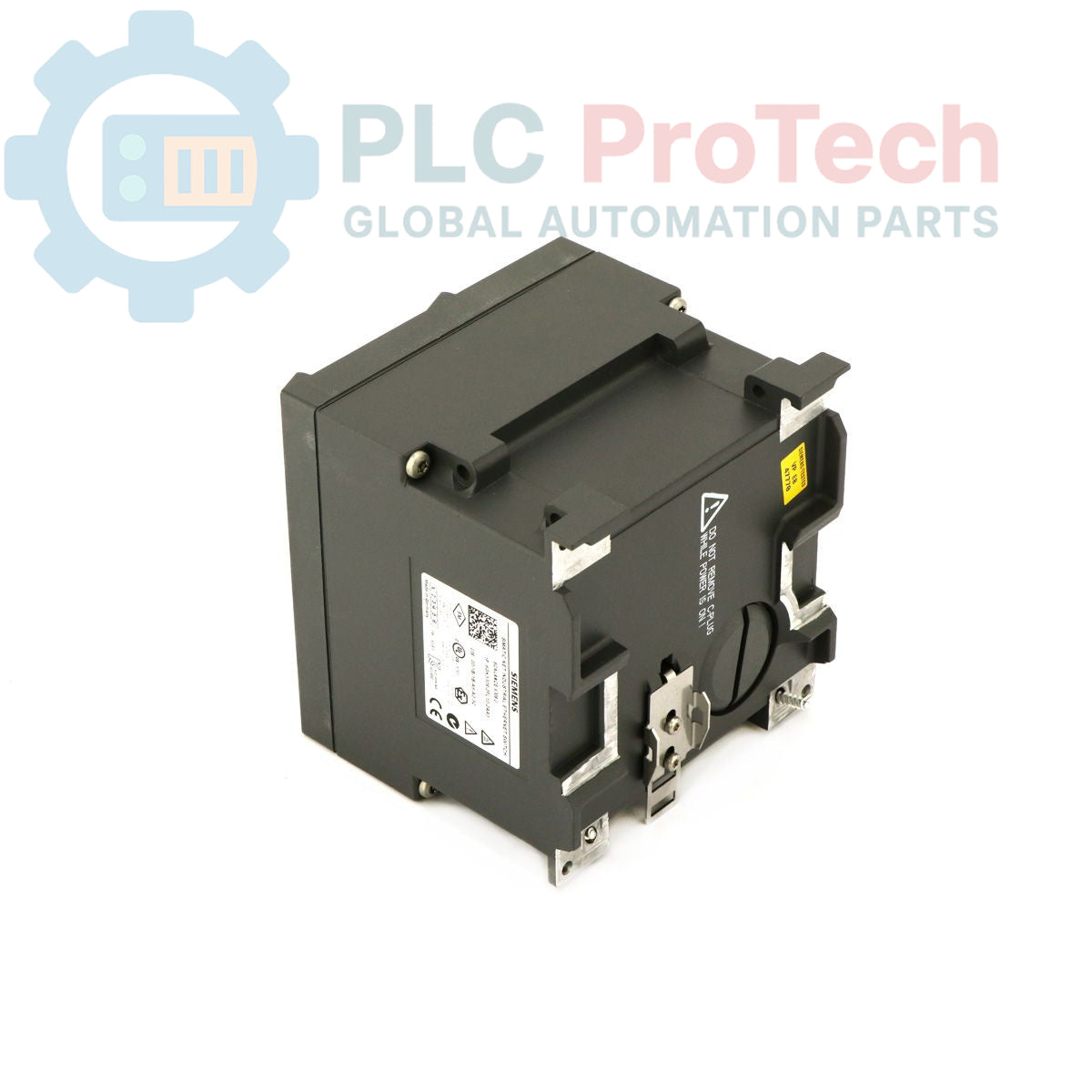

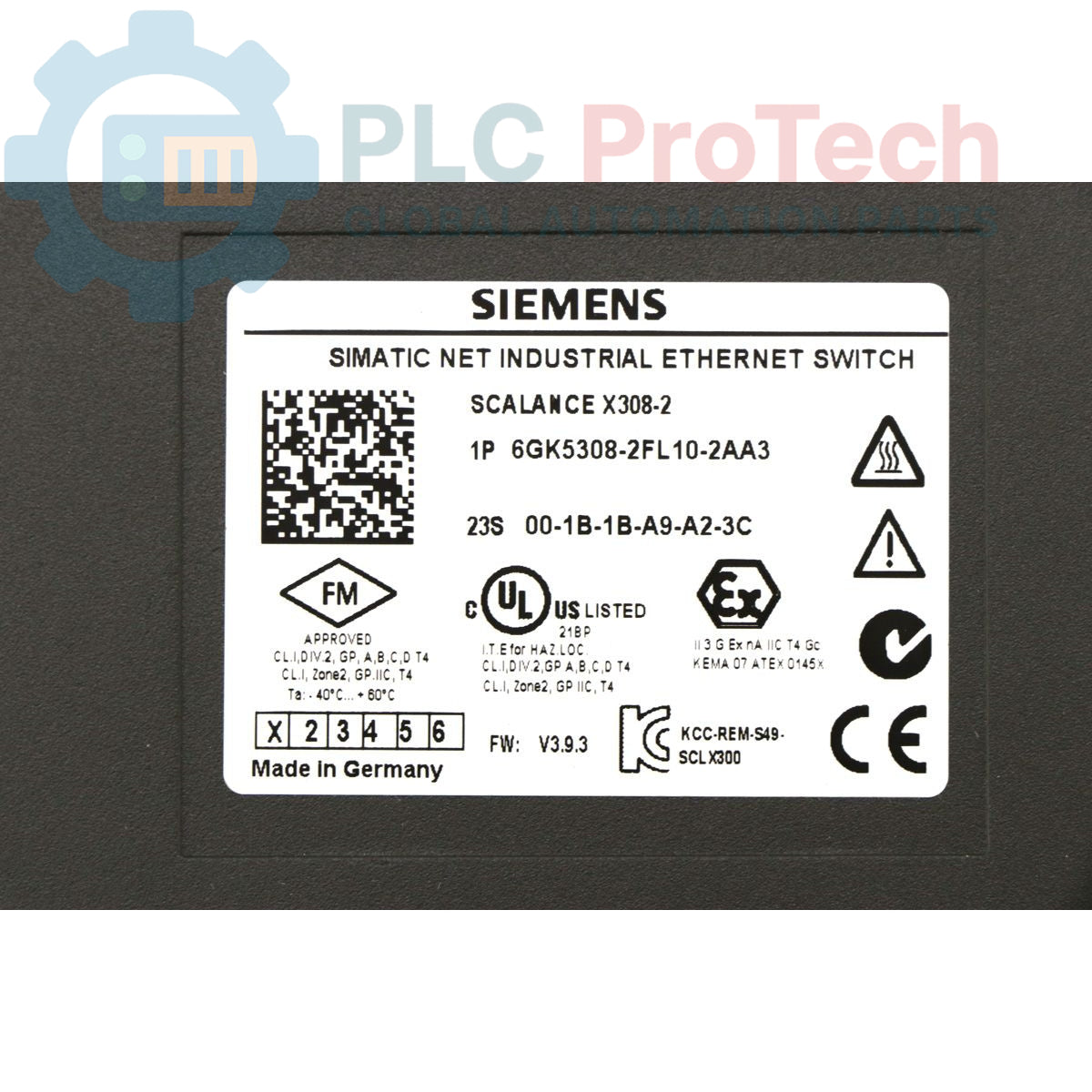

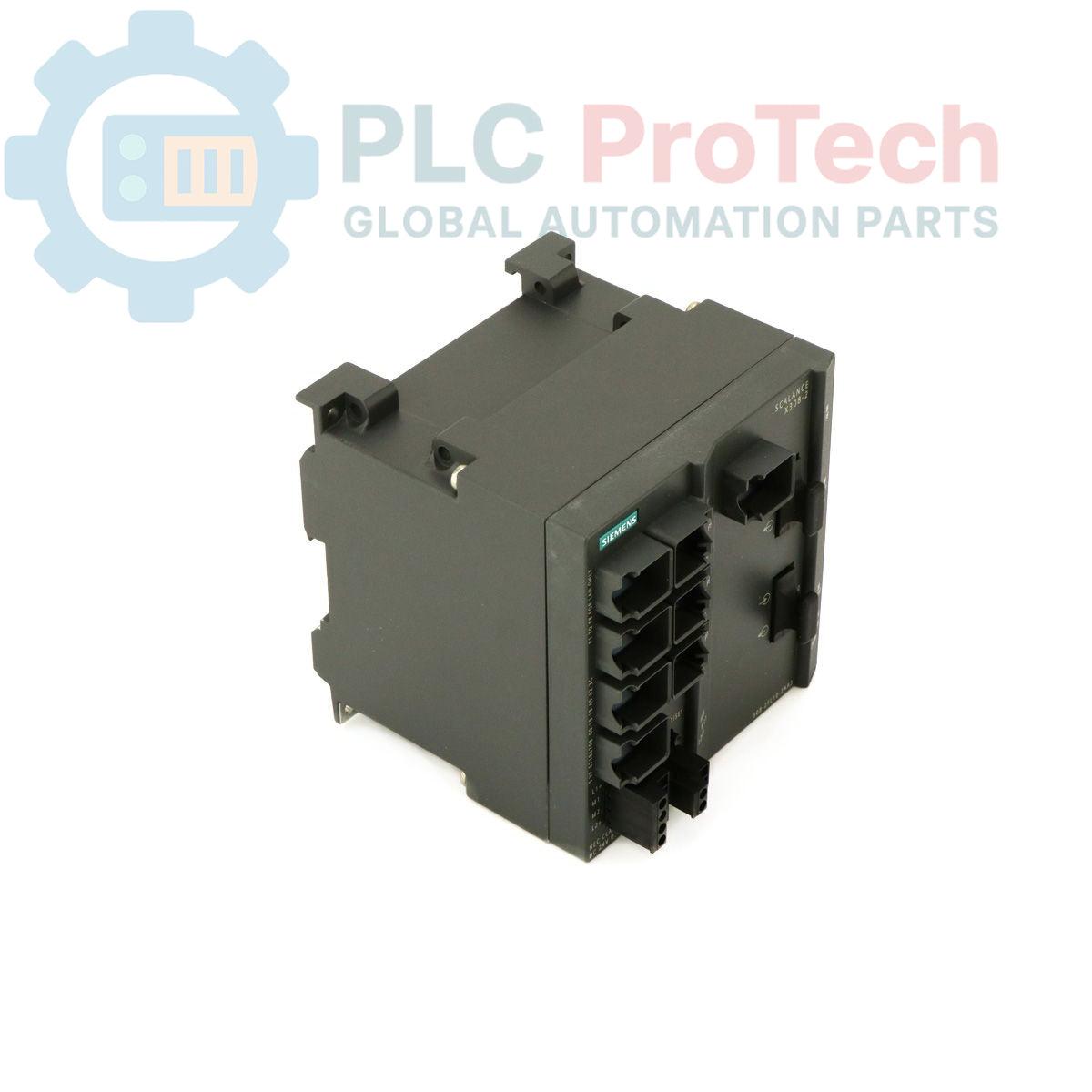

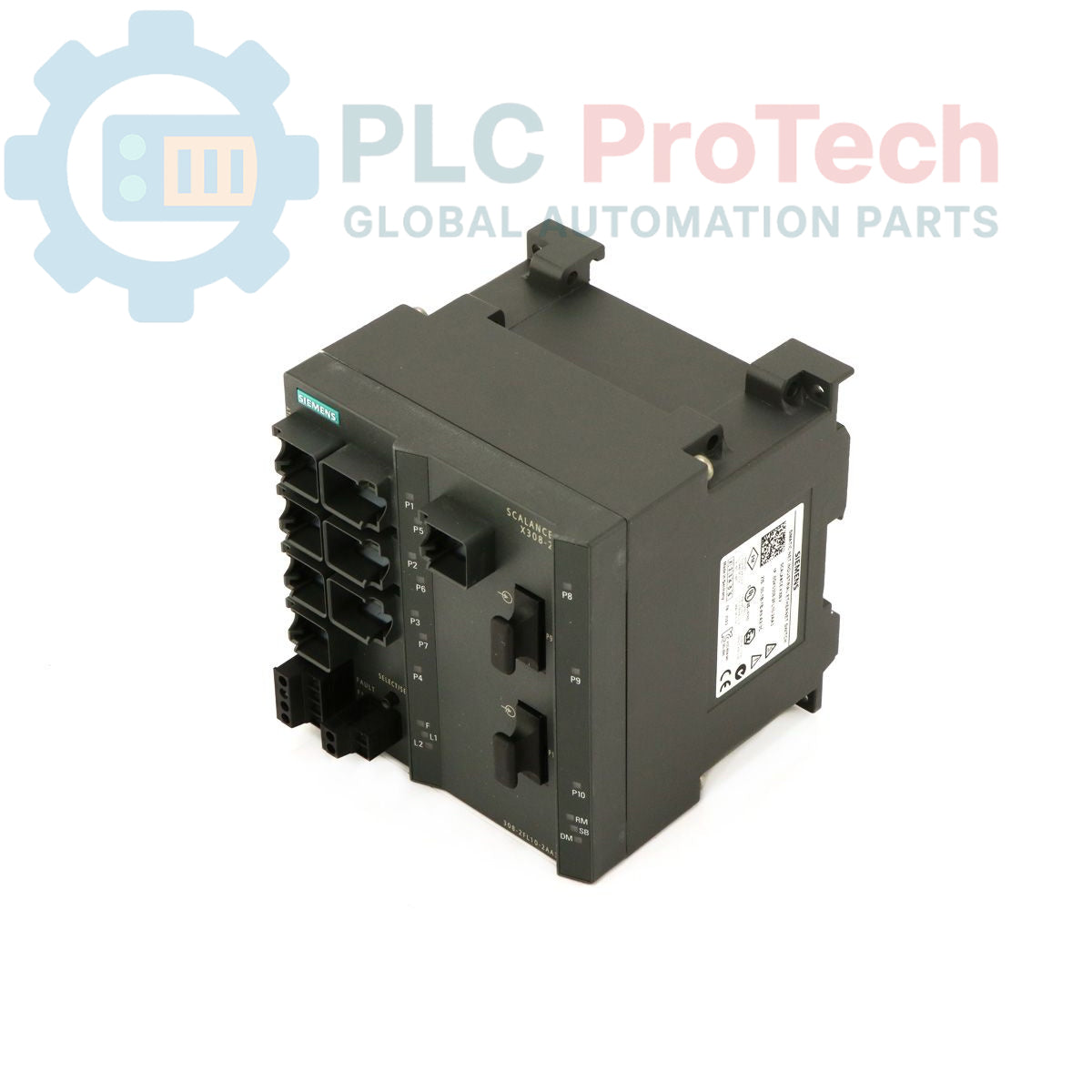

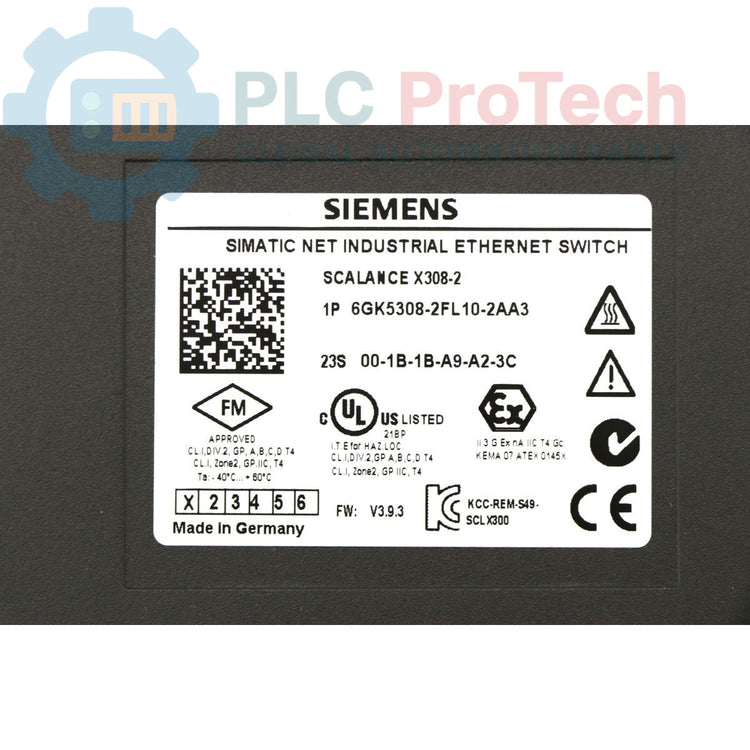

Switch Ethernet industriale gestito Siemens SCALANCE X308-2 6GK5308-2FL10-2AA3

Descrizione

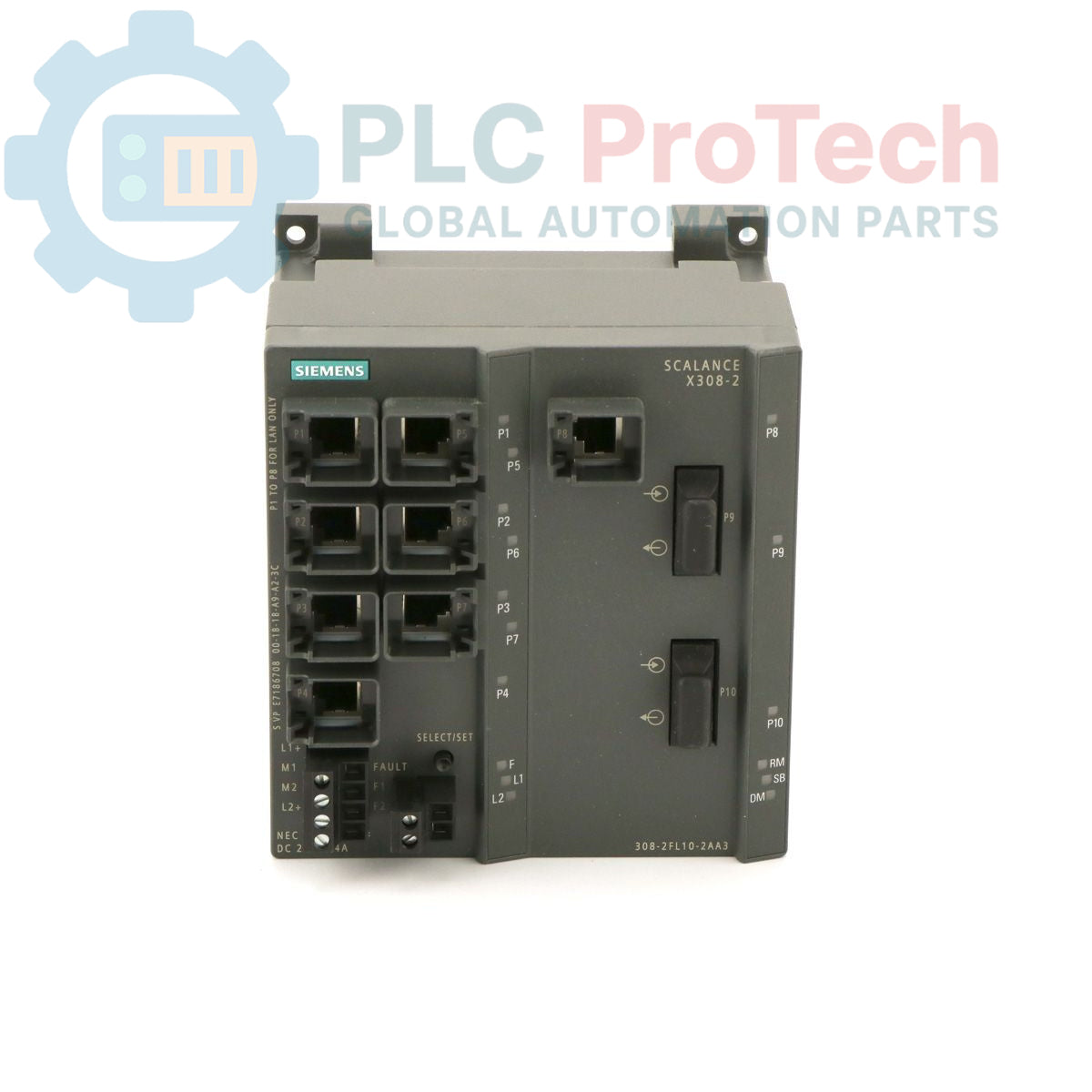

Il Siemens 6GK5308-2FL10-2AA3 è uno switch Industrial Ethernet Managed Plus della serie SCALANCE X308-2, progettato per una gestione affidabile della rete nei sistemi di automazione più esigenti. Questo dispositivo offre una configurazione versatile delle porte con 2 porte SC multimodali da 1000 Mbit/s, 1 porta RJ45 da 10/100/1000 Mbit/s e 7 porte RJ45 da 10/100 Mbit/s, per supportare infrastrutture di rete ibride in rame e fibra ottica. Funziona come dispositivo PROFINET IO e include un manager di ridondanza integrato per mantenere un'elevata disponibilità della rete. La diagnostica sul dispositivo è agevolata dai LED integrati e da un contatto di segnalazione degli errori con pulsante di selezione/impostazione. Lo switch supporta funzionalità fondamentali da ufficio e IT, tra cui RSTP, VLAN e IGMP, per una segmentazione avanzata della rete e il controllo del traffico. È incluso un C-PLUG per semplificare la sostituzione e la messa in servizio del dispositivo.

Caratteristiche

• Funzionalità di switch Managed Plus Industrial Ethernet (IE).
• Dispositivo PROFINET IO per un'integrazione perfetta negli ambienti di automazione Siemens.
• Manager di ridondanza integrato per una maggiore affidabilità della rete.
• Diagnostica tramite LED integrati e contatto di segnalazione degli errori per il monitoraggio dello stato.
• Supporta funzionalità da ufficio quali RSTP, VLAN e IGMP.
• Include un modulo di memoria di configurazione C-PLUG nella dotazione di fornitura.

Applicazioni

• Reti a livello di stabilimento nei settori manifatturiero e di processo.
• Reti a livello macchina che richiedono uplink in fibra ottica ad alta velocità.
• Integrazione di dispositivi basati su Ethernet nei sistemi di controllo PROFINET.
• Installazioni in armadi di comando per applicazioni di automazione e controllo del movimento.

Specifiche tecniche

Linee guida per l'installazione

1. 1 Montare saldamente lo switch su una guida DIN standard da 35 mm all'interno di un involucro idoneo, che protegga dagli agenti contaminanti ambientali e garantisca una ventilazione adeguata. Assicurarsi che il collegamento meccanico sia stabile.
2. 2 Collegare il morsetto di terra funzionale (FE) al sistema locale di collegamento equipotenziale. Un collegamento di terra a bassa impedenza è essenziale per l'immunità ai disturbi e la sicurezza.
3. 3 Collegare l'alimentatore CC ai morsetti di ingresso dell'alimentazione designati. Verificare che tensione e polarità siano corrette prima di alimentare l'unità. Utilizzare conduttori di sezione adeguata e fissarli saldamente nei morsetti.
4. 4 Collegare i dispositivi di rete utilizzando cavi RJ45 schermati per le porte in rame e cavi in fibra ottica multimodale appropriati per le porte SC. Assicurarsi che i connettori siano puliti e completamente inseriti. Instradare i cavi dati separatamente dalle linee di alimentazione ad alta tensione.
5. 5 Dopo aver effettuato tutti i collegamenti, ripristinare l'alimentazione dell'armadio e verificare che i LED di stato del dispositivo funzionino correttamente, inclusi alimentazione, stato del collegamento e attività di rete.
