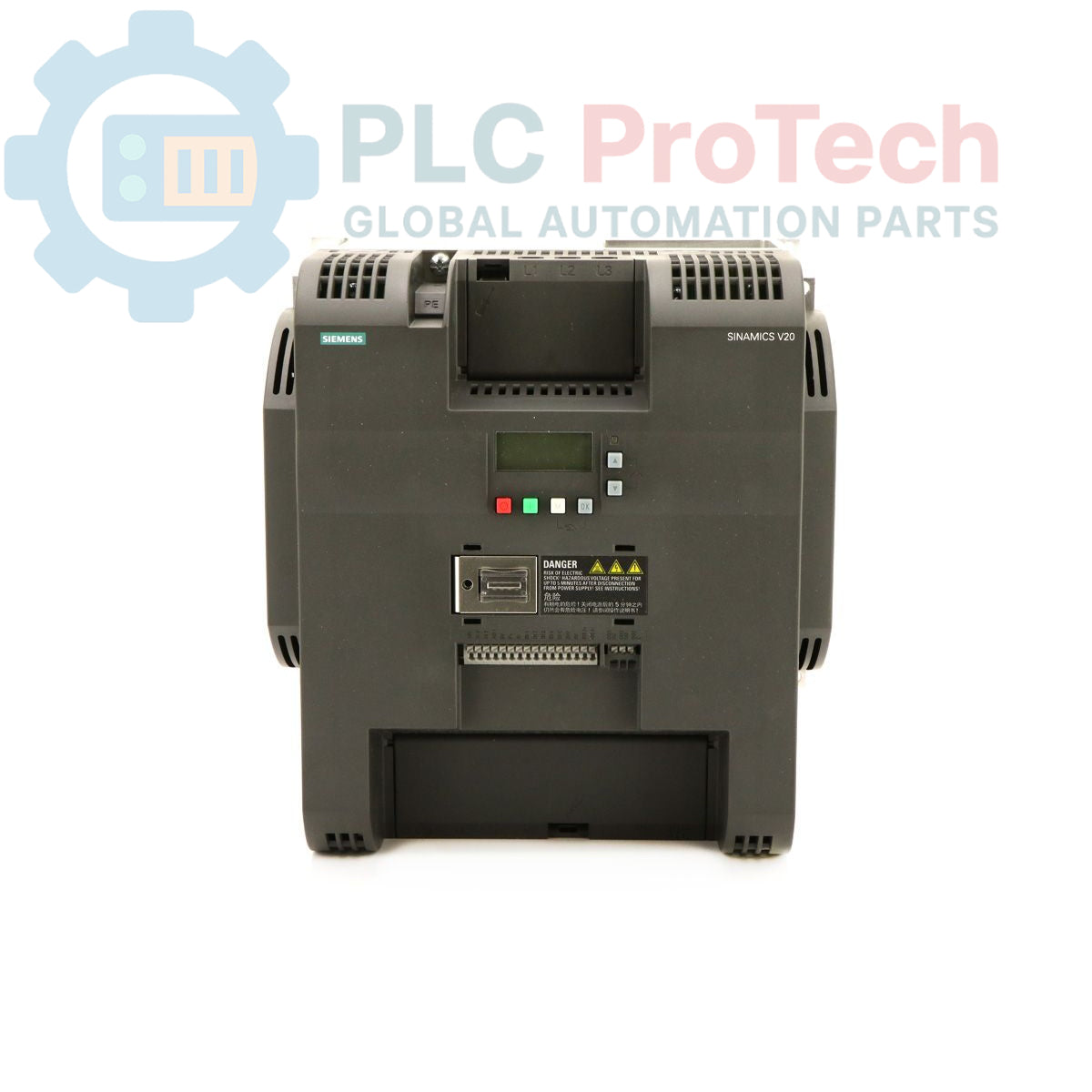

Siemens 6SL3210-5BE31-8UV0 SINAMICS V20 Azionamento a frequenza variabile

Descrizione

Il 6SL3210-5BE31-8UV0 è un inverter di frequenza compatto SINAMICS V20, progettato per il controllo preciso ed economico della velocità di motori asincroni trifase. Progettato per un'alimentazione 3AC da 380–480 V, questo azionamento offre potenze nominali flessibili: 18.5 kW con capacità di sovraccarico del 150% per cicli di avviamento impegnativi, oppure 22 kW con sovraccarico del 110% per applicazioni generiche. La serie V20 è ampiamente utilizzata per pompe, ventilatori, compressori e sistemi di trasporto. Include un Basic Operator Panel (BOP) integrato per un intuitivo controllo locale e supporta i protocolli USS/Modbus RTU per una perfetta integrazione in reti di automazione più ampie. L'unità è alloggiata in un robusto chassis di taglia E con grado di protezione IP20, ottimizzato per il montaggio in quadro elettrico.

Caratteristiche

• Potenze nominali: 18.5 kW (sovraccarico del 150%) / 22 kW (sovraccarico del 110%).
• Comunicazione: protocolli USS/Modbus RTU integrati.
• Interfaccia di controllo: 4 ingressi digitali, 2 uscite digitali, 2 ingressi analogici, 1 uscita analogica.
• Funzionamento locale: include un Basic Operator Panel (BOP) integrato.
• Robustezza: ingombro di taglia E con protezione IP20/UL open.
• Tensione di ingresso: 380–480 V 3AC (-15%/+10%).

Applicazioni

• Sistemi di pompaggio e controllo dei fluidi.
• Gestione della velocità di ventilatori e soffianti industriali.
• Controllo di compressori e unità di refrigerazione.
• Movimentazione dei materiali e regolazione della velocità dei nastri trasportatori.
• Applicazioni di base su macchine utensili.

Specifiche tecniche

Linee guida per l'installazione

• Montaggio in quadro: installare all'interno di un involucro elettrico ventilato per mantenere l'ambiente IP20 e prevenire il sovraccarico termico.

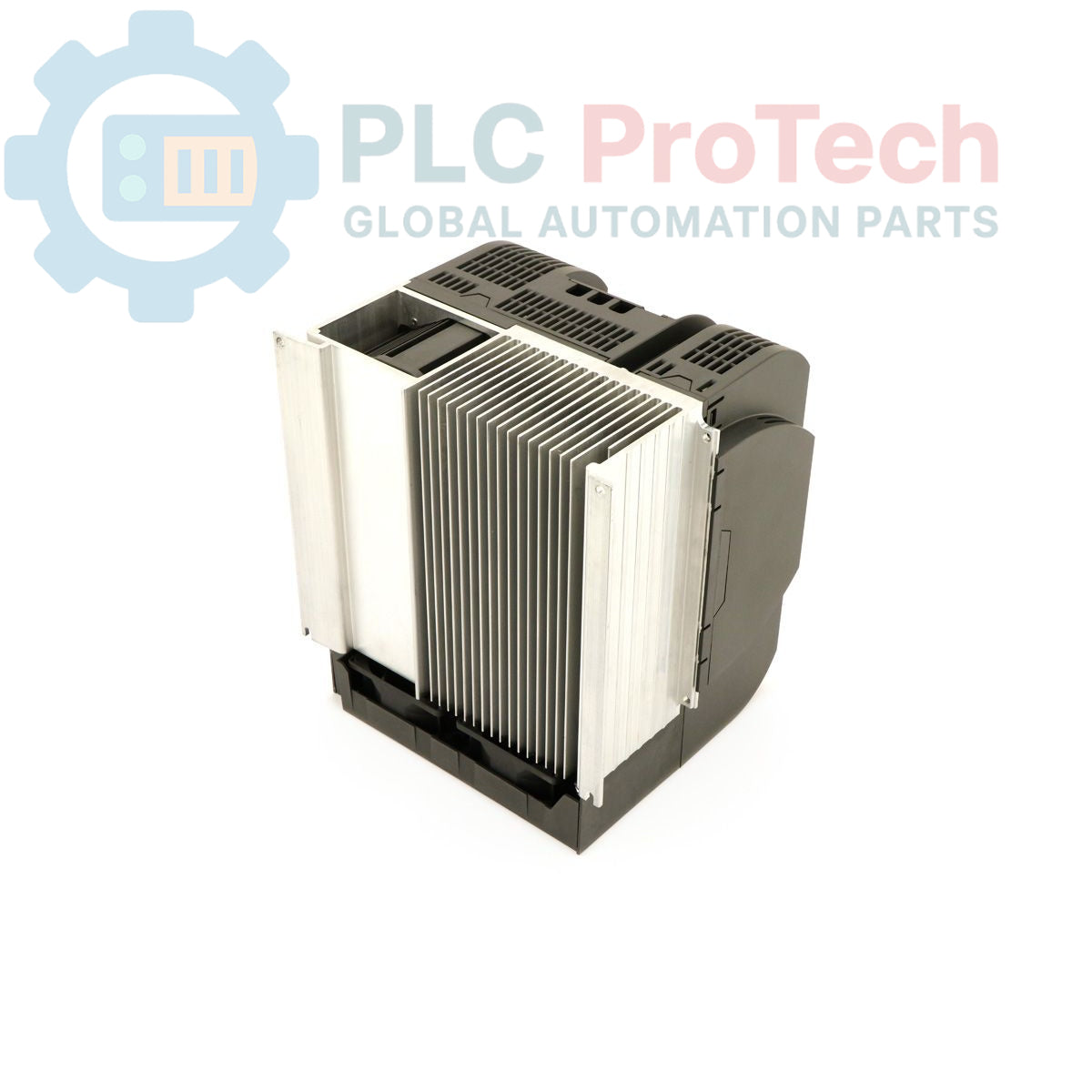

• Raffreddamento: garantire un flusso d'aria sufficiente intorno al dissipatore di calore di taglia E; mantenere le distanze minime richieste specificate nel manuale del prodotto.
• Cablaggio: utilizzare cavi motore schermati per ridurre al minimo le interferenze elettromagnetiche (EMI). Collegare il morsetto di terra di protezione (PE) a una solida sbarra di messa a terra del quadro.
• Configurazione: utilizzare il BOP integrato per impostare i parametri oppure collegarsi tramite Modbus RTU per la configurazione e il monitoraggio remoti.
• Alimentazione in ingresso: verificare che l'alimentazione trifase corrisponda alla tensione nominale di ingresso da 380–480 V AC prima dell'accensione, per evitare danni agli stadi di ingresso dell'azionamento.
