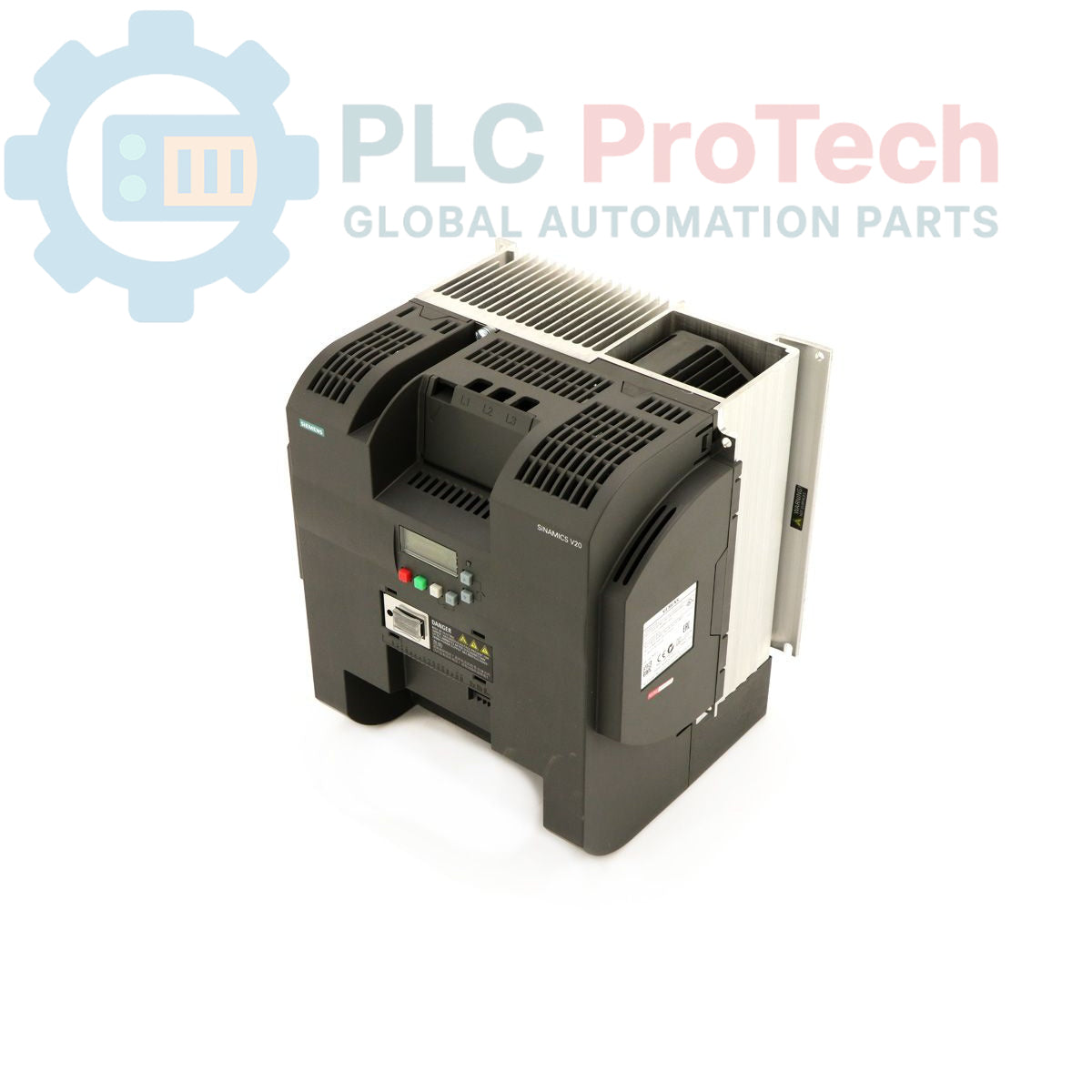

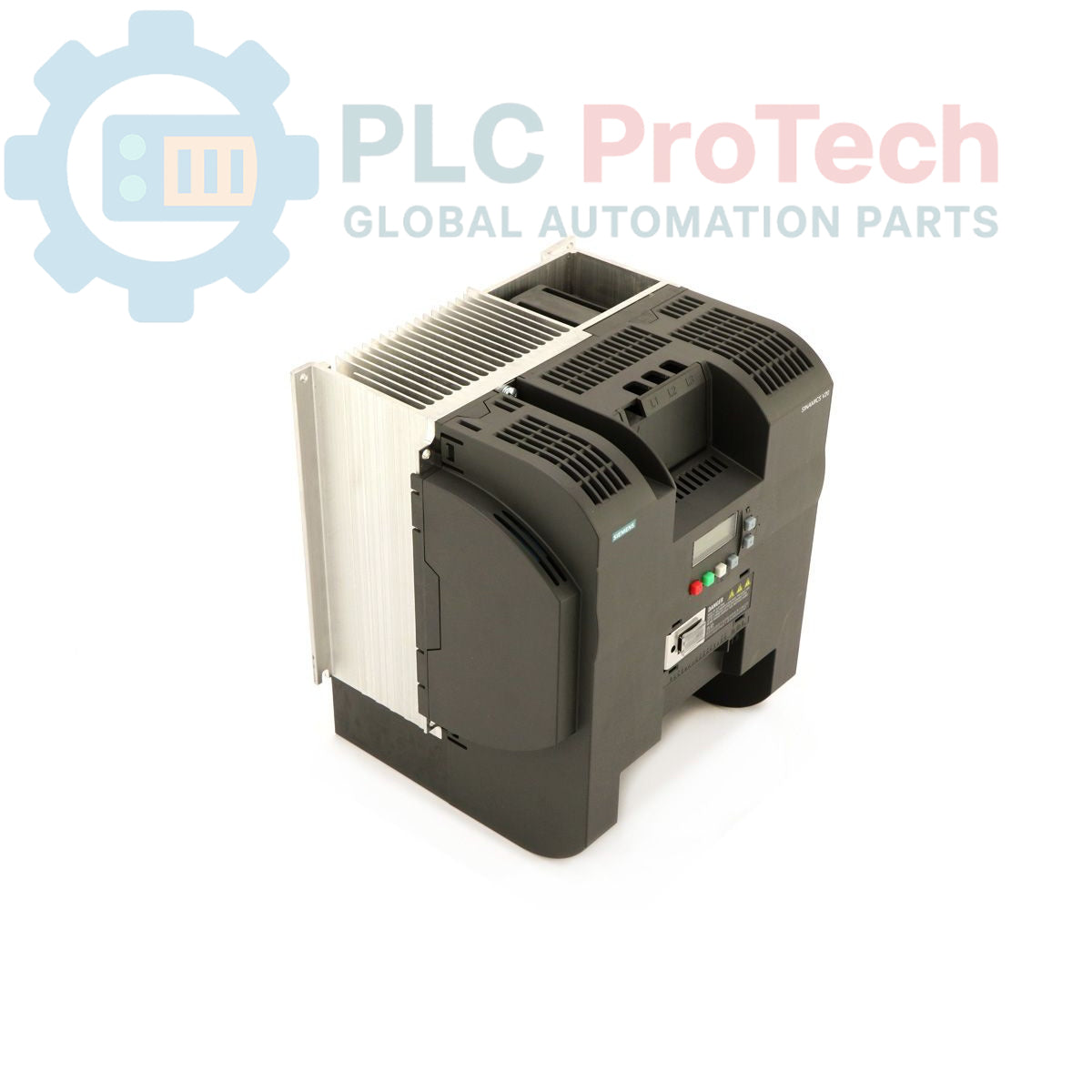

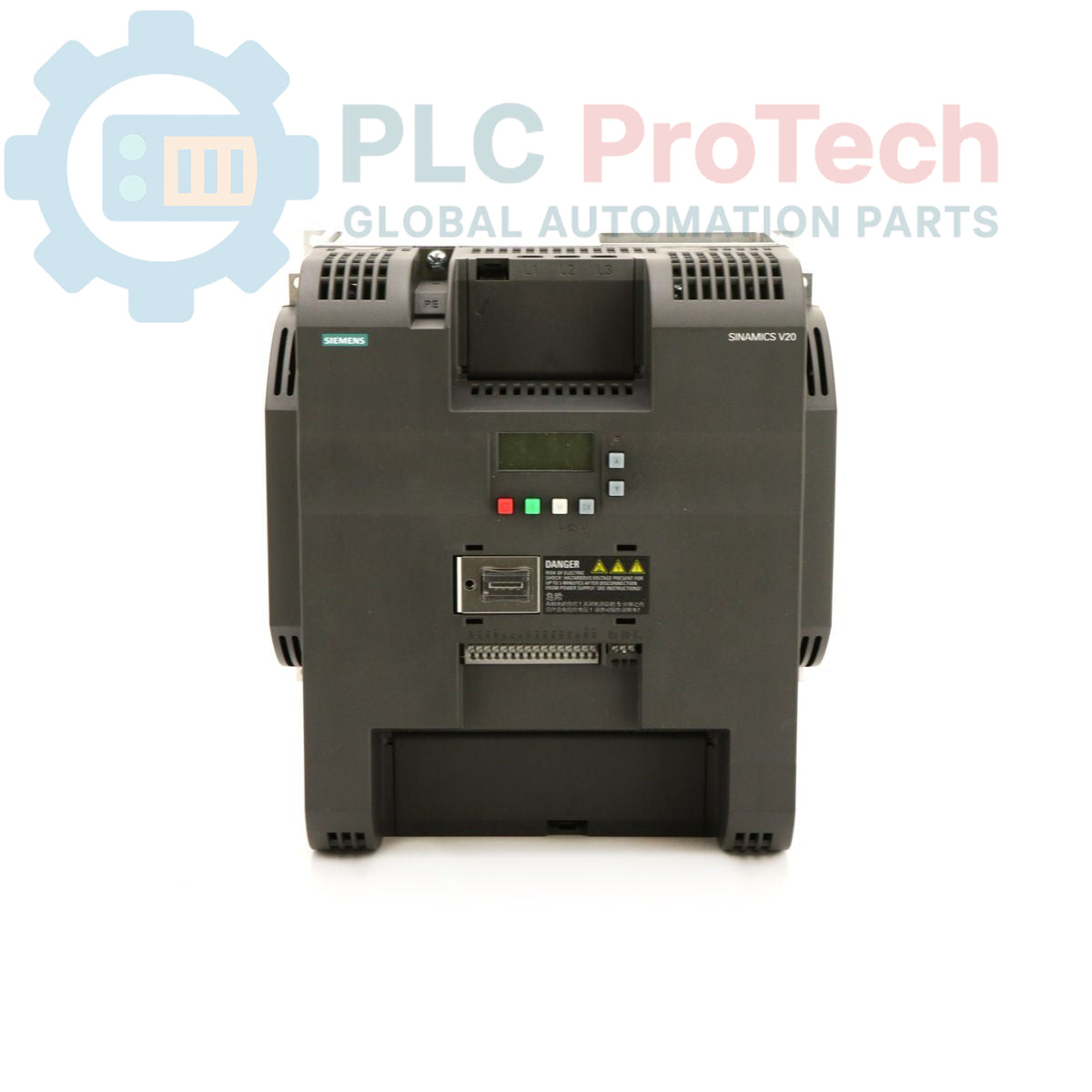

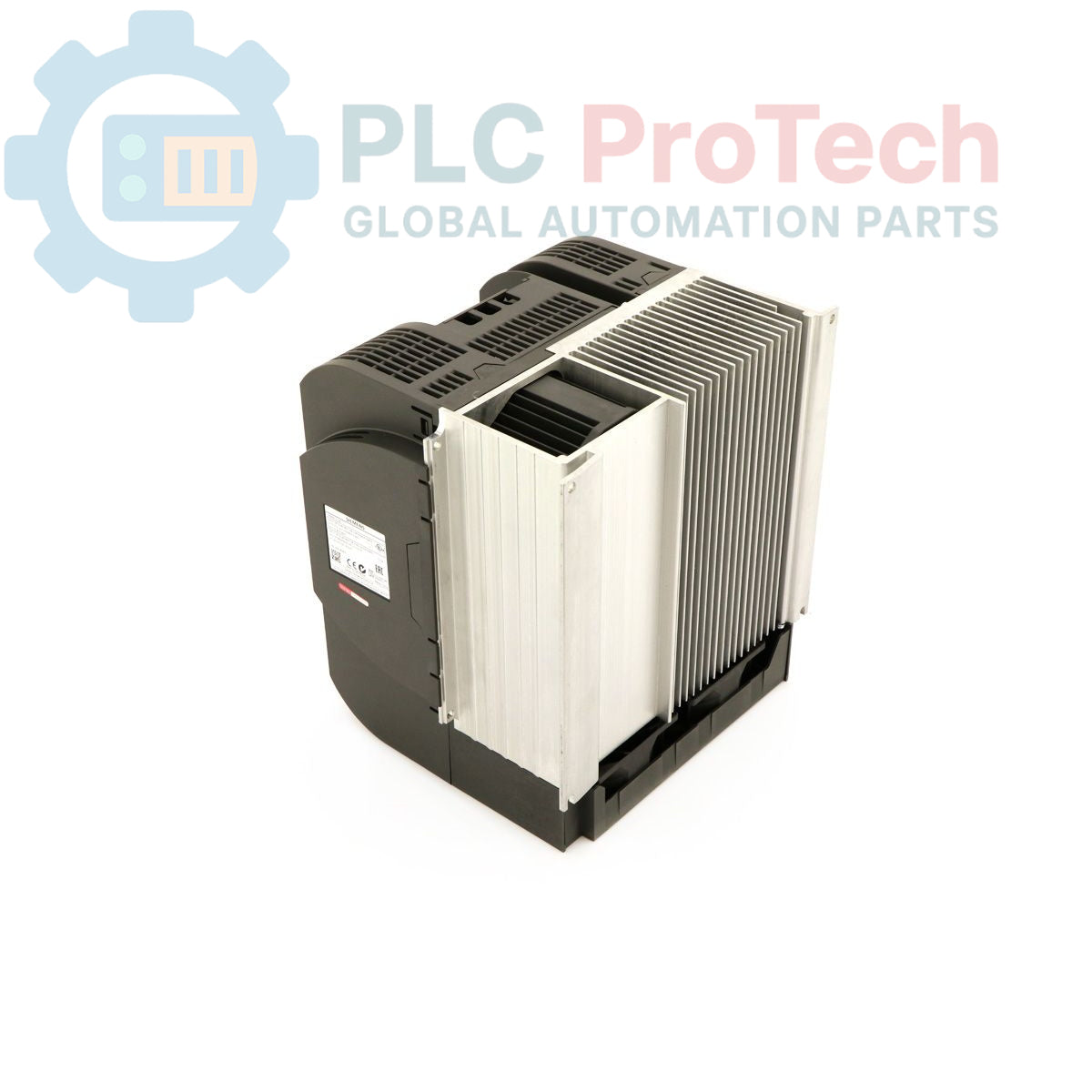

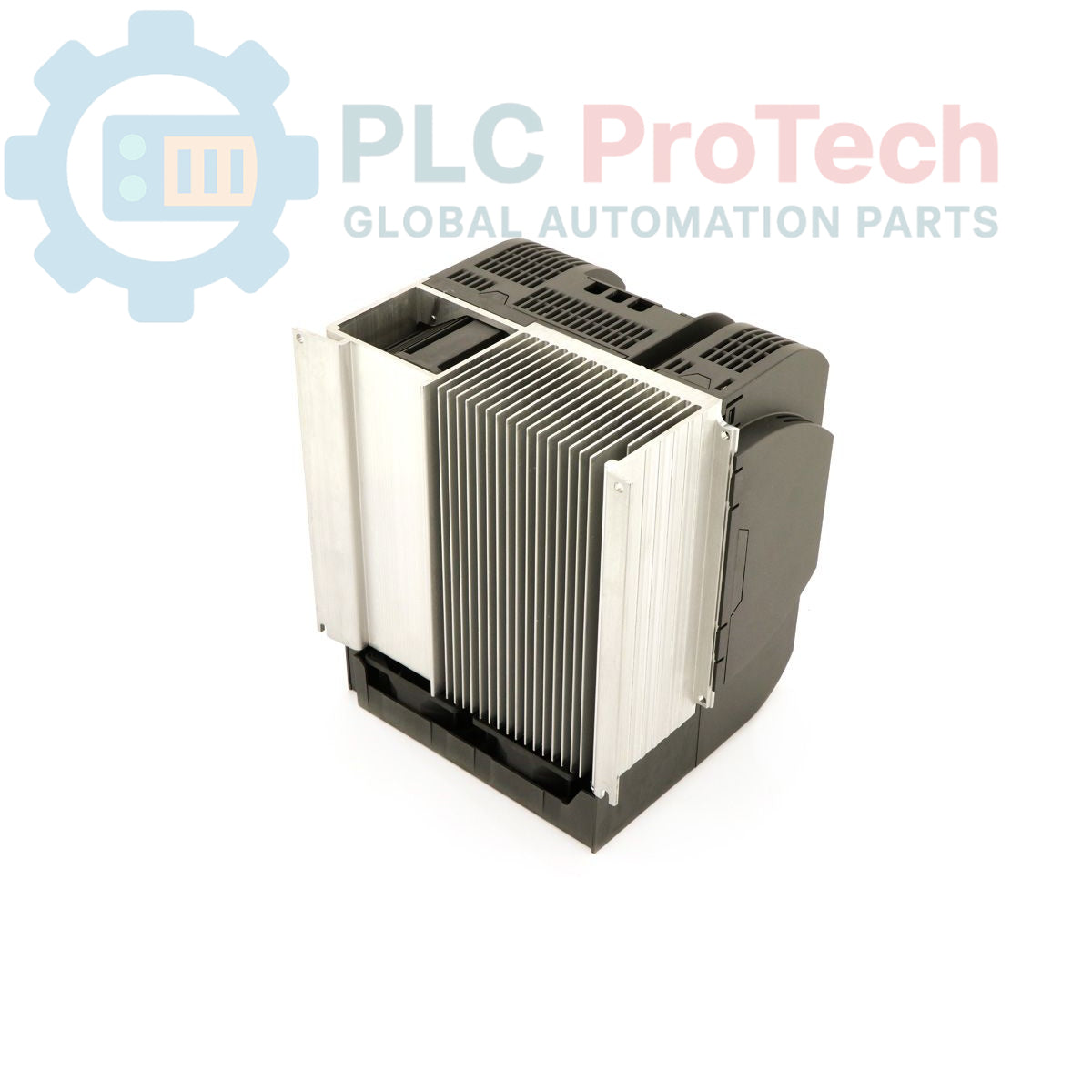

Siemens 6SL3210-5BE32-2UV0 SINAMICS V20 Convertitore di frequenza

Il 6SL3210-5BE32-2UV0 è un variatore di frequenza (VFD) della serie SINAMICS V20, progettato per il controllo ad alte prestazioni dei motori nelle applicazioni industriali. Questa unità è ottimizzata per ingressi di alimentazione da 380-480 V 3AC e fornisce una potenza nominale di uscita di 22 kW, con una capacità di sovraccarico del 150% per 60 secondi. Per le applicazioni con requisiti di coppia variabile, supporta una potenza nominale di uscita ridotta di 30 kW al 110% per 60 secondi. Grazie al design non filtrato, questo variatore include un'interfaccia I/O completa - 4 ingressi digitali, 2 uscite digitali, 2 ingressi analogici e 1 uscita analogica - oltre alla comunicazione fieldbus integrata USS/Modbus RTU e a un Basic Operator Panel (BOP) integrato per il controllo e la diagnostica locali.

Caratteristiche

• Doppie capacità di sovraccarico: Potenza nominale di 22 kW (sovraccarico del 150%) o 30 kW (sovraccarico del 110%).
• Comunicazione: Interfacce fieldbus USS/Modbus RTU integrate.
• I/O completi: 4 ingressi digitali, 2 uscite digitali, 2 ingressi analogici e 1 uscita analogica per un'integrazione versatile nel sistema.
• Interfaccia integrata: Basic Operator Panel (BOP) integrato per una configurazione intuitiva.
• Design compatto: Ingombro di dimensioni E, adatto alle installazioni in armadi di controllo industriali standard.

Applicazioni

• Azionamenti per pompe, ventilatori e compressori.
• Sistemi di trasporto e movimentazione dei materiali.
• Macchine centrifughe e miscelatori.
• Applicazioni generali di movimentazione e controllo della velocità in ambito industriale.

Specifiche tecniche

Linee guida per l'installazione

• Montaggio: Installare in posizione verticale all'interno di un armadio di controllo protetto (grado di protezione IP20). Garantire uno spazio sufficiente per il flusso d'aria sopra e sotto il variatore, così da favorire la dissipazione del calore.
• Cablaggio: Collegare l'ingresso CA trifase ai morsetti designati. Utilizzare cavi motore schermati per ridurre le interferenze elettromagnetiche (EMI).
• Configurazione: Utilizzare il BOP integrato o l'interfaccia fieldbus per impostare i parametri in base ai dati del motore e ai requisiti dell'applicazione.
• Ambiente: Assicurarsi che la temperatura ambiente di esercizio rimanga entro i limiti specificati per la serie SINAMICS V20, al fine di garantire una lunga durata.
