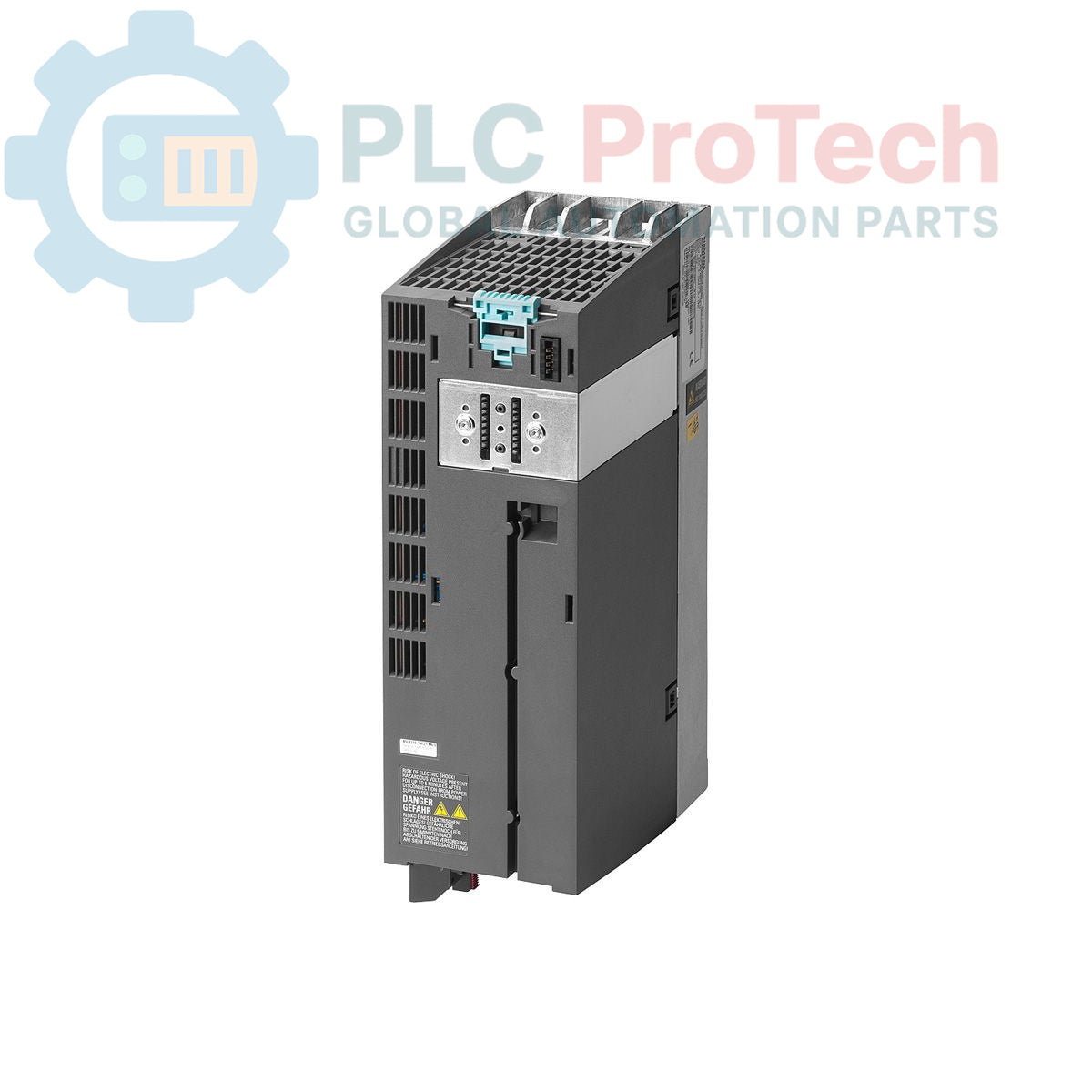

Siemens 6SL3210-1NE21-8AL0 Modulo di potenza SINAMICS G120 PM230

Descrizione

Il 6SL3210-1NE21-8AL0 è un modulo di potenza SINAMICS G120 (PM230) progettato per applicazioni con azionamenti a frequenza variabile (VFD) nell'automazione industriale. Questo modulo di potenza è dotato di un filtro integrato di classe A per ridurre le interferenze elettromagnetiche e presenta un grado di protezione IP20, che lo rende adatto al montaggio all'interno di quadri di comando standard. L'unità supporta una tensione di ingresso trifase di 380-480V AC (±10%) a una frequenza di 47-63 Hz.

Progettato per la massima flessibilità, questo modulo di dimensione FSB è destinato a funzionare insieme a diverse unità di controllo SINAMICS, in particolare CU240B/E-2 e CU230P-2 (con firmware V4.4 o superiore). Offre una capacità di potenza in uscita per sovraccarico ridotto ed è progettato per un'efficace gestione termica a temperature ambiente comprese tra 0 degC e +40 degC. Si noti che questa unità è attualmente classificata come obsoleta e non supporta funzioni di sicurezza integrate.

Caratteristiche

• Modulo di potenza: SINAMICS G120 PM230
• Filtro: Filtro EMC integrato di classe A
• Protezione: Grado di protezione IP20
• Potenza di ingresso: Trifase 380-480V AC (47-63 Hz)
• Compatibilità: Progettato per l'uso con le unità di controllo CU240B/E-2 e CU230P-2
• Capacità di sovraccarico: 150% per 3s, 110% per 57s, 100% per 240s
• Intervallo termico: Da 0 degC a +40 degC

Applicazioni

• Sistemi di controllo per pompe, ventilatori e compressori
• Automazione HVAC e gestione del flusso d'aria
• Sistemi di trasporto che richiedono il controllo regolato della velocità
• Manutenzione di sistemi di azionamento industriali legacy

Specifiche tecniche

Linee guida per l'installazione

• Montaggio: Installare in posizione verticale all'interno di un quadro elettrico per garantire un efficace raffreddamento per convezione; mantenere le distanze indicate nel manuale del PM230.
• Abbinamento dell'unità di controllo: Assicurarsi che l'unità di controllo abbinata (CU240B/E-2 o CU230P-2) disponga almeno della versione firmware V4.4 per garantire la compatibilità.
• Cablaggio: Collegare l'alimentazione trifase ai morsetti di ingresso L1, L2, L3 e il motore ai morsetti di uscita U, V, W, utilizzando cavi schermati di sezione adeguata per ridurre al minimo le emissioni EMC.
• Nota sulla sicurezza: Questo modulo non supporta funzioni di sicurezza integrate. Se sono necessarie operazioni critiche per la sicurezza, è necessario implementare misure di sicurezza esterne.
