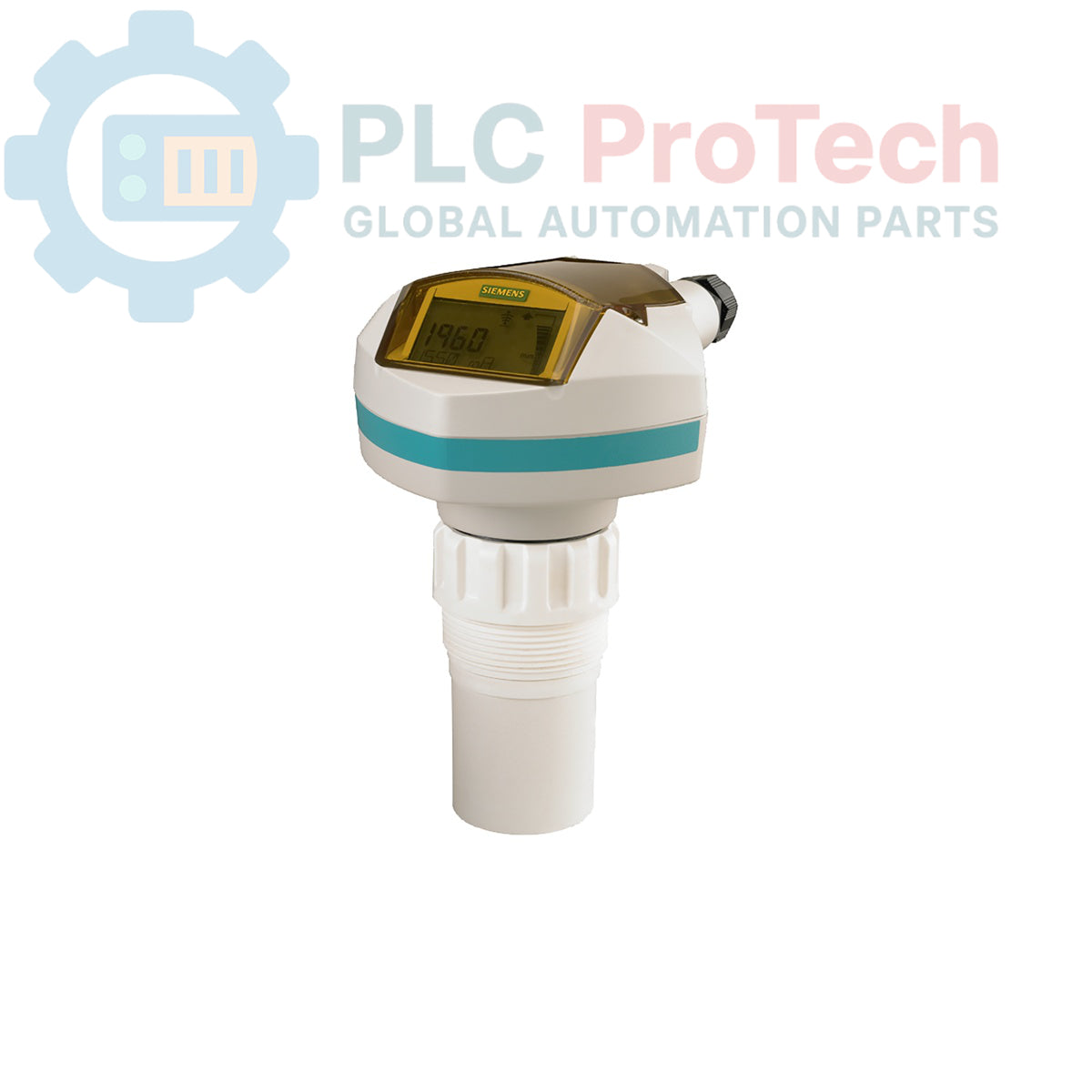

Siemens 7ML5221-1BC11 SITRANS Probe LU Trasmettitore di livello a ultrasuoni

Descrizione

Il 7ML5221-1BC11 è un trasmettitore di livello a ultrasuoni SITRANS Probe LU, progettato per il monitoraggio continuo, senza contatto, del livello e del volume di liquidi e fanghi. Questo dispositivo offre un campo di misura fino a 6 metri (20 ft) e utilizza un algoritmo avanzato di elaborazione degli echi per garantire prestazioni affidabili in diversi ambienti industriali. Dotato di un'uscita di comunicazione 4-20 mA HART, consente una facile integrazione nei sistemi di controllo esistenti e nelle architetture di monitoraggio remoto. Il trasmettitore è dotato di un trasduttore in copolimero PVDF durevole e di un attacco al processo G 2" (BSPP), che lo rendono adatto a un'ampia gamma di tipi di serbatoi e condizioni di processo.

Caratteristiche

• Tecnologia: Misura a ultrasuoni senza contatto del livello e del volume.
• Campo di misura: Fino a 6 metri (20 ft).
• Uscita: 4-20 mA con comunicazione HART.
• Materiale del trasduttore: Copolimero PVDF (resistente agli agenti chimici).
• Attacco al processo: G 2" (BSPP), EN ISO 228-1.
• Custodia: Plastica (PBT) con 2 ingressi cavo M20.
• Certificazioni: Uso generale, FM, CSA, CE, C-TICK, KCC.

Applicazioni

• Monitoraggio del livello dei liquidi in serbatoi di stoccaggio e recipienti di processo.
• Misura del livello di fanghi in applicazioni industriali per rifiuti o minerarie.
• Calcolo del volume per lo stoccaggio di sostanze chimiche.
• Monitoraggio delle acque reflue e dei servizi di pubblica utilità.

Specifiche tecniche

Linee guida per l'installazione

• Montaggio: Installare il trasmettitore in posizione verticale, assicurandosi che la superficie del trasduttore sia libera da ostacoli quali agitatori, tubi di riempimento o pareti del serbatoio che potrebbero causare echi falsi.
• Ambiente: Evitare di installare l'unità in aree caratterizzate da forte turbolenza o da un'eccessiva formazione di schiuma sulla superficie del liquido, poiché queste condizioni possono ostacolare la propagazione delle onde ultrasoniche.
• Cablaggio: Utilizzare cavi schermati a doppino intrecciato per il circuito 4-20 mA HART, al fine di prevenire le interferenze elettromagnetiche. Assicurarsi che tutti i pressacavi siano serrati saldamente per mantenere l'integrità della custodia.
• Configurazione: Utilizzare il protocollo HART per configurare parametri quali le dimensioni del serbatoio, il tipo di materiale e le costanti di smorzamento durante la fase iniziale di messa in servizio.
• Manutenzione: Ispezionare periodicamente la superficie del trasduttore per verificare l'eventuale presenza di depositi; pulirla utilizzando materiali non abrasivi per garantire l'accuratezza del segnale.
