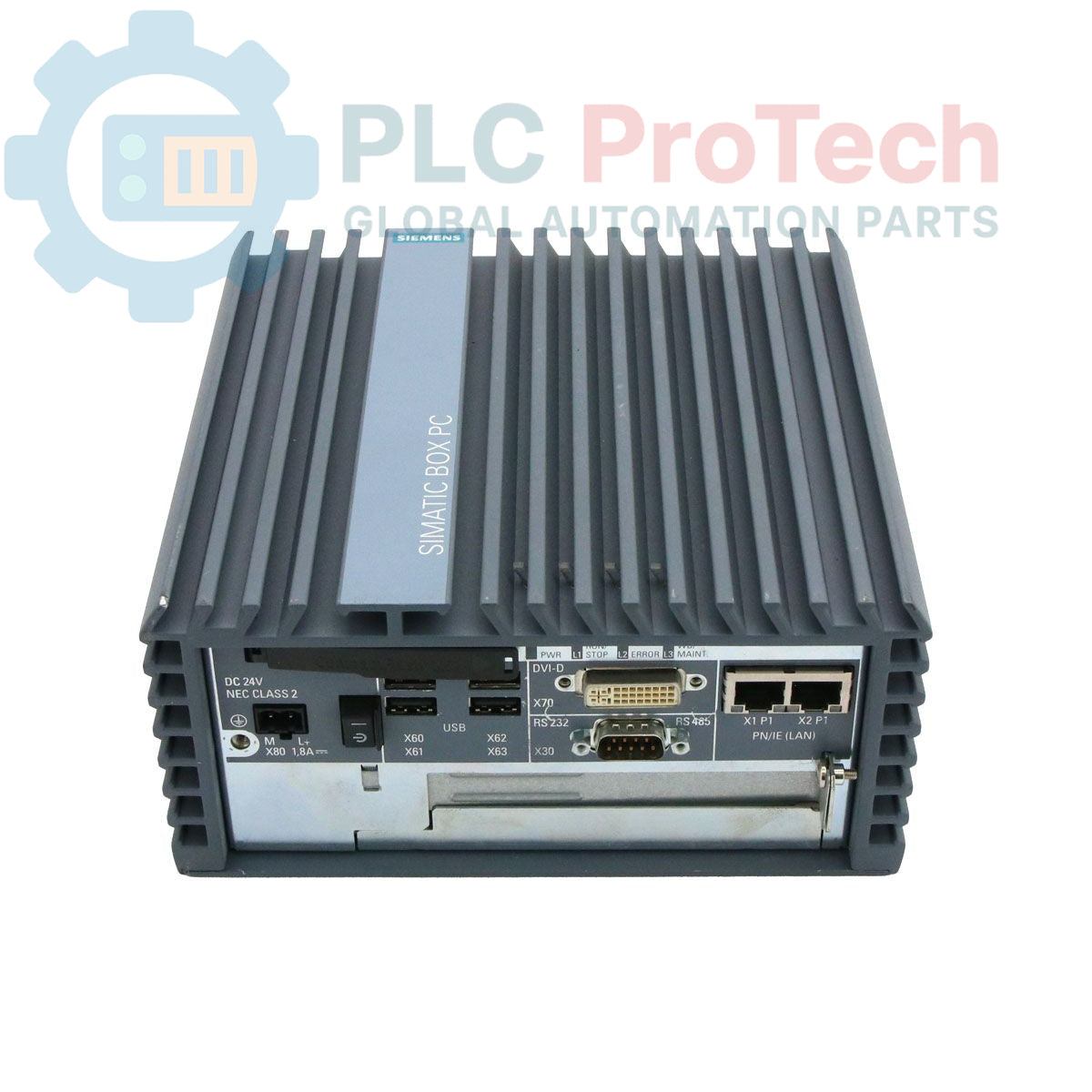

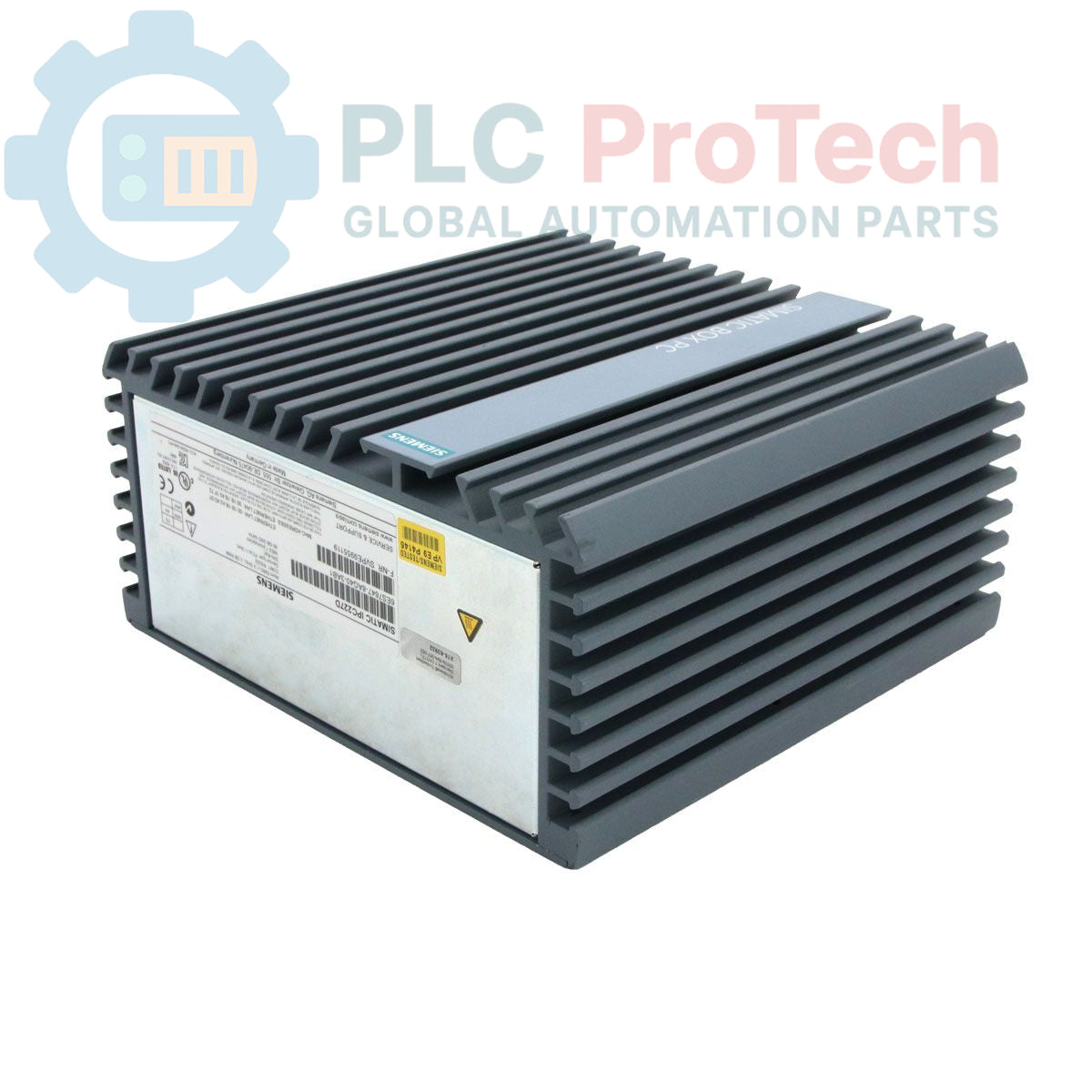

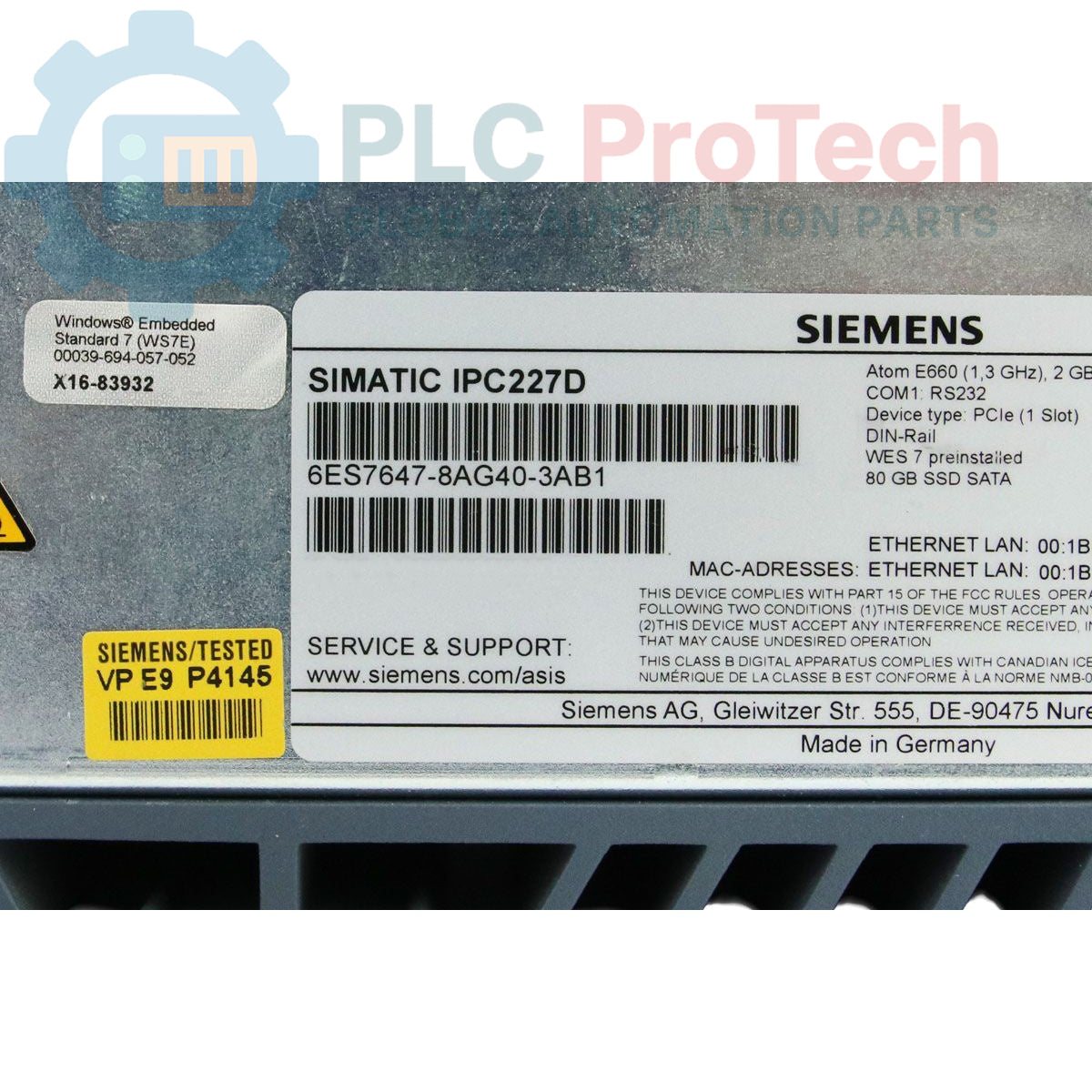

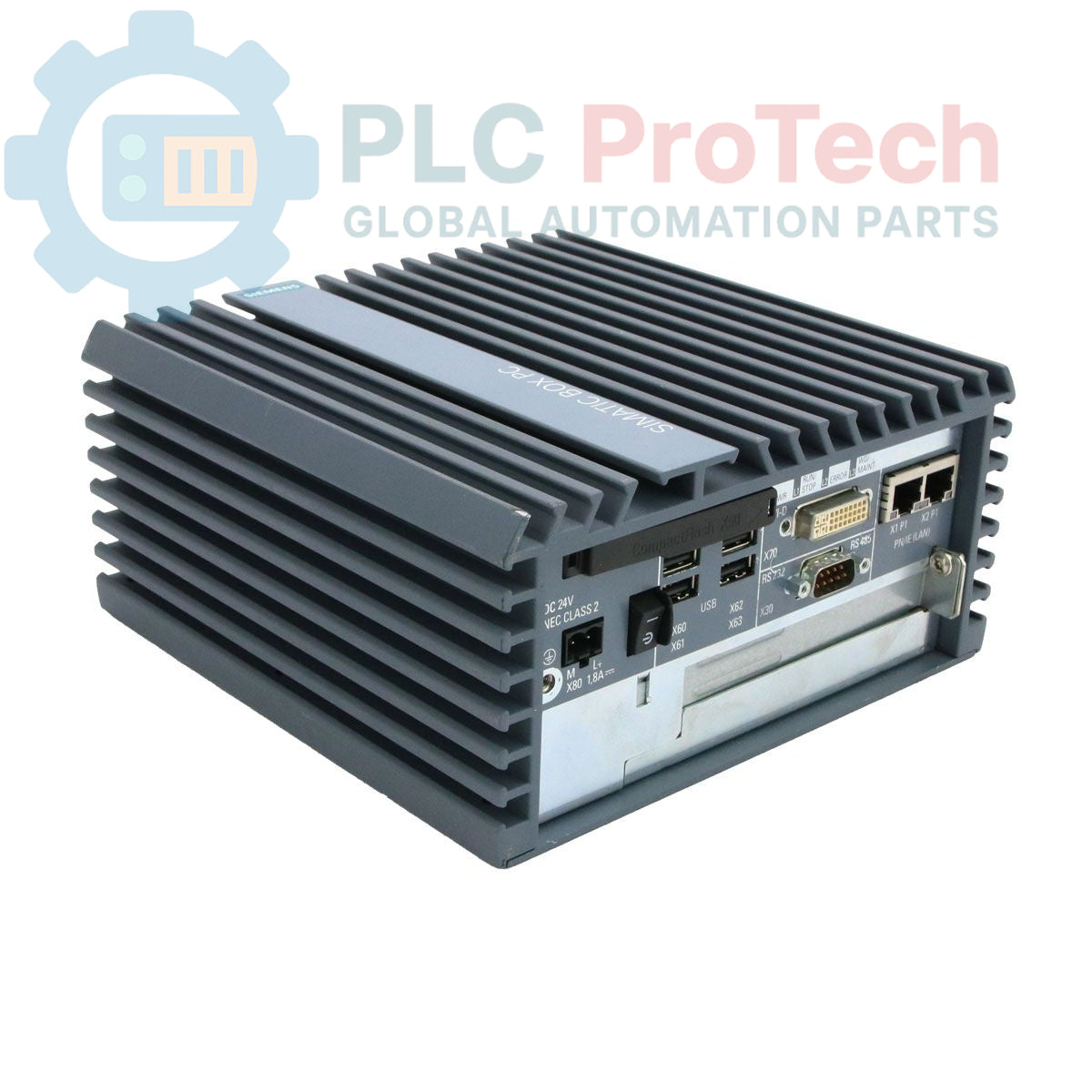

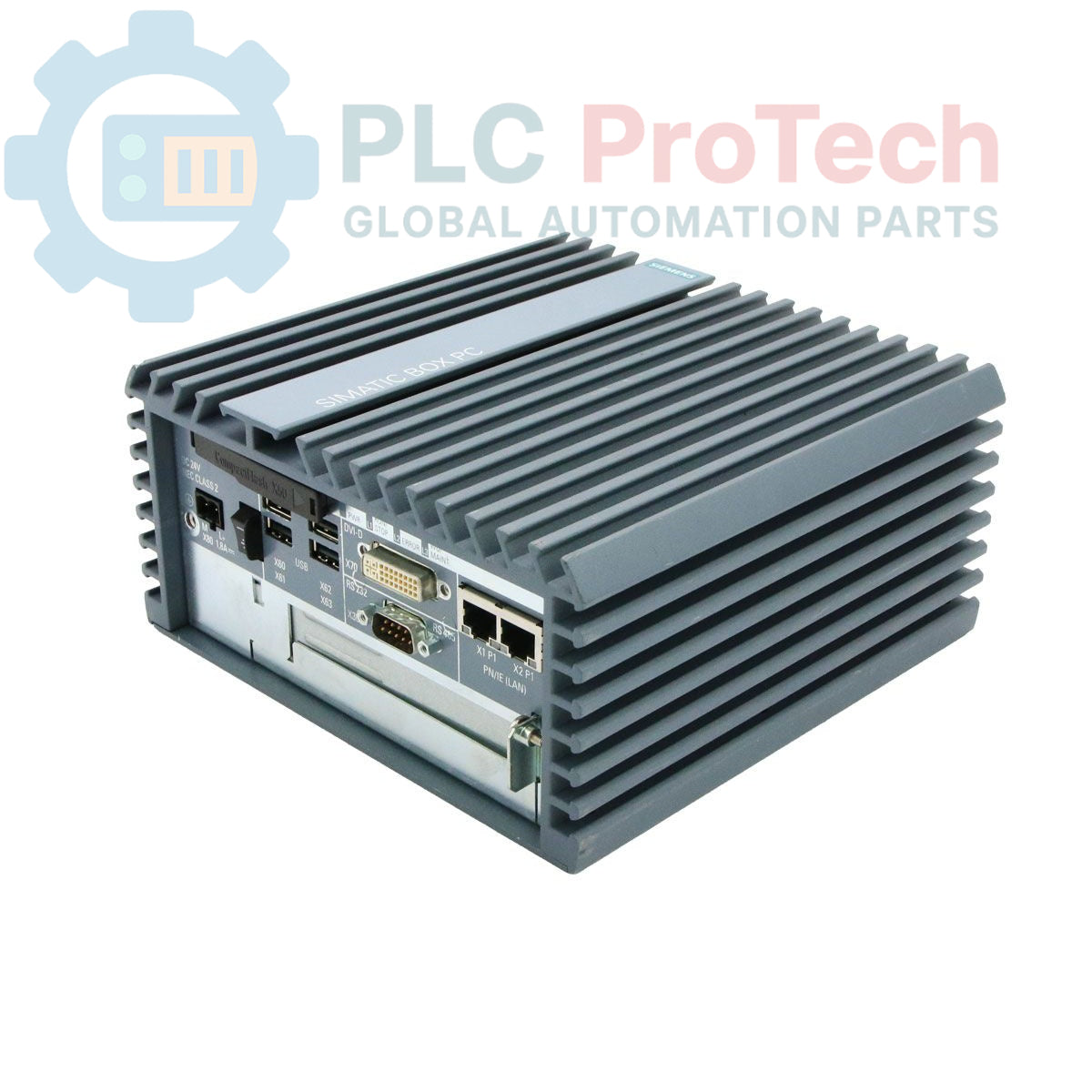

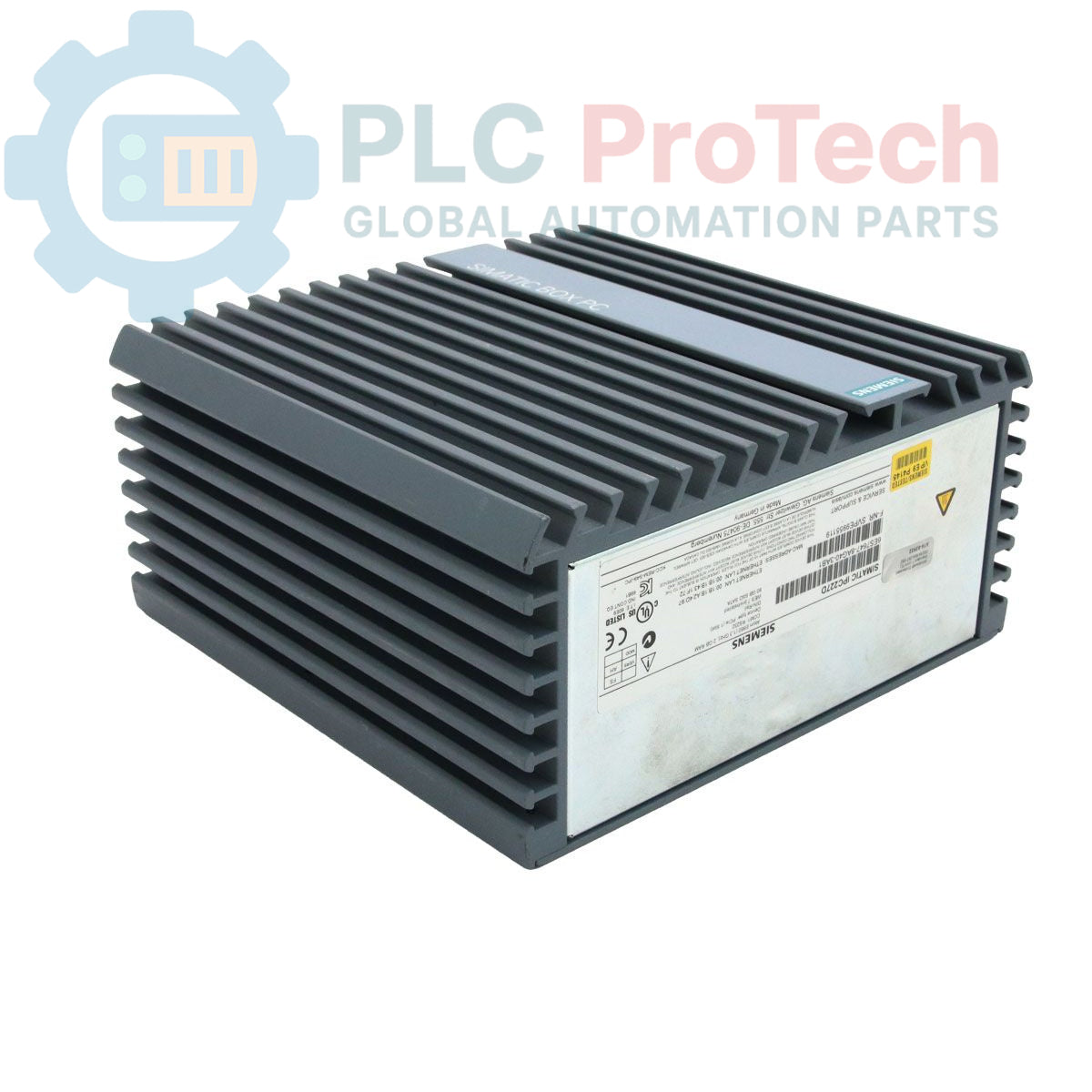

Siemens SIMATIC IPC277D 6ES7647-8AG40-3AB1 PC Nanobox

Descrizione

Questo è un Nanobox PC Siemens SIMATIC IPC277D, modello 6ES7647-8AG40-3AB1, progettato per applicazioni di elaborazione industriale integrata senza manutenzione. È dotato di un processore Intel ATOM E660 (1,3 GHz), 2 GB di RAM e un disco a stato solido SATA da 80 GB per garantire prestazioni affidabili in ambienti impegnativi. L'unità funziona con un'alimentazione industriale da 24 V CC e offre un'ampia connettività tramite due porte Ethernet Gigabit, USB 2.0 e un'interfaccia seriale. Questa configurazione viene fornita con Windows Embedded Standard 7 SP1 e non include software SIMATIC preinstallato.

Caratteristiche

• Processore Intel ATOM E660 con frequenza operativa di 1,3 GHz.
• 2 GB di memoria di sistema (RAM) installata.
• Unità a stato solido SATA (SSD) da 80 GB per l'archiviazione.
• Due porte Ethernet RJ45 10/100/1000 Mbps per la connettività di rete.
• Un'interfaccia grafica DVI-D per l'uscita video.
• Quattro porte USB 2.0 ad alta corrente.
• Una porta seriale RS232 (COM1).
• Slot CompactFlash integrato per l'archiviazione rimovibile.
• Uno slot PCIe per l'espansione hardware.
• Progettato per il montaggio su guide DIN standard.

Applicazioni

• Sistemi di controllo delle macchine e acquisizione dati.
• Visualizzazione dei processi (HMI) e client SCADA.
• Gateway industriali e convertitori di protocolli di comunicazione.
• Logica di automazione e controllo integrata.
• Sistemi logistici e di movimentazione dei materiali.

Specifiche tecniche

Linee guida per l'installazione

1. 1 Montare saldamente il Nanobox PC su una guida DIN standard da 35 mm all'interno di un quadro industriale idoneo, che offra protezione dagli agenti ambientali.
2. 2 Collegare un conduttore dedicato di terra di protezione (PE) al terminale di messa a terra designato sul telaio, per garantire la sicurezza elettrica e l'immunità ai disturbi.
3. 3 Collegare l'alimentatore da 24 V CC ai morsetti di ingresso dell'alimentazione. Verificare la polarità corretta (+/-) prima di alimentare il circuito, per evitare danni all'unità.
4. 4 Collegare tutti i cavi di comunicazione e I/O richiesti, inclusi Ethernet, USB, DVI-D e le connessioni seriali. Assicurarsi che tutti i connettori siano inseriti completamente e fissati.
5. 5 Assicurarsi che intorno al telaio del PC sia mantenuto uno spazio sufficiente per la ventilazione, così da garantire un'adeguata dissipazione del calore. Non ostruire le aperture di ventilazione.
