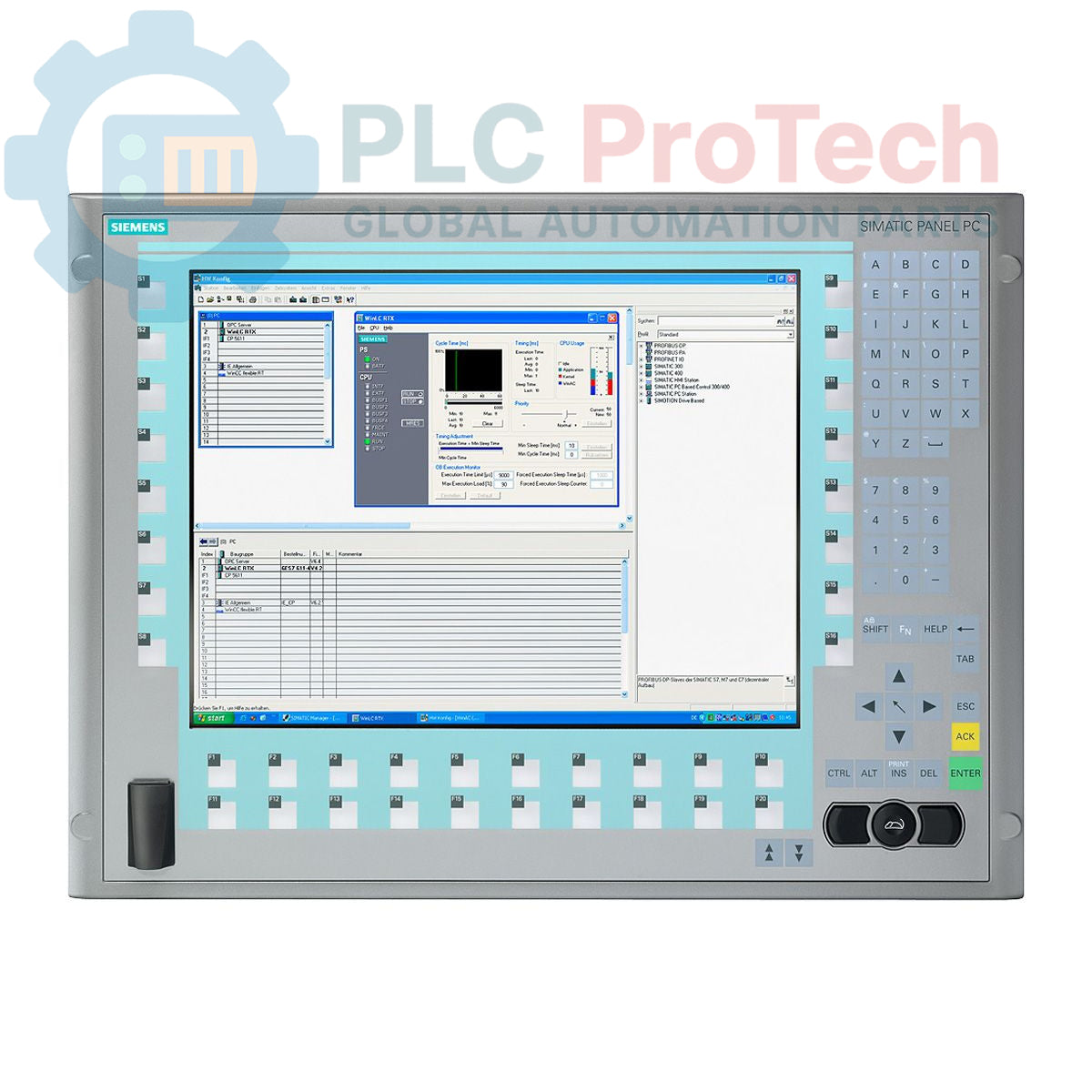

Siemens SIMATIC IPC677C 6AV7893-0BG02-1AB0 Panel PC

Descrizione

Questo è un SIMATIC HMI IPC677C Panel PC Siemens, modello 6AV7893-0BG02-1AB0, progettato per applicazioni HMI (interfaccia uomo-macchina) e di controllo impegnative in ambienti industriali. È dotato di un processore Intel Core i7-610E, 1 GB di RAM DDR3 e un sistema di archiviazione ridondante con due dischi rigidi SATA da 320 GB in configurazione RAID1. L'unità include un display da 15 pollici con tastierino e una risoluzione di 1024x768 pixel. Le funzioni di monitoraggio integrate per watchdog, temperatura e stato della ventola garantiscono l'affidabilità operativa. Questa configurazione specifica è alimentata da un alimentatore CA da 110/230 V e viene fornita con Windows XP Professional preinstallato.

Caratteristiche

• Display integrato da 15 pollici con tastierino e risoluzione di 1024x768.
• Controller RAID integrato con due dischi rigidi da 320 GB in configurazione con mirroring (RAID1) per la ridondanza dei dati.
• Monitoraggio del sistema integrato per il timer watchdog, la temperatura interna e la velocità della ventola.
• Doppie porte Ethernet Gigabit per la connettività di rete.
• Comoda porta USB anteriore per un accesso facile.
• Espandibile con due slot PCI disponibili.
• Preinstallato con Windows XP Professional SP3 (multilingue).

Applicazioni

• Visualizzazione e controllo dei processi (SCADA/HMI)
• Acquisizione e registrazione dei dati
• Pannelli di controllo delle macchine
• Terminali per sistemi di esecuzione della produzione (MES)
• Gateway per l'automazione industriale

Specifiche tecniche

Linee guida per l'installazione

1. 1
   Disalimentazione dell'apparecchiatura: Isolare, bloccare e contrassegnare tutte le fonti di alimentazione del pannello di controllo o dell'armadio prima di iniziare i lavori. Verificare l'assenza di tensione con un misuratore adeguatamente dimensionato.
2. 2
   Preparazione della sede di montaggio: Assicurarsi che le dimensioni dell'apertura del pannello siano corrette e che la superficie di montaggio sia pulita, piana e in grado di sostenere il peso dell'unità (17.45 kg).
3. 3
   Montaggio del Panel PC: Inserire con cautela l'unità nell'apertura del pannello. Fissarla dalla parte posteriore utilizzando tutti i morsetti di montaggio forniti e serrandoli uniformemente alla coppia specificata dal produttore per garantire una tenuta adeguata.
4. 4
   Collegamento della terra di protezione: Collegare il terminale di terra di protezione (PE) dello chassis alla messa a terra principale del sistema utilizzando un conduttore a bassa impedenza di sezione adeguata. Si tratta di un collegamento di sicurezza fondamentale.
5. 5
   Collegamento dell'alimentazione e delle periferiche: Collegare il cavo di alimentazione CA da 110/230 V. Collegare i cavi di comunicazione Ethernet, USB e seriale secondo necessità, assicurando un adeguato scarico della trazione e instradandoli lontano dalle fonti di elevato rumore.
6. 6
   Controlli finali e riaccensione: Dopo aver verificato che tutti i collegamenti siano saldi, rimuovere i dispositivi LOTO e riattivare l'alimentazione dell'armadio. Osservare il Panel PC durante la sequenza di avvio per confermare il normale funzionamento.
