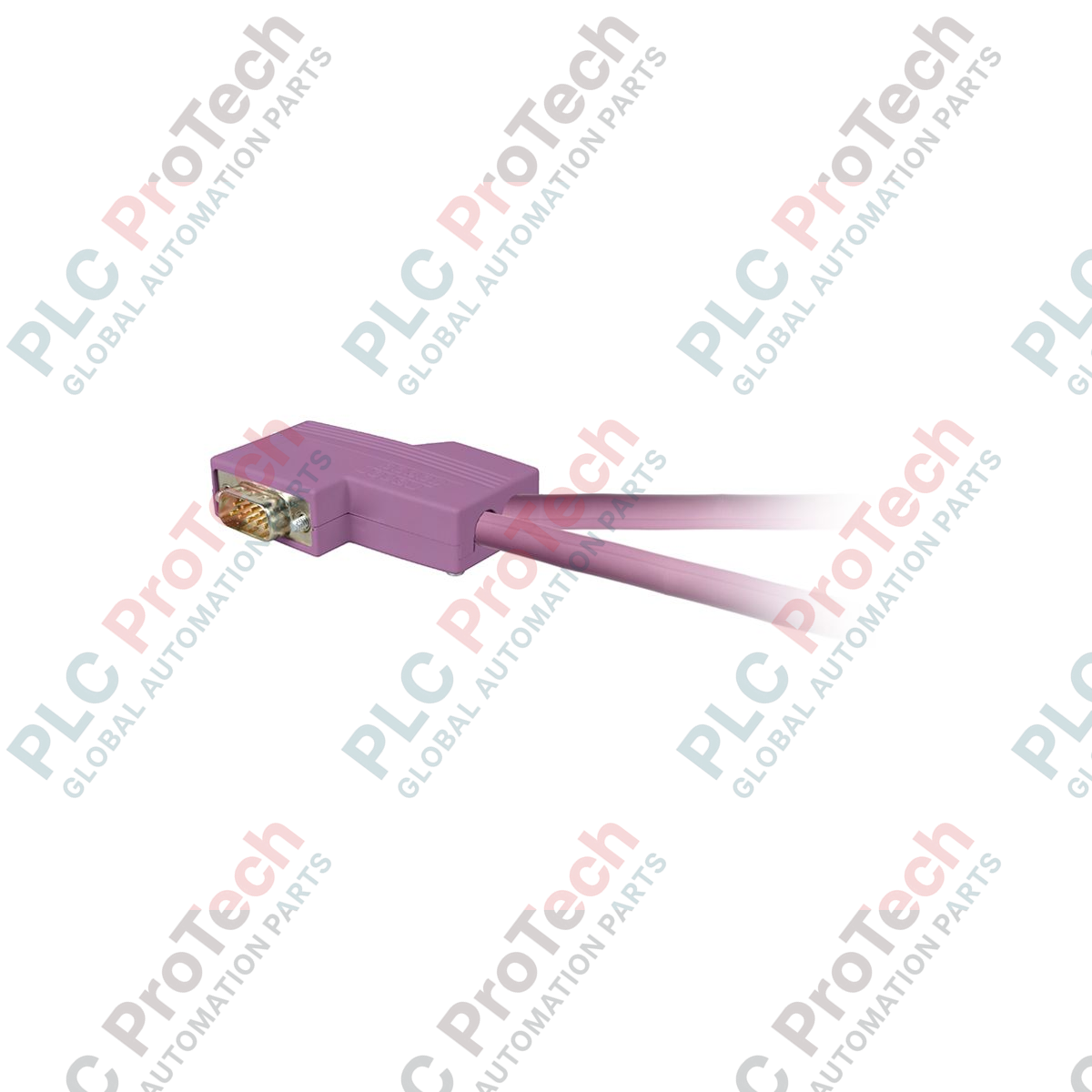

TSXPBSCA100 Schneider Electric Modicon Quantum Cavo Profibus DP da 100m

Panoramica del prodotto

Il TSXPBSCA100 (TSXPBSCA100) è un cavo di comunicazione Profibus DP di qualità premium, progettato per la trasmissione dati ad alta velocità all'interno delle piattaforme di automazione Schneider Electric Modicon Quantum e Premium. Questo cavo sfuso avvolto in bobina da 100 m (328 ft) è progettato specificamente per facilitare una connettività affidabile tra i moduli master/slave Profibus e i dispositivi di campo nelle architetture I/O distribuite. Utilizzato ampiamente in settori industriali su larga scala come il trattamento delle acque e delle acque reflue, l'assemblaggio automobilistico e la lavorazione chimica, il TSXPBSCA100 garantisce comunicazioni a bassa latenza su lunghe distanze. La sua schermatura di livello industriale è fondamentale per mantenere l'integrità del segnale in ambienti saturi di interferenze elettromagnetiche (EMI), prevenendo efficacemente la perdita di pacchetti dati e riducendo al minimo i tempi di inattività del sistema legati alla rete.

Configurazione tecnica

Il TSXPBSCA100 è un cavo coassiale doppio specializzato basato su RS-485, ottimizzato per il protocollo Profibus DP (periferia decentralizzata). L'architettura interna presenta conduttori in rame ad alta purezza protetti da una schermatura a treccia ad alta densità e da un rivestimento in lamina, che forniscono una protezione a doppio strato contro il rumore ad alta frequenza e i transitori elettrici. La guaina esterna è composta da un materiale durevole e ritardante di fiamma, in grado di resistere alle sollecitazioni delle canaline portacavi e dei condotti industriali. Questo cavo è progettato per l'uso con connettori Profibus D-Sub standard a 9 pin e supporta velocità di trasmissione fino a 12 Mbps. La lunghezza di 100 m offre la flessibilità necessaria per configurazioni di stabilimento estese, consentendo il posizionamento strategico dei nodi I/O remoti senza la necessità di ripetitori frequenti.

Specifiche tecniche

Domande frequenti tecniche

Il cavo TSXPBSCA100 può essere utilizzato sia per Profibus DP sia per Profibus PA?

Questo cavo è ottimizzato specificamente per Profibus DP (RS-485). Sebbene il livello fisico di Profibus PA sia diverso (Manchester Bus Powered), il TSXPBSCA100 è lo standard per la comunicazione DP ad alta velocità tra PLC e dispositivi come azionamenti a velocità variabile o I/O remoti.

È necessario utilizzare connettori specifici con questa bobina da 100 m?

Sì, per garantire l'affidabilità industriale, si consiglia di utilizzare i connettori Profibus Schneider Electric 490NAE91102 o equivalenti. Questi connettori integrano le resistenze di terminazione necessarie alle estremità fisiche del segmento di rete.

Qual è la lunghezza massima del segmento supportata da questo cavo a 1.5 Mbps?

Secondo gli standard Profibus, un singolo segmento che utilizza questo tipo di cavo di alta qualità può raggiungere fino a 200 m a 1.5 Mbps. Per la velocità massima di 12 Mbps, la lunghezza del segmento generalmente non dovrebbe superare i 100 m senza un ripetitore.

Guida all'ingegneria e all'installazione

• Raggio minimo di curvatura: Durante l'installazione, rispettare rigorosamente un raggio minimo di curvatura di almeno 75 mm. Piegare o curvare eccessivamente il TSXPBSCA100 può deformare il dielettrico interno e la geometria della schermatura, causando disadattamenti di impedenza e riflessioni del segnale che provocano errori intermittenti sul bus.

• Continuità della schermatura: Quando si spelano i cavi per assemblare il connettore, assicurarsi che la schermatura a treccia sia a contatto per 360 gradi con l'alloggiamento metallico del connettore Profibus. Ciò garantisce un percorso continuo verso terra per il rumore indotto, fondamentale per le velocità dati elevate di 12 Mbps.

• Separazione dai cavi di alimentazione: Per evitare l'accoppiamento induttivo, mantenere una distanza minima di 20 cm tra il TSXPBSCA100 e i cavi di alimentazione CA (superiori a 230V). Se il cavo di comunicazione deve attraversare un cavo di alimentazione, assicurarsi che lo faccia con un angolo di 90 gradi.

• Verifica della terminazione: Verificare sempre che gli interruttori di terminazione sui connettori del primo e dell'ultimo nodo fisico del segmento da 100 m siano impostati sulla posizione "ON". I nodi intermedi devono avere l'interruttore di terminazione impostato su "OFF" per prevenire l'attenuazione del segnale.
