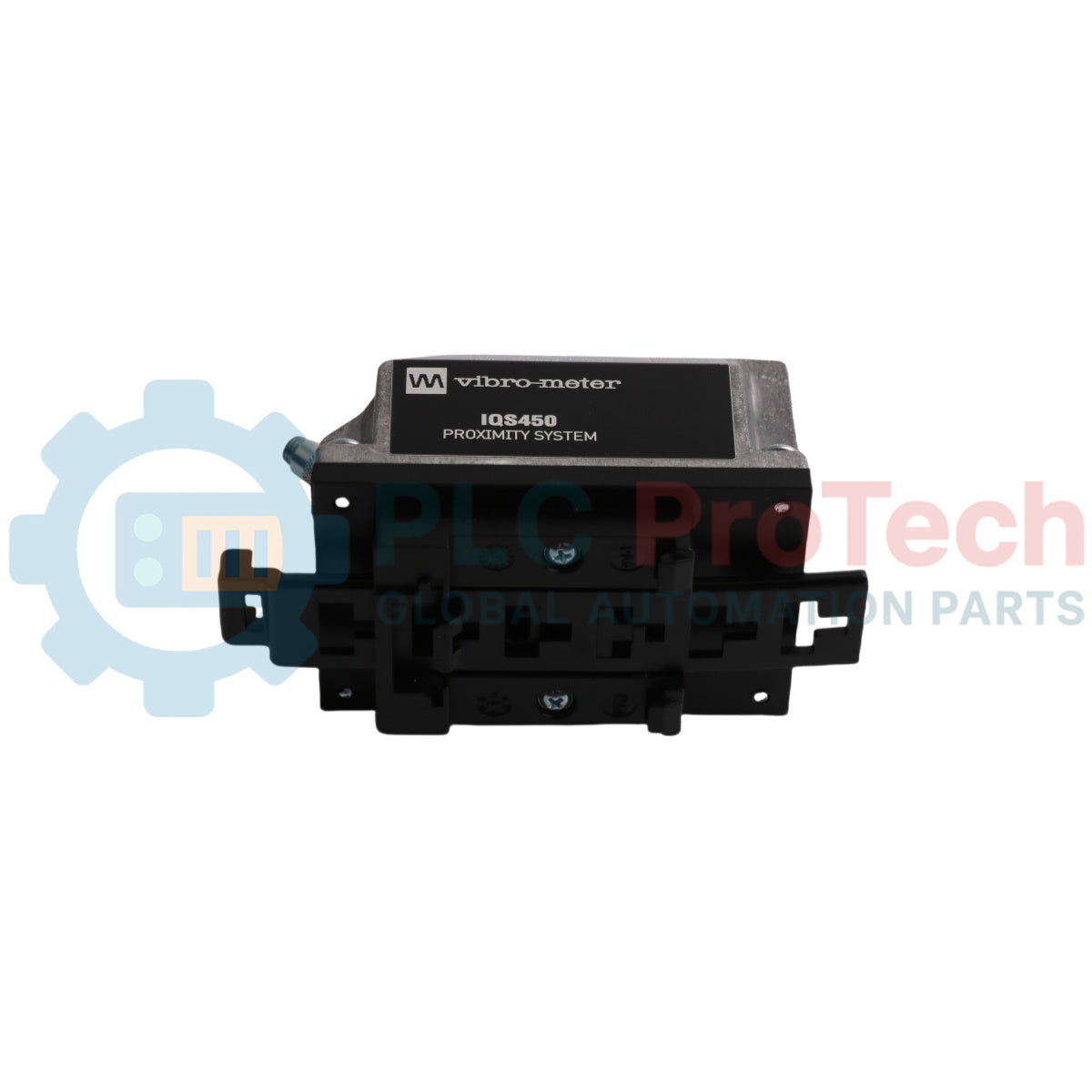

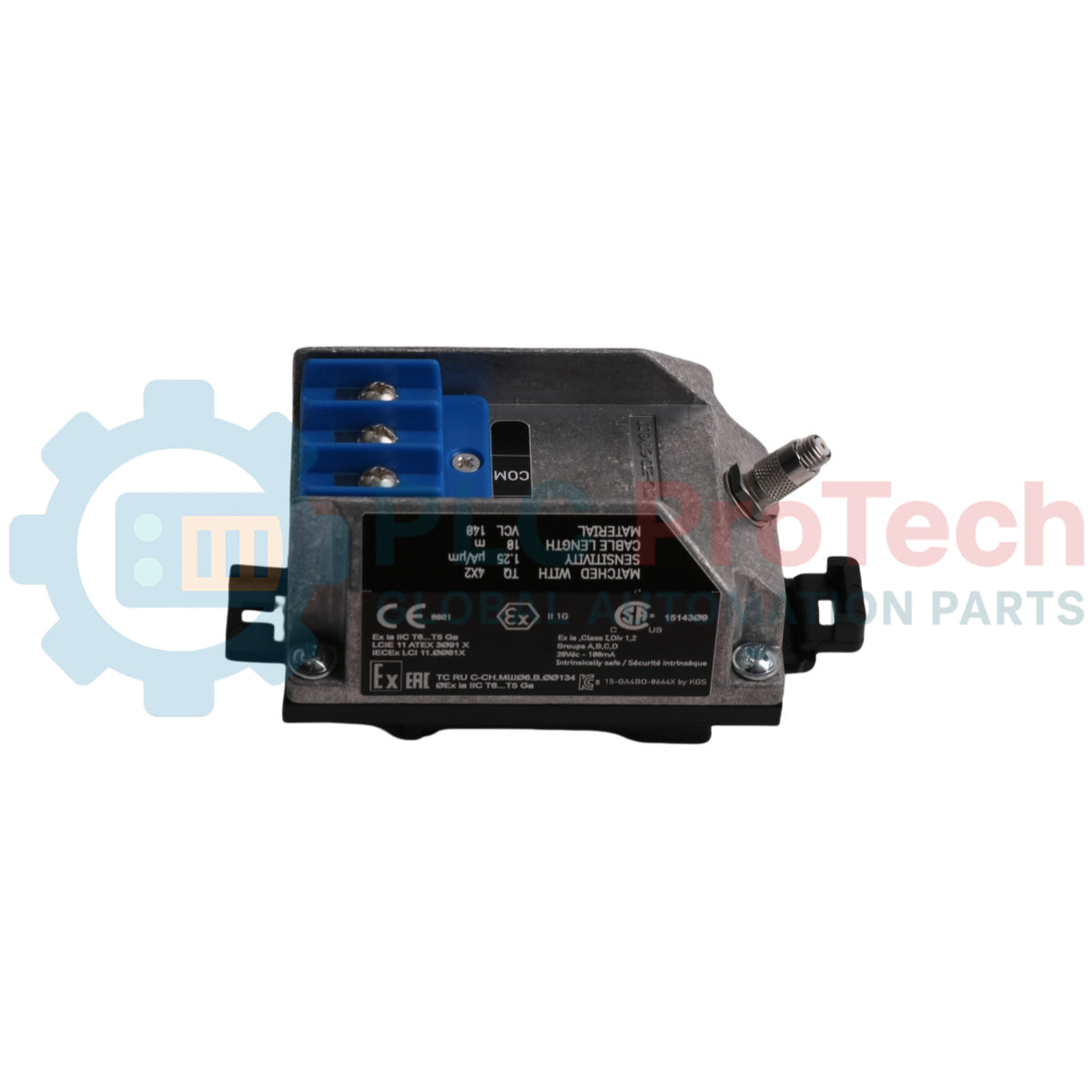

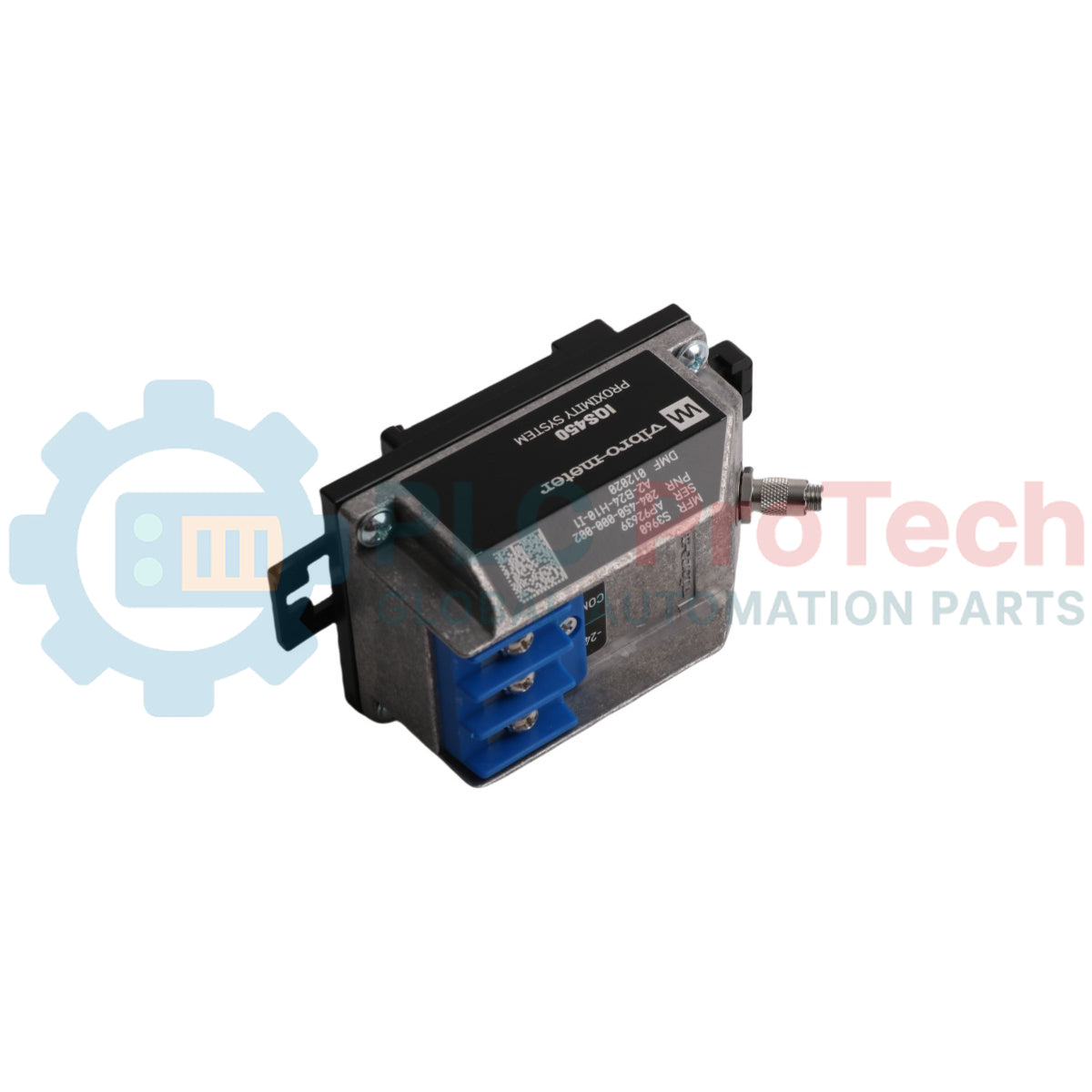

IQS 450 204-450-000-002 (IQS450) è un condizionatore di segnale ad alta precisione che costituisce il collegamento essenziale in una catena di misura a correnti parassite Vibro-Meter . È progettato per funzionare insieme ai trasduttori di prossimità della serie TQ (come TQ 402 o TQ 412) e fornire un monitoraggio accurato, senza contatto, dello spostamento e delle vibrazioni nelle macchine rotanti critiche. Convertendo le complesse variazioni di impedenza provenienti dal sensore in un segnale standardizzato di tensione o corrente, IQS 450 204-450-000-002 consente il monitoraggio in tempo reale della posizione dell'albero e delle vibrazioni in turbine a vapore, compressori e pompe, garantendo la massima disponibilità e sicurezza della macchina.
La configurazione 204-450-000-002 è una versione specifica della piattaforma IQS 450, ottimizzata per applicazioni industriali ad alte prestazioni.
Principio delle correnti parassite: l'unità pilota la bobina di rilevamento del trasduttore con un segnale portante ad alta frequenza. Quando cambia la distanza tra la punta della sonda e il bersaglio, l'IQS 450 rileva la modulazione e la demodula trasformandola in un'uscita analogica precisa.
Flessibilità a doppia uscita: questo modello specifico è progettato per supportare sia uscite in tensione sia in corrente, consentendo un'interfaccia perfetta con le schede rack VM600 o con ingressi diretti del PLC.
Compensazione attiva della temperatura: il circuito include algoritmi di compensazione avanzati per neutralizzare gli effetti delle variazioni della temperatura ambiente sul segnale, garantendo che la "deriva termica" non produca letture errate delle vibrazioni.
Alloggiamento rinforzato: l'elettronica è incapsulata in un robusto alloggiamento in alluminio progettato per il montaggio su guida DIN in cassette di giunzione o pannelli di controllo locali vicino alla macchina.
| Parametro | Dettagli delle specifiche |
| Modello | IQS 450 204-450-000-002 |
| Marca | Vibro-Meter (Meggitt) |
| Origine | Svizzera |
| Segnale di ingresso | Dai trasduttori TQ 402 / TQ 412 |
| Risposta in frequenza | Da DC a 20 kHz (-3 dB) |
| Tensione di alimentazione | Da -18 a -30 VDC (standard -24 VDC) |
| Campo di uscita | Da -2 a -18 VDC / 4 a 20 mA (dipendente dalla configurazione) |
| Temperatura di esercizio | Da -35 a 85 gradi C |
| Peso | 0.20 kg |
| Montaggio | Guida DIN da 35 mm |
Che cosa indica il suffisso "002" in questo codice prodotto?
Il suffisso 002 indica in genere la revisione hardware e le impostazioni di calibrazione di fabbrica relative alla lunghezza del sistema (ad esempio, una lunghezza totale del sistema di 5 m o 10 m). Garantisce che l'unità sia adattata alla lunghezza elettrica del trasduttore e dei cavi di prolunga.
Come posso verificare che l'IQS 450 funzioni correttamente?
Controllare la tensione di uscita a riposo (tensione di gap) con il trasduttore collegato. Con un sensore a gap standard, si dovrebbe rilevare una tensione CC stabile (in genere circa -10 VDC). Se l'uscita è fissa a 0 VDC o al limite della tensione di alimentazione, ciò indica un cortocircuito o un circuito aperto nella catena del trasduttore.
Questa unità è compatibile con i cavi di prolunga?
Sì. IQS 450 204-450-000-002 è progettato per essere utilizzato con i cavi di prolunga EA 402 . Tuttavia, la lunghezza elettrica totale (trasduttore + prolunga) deve corrispondere alla calibrazione dell'IQS 450 per mantenere la linearità.
Adattamento della lunghezza totale del sistema (TSL): è fondamentale che IQS 450 corrisponda alla lunghezza fisica del cavo del sensore. L'utilizzo di un IQS 450 calibrato per 5 m con un sistema di cavi da 10 m comporterà un errore di sensibilità del 50%, producendo dati sulle vibrazioni errati.
Integrità dei connettori: i connettori coassiali miniaturizzati (BNC o speciali) devono essere puliti e asciutti. Utilizzare una chiave dinamometrica quando specificato oppure serrare a mano fino all'innesto del meccanismo autobloccante. L'umidità all'interno di questi connettori è la causa principale del "rumore intermittente del segnale" nei sistemi di prossimità.
Messa a terra e schermatura: l'alloggiamento dell'IQS 450 deve essere collegato elettricamente alla guida DIN, che a sua volta deve essere collegata a una terra strumentale pulita. Ciò impedisce alle interferenze elettromagnetiche (EMI) generate dagli azionamenti a frequenza variabile (VFD) di contaminare il segnale ad alta frequenza delle correnti parassite.
IQS 450 204-450-000-002 si distingue per la sua eccellente linearità e basso rumore di fondo. Nelle applicazioni con turbine ad alta velocità, anche pochi micrometri di errore di misura possono fare la differenza tra un funzionamento normale e un arresto di emergenza. Il raffinato circuito di demodulazione dell'IQS 450 fornisce un segnale pulito che consente al sistema VM600 di eseguire analisi orbitali ad alta risoluzione e diagrammi di Bode con una precisione di livello laboratoriale nel cuore di una centrale elettrica.
