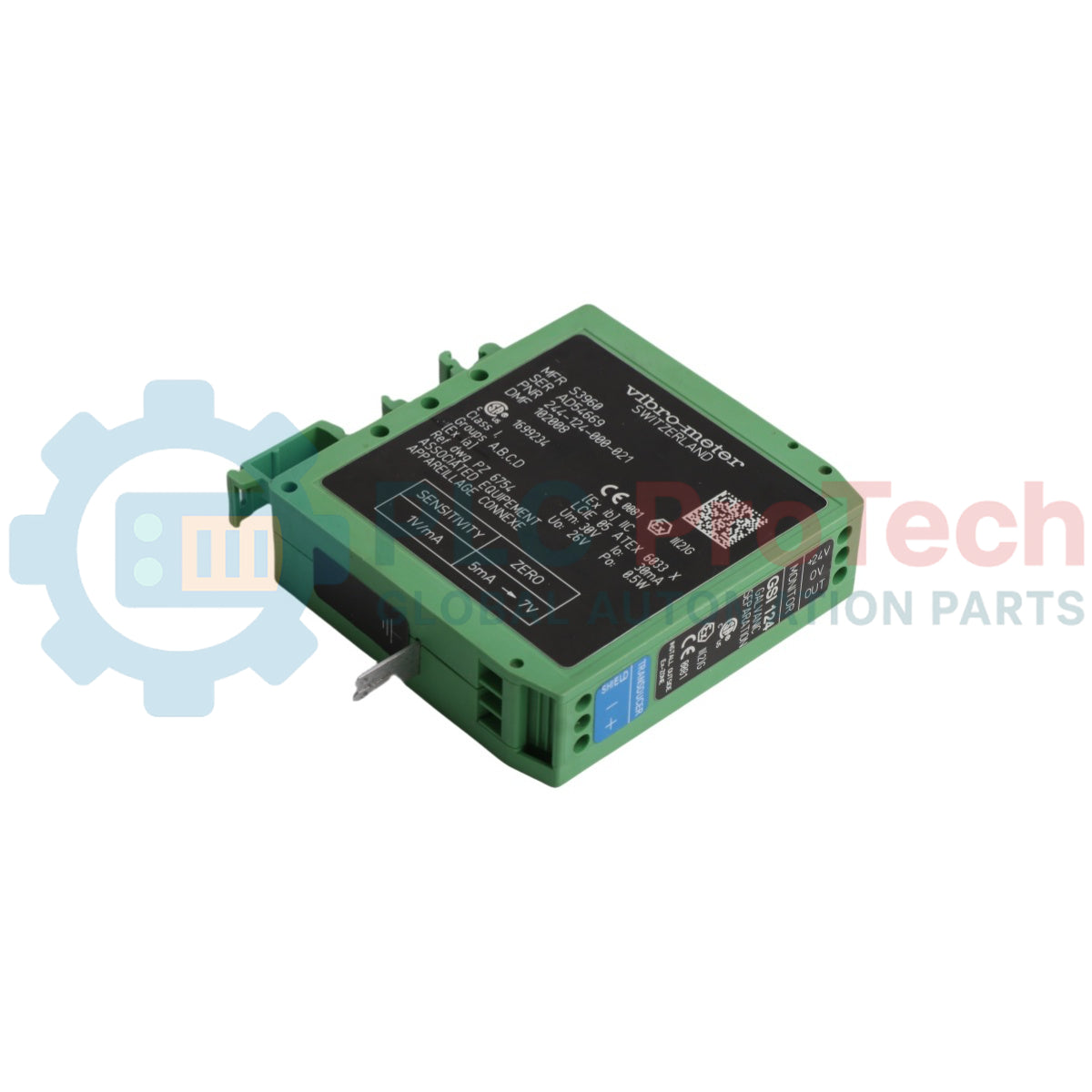

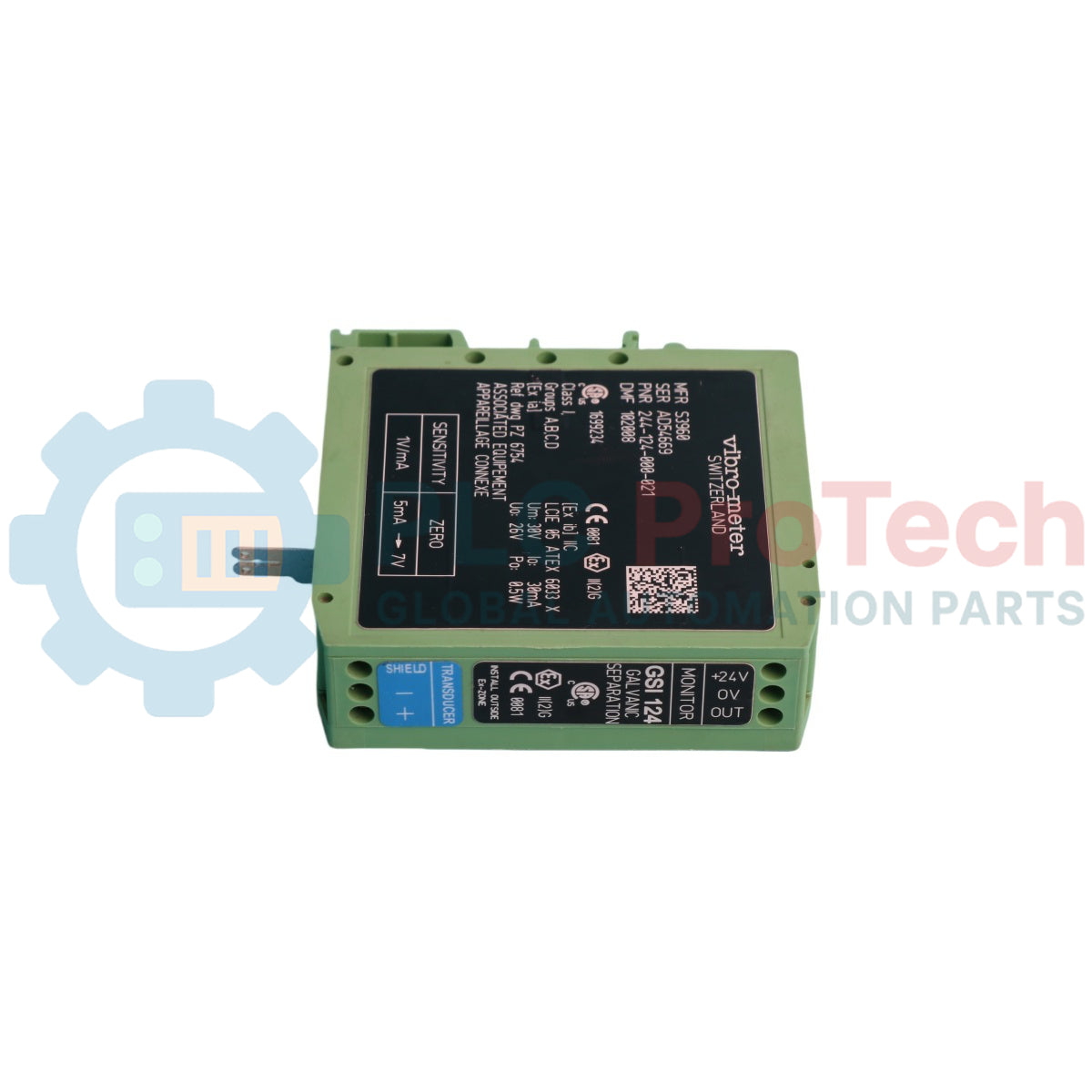

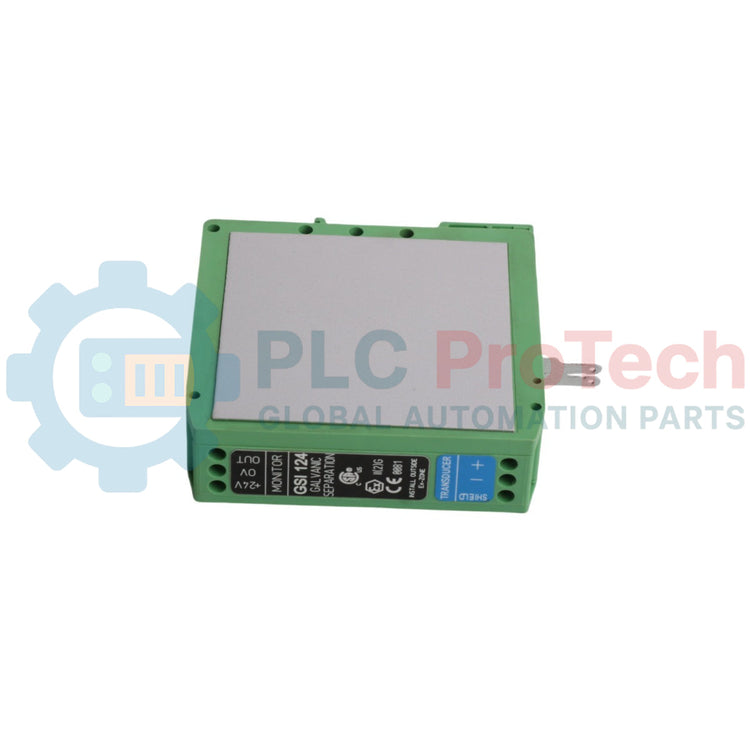

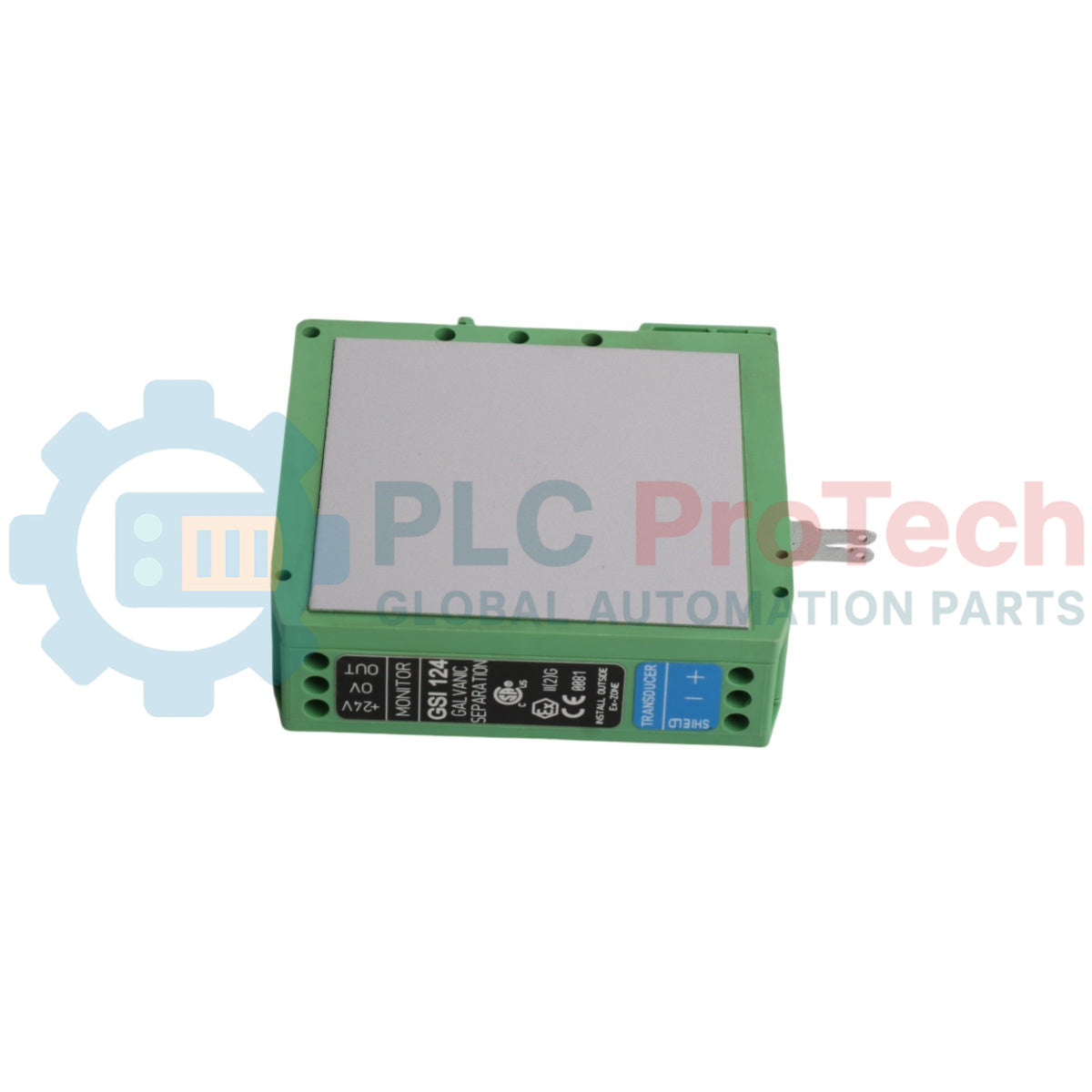

VIBRO-METER GSI127 244-127-000-017 A2-B02 Unità di separazione galvanica

Panoramica del prodotto

Il GSI127 244-127-000-017 (GSI127) è un'unità di separazione galvanica ad alte prestazioni progettata per l'uso all'interno dei sistemi Vibro-Meter VM600 e delle catene di protezione delle macchine. Questa unità funge da interfaccia critica per la sicurezza e il condizionamento del segnale, fornendo isolamento elettrico tra i condizionatori di segnale montati sul campo (come l'IQS450) e il sistema di monitoraggio (come la scheda MPC4). Impedendo i loop di massa e proteggendo l'elettronica sensibile dai transitori ad alta tensione, il GSI 127 garantisce l'integrità dei dati di vibrazione e spostamento negli ambienti industriali più esigenti, tra cui centrali elettriche e aree di raffineria pericolose.

Configurazione tecnica (approfondimento)

La configurazione 244-127-000-017 (A2-B02) è appositamente progettata per la trasmissione di segnali ad alta precisione e la distribuzione dell'alimentazione ai sensori sul campo.

• Isolamento galvanico: Utilizza un accoppiamento tramite trasformatore ad alta integrità per fornire un isolamento a 3 vie (ingresso, uscita e alimentazione), eliminando efficacemente le interferenze dovute alle differenze di potenziale di massa.

• Distribuzione dell'alimentazione: L'unità trasferisce alimentazione a sicurezza intrinseca al condizionatore di segnale sul campo, restituendo al contempo alla sala di controllo un segnale preciso e isolato da 4-20 mA o in tensione.

• Specifiche A2-B02: * A2: Indica una caratteristica specifica del segnale di uscita (in genere un intervallo di uscita in tensione ottimizzato per i rack VM600).

• B02: Indica la configurazione di montaggio e connessione, spesso con montaggio su guida DIN per una facile installazione in scatole di giunzione o armadi di marshalling.

• Protezione Ex: Progettato per fungere da apparecchiatura associata, consentendo all'unità di interfacciarsi con sensori situati in aree pericolose di Zona 0 o Zona 1.

Specifiche tecniche

Domande frequenti tecniche

Perché la separazione galvanica è necessaria in una catena di misura TQ402/IQS450?

Nei grandi impianti industriali, il potenziale di massa presso una turbina (campo) e quello della sala di controllo (rack) possono differire di diversi volt. Senza il GSI127, questa differenza crea un loop di massa che introduce rumore nella misura, causando falsi allarmi di vibrazione o mascherando i guasti delle macchine.

Il GSI127 244-127-000-017 richiede una calibrazione esterna?

No. L'unità è un dispositivo a "guadagno unitario" o con funzione di trasferimento fissa. Viene calibrata in fabbrica per garantire che il segnale che entra nell'unità dal campo sia identico a quello che ne esce verso il rack, mantenendo un elevato grado di linearità.

Cosa succede se l'alimentazione a 24 VDC del GSI127 viene interrotta?

L'unità interromperà la trasmissione del segnale. Tuttavia, il suo design isolato garantisce che un'interruzione dell'alimentazione non causi un cortocircuito o una sovratensione sul loop del sensore sul campo, proteggendo i trasduttori di valore elevato.

Guida all'ingegneria e all'installazione

• Cablaggio a sicurezza intrinseca: Assicurarsi che i terminali "Blu" (area pericolosa) siano fisicamente separati dai terminali "Grigio/Nero" (area sicura) di almeno 50 mm, oppure utilizzare una barriera fisica. Questo è un requisito obbligatorio per mantenere la certificazione Ex-i del loop.

• Messa a terra della guida DIN: Sebbene il GSI127 fornisca isolamento galvanico, la guida DIN stessa dovrebbe essere collegata a una messa a terra della strumentazione ad alta integrità. Ciò fornisce un percorso per eventuali interferenze elettromagnetiche (EMI) captate dalla schermatura interna dell'unità.

• Gestione del calore: Quando si installano più unità GSI127 in una singola scatola di giunzione, mantenere una distanza minima di 5 mm tra le unità per consentire la convezione passiva, poiché i convertitori CC/CC interni generano una piccola quantità di calore durante il funzionamento.

Vantaggi ingegneristici

Il GSI127 si distingue per la tecnologia Ultra-Low Phase Shift . Nel monitoraggio delle vibrazioni, la temporizzazione (fase) del segnale è importante quanto l'ampiezza per diagnosi come l'"analisi orbitale". A differenza degli isolatori industriali standard, il GSI127 è progettato per mantenere l'integrità della fase del segnale fino a 20 kHz, garantendo che la diagnostica delle macchine si basi su forme d'onda accurate e non distorte.
