Manufacturer: VIBRO-METER
Product No.: IQS450 204-450-000-001
Country of origin:United States
Product Type: Condizionatore di segnale
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 320g
Dimensions: 3,2 cm x 10,6 cm x 13 cm
Shipping port: Xiamen
Warranty: 12 months

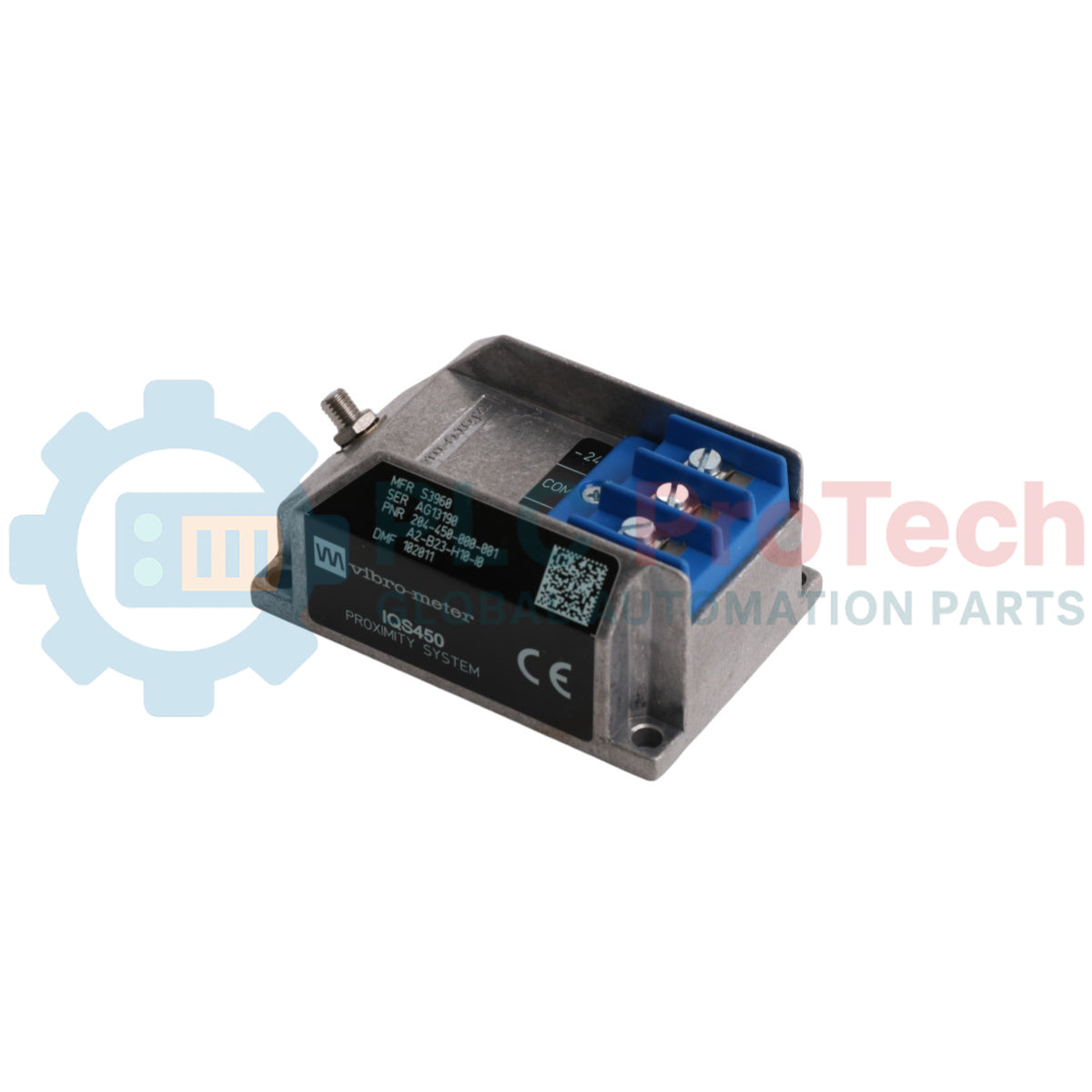

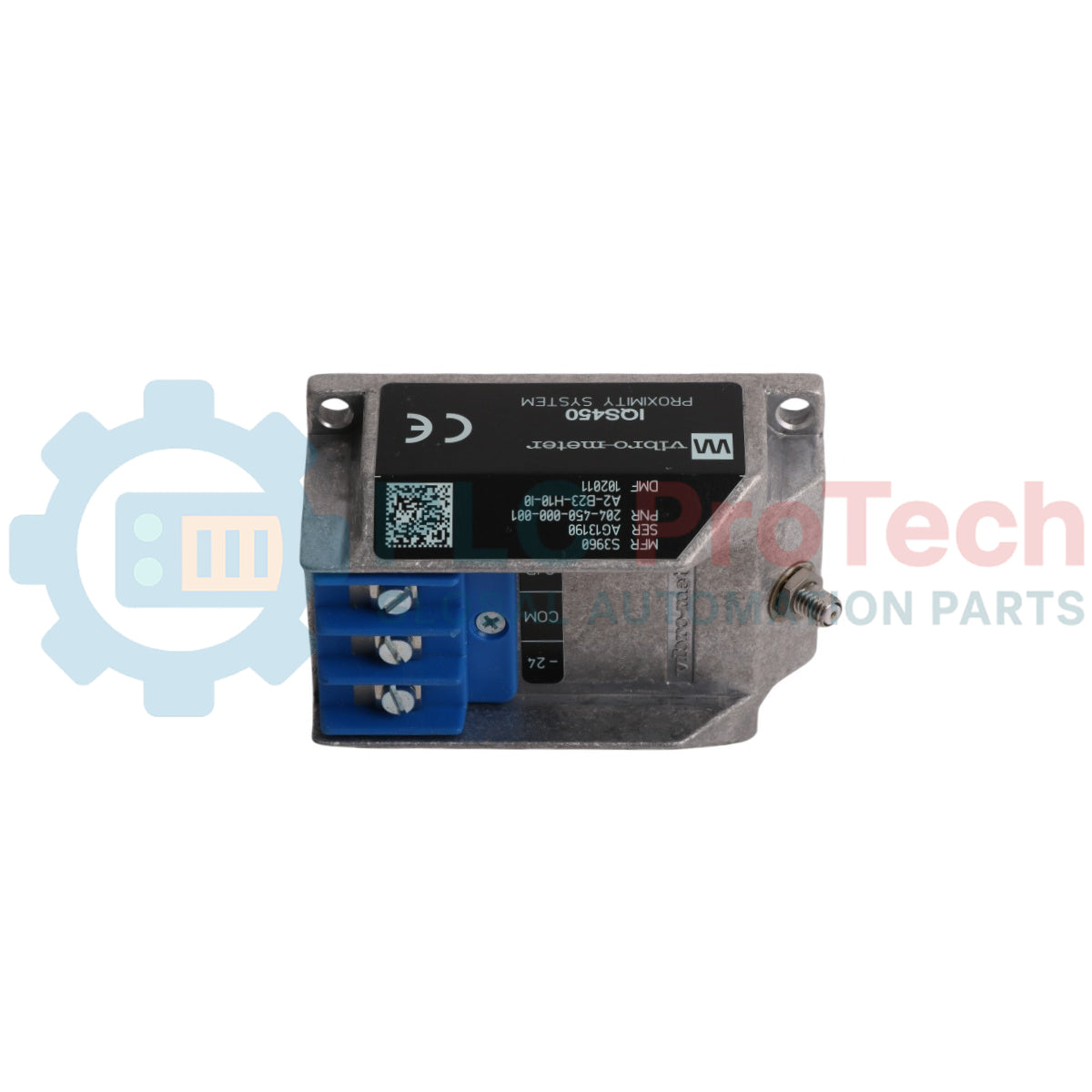

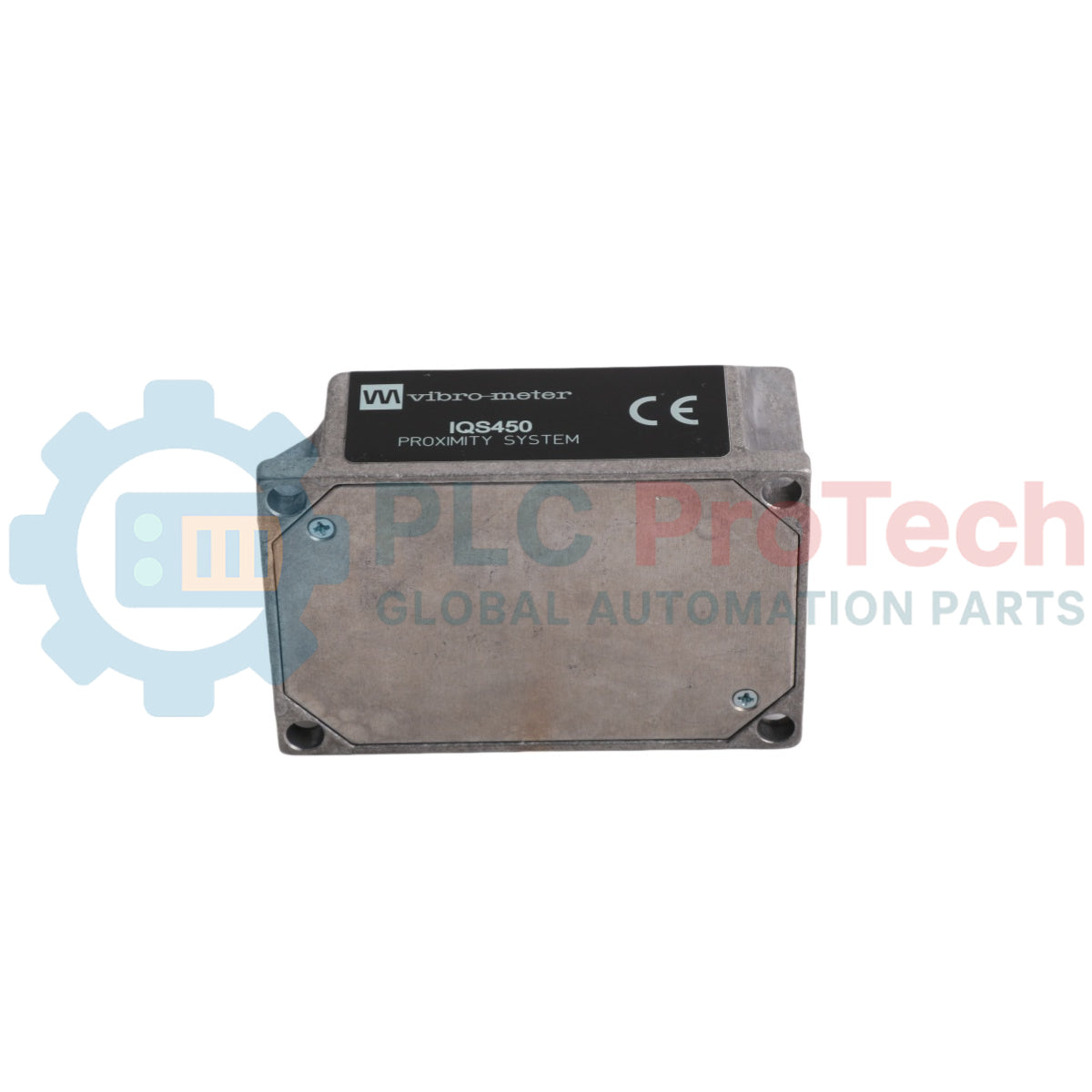

Il IQS 450 (204-450-000-001) è un condizionatore di segnale ad alte prestazioni della linea di prodotti Vibro-Meter, progettato specificamente per sistemi di misurazione della prossimità senza contatto. Funge da collegamento fondamentale in una catena di misurazione a correnti parassite, generalmente abbinato a un trasduttore TQ 402 o TQ 412 e a un cavo di prolunga EA 402. Questa unità converte le variazioni di impedenza del trasduttore in un segnale standardizzato di tensione o corrente proporzionale alla distanza tra la punta della sonda e l'albero target. La configurazione 204-450-000-001 è ampiamente utilizzata nelle centrali elettriche e negli impianti petrolchimici per misurare le vibrazioni dell'albero e la posizione assiale nelle turbine a vapore e a gas.
La variante 204-450-000-001 è una configurazione hardware specifica che garantisce l'elevata affidabilità richiesta dai sistemi di protezione industriale.
Principio delle correnti parassite: l'unità pilota la bobina di rilevamento del trasduttore con un segnale portante ad alta frequenza e demodula il segnale risultante per fornire un'uscita lineare.
Compensazione della temperatura: è dotata di sofisticati circuiti interni che compensano le variazioni termiche all'estremità del sensore, mantenendo la precisione di misurazione da $-40^{\circ}C$ a $+180^{\circ}C$ presso il trasduttore.
Flessibilità dell'uscita: supporta la trasmissione sia in tensione sia in corrente. La modulazione della corrente consente di mantenere l'integrità del segnale su lunghe distanze (fino a 1 km se utilizzata con un'unità GSI).
Intercambiabilità: fa parte di un sistema calibrato in cui l'IQS 450, il trasduttore e il cavo di prolunga sono modulari e intercambiabili senza richiedere una ricalibrazione specifica in loco, purché le lunghezze del sistema coincidano.
| Parametro | Dettagli delle specifiche |
| Modello / PNR | IQS 450 / 204-450-000-001 |
| Marca | Vibro-Meter (Meggitt) |
| Segnale d'ingresso | Da TQ 402, TQ 412, TQ 422 o TQ 432 |
| Risposta in frequenza | Da DC a 20 kHz (-3 dB) |
| Campo di misurazione | 2 mm o 4 mm (in base alla sonda) |
| Tensione di alimentazione | Da -18 VDC a -30 VDC |
| Campo di uscita | Da -2 a -18 V (tensione) / da 15,5 a 20 mA (corrente) |
| Temperatura di esercizio | Da -35 a $+85^{\circ}C$ |
| Involucro | Alluminio stampato |
Qual è il significato del suffisso "001" nel codice articolo?
Il codice articolo 204-450-000-001 identifica generalmente la revisione specifica o il gruppo di calibrazione dell'hardware. Nella serie IQS 450, questi suffissi distinguono spesso tra configurazioni standard e speciali di montaggio o di uscita. Verificare sempre il requisito di TSL (Total System Length) (ad esempio 1m, 5m o 10m) per garantire la compatibilità.
Posso utilizzare l'IQS 450 con una sonda di prossimità di un'altra marca?
No. I sistemi di prossimità si basano su una frequenza portante specifica e sull'adattamento dell'impedenza tra il trasduttore e il condizionatore. L' IQS 450 è progettato esclusivamente per i trasduttori della serie TQ di Vibro-Meter. L'utilizzo di una sonda non Vibro-Meter causerà un errore "Sensor OK" e dati non lineari.
Come posso verificare lo stato del circuito dell'IQS 450?
Misurare la tensione di gap all'uscita. Un valore vicino a -10 VDC indica generalmente che il sensore si trova nel punto centrale del proprio intervallo lineare. Se la tensione è 0V o identica alla tensione di alimentazione (ad esempio -24V), il sistema indica un cortocircuito o un circuito aperto nel cablaggio del sensore.
Verifica della lunghezza del sistema: l'IQS 450 è calibrato per una lunghezza elettrica specifica. Assicurarsi che la somma del cavo del trasduttore e del cavo di prolunga EA 402 corrisponda esattamente alla lunghezza del sistema (TSL) indicata sull'etichetta del condizionatore.
Montaggio: l'unità è progettata per il montaggio su guida DIN da 35 mm. Deve essere installata in una scatola di giunzione protetta (come una JB 118) il più vicino possibile alla macchina, rimanendo entro i limiti di temperatura specificati.
Schermatura: per impedire che le interferenze elettromagnetiche contaminino il segnale di vibrazione, terminare le schermature dei cavi all'estremità IQS 450. Assicurarsi che l'alloggiamento in alluminio sia fissato saldamente alla guida DIN, che deve essere collegata a una messa a terra strumentale pulita.
L' IQS 450 (204-450-000-001) si distingue per la sua linearità eccezionale. Nella protezione dei macchinari critici, la precisione è fondamentale per identificare i primi segnali di instabilità dell'albero. L'IQS 450 fornisce un segnale pulito e ad ampia banda che consente al sistema VM600 di estrarre dati sulle vibrazioni subarmoniche e di eseguire diagnostiche avanzate come i diagrammi della linea centrale dell'albero. Il suo robusto design svizzero garantisce un "punto zero" stabile per anni di funzionamento, riducendo al minimo il rischio di falsi interventi causati dalla deriva.
