Manufacturer: Weidmuller
Product No.: 8965500000
Country of origin:Germany
Product Type: Moduli di alimentazione Power Feed-In
Payment: T/T, Western Union
Weight: 1200g
Dimensions: 119,2 mm x 22,5 mm x 113,6 mm
Shipping port: Xiamen
Warranty: 12 months

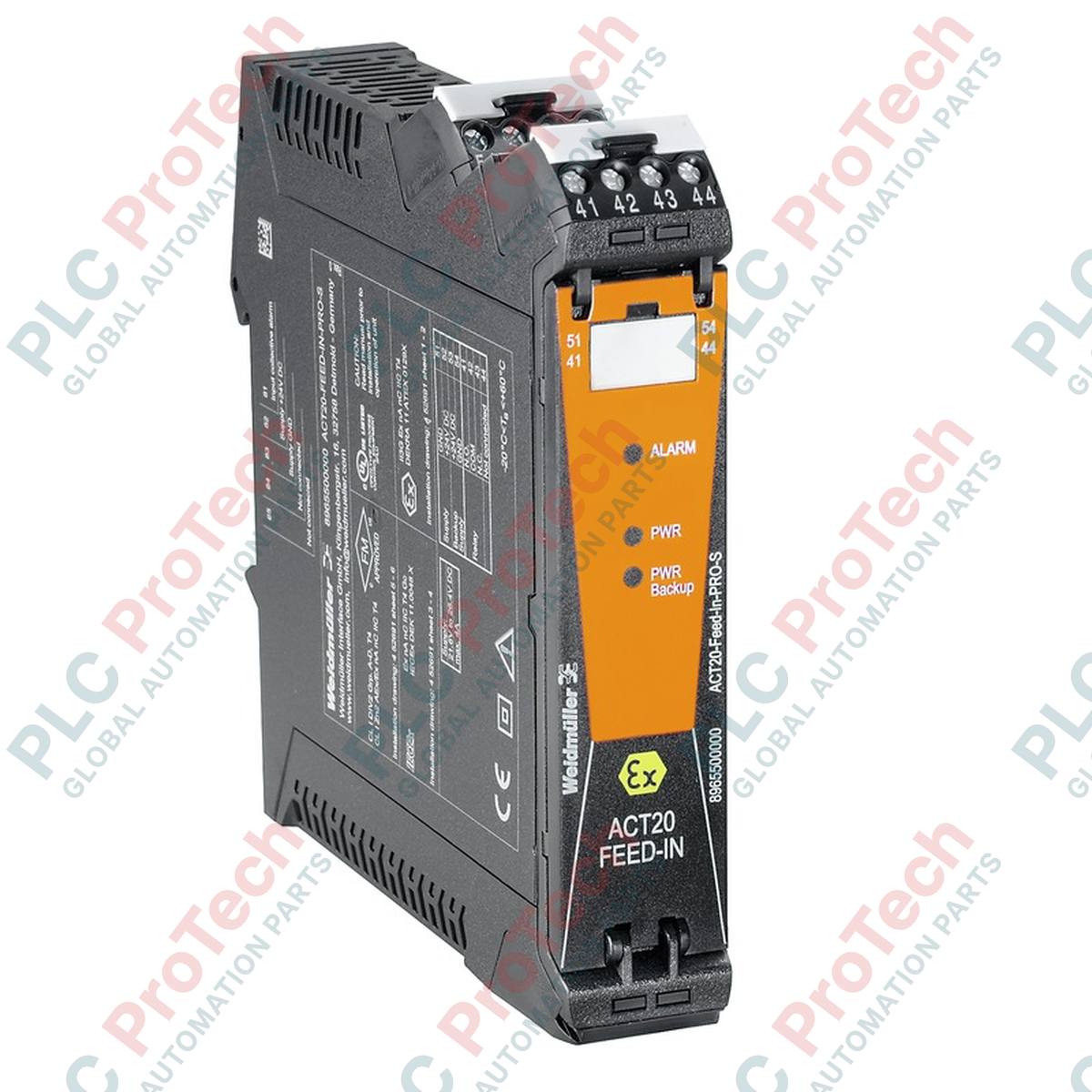

Progettato per ottimizzare la distribuzione dell'alimentazione nei sistemi modulari su guida DIN, Weidmuller 8965500000 ACT20-FEED-IN-PRO-S fornisce un punto di ingresso centralizzato per la serie ACT20 e il sistema bus CH20M. Questo modulo ad alta efficienza semplifica il cablaggio dell'armadio distribuendo la tensione di alimentazione direttamente ai moduli adiacenti tramite il bus su guida, riducendo il cablaggio punto-punto e minimizzando i tempi di installazione.
| Parametro | Valore della specifica |
|---|---|
| Produttore | Weidmuller |
| Codice articolo (SKU) | 8965500000 |
| Designazione del modello | ACT20-FEED-IN-PRO-S |
| Tipo di prodotto | Modulo di ingresso dell'alimentazione |
| Intervallo della tensione di alimentazione | Da 19,2 a 31,2 V CC |
| Consumo energetico | <= 2,0 W |
| Efficienza | > 97,9% |
| Tipo di collegamento | Collegamento a vite |
| Grado di protezione | IP20 |
| Temperatura di esercizio | -20 a +60 degC |
| Temperatura di stoccaggio | -20 a +85 degC |
| Umidità relativa | Da 0% a 95% (senza condensa) |
| Dimensioni (A x L x P) | 119,2 mm x 22,5 mm x 113,6 mm |
| Peso netto | 0,140 kg |
| Peso di spedizione | 1,20 kg (imballaggio protettivo incluso) |
| Morsetto / Porta | Assegnazione funzionale |
|---|---|
| Ingresso + / - | Collegamento dell'ingresso di alimentazione principale a 24 V CC |
| Interfaccia bus CH20M | Contatti per la distribuzione diretta dell'alimentazione al bus per guida DIN |
| Relè di stato | Uscita del messaggio di errore collettivo (contatto normalmente chiuso / normalmente aperto) |
ACT20-FEED-IN-PRO-S è pienamente compatibile con tutti i convertitori e isolatori di segnale della serie Weidmuller ACT20 che utilizzano il bus per guida DIN CH20M. Può sostituire i morsetti di alimentazione passivi standard quando sono richiesti il monitoraggio attivo degli errori collettivi e il feedback diagnostico per il sistema di controllo.
Assicurarsi che la corrente totale assorbita da tutti i moduli collegati al bus CH20M non superi la portata massima di corrente del bus (in genere 4 A). Se la configurazione dei moduli supera questo limite, è necessario installare un modulo di alimentazione aggiuntivo per suddividere i gruppi di distribuzione dell'alimentazione.
Quando si cabla il relè di errore collettivo, integrare il contatto nel circuito di sicurezza o nell'ingresso di allarme del PLC. In questo modo qualsiasi perdita di alimentazione o guasto del modulo sul bus CH20M viene segnalato immediatamente nella sala di controllo, riducendo i tempi di risoluzione dei problemi.
Disalimentare tutte le fonti di alimentazione primarie e ausiliarie prima di montare, rimuovere o cablare il modulo. Assicurarsi che i contatti del bus per guida DIN siano completamente puliti e correttamente allineati prima di inserire l'unità sulla guida, per evitare danni fisici ai pin dei contatti.
Montare gli elementi del bus per guida DIN CH20M sulla guida DIN TS 35, se non sono già installati.
Allineare ACT20-FEED-IN-PRO-S alla guida e inserirlo saldamente in posizione, assicurandosi che i pin del connettore del bus siano inseriti correttamente.
Collegare le linee di alimentazione in ingresso a 24 V CC ai morsetti a vite designati, utilizzando la sezione dei cavi e le specifiche di coppia corrette.
Collegare l'uscita del relè di errore collettivo al sistema di controllo di supervisione per il monitoraggio diagnostico attivo.
