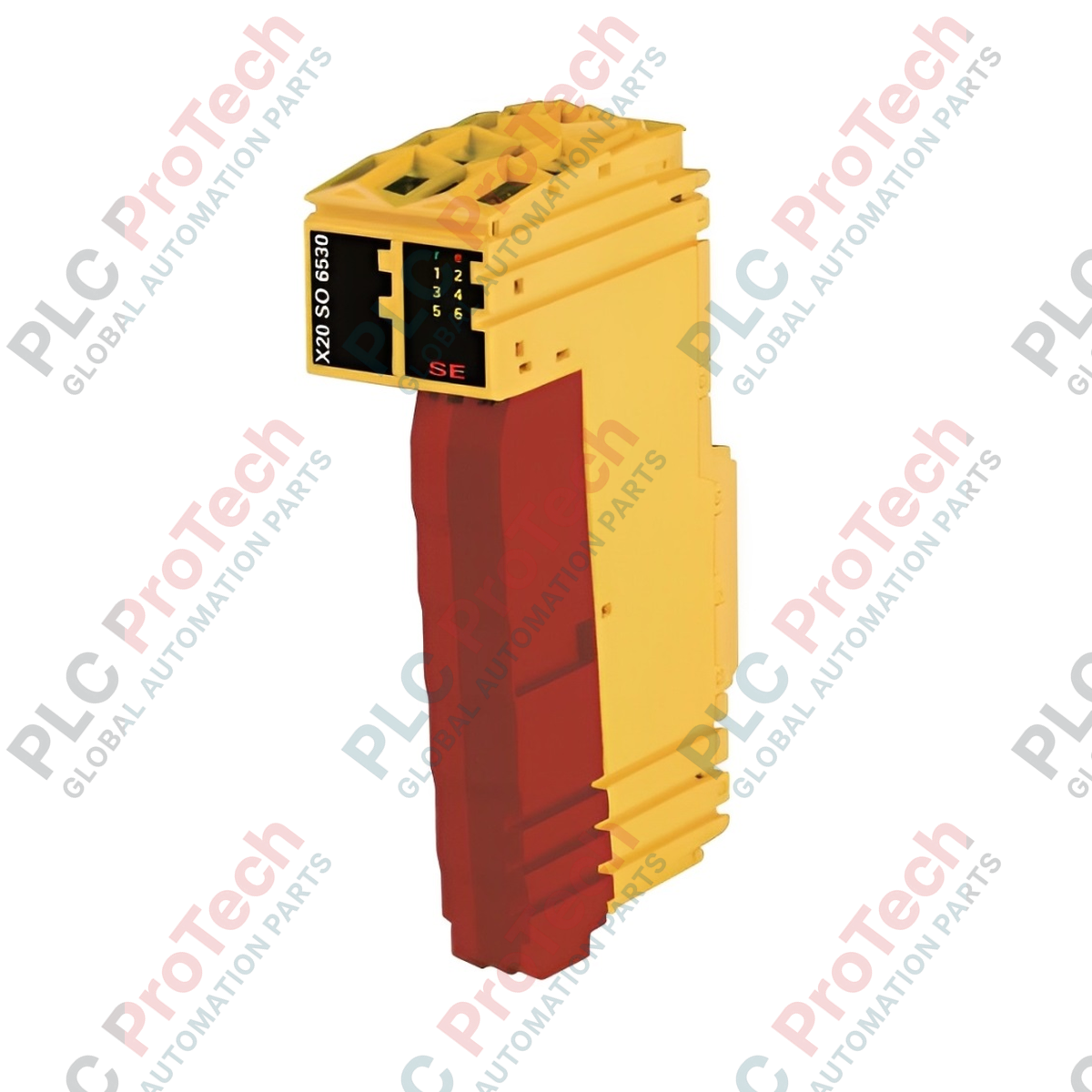

Modulo di uscita a relè di sicurezza a 6 canali B&R X20SO6530 della serie X20

Panoramica del prodotto

Il X20SO6530 (X20SO6530) è un modulo relè di sicurezza ad alte prestazioni progettato per il sistema B&R X20, che fornisce un'interfaccia robusta per la commutazione di sicurezza ad alta potenza. Questo modulo dispone di 6 relè indipendenti, ciascuno dotato di un contatto normalmente aperto (NO) in grado di commutare sia 230 VAC sia 24 VDC fino a 6 A. Progettato per applicazioni critiche per la sicurezza, come arresti di emergenza, blocco dei cancelli di sicurezza e isolamento dell'alimentazione dei motori, l' X20SO6530 utilizza un controllo high-side e low-side interno per garantire una disconnessione sicura anche in caso di guasto di un singolo canale. Integrando contatti di relè meccanici con una logica avanzata di monitoraggio della sicurezza, questo modulo colma il divario tra il controllo digitale a bassa tensione e gli attuatori industriali ad alta potenza, garantendo la conformità agli standard di sicurezza SIL 3 e PLe in settori come i macchinari pesanti e le linee di produzione automatizzate.

Configurazione tecnica

L'architettura hardware dell' X20SO6530 è incentrata sul funzionamento fail-safe e sulla copertura diagnostica. Ciascuna delle 6 uscite a relè viene monitorata internamente per garantire che i contatti siano passati correttamente allo stato richiesto. Il modulo funziona con un'alimentazione nominale di 24 VDC dotata di protezione integrata contro l'inversione di polarità, per evitare danni durante l'installazione. Una caratteristica distintiva di questa variante è la logica di controllo high-side e low-side, che fornisce un'interruzione ridondante del percorso per la massima integrità della sicurezza. Per le revisioni hardware B5 e successive, il modulo supporta un ampio intervallo di corrente nominale in uscita, da 5 mA fino a 6 A, consentendo di azionare qualsiasi dispositivo, dai piccoli relè di segnale ai contattori per impieghi gravosi, senza richiedere relè interposti aggiuntivi.

Specifiche tecniche

Domande frequenti tecniche

L'X20SO6530 può commutare tensioni diverse su canali diversi?

Sì. Poiché il modulo utilizza contatti di relè meccanici, i canali sono normalmente isolati tra loro. Tuttavia, è sempre necessario consultare lo schema elettrico specifico nel manuale utente B&R per confermare i gruppi di isolamento e garantire che la combinazione di 230 VAC e 24 VDC su morsetti adiacenti sia conforme alle normative locali in materia di sicurezza elettrica e distanze di isolamento.

Qual è il significato di "Controllo high-side e low-side"?

Si tratta di un sistema di sicurezza in cui il modulo commuta internamente sia l'alimentazione sia il percorso di ritorno. Se un transistor di commutazione si guasta o va in cortocircuito, il secondo interruttore ridondante può comunque interrompere il circuito, garantendo che l'attuatore collegato raggiunga uno "Stato sicuro" (diseccitato).

Questo modulo richiede una CPU di sicurezza specifica?

Sì. Come tutti i moduli B&R Safe I/O, l' X20SO6530 deve essere gestito da una CPU di sicurezza X20 (ad esempio, della serie X20SL) utilizzando il protocollo openSAFETY. Una CPU PLC standard non può eseguire la logica di sicurezza necessaria per azionare queste uscite a relè.

Guida all'ingegneria e all'installazione

• Verifica della revisione hardware: Prima della messa in servizio, verificare la revisione hardware stampata sul lato del modulo. Se la revisione è inferiore a B5, la corrente massima di commutazione è limitata a 2 A. Forzare un carico da 6 A attraverso una revisione precedente provocherà la saldatura prematura dei contatti e il guasto del modulo.

• Protezione dei contatti (snubber): Quando si commutano carichi induttivi in corrente alternata (come grandi elettrovalvole o avviatori per motori), si raccomanda vivamente di installare un circuito snubber RC ai capi del carico. Questo sopprime l'arco elettrico che si verifica durante l'apertura dei contatti, prolungando significativamente la durata elettrica dei contatti del relè e riducendo le EMI.

• Arco elettrico e carico minimo: Per mantenere l'effetto autopulente dei contatti del relè, assicurarsi che il carico sia di almeno 5 mA. Se si commutano segnali a corrente estremamente bassa (circuiti a contatto pulito), sui contatti potrebbe formarsi nel tempo una pellicola che aumenta la resistenza. Per la segnalazione a bassa corrente, prendere in considerazione l'utilizzo di un modulo di uscita a transistor sicuro.
