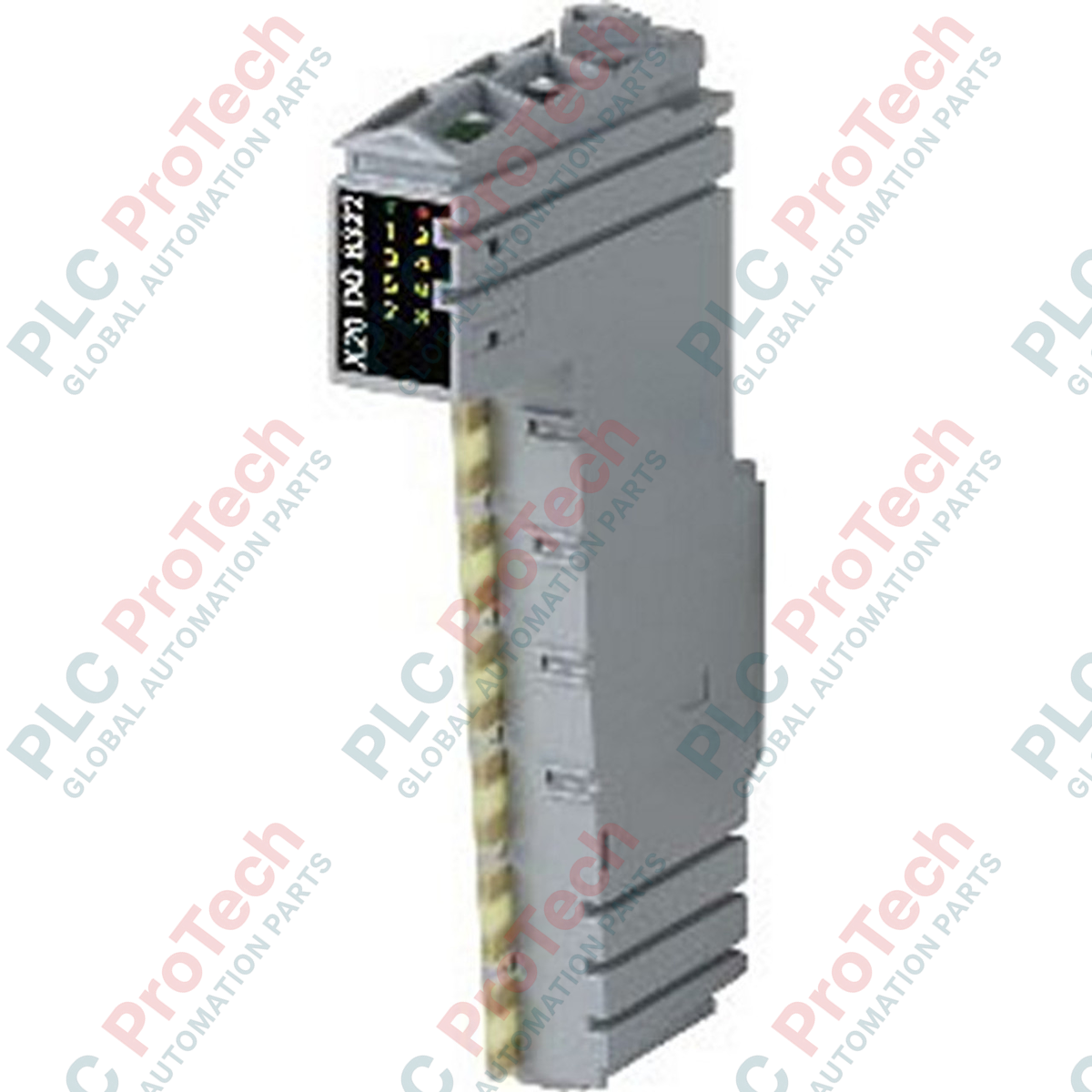

Modulo di uscita digitale a 8 canali B&R X20DO8322 della serie X20

Panoramica del prodotto

X20DO8322 (X20DO8322) è un modulo di uscite digitali ad alta densità progettato per il sistema B&R X20, che fornisce 8 affidabili uscite source da 24 VDC in un formato compatto a singolo slot. Progettato per l'automazione industriale ad alta efficienza, questo modulo è ottimizzato per la tecnologia di connessione a 1 filo, risultando ideale per il controllo di solenoidi, piccoli attuatori e dispositivi di segnalazione nei casi in cui lo spazio nell'armadio e la semplicità del cablaggio siano prioritari. X20DO8322 fornisce costantemente 0,5 A per canale, garantendo un funzionamento stabile in diverse applicazioni B2B, come linee di assemblaggio automatizzate, sistemi di movimentazione dei materiali e quadri di controllo HVAC. La sua perfetta integrazione con il backplane X20 consente un rapido trasferimento dei dati e una latenza ridotta nei circuiti di controllo critici per i tempi.

Configurazione tecnica

L'architettura di X20DO8322 è progettata per la logica di uscita "source" (PNP), in cui il modulo commuta verso il carico il potenziale positivo di 24 VDC. Ciascuno degli 8 canali è protetto elettronicamente, garantendo che il modulo possa sopportare i comuni guasti del cablaggio di campo senza subire danni interni. Il design con connessione a 1 filo è concepito specificamente per semplificare il cablaggio: le uscite sono collegate direttamente al dispositivo di campo, mentre la massa comune viene generalmente gestita tramite una guida di distribuzione centralizzata. Questa configurazione, combinata con la larghezza di 1 slot del modulo, consente una densità I/O eccezionalmente elevata nel rack X20, permettendo agli ingegneri di ampliare i sistemi di controllo senza aumentare le dimensioni dell'armadio.

Specifiche tecniche

Domande frequenti tecniche

Qual è il vantaggio della tecnologia di connessione a 1 filo in X20DO8322?

La tecnologia a 1 filo consente di collegare al carico solo il filo del segnale proveniente dal modulo. Ciò riduce significativamente la quantità di cablaggio necessaria a livello I/O, poiché tutte le linee di ritorno (0 V) vengono raggruppate esternamente, semplificando la gestione dei cavi e riducendo il rischio di errori di cablaggio.

Questo modulo supporta la modulazione a larghezza d'impulso (PWM)?

X20DO8322 è un modulo di uscite digitali standard progettato per la semplice commutazione ON/OFF. Per le applicazioni che richiedono PWM ad alta velocità o un controllo preciso della velocità del motore, è necessario utilizzare moduli funzionali B&R specializzati, come le serie X20DS o X20MM.

Come reagisce il modulo a un sovraccarico sull'uscita?

Il modulo dispone di una protezione elettronica integrata. In caso di assorbimento di corrente superiore a 0,5 A, ad esempio a causa di un cortocircuito nel cablaggio di campo, il modulo limiterà la corrente o disattiverà il canale interessato per proteggere i circuiti interni, segnalando in genere un errore diagnostico nella mappatura I/O del PLC.

Guida all'ingegneria e all'installazione

• Gestione della corrente totale: Sebbene ogni canale sia dimensionato per 0,5 A, calcolare sempre il carico totale simultaneo su tutti gli 8 canali. Assicurarsi che l'alimentatore che fornisce energia al controller del bus X20 o al modulo di alimentazione sia in grado di gestire i requisiti di corrente di picco quando tutte le uscite sono attive, per evitare cadute di tensione.

• Soppressione dei carichi induttivi: Quando si pilotano carichi induttivi, come bobine di relè CC o valvole a solenoide, si raccomanda vivamente di installare un diodo di ricircolo (diodo di clamp) ai capi del carico. Ciò impedisce che i picchi di tensione dovuti alla forza controelettromotrice sollecitino eccessivamente i transistor di uscita di X20DO8322, prolungando così la vita operativa del modulo.

• Strategia di messa a terra a 1 filo: Poiché si tratta di un modulo a 1 filo, il percorso di ritorno della corrente deve essere affidabile. Utilizzare una guida di massa comune di alta qualità (0 V) nell'armadio e assicurarsi che tutti i dispositivi di campo siano collegati saldamente a questa guida. Una massa flottante o un percorso di ritorno ad alta resistenza possono causare un comportamento di commutazione instabile o falsi guasti diagnostici.
