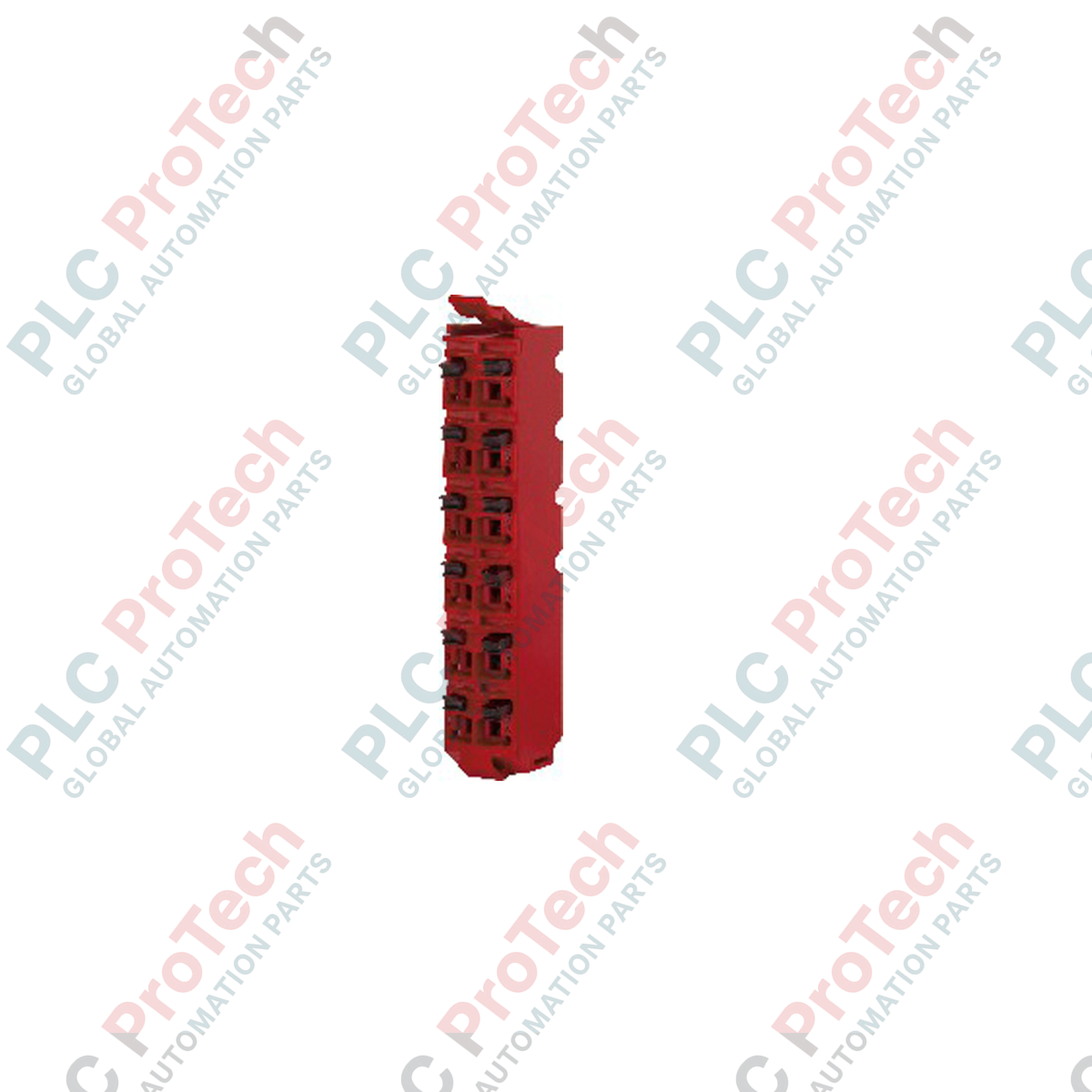

Morsettiera con codifica di sicurezza a 12 pin B&R X20TB72 serie X20

Panoramica del prodotto

Il X20TB72 (X20TB72) è una morsettiera specializzata a 12 pin progettata per il sistema B&R X20, specificamente concepita per supportare moduli I/O critici per la sicurezza. A differenza delle morsettiere standard, la X20TB72 integra meccanismi di "codifica di sicurezza" che impediscono l'inserimento accidentale di morsettiere non di sicurezza nei moduli elettronici correlati alla sicurezza. Questo interblocco fisico è un componente fondamentale del principio di progettazione "Fail-Safe", poiché garantisce che il cablaggio di arresti di emergenza, barriere fotoelettriche e sensori di sicurezza rimanga correttamente mappato. Grazie alla collaudata tecnologia push-in di B&R, questo modulo offre una connessione a tenuta di gas e resistente alle vibrazioni, rendendolo un componente essenziale per sistemi di automazione ad alta integrità nei settori automobilistico, farmaceutico e dell'industria pesante.

Configurazione tecnica

La X20TB72 è ottimizzata per un'installazione rapida senza utensili e per una manutenzione efficiente. La disposizione a 12 pin è progettata per configurazioni I/O ad alta densità, mentre la tecnologia del morsetto push-in consente l'inserimento diretto di fili di rame rigidi o dotati di capicorda tubolari, con una forza tipica di soli 10 N. La funzione "con codifica di sicurezza" garantisce un profilo meccanico univoco che corrisponde al modulo di sicurezza associato, eliminando il rischio di errore umano durante la sostituzione dell'hardware o gli aggiornamenti del sistema. Per garantire la massima affidabilità elettrica e prevenire il deterioramento dei contatti, la morsettiera è omologata esclusivamente per conduttori in rame e supporta una lunghezza standard di spelatura del filo da 7 a 9 mm, così da garantire il completo inserimento e il corretto innesto del morsetto a molla.

Specifiche tecniche

Domande frequenti tecniche

Qual è lo scopo della funzione "con codifica di sicurezza" sulla X20TB72?

La codifica di sicurezza è una protezione meccanica. Garantisce che solo la morsettiera corretta, con la codifica corrispondente, possa essere collegata a un modulo di sicurezza. In questo modo impedisce che una morsettiera standard, che potrebbe avere cablaggio o tensione diversi, venga collegata inavvertitamente a una scheda elettronica con livello di sicurezza, preservando l'integrità del circuito SIL 3/PLe.

Posso usare fili flessibili senza capicorda tubolari con questa morsettiera?

Sì, ma sarà necessario utilizzare un piccolo cacciavite per premere la leva di rilascio durante l'inserimento del filo. Per i fili rigidi o i fili flessibili dotati di capicorda tubolari non è necessario alcun utensile: possono essere inseriti direttamente nel morsetto per ottenere una connessione sicura.

Perché il cablaggio in alluminio è vietato?

Il filo di alluminio è soggetto a scorrimento a freddo e ossidazione superficiale, fenomeni che possono causare un aumento della resistenza di contatto e un possibile surriscaldamento nel meccanismo del morsetto a molla del sistema X20. La X20TB72 è ottimizzata specificamente per la conduttività e le proprietà meccaniche del rame.

Guida all'ingegneria e all'installazione

• Verifica dell'interblocco di sicurezza: Quando si collega la X20TB72 a un modulo elettronico, assicurarsi di percepire il "clic" meccanico delle linguette di bloccaggio. Se la morsettiera non scorre agevolmente, non forzarla: verificare che la codifica di sicurezza corrisponda ai requisiti del modulo. Forzare una morsettiera non compatibile può danneggiare i pin placcati in oro della scheda elettronica.

• Preparazione del cablaggio: Per le applicazioni di sicurezza, si consiglia vivamente di utilizzare capicorda tubolari isolati di alta qualità. Questo impedisce che fili vaganti causino interferenze o cortocircuiti tra i 12 pin ad alta densità, un aspetto fondamentale per mantenere la copertura diagnostica richiesta dagli standard di sicurezza.

• Fissaggio contro le sollecitazioni: Negli ambienti soggetti a vibrazioni costanti, come nel montaggio su macchina, assicurarsi che il cablaggio in ingresso sia fissato con fascette alla guida di montaggio o alla struttura dell'armadio. In questo modo si impedisce che il peso dei cavi eserciti una leva meccanica sui contatti push-in, garantendo una connessione a tenuta di gas duratura.
