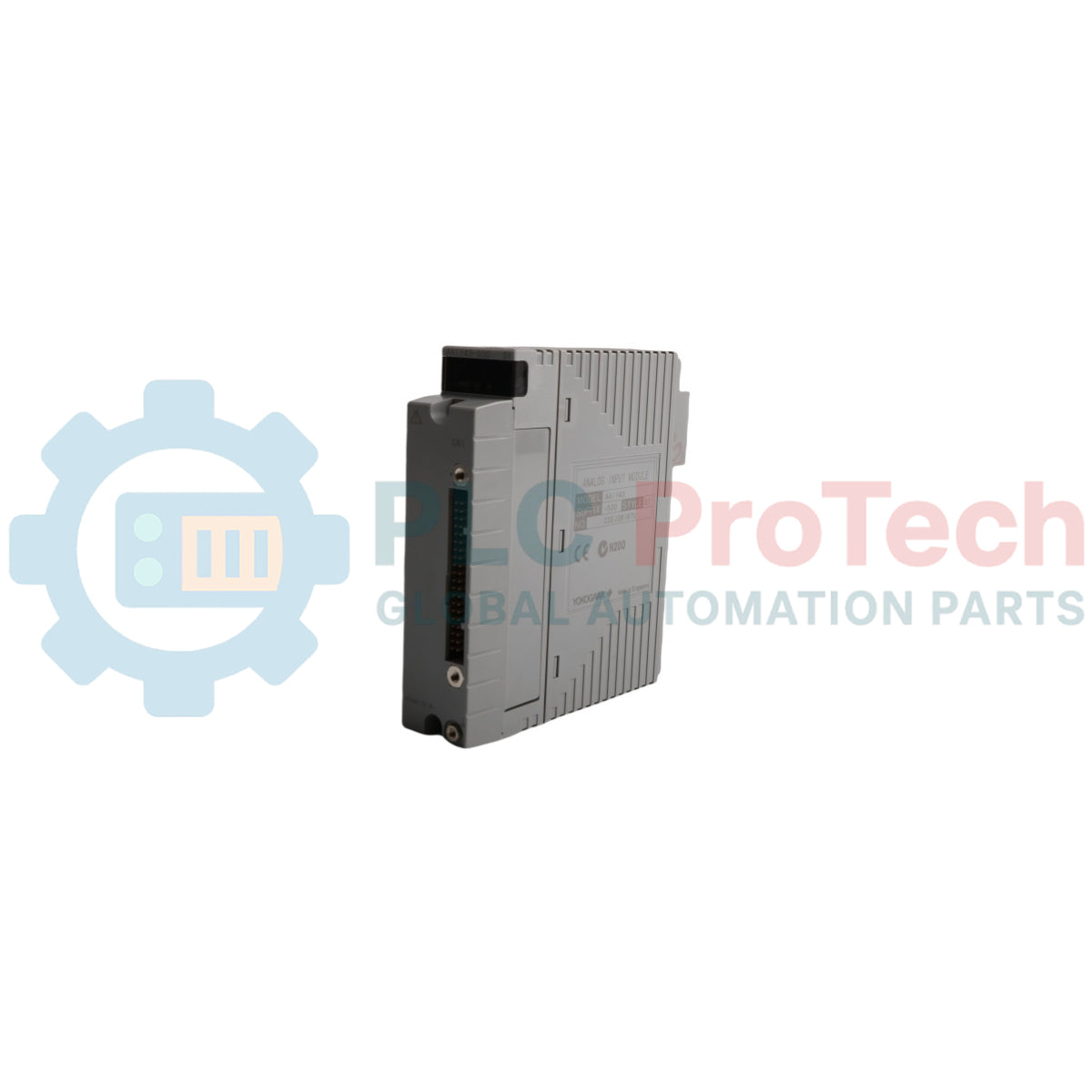

Modulo di ingressi analogici Yokogawa AAI143-S00 S1 CENTUM VP FIO

Panoramica del prodotto

Il  Yokogawa AAI143-S00 S1 (AAI143S00S1) è un modulo di ingresso analogico a 16 canali ad alta precisione, progettato per i sistemi integrati di controllo della produzione CENTUM VP e CS 3000. Progettato per l'elaborazione ad alta densità dei segnali in settori come la produzione chimica, l'industria del petrolio e del gas e la produzione farmaceutica, questo modulo accetta segnali standard da 4 a 20 mA provenienti dai trasmettitori di campo. L' AAI143-S00 S1 consente il monitoraggio di processi critici convertendo i dati analogici a livello di campo in segnali digitali per la Field Control Station (FCS). Il suo principale valore risiede nell'eccezionale stabilità del segnale e nell'isolamento tra campo e sistema, che impedisce ai disturbi elettrici di propagarsi attraverso il DCS, garantendo così un controllo costante del processo e riducendo al minimo il rischio di guasti alle apparecchiature.

Analisi del suffisso

Il codice modello AAI143-S00 S1 indica specifiche caratteristiche hardware e standard di compatibilità:

• AAI143: Modello base per un modulo di ingresso analogico a 16 canali (da 4 a 20 mA).

• -S (tipo standard): Indica la specifica standard del segnale di ingresso. A differenza della versione "H", questo modulo standard è ottimizzato per l'acquisizione ad alta velocità dei segnali di corrente senza modulazione HART integrata su ogni canale.

• 0 (configurazione singola): Questa cifra specifica che il modulo è progettato per il funzionamento non ridondante (autonomo), pur rimanendo compatibile con i backplane FIO standard.

• 0 (tipo base): Indica che il modulo è realizzato secondo la specifica standard, senza funzionalità aggiuntive come barriere a sicurezza intrinseca o rivestimento protettivo.

• S1 (stile 1): Rappresenta lo stile hardware originale. I moduli in stile 1 sono il "gold standard" per la manutenzione e le espansioni dei sistemi legacy, offrendo piena compatibilità con i nodi FIO e il firmware precedenti.

Specifiche tecniche

Domande frequenti tecniche

D1: Posso sostituire un AAI143-S00 S1 con un AAI143-H00?

R1: Sì, tecnicamente la versione H (HART) può sostituire la versione S, ma è necessario verificare che la configurazione software della FCS supporti il passthrough HART. Se non è richiesta la funzionalità HART, l'AAI143-S00 S1 rimane il ricambio diretto più conveniente.

D2: L'AAI143-S00 S1 supporta l'alimentazione di trasmettitori a 2 fili?

R2: Questo modulo è un ingresso a corrente assorbita. Per i trasmettitori a 2 fili, è necessario fornire un'alimentazione esterna a 24 VDC al loop. Il modulo misura la corrente, ma non alimenta direttamente il loop dai terminali I/O.

D3: Come devo gestire un segnale di "Qualità scadente" nel DCS per un canale specifico?

R3: Innanzitutto, misurare il segnale in mA ai terminali del modulo utilizzando un multimetro calibrato. Se il segnale è inferiore a 4 mA (ad esempio, 3,8 mA), il modulo potrebbe segnalare una condizione di interruzione o uno stato non valido. Verificare eventuali problemi di calibrazione dello strumento di campo o condizioni di circuito aperto nel cablaggio di campo.

Guida all'ingegneria e all'installazione

• Schermatura del loop di segnale: Utilizzare sempre cavi schermati a doppino intrecciato per i loop da 4 a 20 mA. Per evitare loop di massa, assicurarsi che la schermatura sia collegata a terra solo lato armadio DCS. Schermature flottanti o doppie messe a terra possono introdurre rumore che fa variare le letture del ciclo di aggiornamento di 10 ms.

• Compatibilità della morsettiera: L'AAI143-S00 S1 utilizza in genere un terminale con morsetto a pressione (ad esempio, ATA11S) o un cavo KS per il collegamento a una scheda terminale. Quando si utilizzano cavi KS, assicurarsi che il connettore sia inserito saldamente e che le viti zigrinate siano serrate per evitare derive del segnale causate dalle vibrazioni.

• Considerazioni ambientali: Poiché il modello -S00 non dispone di rivestimento protettivo, assicurarsi che l'ambiente dell'armadio sia mantenuto tra il 5% e il 90% di umidità relativa (senza condensa). Per installazioni in ambienti umidi o corrosivi, si consiglia di passare alla versione /G3 o di utilizzare una sala strumenti climatizzata per prevenire la corrosione del rame sul PCB in stile S1.
