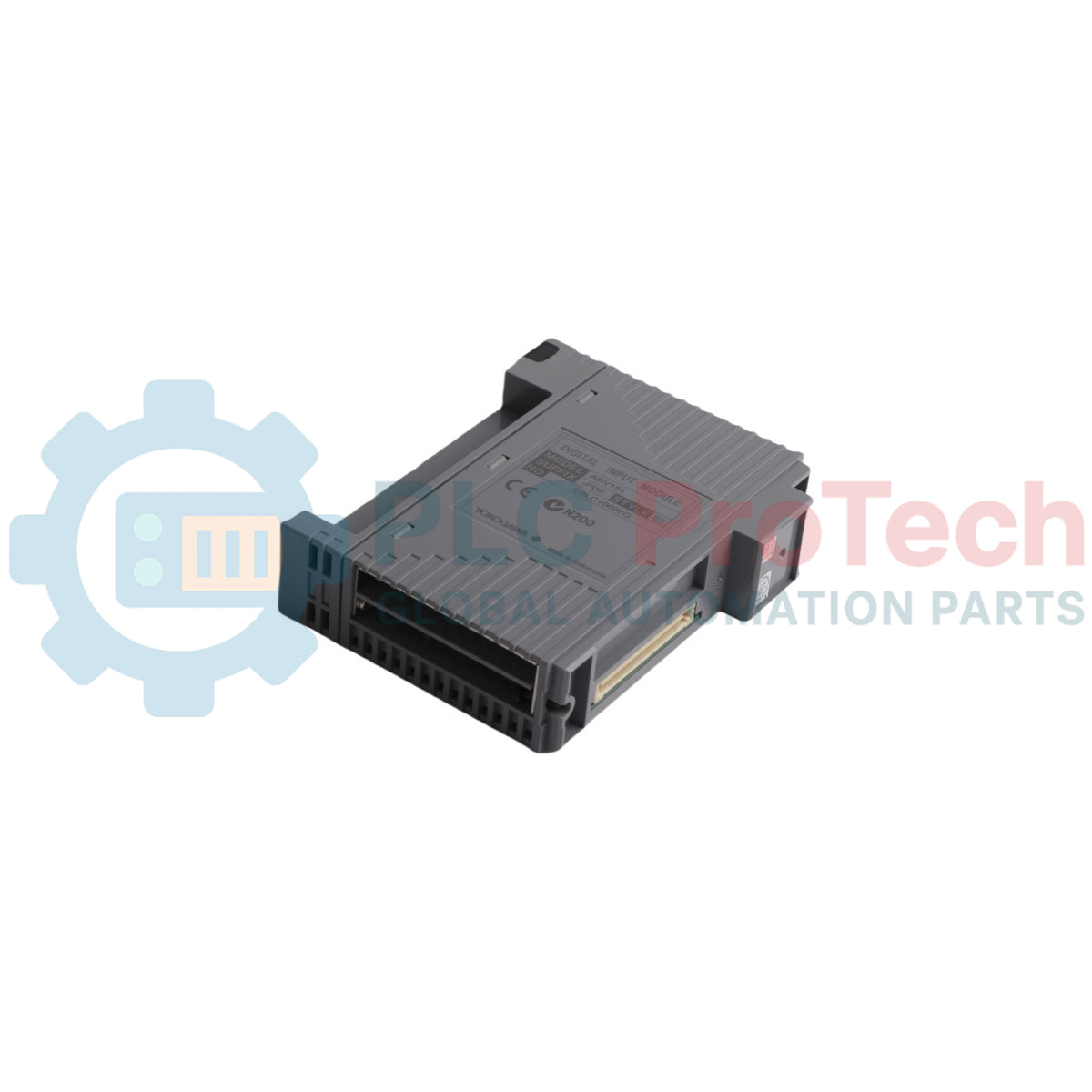

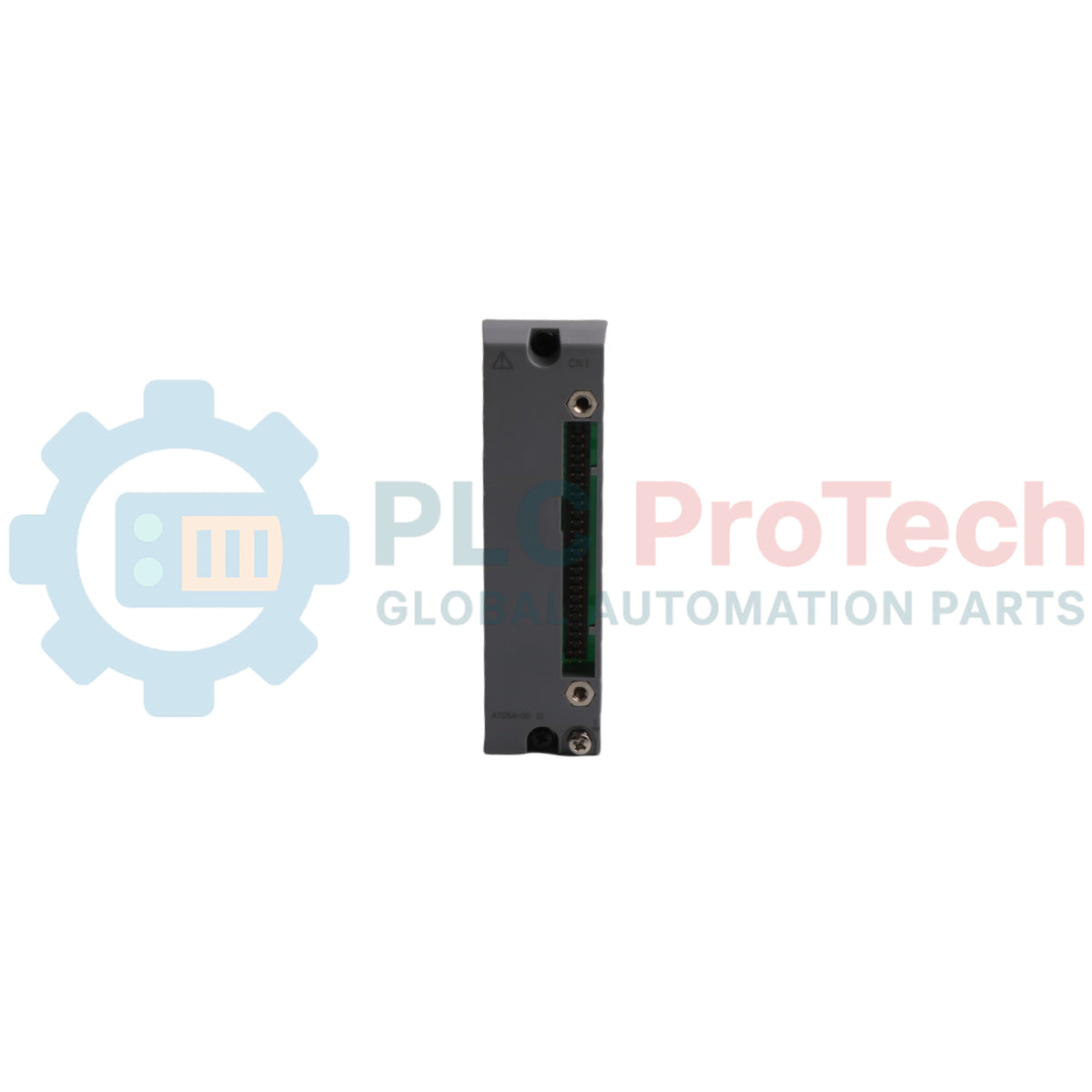

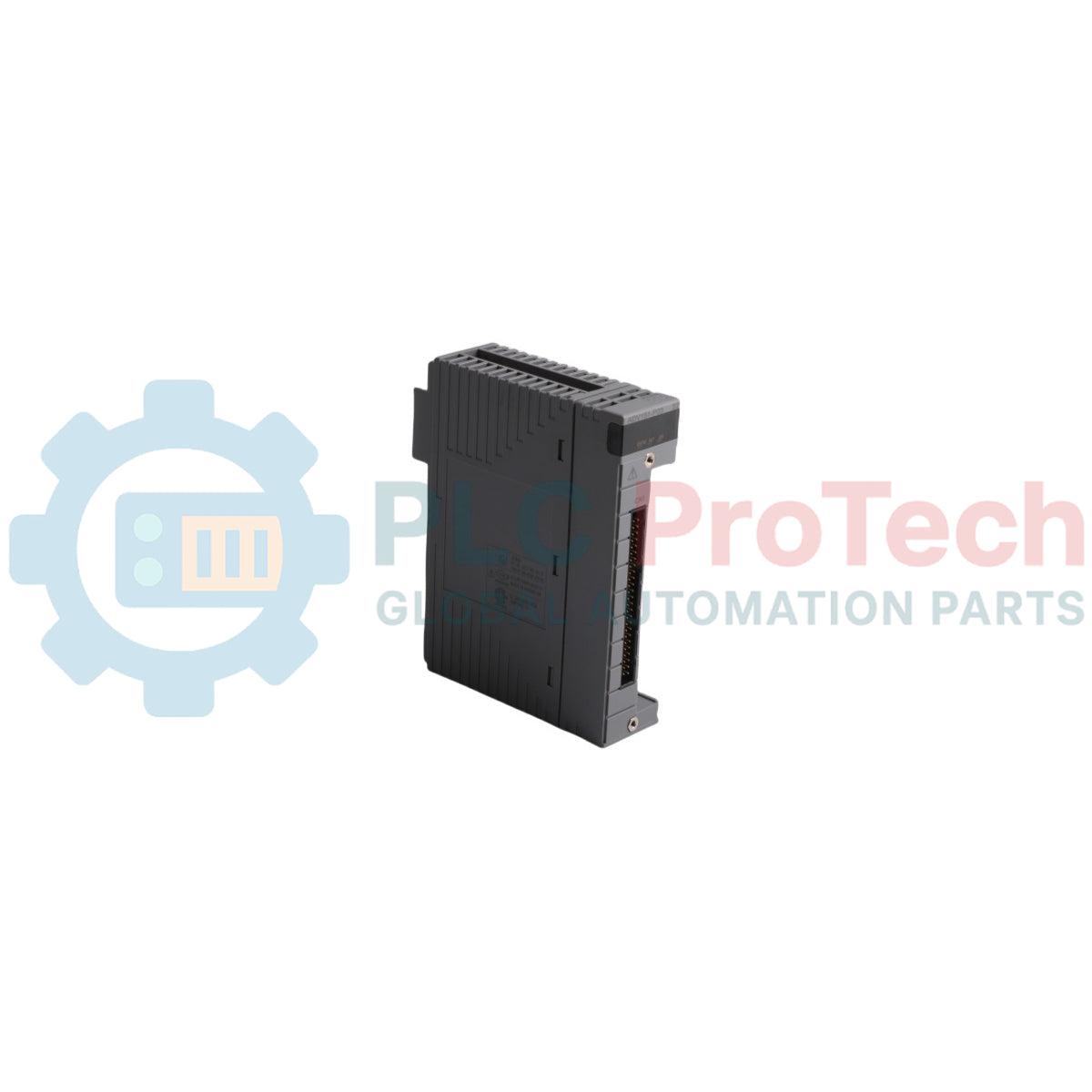

Modulo di ingresso digitale Yokogawa CENTUM VP ADV151-P03 S2

Panoramica del prodotto

Il Yokogawa ADV151-P03 S2 (ADV151P03S2) è un modulo di ingresso digitale ad alta densità a 32 canali, progettato per il sistema di controllo integrato della produzione CENTUM VP. Ottimizzato per settori di processo critici come la lavorazione del GNL, la raffinazione petrolchimica e la produzione di energia su larga scala, questo modulo funge da interfaccia affidabile tra i dispositivi digitali di campo e il sistema di controllo. Grazie all'elaborazione isolata dei segnali per contatti puliti e interruttori di prossimità, l' ADV151-P03 S2 garantisce un'elevata integrità del segnale e immunità ai disturbi, essenziali per mantenere la massima disponibilità e sicurezza dell'impianto in ambienti soggetti a forti interferenze.

Configurazione tecnica (analisi approfondita)

L'ADV151-P03 S2 è una variante con "morsetto a pressione" (indicata dal suffisso P03), progettata per un cablaggio sicuro e resistente alle vibrazioni negli armadi industriali. Questo modulo dispone di 32 canali isolati, consentendo il monitoraggio simultaneo di più stati di campo (ad esempio, posizioni delle valvole, stati dei motori o finecorsa).

La designazione "S2" indica uno specifico livello di revisione o stile che integra capacità diagnostiche interne avanzate e una gestione termica migliorata rispetto alle generazioni precedenti. Il modulo utilizza un'alimentazione esterna a 24 VCC per il rilevamento dei segnali, ma garantisce l'isolamento galvanico tra i circuiti lato campo e il bus di sistema interno. Questa architettura impedisce che le sovratensioni elettriche lato campo danneggino il backplane dell'FIO (unità di interfaccia di campo) o la rete DCS nel suo complesso.

Specifiche tecniche

Domande frequenti tecniche

D1: Qual è il significato del suffisso "P03" nel numero di modello ADV151?

R1: Il suffisso P03 specifica il tipo di morsettiera. In questo caso indica un morsetto a pressione, che consente l'inserimento diretto del filo senza la necessità di capicorda a crimpare speciali, facilitando un'installazione in campo più rapida.

D2: L'ADV151-P03 S2 supporta configurazioni ridondanti?

R2: Sì, il modulo ADV151 può essere utilizzato in una configurazione a doppia ridondanza all'interno del nodo FIO. Sono necessari due moduli identici e una scheda terminale predisposta per la ridondanza, per garantire il funzionamento continuo in caso di guasto di un modulo.

D3: Questo modulo è in grado di rilevare i segnali provenienti da interruttori di prossimità a 2 fili?

R3: Sì, il modulo è compatibile con interruttori di prossimità a 2 fili che soddisfano i requisiti specificati di corrente di dispersione e caduta di tensione per gli ingressi digitali a 24 VCC.

Guida alla progettazione e all'installazione

• Integrità del cablaggio: Quando si utilizzano i morsetti a pressione, assicurarsi che l'isolamento del filo sia spelato precisamente per 7 mm. Non stagnare i fili con saldatura, poiché ciò può causare connessioni allentate nel tempo in condizioni di cicli termici.

• Configurazione della ridondanza: In caso di configurazione a doppia ridondanza, verificare che le impostazioni degli indirizzi dei moduli sul backplane FIO siano consecutive (ad esempio, slot 1 e 2). Assicurarsi che entrambi i moduli condividano un percorso di ritorno comune a 24 VCC per evitare problemi di offset del segnale.

• Protezione dalle sovratensioni: Sebbene il modulo disponga di un isolamento a 500 VCA, per i cablaggi di campo esterni di lunghezza superiore a 30 metri si consiglia di installare dispositivi esterni di protezione dalle sovratensioni (SPD) per ridurre l'impatto dei transitori indotti dai fulmini.

Vantaggi ingegneristici

L'ADV151-P03 S2 si distingue per il design ad alta densità, che consente agli ingegneri di massimizzare il numero di I/O in uno spazio limitato nell'armadio. La revisione hardware "S2" garantisce una compatibilità elettromagnetica (EMC) superiore, rendendolo altamente affidabile in presenza di grandi azionamenti a frequenza variabile (VFD) e apparecchiature di manovra ad alta potenza. Inoltre, il modulo supporta la sostituzione a caldo (sostituzione online del modulo), consentendo interventi di manutenzione o aggiornamenti senza arrestare l'intero nodo DCS, una caratteristica fondamentale per i settori di processo continuo, in cui ogni ora di fermo comporta importanti conseguenze finanziarie.
