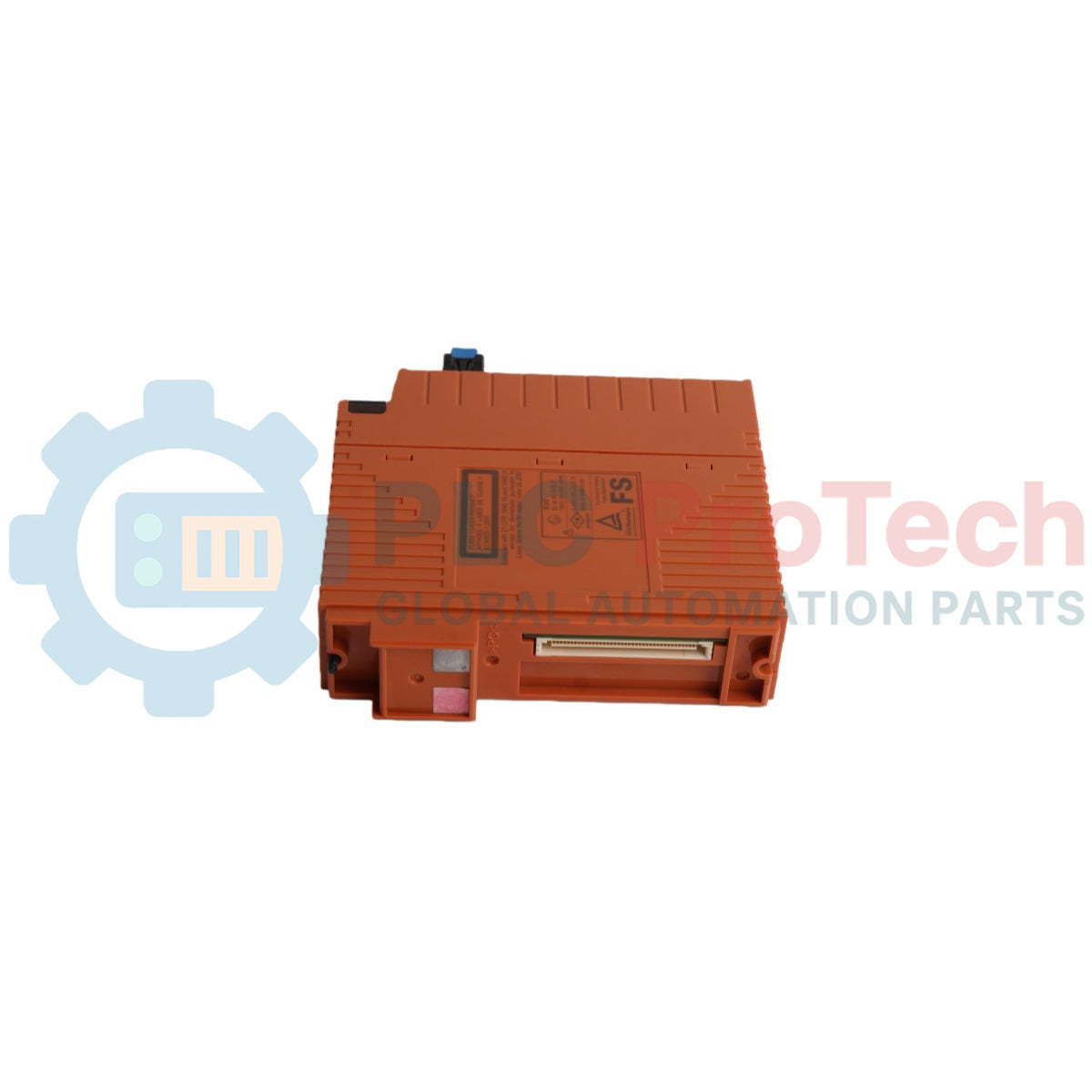

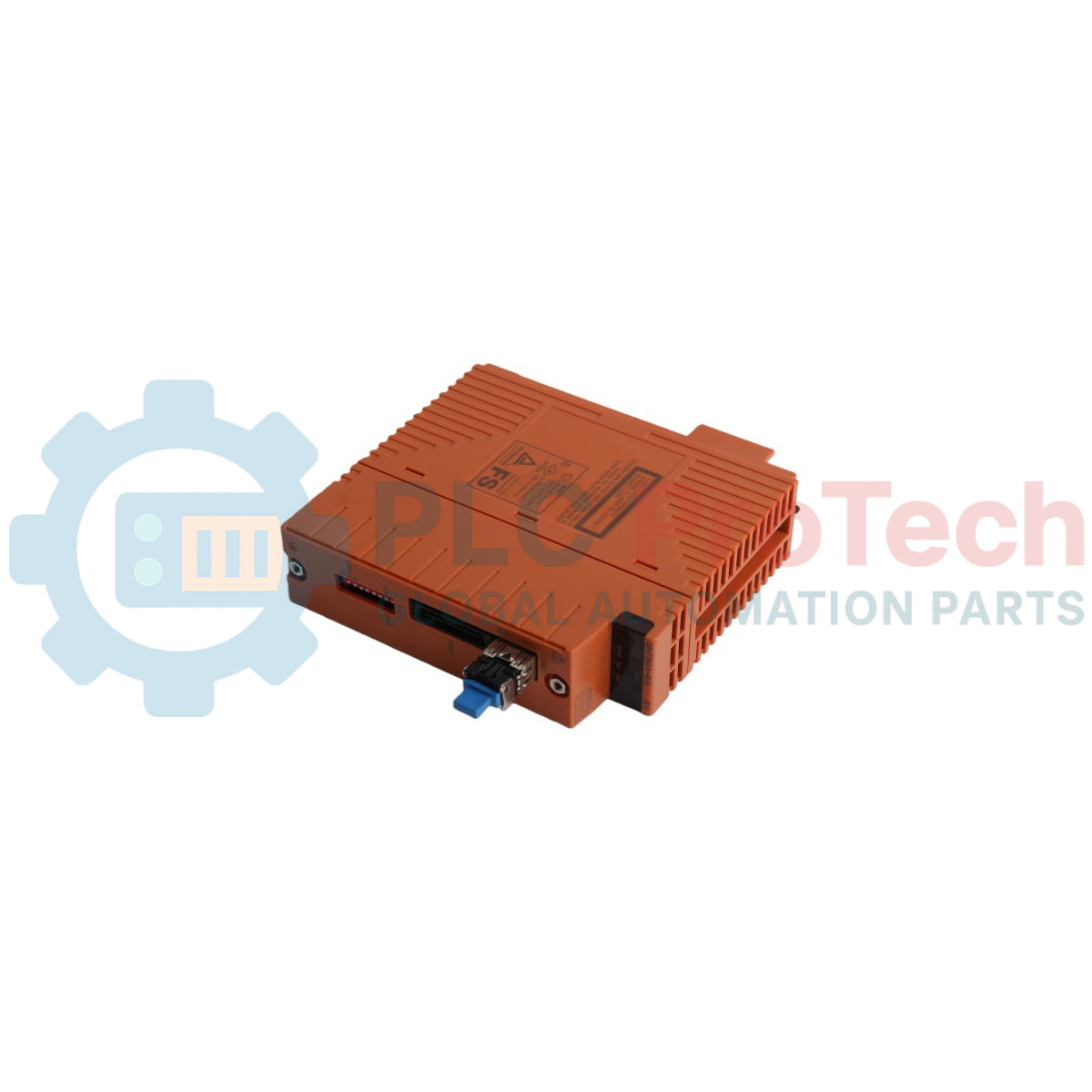

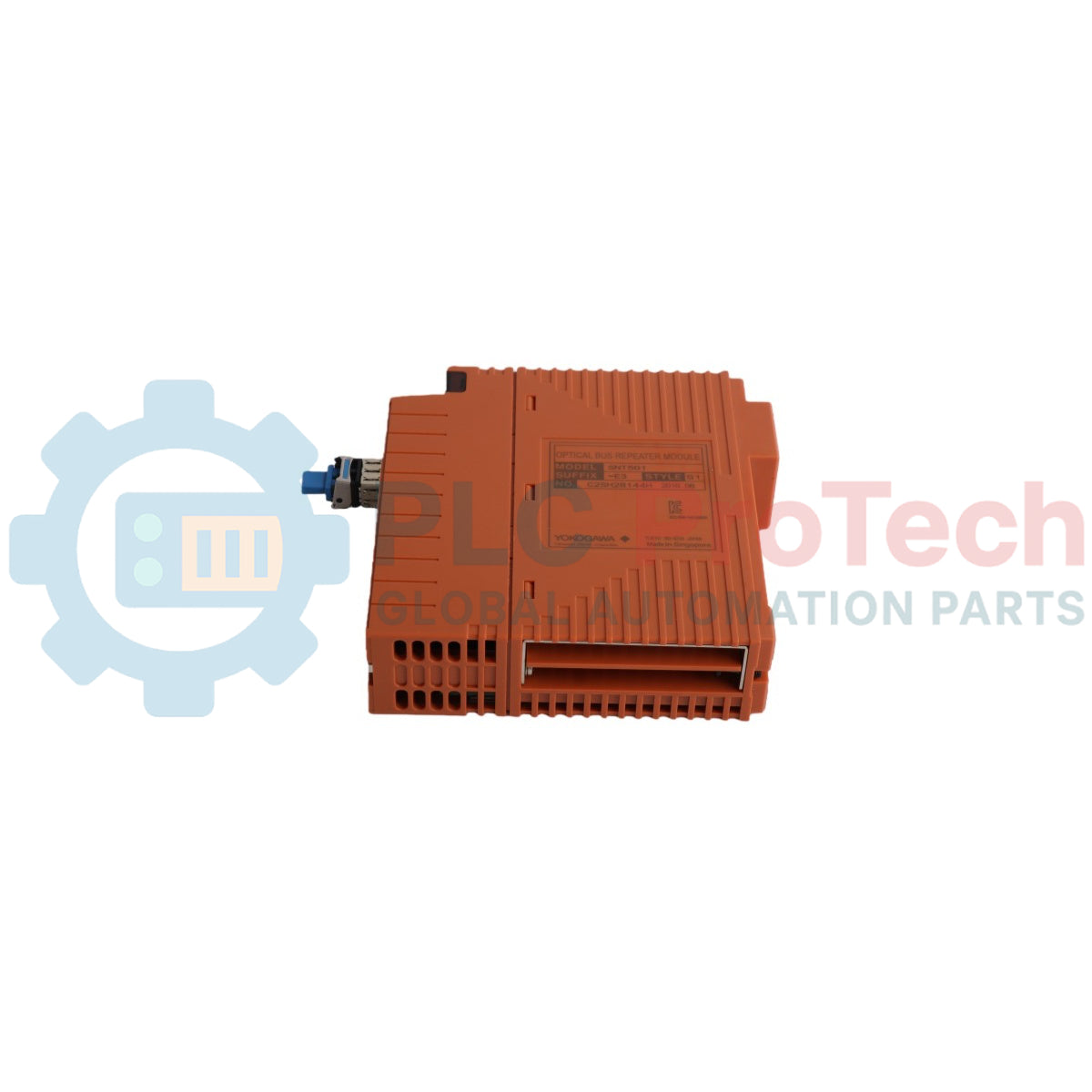

Modulo ripetitore del bus ottico ESB Yokogawa SNT501-13 ProSafe-RS

Panoramica del prodotto

Yokogawa SNT501-13 (SNT501-13) è un modulo slave ripetitore del bus ESB ottico progettato per il sistema strumentato di sicurezza (SIS) ProSafe-RS. Ampiamente utilizzato in industrie di processo ad alto rischio, come raffinerie di petrolio, impianti petrolchimici e centrali elettriche, questo modulo estende le reti di comunicazione di sicurezza critiche su lunghe distanze fisiche. Riceve i segnali ottici trasmessi da un modulo master SNT401 o da un modulo bus N-ESB tramite cavi in fibra ottica e li converte nuovamente in segnali elettrici. Questi segnali vengono quindi instradati tramite un cavo bus ESB al modulo di interfaccia bus ESB SSB401, installato sull'unità nodo di sicurezza SNB10D. Isolando il percorso di comunicazione mediante la fibra ottica, questo modulo impedisce le interferenze elettromagnetiche (EMI) e la propagazione di correnti nelle maglie di terra tra aree di processo remote, garantendo la continuità operativa del sistema e una protezione affidabile dei macchinari.

Descrizione del suffisso

La struttura del codice modello e suffisso di SNT501-13 definisce il livello di protezione ambientale, la certificazione per atmosfere esplosive e la designazione per la manutenzione:

• SNT501: designazione di base del modulo slave ripetitore del bus ESB ottico.

• -1: indica una configurazione hardware senza protezione antideflagrante, adatta ad ambienti non pericolosi delle sale di controllo o a installazioni che utilizzano un contenimento esterno.

• 3: indica la conformità alla specifica ISA Standard G3 per il rivestimento conformale in ambienti altamente corrosivi. Questa opzione amplia inoltre l'intervallo certificato della temperatura di esercizio a un intervallo più ampio, da -20 a 70 deg C, ed è classificata esclusivamente per scopi di manutenzione del sistema e supporto di sistemi legacy.

Specifiche tecniche

Domande frequenti tecniche

• D: Perché è fondamentale che i codici di suffisso dei moduli bus 1 e bus 2 corrispondano esattamente?

  R: Nelle configurazioni di sicurezza ridondanti, entrambi i moduli ripetitori, primario (bus 1) e secondario (bus 2), devono avere caratteristiche elettriche, termiche e di propagazione del segnale identiche. Codici di suffisso non corrispondenti, ad esempio l'abbinamento di un modulo standard con un modulo -13 rivestito G3 e a temperatura estesa, possono introdurre lievi differenze temporali, compromettendo la sincronizzazione del bus di sicurezza ProSafe-RS.

• D: Il modulo SNT501-13 può essere abbinato a qualsiasi ripetitore ottico lato master?

  R: No. Per mantenere margini di collegamento ottico e integrità della comunicazione adeguati, il lato master e il lato slave devono essere abbinati secondo una configurazione specifica. Il modulo slave SNT501-13 (SNT501-dash-13) deve essere abbinato esclusivamente al modulo master SNT401-13 corrispondente.

• D: Qual è il vantaggio del rivestimento ISA Standard G3 su questo specifico modulo?

  R: La classificazione G3 indica che il circuito stampato (PCB) del modulo è dotato di uno speciale rivestimento conformale. Ciò garantisce una protezione efficace contro l'attacco chimico di gas corrosivi, come acido solfidrico, anidride solforosa e cloro, comunemente presenti nelle raffinerie di petrolio, negli impianti di trattamento delle acque reflue e nelle cartiere.

Guida all'ingegneria e all'installazione

• Garantire la pulizia dei collegamenti in fibra: Prima di inserire i connettori in fibra ottica nell'SNT501-13, pulire le superfici terminali del cavo utilizzando un detergente dedicato per bobine di fibra ottica o salviette prive di lanugine imbevute di alcol isopropilico di grado industriale. Le particelle microscopiche di polvere intrappolate nell'interfaccia del ricetrasmettitore ottico possono causare una grave attenuazione del segnale, con conseguenti elevati tassi di errore sui bit del bus ESB o timeout di comunicazione.

• Rispettare il raggio minimo di curvatura: Durante l'instradamento nell'armadio, assicurarsi che i cavi in fibra ottica non superino il raggio minimo di curvatura specificato, generalmente 30 mm per la fibra multimodale standard. Le curve strette possono causare microcurvature nel nucleo di vetro, con conseguente perdita permanente di potenza ottica che riduce la distanza massima di trasmissione al di sotto dei limiti nominali di 5 km o 10 km.

• Isolamento fisico dei percorsi ridondanti: Quando si implementa una topologia ridondante a stella o a catena, instradare i cavi in fibra ottica del Bus 1 e del Bus 2 attraverso condotti e passerelle portacavi fisicamente completamente separati. Ciò impedisce che un singolo impatto fisico, incendio o incidente localizzato nell'armadio interrompa contemporaneamente entrambe le linee di comunicazione, preservando il funzionamento del sistema di sicurezza.
