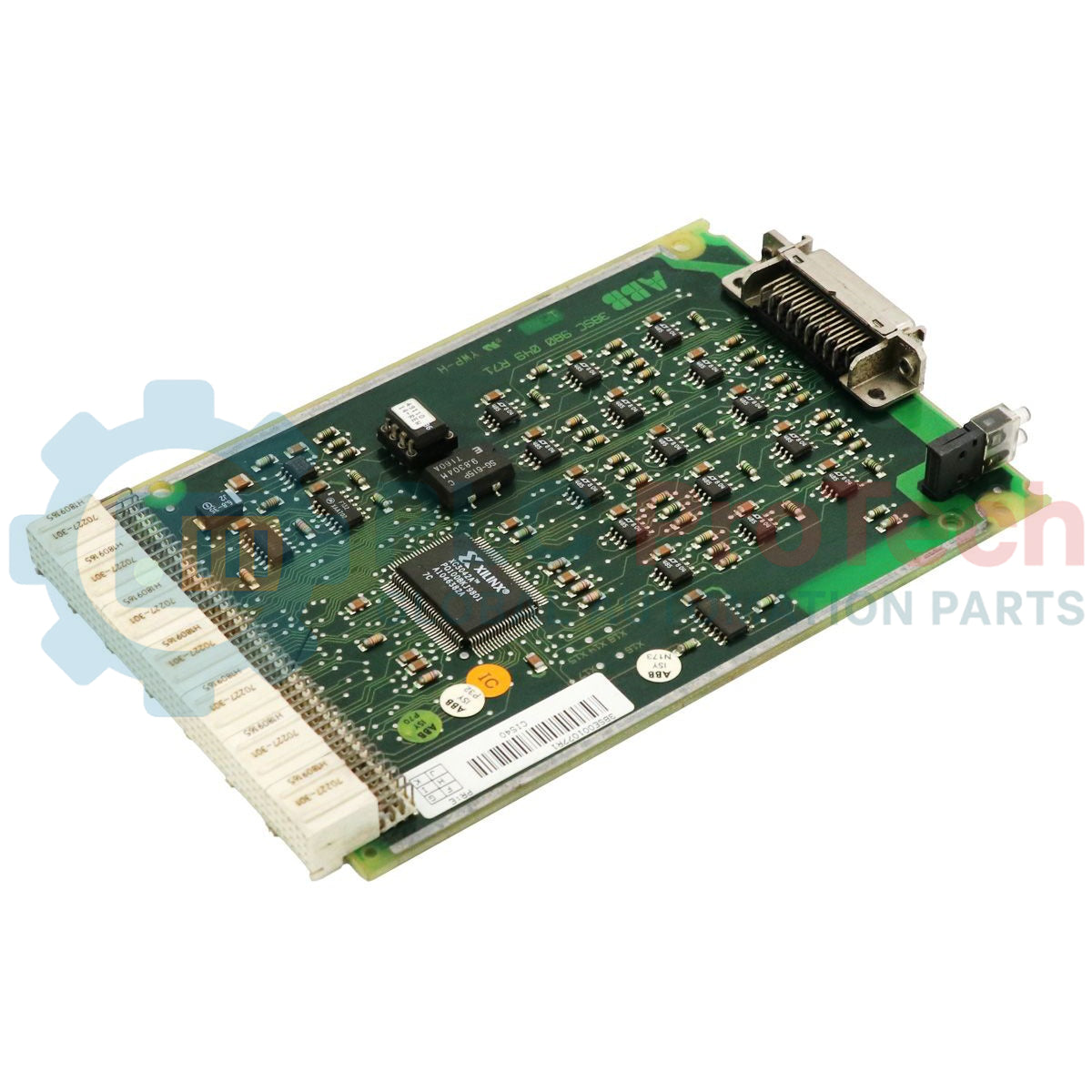

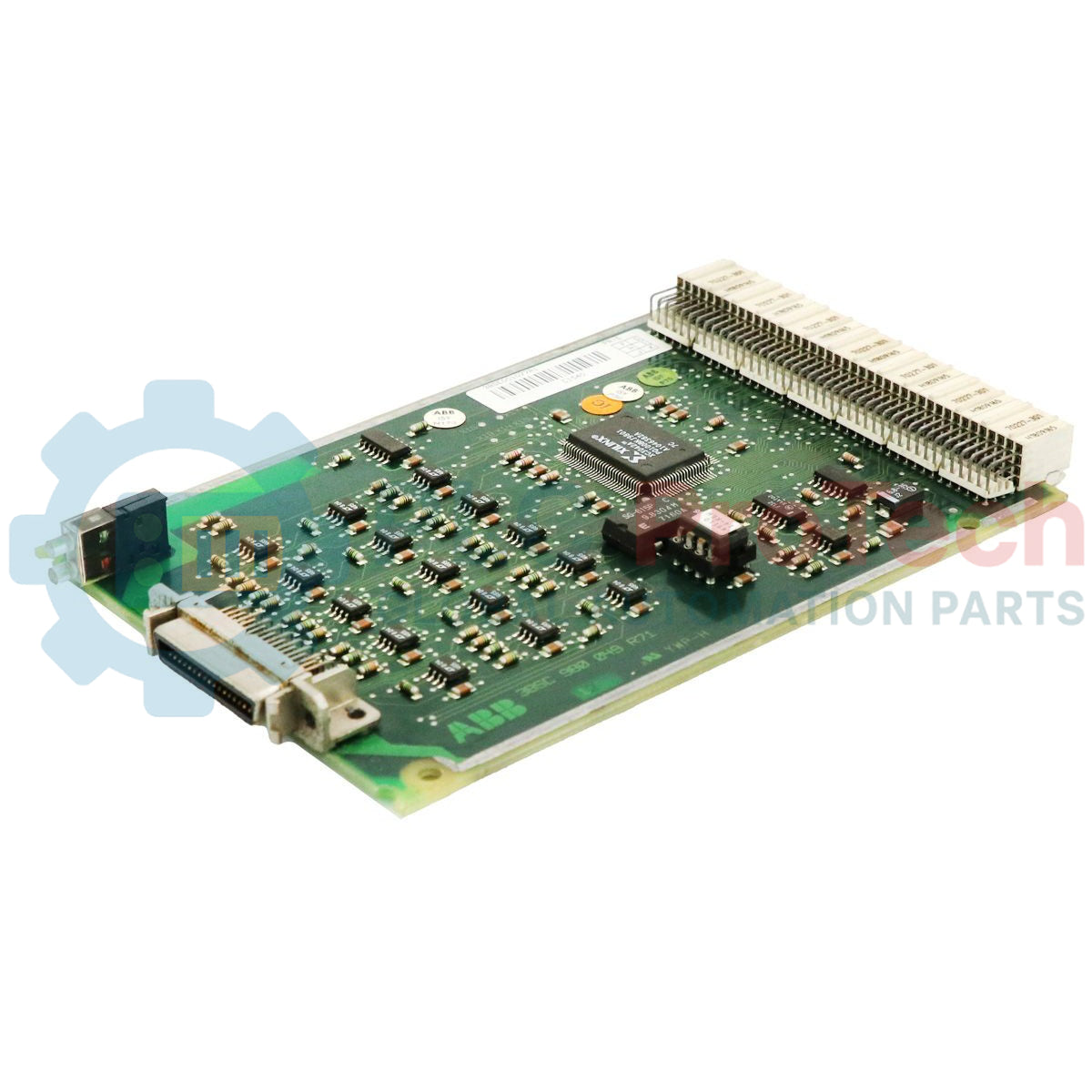

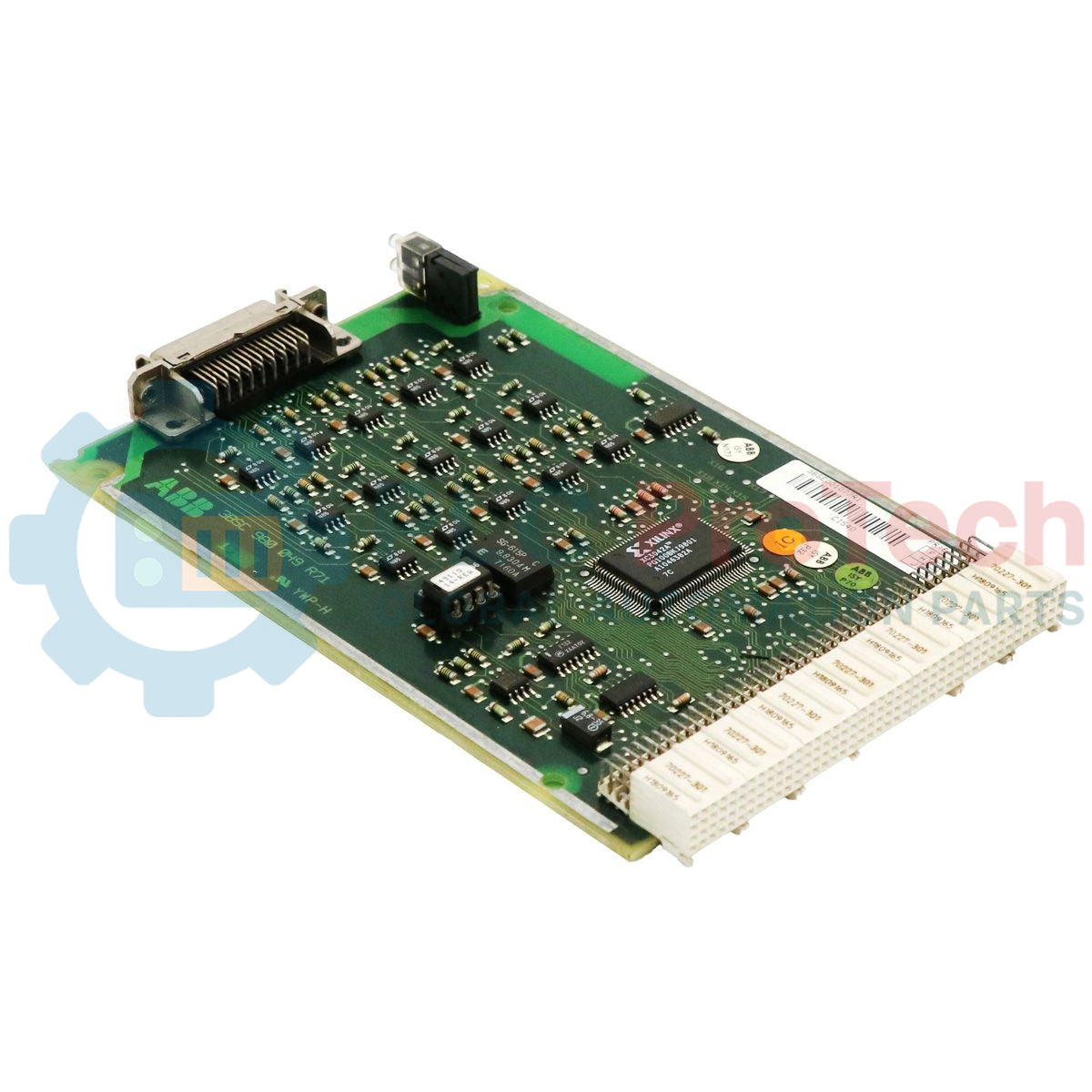

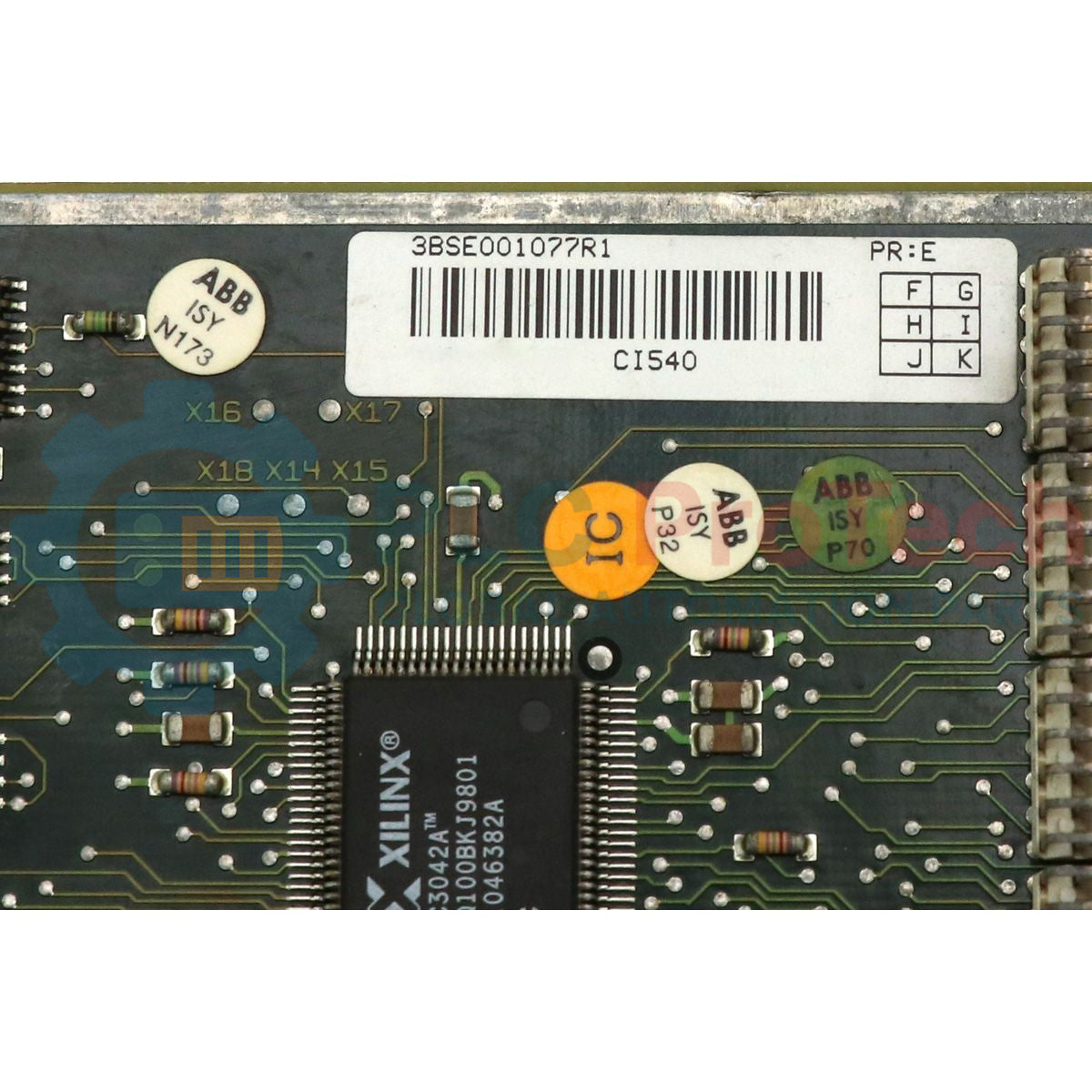

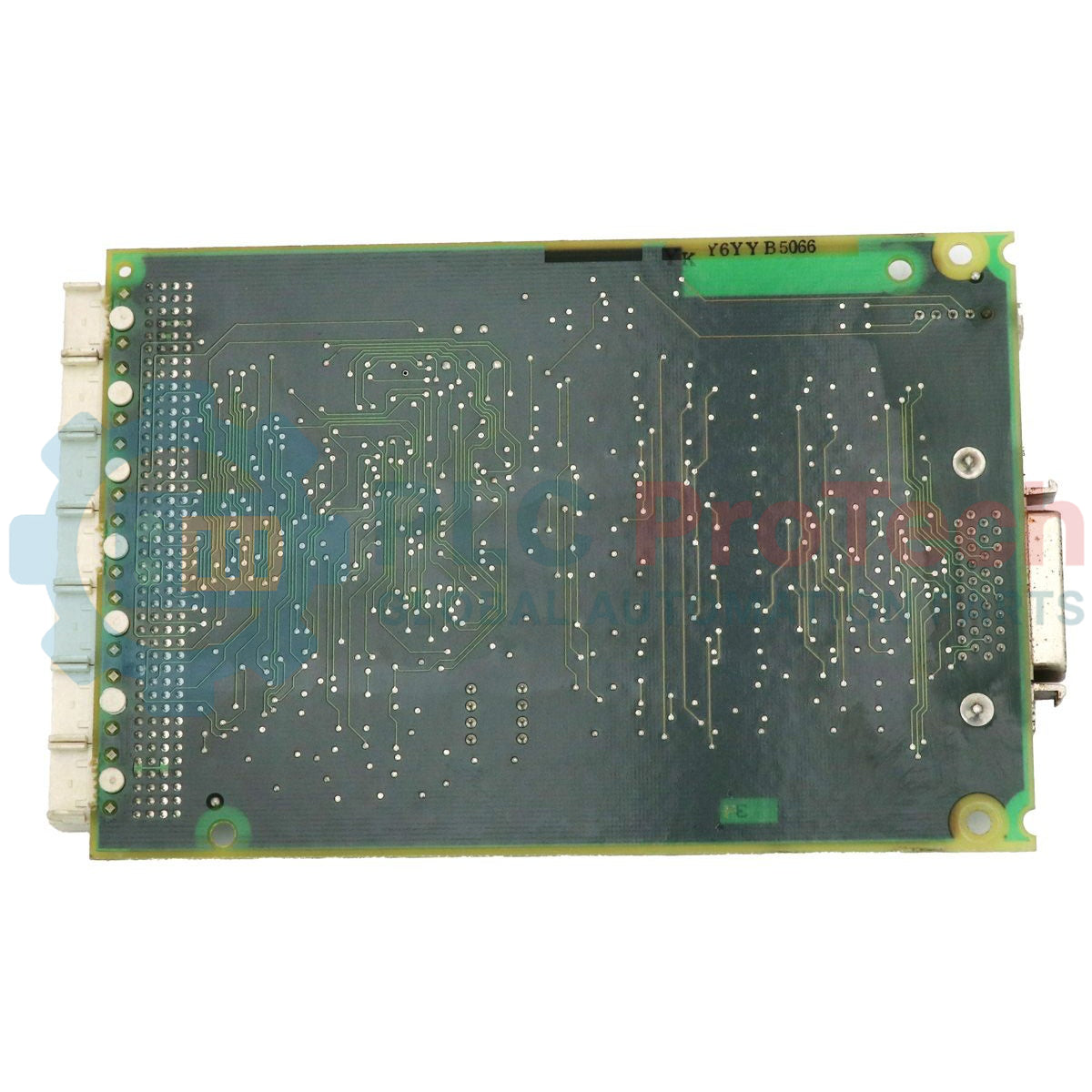

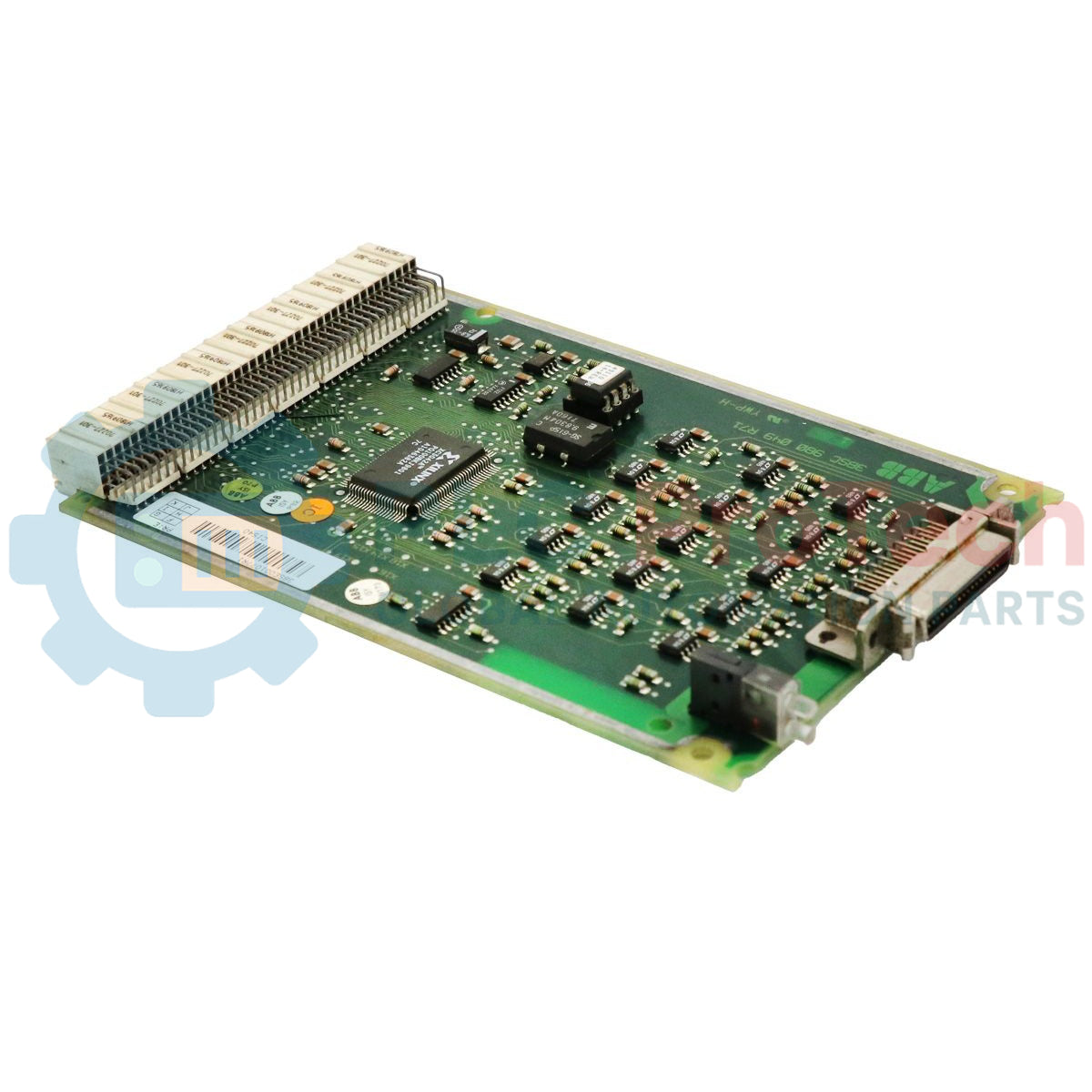

Modul Sambungan Bas I/O ABB 3BSE001077R1 CI540 S100

Perihalan

Berantara muka secara langsung dengan seni bina sistem Advant Controller, ABB 3BSE001077R1 CI540 berfungsi sebagai modul sambungan bas I/O S100 khusus yang direka untuk mengekalkan komunikasi deterministik antara satah belakang pemproses dengan rak I/O S100 jauh. Modul ini memastikan penghantaran isyarat data input/output yang stabil dan kependaman rendah merentasi susun atur fizikal yang diperluas. Direka bentuk untuk persekitaran industri berat, CI540 memudahkan integrasi lancar sistem S100 legasi dengan platform Advant OCS moden, sambil mengekalkan masa pelaksanaan gelung kawalan yang kritikal.

Ciri-ciri

• Integrasi Sistem: Mewujudkan pautan sambungan bas berkelajuan tinggi daripada pengawal siri AC 400 ke subrak S100 setempat atau jauh.
• Pemetaan Data yang Boleh Dipercayai: Memudahkan kadar kemas kini kitaran yang diperlukan untuk tugasan kawalan proses yang mencabar.
• Kualiti Binaan Kukuh: Komponen bertaraf industri yang direka bentuk untuk menahan tekanan terma dan hingar elektrik yang lazim pada panel bilik kawalan.
• Paparan Diagnostik: Penunjuk LED panel hadapan bersepadu memaparkan status modul, aktiviti penghantaran/penerimaan dan bendera kerosakan bas.

Aplikasi

• Sistem kawalan teragih Advant Controller AC 410 dan AC 450.
• Pengembangan subsistem I/O S100 dalam loji penjanaan kuasa dan pemprosesan kimia.
• Migrasi sistem legasi yang memerlukan pemindahan fizikal rak I/O.

Spesifikasi Teknikal

Pandangan Kejuruteraan Empirik

Model Alternatif & Keserasian

CI540 berfungsi sebagai pengganti terus untuk kad antara muka S100 generasi lama tertentu. Sahkan versi perisian tegar asas pengawal anda bagi memastikan peruntukan slot dan pemetaan pemacu satah belakang yang betul semasa pemulaan sistem.

Kesilapan Aplikasi & Nota Kejuruteraan

Penamatan bas I/O S100 yang tidak betul boleh menyebabkan pantulan isyarat setempat, yang direkodkan sebagai kerosakan "Modul Tiada" dalam log ralat AC 450. Sentiasa pasang perintang terminal yang diperlukan pada blok rak sambungan terakhir untuk menstabilkan impedans bas.

Petua Pentauliahan & Pendawaian

Apabila memasang kabel sambungan bas dari CI540, kekalkan jarak fizikal minimum 30 cm daripada talian AC berkuasa tinggi untuk mengelakkan gandingan magnet. Sentiasa pasangkan sambungan reben atau optik menggunakan klip pengunci terbina dalam pada perumah modul.

Panduan Pemasangan

1. 1 Matikan kuasa rak pengawal dan pastikan satah belakang dinyahtenagakan sepenuhnya.
2. 2 Sejajarkan papan CI540 dengan panduan slot yang ditetapkan pada casis satah belakang.
3. 3 Luncurkan modul dengan kukuh ke tempatnya sehingga penyambung belakang terpasang dengan kemas.
4. 4 Sambungkan kabel komunikasi bas dan pastikan tuil pengunci terpasang sebelum membekalkan tenaga semula kepada sistem.
