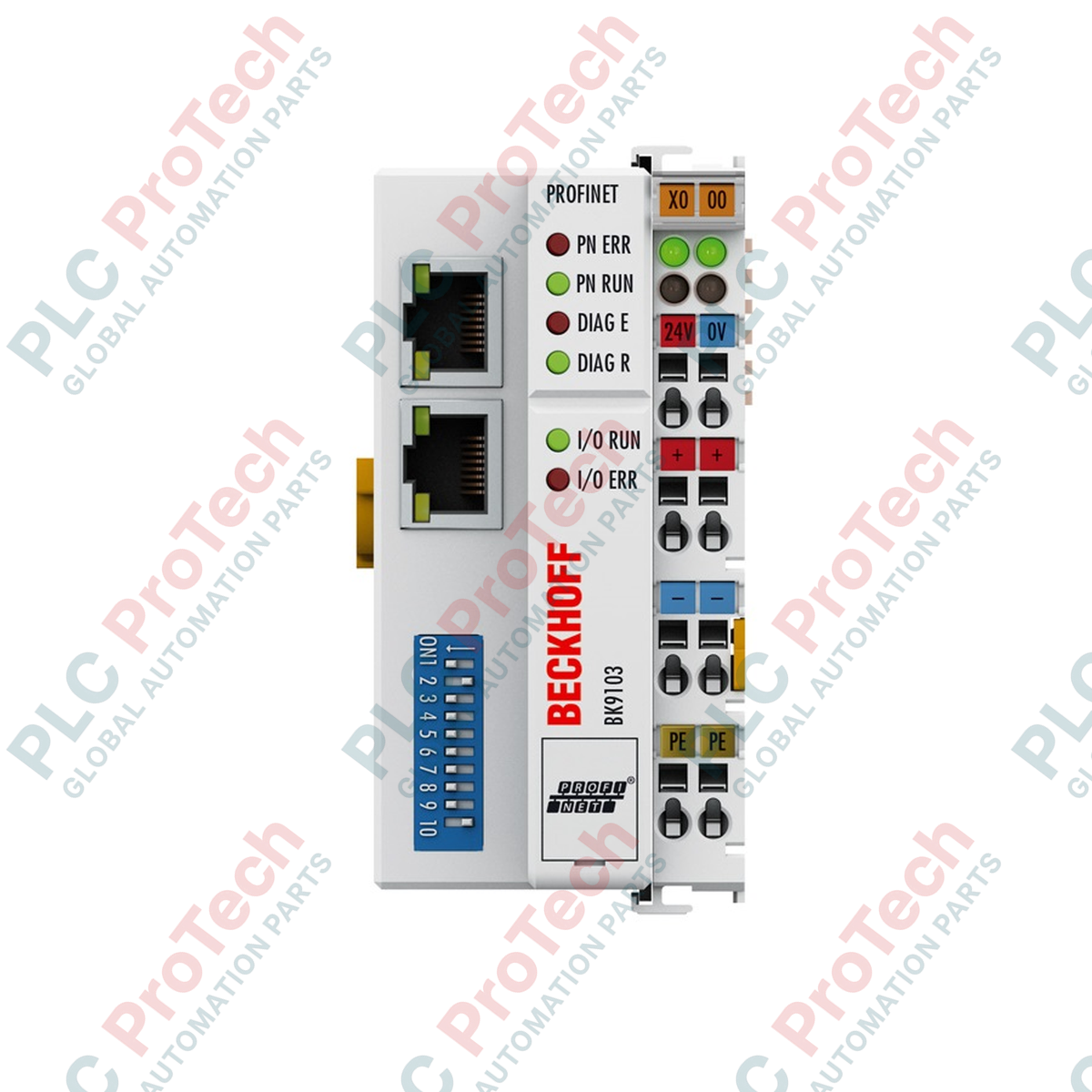

BECKHOFF BK9103 Pengganding Bas PROFINET

SKU BK9103

Dalam stok

12-month warranty
Free returns within 30 days

Pengilang: BECKHOFF
No. Produk: BK9103
Negara asal:Jerman
Jenis Produk: Pengganding Bas
Pembayaran: T/T, Western Union
Berat: 170g
Pelabuhan penghantaran: Xiamen
Jaminan: 12 bulan

Penerangan

BECKHOFF BK9103 ialah Pengganding Bas PROFINET yang direka untuk menyambungkan sistem Terminal Bas Beckhoff kepada rangkaian PROFINET RT (Kelas B). Sebagai antara muka antara bas medan peringkat lebih tinggi dan blok terminal elektronik modular, BK9103 menterjemahkan telegram bas medan kepada format isyarat K-bus dalaman. Pengganding ini mengendalikan penghantaran data, pengurusan protokol dan pengagihan kuasa untuk Terminal Bas yang disambungkan dalam seni bina automasi industri.

Dilengkapi suis dwi-saluran dengan dua antara muka RJ45, BK9103 menyokong topologi rangkaian garisan dan bintang tanpa memerlukan suis rangkaian luaran. Unit ini membekalkan kuasa kepada K-bus dalaman dan menyediakan sesentuh kuasa, serta menyokong sehingga 64 Terminal Bas secara langsung atau pengembangan sehingga 255 Terminal Bas menggunakan teknologi sambungan K-bus. Konfigurasi saluran I/O yang disambungkan disokong melalui alat perisian KS2000.

Ciri-ciri

Sokongan protokol komunikasi PROFINET RT (Kelas B) untuk pertukaran data Ethernet masa nyata
Suis 2 saluran bersepadu dengan dua penyambung RJ45 untuk topologi pendawaian garisan dan bintang yang fleksibel
Menyokong sehingga 64 Terminal Bas secara asli dan sehingga 255 Terminal Bas dengan sambungan K-bus
Memproses sehingga 512 bait data input dan 512 bait data output melalui bas medan
Bekalan kuasa bersepadu yang membekalkan 1750 mA untuk komunikasi K-bus
Pengesanan automatik kadar penghantaran 10/100 Mbit/s
Penunjuk diagnostik untuk status operasi, pautan rangkaian dan ralat bas

Aplikasi

Sistem pembinaan mesin modular dan pembuatan diskret berasaskan PROFINET
Seni bina pemerolehan dan kawalan data I/O industri teragih
Rangkaian automasi kilang yang memerlukan topologi Ethernet berstruktur garisan atau bintang
Naik taraf dan mengembangkan stesen terminal K-bus sedia ada ke dalam rangkaian PROFINET

Spesifikasi Teknikal

Umum

Parameter	Spesifikasi
Pengilang	BECKHOFF
Model Tepat	BK9103
Jenis Produk	Pengganding Bas PROFINET
Bilangan Terminal Bas	64 (255 dengan sambungan K-bus)
Saiz Data Bas Medan Maks.	Input 512 bait dan output 512 bait
Isyarat Periferi Digital	512 input / 512 output
Isyarat Periferi Analog	256 input / 256 output
Konfigurasi	melalui KS2000

Komunikasi dan Antara Muka

Parameter	Spesifikasi
Protokol	PROFINET RT (Kelas B)
Kadar Pemindahan Data	10/100 Mbit/s, pengecaman automatik
Antara Muka Bas	2 x RJ45 (suis 2 saluran)
Medium Pemindahan Data	4 x 2 kabel kuprum pasangan terpiuh; kategori 3 (10 Mbit/s), kategori 5 (100 Mbit/s)
Topologi	Pendawaian talian atau bintang
Penyusunan Bertingkat	Sehingga 20 BK9103 atau panjang talian maks. 2 km
Jarak Antara Stesen	100 m antara hab/suis dan pengganding bas atau antara pengganding bas dengan pengganding bas

Elektrik

Parameter	Spesifikasi
Bekalan Kuasa	24 V DC (-15 peratus / +20 peratus)
Arus Input	70 mA + (jumlah arus K-bas) / 4, maksimum 500 mA
Arus Permulaan	2.5 x arus berterusan
Fius Disyorkan	Kurang daripada atau sama dengan 10 A
Bekalan Arus K-bas	1750 mA
Sesentuh Kuasa	Maks. 24 V DC / maks. 10 A
Pengasingan Elektrik	500 V (sesentuh kuasa / voltan bekalan / bas medan)

Mekanikal dan Persekitaran

Parameter	Spesifikasi
Berat	Kira-kira 170 g
Suhu Operasi	-25 hingga +60 degC
Suhu Penyimpanan	-40 hingga +85 degC
Kelembapan Relatif	95 peratus, tanpa pemeluwapan
Ketahanan Getaran/Hentakan	Mematuhi EN 60068-2-6 / EN 60068-2-27
Kekebalan EMC / Pelepasan	Mematuhi EN 61000-6-2 / EN 61000-6-4
Tahap Perlindungan / Kedudukan Pemasangan	IP20 / berubah-ubah

Pematuhan dan Pensijilan

Parameter	Spesifikasi
Kelulusan dan Penandaan	CE, UL, ATEX, IECEx, DNV GL
Penandaan ATEX	II 3 G Ex ec IIC T4 Gc
Penandaan IECEx	Ex ec IIC T4 Gc

Sambungan / Antara muka

Antara muka	Fungsi
Port RJ45 1	Antara muka komunikasi PROFINET (Port 1 suis dalaman)
Port RJ45 2	Antara muka komunikasi PROFINET (Port 2 suis dalaman)
Sesentuh Kuasa (24 V DC)	Bekalan kuasa sisi medan untuk terminal yang disambungkan (maks. 10 A)
K-bas Terminal Bas	Sambungan bas data dalaman ke Terminal Bas modular

Garis Panduan Pemasangan

Pastikan semua sumber kuasa dimatikan dan diasingkan sebelum menjalankan kerja pemasangan mekanikal atau elektrik.
Sahkan bahawa rel pemasangan dipasang dengan kukuh dan dibumikan mengikut spesifikasi kabinet kawalan.
Pasangkan pengganding bas BECKHOFF BK9103 pada rel DIN dengan mengetapkannya ke tempatnya di sebelah pemasangan terminal sasaran.
Sambungkan bekalan kuasa 24 V DC dan konduktor bumi ke terminal yang ditetapkan, dengan mematuhi kekutuban dan kadaran fius yang betul (≤ 10 A).
Sambungkan kabel rangkaian PROFINET ke port RJ45 menggunakan kabel kategori 5 untuk operasi 100 Mbit/s.
Sambungkan Terminal Bas hiliran melalui penyambung K-bas dalaman, dengan memastikan mekanisme penguncian fizikal dipasang dengan kemas.
Sahkan parameter rangkaian, tetapan konfigurasi dan kumpulan pengedaran yang berpotensi sebelum menghidupkan sistem.

FAQ

Apakah fungsi utama BECKHOFF BK9103?

BECKHOFF BK9103 berfungsi sebagai Pengganding Bas PROFINET yang menyambungkan Terminal Bas modular Beckhoff kepada rangkaian PROFINET RT, serta menterjemahkan telegram bas medan kepada format K-bus dalaman.

Berapa banyak Terminal Bas yang boleh disambungkan kepada BECKHOFF BK9103?

BECKHOFF BK9103 menyokong sehingga 64 Terminal Bas secara langsung, dan sehingga 255 Terminal Bas apabila menggunakan teknologi peluasan K-bus.

Apakah antara muka rangkaian yang digunakan oleh BECKHOFF BK9103?

BECKHOFF BK9103 dilengkapi suis 2 saluran bersepadu dengan dua penyambung RJ45, yang membolehkan kadar pemindahan data Ethernet 10/100 Mbit/s dalam topologi talian atau bintang.

Apakah bekalan kuasa yang diperlukan untuk BECKHOFF BK9103?

BECKHOFF BK9103 beroperasi dengan bekalan kuasa 24 V DC (-15 peratus / +20 peratus) dan menyediakan bekalan arus K-bus dalaman sebanyak 1750 mA.

Apakah pensijilan kawasan berbahaya yang terpakai pada BECKHOFF BK9103?

BECKHOFF BK9103 mempunyai pensijilan ATEX (II 3 G Ex ec IIC T4 Gc) dan IECEx (Ex ec IIC T4 Gc) untuk digunakan dalam atmosfera mudah meletup.
