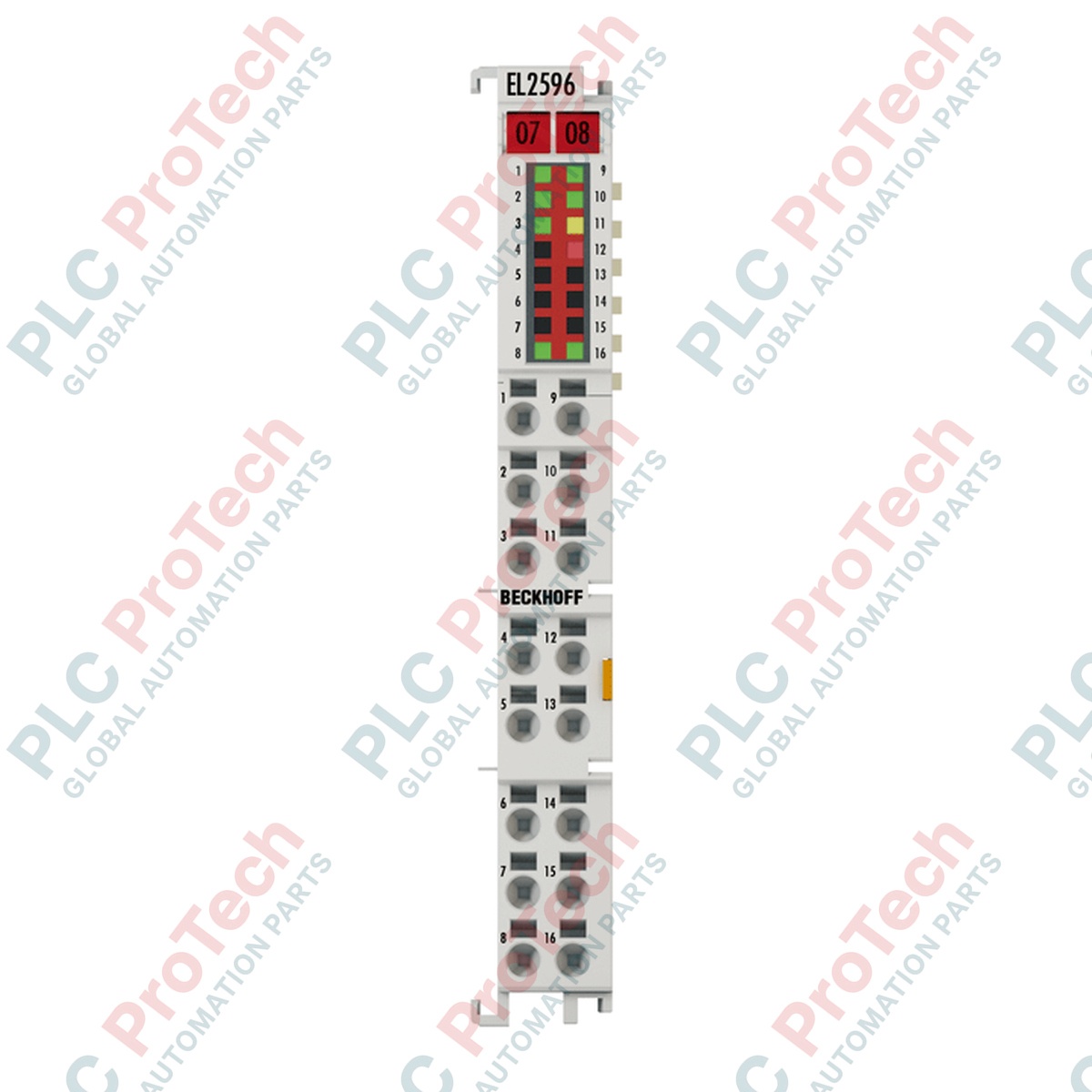

Beckhoff EL2596 EtherCAT Terminal Modul Output LED 1-Saluran

Penerangan

Menyediakan kawalan pemanduan ketepatan tinggi untuk sistem pencahayaan penglihatan mesin, Beckhoff EL2596 Terminal EtherCAT menyelaraskan output LED penukaran pantas dengan penyegerakan sub-mikrodetik. Modul output LED 1-saluran ini beroperasi pada sistem 24 V DC, menawarkan parameter output yang boleh laras merentas mod arus tetap, voltan tetap, dan modulasi lebar denyut (PWM). Dengan menghubungkan pencetus pencahayaan terus ke sistem jam teragih EtherCAT, peranti ini memudahkan koordinasi tahap mikron antara pendedahan kamera industri dan strob cahaya, memastikan konsistensi tangkapan imej optimum pada barisan automasi berkelajuan tinggi.

Ciri-ciri

• Kebolehan Output Pelbagai Mod: Sokongan boleh konfigurasi untuk mod operasi voltan tetap, arus tetap, dan PWM frekuensi tinggi untuk memenuhi keperluan pencahayaan LED tertentu.
• Penyegerakan Jam Teragih: Penyegerakan masa yang sangat tepat dengan penyimpangan ketepatan jauh di bawah 1 mikrodetik di seluruh rangkaian EtherCAT.
• Masa Penukaran Ultra-Pantas: Masa hidup dan mati yang tipikal kurang daripada 1 mikrodetik, menyokong selang cahaya berdenyut dari 25 mikrodetik hingga 10 saat.
• Antara Muka Kamera Terasing: Mempunyai satu input pencetus terasing secara elektrik dan satu output pencetus tolak-tarik untuk antara muka lancar dengan sensor dan kamera penglihatan industri.
• Diagnostik Lapangan Menyeluruh: Penunjuk status perkakasan masa nyata dan pemantauan dalaman untuk had arus dan voltan bagi mengelakkan kerosakan terma pada LED yang disambungkan.

Aplikasi

• Penyegerakan strob dan kilat untuk kamera penglihatan mesin industri.
• Sistem penyortiran optik berkelajuan tinggi dan pemeriksaan kawalan kualiti.
• Pencahayaan panel LED arus tetap dan pengurusan kecerahan.
• Persediaan pencahayaan LED RGB terintegrasi melalui konfigurasi anoda biasa.

Spesifikasi Teknikal

Wawasan Kejuruteraan Empirik

Model Alternatif & Keserasian

EL2596 berintegrasi dengan lancar ke dalam persekitaran pembangunan Beckhoff TwinCAT 2 dan TwinCAT 3 standard. Pastikan deskripsi peranti TwinCAT EtherCAT XML (ESI) anda dikemas kini ke semakan terkini untuk mengakses semua parameter CoE (CANopen over EtherCAT) lanjutan. Ia serasi ke belakang dengan penghubung EtherCAT standard seperti EK1100.

Perangkap Aplikasi & Nota Kejuruteraan

Apabila mengkonfigurasi terminal untuk operasi berdenyut sehingga 3 A, uruskan tetapan Kitaran Tugas dengan teliti dalam logik kawalan. Operasi pada kitaran tugas tinggi di bawah beban arus maksimum boleh menyebabkan pembentukan haba. Adalah sangat disyorkan untuk memasang modul secara menegak dengan ruang yang mencukupi di atas dan bawah blok terminal untuk mengekalkan aliran udara pasif.

Petua Pengujian & Penyambungan

Untuk masa strobo sub-mikrosaat, pastikan kabel yang membekalkan kedua-dua susunan LED dan garis pencetus kamera dilindungi dengan betul. Lalukan kabel isyarat voltan rendah jauh dari talian kuasa AC atau kabel pemacu motor frekuensi tinggi untuk menghapuskan kemungkinan gangguan bunyi EMI pada garis output pencetus pantas.
