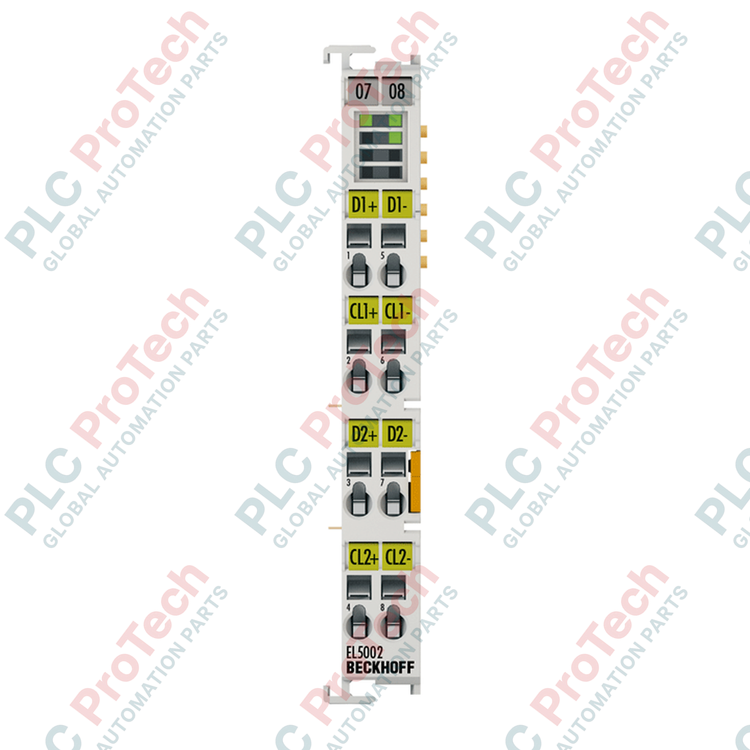

Antara Muka Pengekod SSI 2 Saluran Terminal EtherCAT BECKHOFF EL5002

SKU EL5002

Dalam stok

12-month warranty
Free returns within 30 days

Pengilang: BECKHOFF
No. Produk: EL5002
Origin Jerman
Jenis Produk: Terminal EtherCAT
Pembayaran: T/T, Western Union
Berat: 0.055 kg
Dimensi: 12 mm x 100 mm x 68 mm
Pelabuhan penghantaran: Xiamen
Jaminan: 12 bulan

Product Description

Penerangan

Terminal EtherCAT EL5002 memudahkan sambungan terus sehingga dua sensor SSI (Antara Muka Bersiri Segerak) kepada rangkaian kawalan industri. Direka bentuk untuk sistem maklum balas laluan dan penentududukan yang tepat, terminal ini memindahkan data kedudukan mutlak terus ke dalam imej proses pengawal. Komunikasi antara pengawal dan sensor diwujudkan menggunakan isyarat pembeza RS422, yang memastikan penghantaran isyarat yang kukuh dalam persekitaran yang mempunyai gangguan elektromagnet.

Sebagai antara muka induk baca sahaja, EL5002 menyokong parameter komunikasi yang sangat boleh dikonfigurasi, termasuk kadar baud berubah sehingga 1 MHz dan panjang bingkai data boleh laras sehingga 32 bit. Terminal ini mempunyai sokongan bersepadu untuk Jam Teragih (DC), yang membolehkan pemerolehan bacaan sensor berketepatan tinggi dan disegerakkan merentasi keseluruhan segmen EtherCAT. Dengan reka bentuk padat 12 mm, terminal ini boleh dipasang pada blok terminal rel DIN EtherCAT standard, dengan bekalan kuasa terus daripada E-bus dan sesentuh kuasa luaran.

Ciri-ciri

Sambungan dwi-saluran untuk pengekod mutlak dengan Antara Muka Bersiri Segerak (SSI).
Penghantaran isyarat pembeza RS422 yang kukuh untuk talian jam (Cl+, Cl-) dan data (D+, D-).
Parameterisasi fleksibel bagi kadar baud, arah penghantaran data dan skema pengekodan.
Jam Teragih (DC) bersepadu untuk pengecapan masa dan penyegerakan yang tepat.
Pemantauan bit kegagalan kuasa dan pilihan diagnostik untuk mengesan masalah pada bahagian sensor.
Perumah terminal padat berketumpatan tinggi dengan LED status bersepadu untuk diagnostik visual.

Aplikasi

Pengukuran kedudukan dalam mesin CNC automatik dan mesin kerja logam.
Pengendalian bahan, sistem pembungkusan dan logistik gudang automatik.
Kawalan gerakan berbilang paksi yang disegerakkan dan meja penentududukan.
Kedudukan industri berat dalam peralatan minyak dan gas, penjanaan kuasa serta rawatan air.

Spesifikasi Teknikal

Pengilang	BECKHOFF
Nombor Bahagian / Model	EL5002
Teknologi	Antara Muka Pengekod SSI
Bilangan Saluran	2
Sambungan Pengekod	D+, D-, Cl+, Cl-
Input Isyarat (Data)	Isyarat perbezaan (RS422)
Output Isyarat (Denyut)	Isyarat perbezaan (RS422)
Kadar Pemindahan Data	Boleh ubah sehingga 1 MHz (lalai 250 kHz)
Input Bersiri	Boleh ubah sehingga 32 bit (lalai 24 bit)
Voltan Operasi Pengekod	Luaran (melalui terminal suapan, contohnya EL91xx)
Bekalan Kuasa	24 V DC melalui sesentuh kuasa
Penggunaan Arus (Sesentuh Kuasa)	Kebiasaan 20 mA + beban
Penggunaan Arus (E-Bas)	Kebiasaan 130 mA
Beban Arus Sesentuh Kuasa	Maks. 10 A
Jam Teragih	Ya
Pengasingan Elektrik	500 V (E-bas / potensi medan)
Suhu Operasi	-25 degC hingga +60 degC
Suhu Penyimpanan	-40 degC hingga +85 degC
Kelembapan Relatif	95 %, tanpa pemeluwapan
Kelas Perlindungan	IP20
Rintangan Getaran / Hentakan	Mematuhi EN 60068-2-6 / EN 60068-2-27
Kekebalan / Pancaran EMC	Mematuhi EN 61000-6-2 / EN 61000-6-4
Dimensi (L x T x D)	12 mm x 100 mm x 68 mm
Berat	Kira-kira 55 g

Sambungan dan Antara Muka

Jenis Isyarat	Titik Sambungan Terminal	Penerangan Fungsi
Output Jam	Cl+ / Cl-	Output jam pembezaan RS422 ke pengekod SSI
Input Data	D+ / D-	Input data pembezaan RS422 daripada pengekod SSI
Suapan Kuasa	24 V DC / 0 V	Penghalaan bekalan kuasa melalui sesentuh kuasa bersepadu

Garis Panduan Pemasangan

Pemasangan: Pasang secara mendatar atau menegak pada rel DIN 35 mm standard (mematuhi EN 60715) menggunakan mekanisme penguncian bersepadu.
Pendawaian: Gunakan konduktor kuprum pejal, terdampar atau berferul dengan keratan rentas daripada AWG 28 hingga AWG 14 (pejal/terdampar) atau AWG 26 hingga AWG 16 (ferul). Panjang pelucutan wayar mestilah 8 hingga 9 mm.
Perlindungan: Kekalkan perlindungan elektromagnet yang betul dengan membumikan pelindung kabel pengekod terus pada titik kemasukan kabinet atau menggunakan terminal perlindungan khusus.
Pengurusan Terma: Pastikan laluan pengudaraan tidak terhalang untuk memastikan penyejukan yang mencukupi dan mengelakkan suhu ambien melebihi 60 degC.

Pematuhan dan Pensijilan

CE (Pematuhan Eropah)
UL Disenaraikan
Tanda Ex ATEX: II 3 G Ex nA IIC T4 Gc

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

Apakah fungsi utama Beckhoff EL5002?

Beckhoff EL5002 adalah Terminal EtherCAT 2-saluran yang direka untuk menyambung dan membaca pengekod mutlak atau sensor yang menggunakan protokol Antara Muka Serial Serentak (SSI).

Apakah kelajuan penghantaran yang disokong oleh EL5002?

Terminal ini menyokong kadar pemindahan data berubah-ubah sehingga 1 MHz, dengan kadar pemindahan lalai 250 kHz.

Adakah EL5002 menyokong penyegerakan melalui Jam Teragih?

Ya, EL5002 mempunyai sokongan terbina untuk Jam Teragih (DC), memastikan pemerolehan data yang tepat dan sangat disegerakkan di seluruh rangkaian.

Apakah spesifikasi pendawaian untuk terminal EL5002?

Terminal ini menyokong wayar pepejal dan berjalur dari AWG 28 hingga 14 (0.08 hingga 2.5 mm²), dan wayar berferrul dari AWG 26 hingga 16 (0.14 hingga 1.5 mm²), dengan panjang penanggalan 8 hingga 9 mm.

Apakah sijil kawasan berbahaya yang dimiliki oleh EL5002?

EL5002 mempunyai sijil ATEX dengan penandaan Ex: II 3 G Ex nA IIC T4 Gc, menjadikannya sesuai untuk lokasi berbahaya Zon 2.
