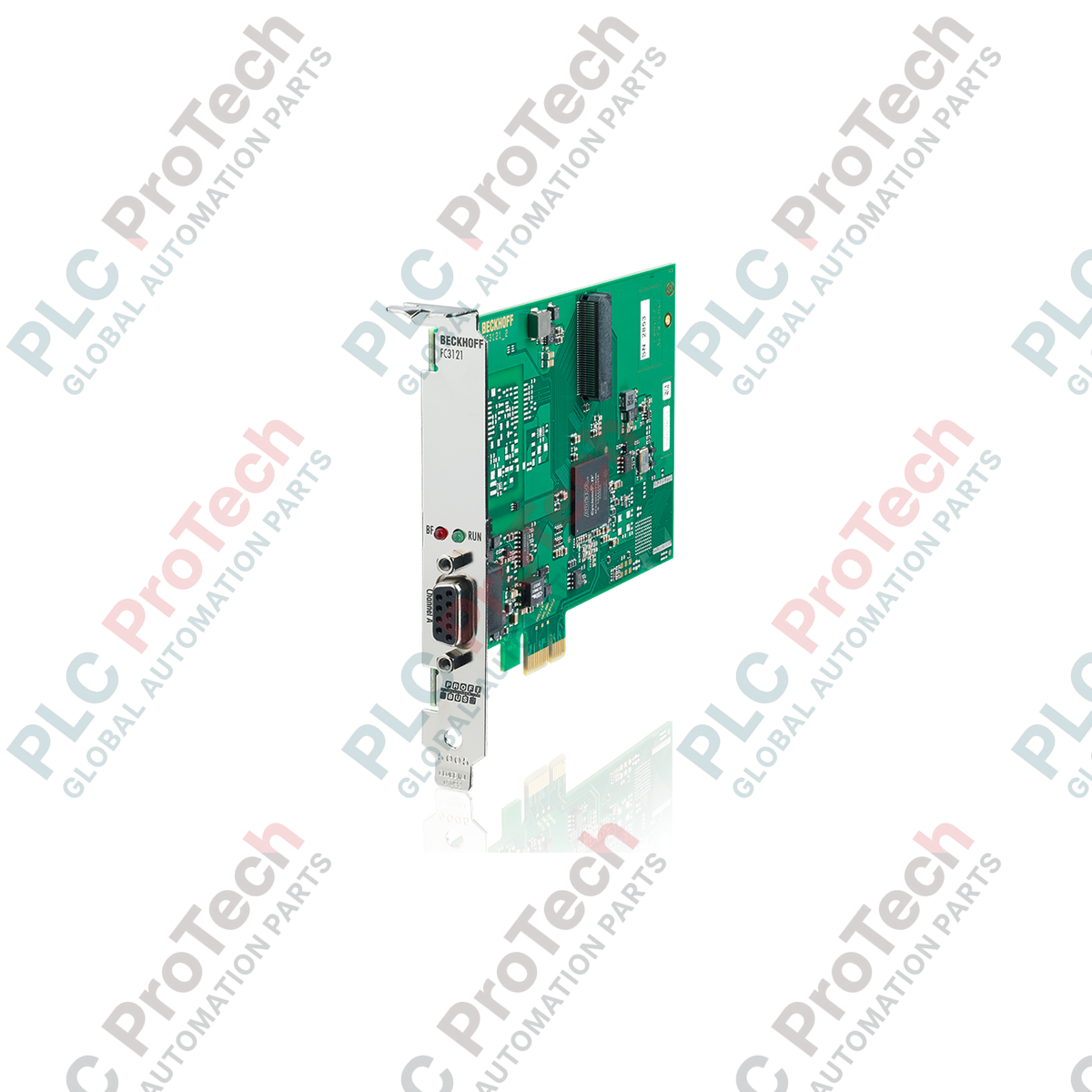

Kad Master/Hamba PROFIBUS PCI Express Beckhoff FC3121

Penerangan

Dengan mengintegrasikan seni bina PC industri dengan rangkaian bas medan standard, Beckhoff FC3121 menyediakan komunikasi PROFIBUS DP dan DP-V1 berprestasi tinggi melalui antara muka PCI Express x1 satu saluran. Kad antara muka ini membolehkan keupayaan pautan kawalan masa nyata dan deterministik dalam persekitaran TwinCAT, serta berfungsi sebagai induk atau hamba. Direka dengan penghalang pemisahan galvani, kad ini memastikan imuniti hingar yang tinggi dan prestasi kukuh apabila berhubung dengan I/O jauh, pemacu kelajuan boleh ubah dan nod industri kompleks dalam persekitaran elektromagnet yang mencabar.

Ciri-ciri

• Antara Muka PCI Express: Menggunakan slot PCIe x1 untuk keserasian dengan papan induk industri moden.
• Operasi Dwi-Protokol: Menyokong peranan induk dan hamba untuk reka bentuk seni bina sistem yang serba boleh.
• Pemisahan Galvani: Penyahgandingan antara muka berpengganding optik melindungi sistem hos PC daripada gelung bumi dan lonjakan sementara.
• Komunikasi Berkelajuan Tinggi: Menyokong kadar penghantaran sehingga 12 Mbaud dengan pengesanan kadar baud automatik.
• Diagnostik Terbina Dalam: Dilengkapi LED diagnostik berkembar bagi setiap saluran untuk penyelesaian masalah lapisan fizikal dengan pantas.

Aplikasi

• Sistem kawalan berasaskan PC berkelajuan tinggi yang bergantung pada kernel masa nyata TwinCAT.
• Penyambungan rangkaian PROFIBUS DP berbilang vendor dengan unit PC industri berpusat.
• Kawalan peranti teragih, integrasi I/O jauh dan rangkaian teknologi pemacu.

Jadual Spesifikasi Teknikal

Sambungan dan Antara Muka

Wawasan Kejuruteraan Berdasarkan Pengalaman

Model Alternatif & Keserasian

FC3121 ialah kad antara muka PCI Express (PCIe) yang setara secara langsung dengan kad antara muka berpiawaian PCI FC3101 yang lebih lama. Walaupun prosedur konfigurasi dan pengalamatan dalam TwinCAT System Manager kekal sama, papan induk lama tanpa slot PCIe tidak dapat menerima FC3121. Menaik taraf sistem daripada PCI standard kepada PCIe memerlukan pautan peranti I/O ditetapkan semula dalam ruang kerja konfigurasi TwinCAT untuk dipetakan kepada alamat perkakasan baharu.

Kesilapan Aplikasi & Nota Kejuruteraan

Apabila menggunakan FC3121 pada kelajuan maksimumnya, iaitu 12 Mbaud, pantulan isyarat boleh menyebabkan ralat pemasaan bas dan gangguan sambungan dengan cepat. Penamatan rangkaian fizikal yang betul mesti dibekalkan kuasa dan aktif pada kedua-dua hujung fizikal segmen. Perlu diingat bahawa Pin 6 (+5V) dan Pin 5 (GND) adalah khusus untuk membekalkan kuasa kepada perintang penamat bas di dalam penyambung D-sub standard; mengambil kuasa luaran daripada pin ini boleh membebankan litar transceiver terpencil kad.

Petua Pentauliahan & Pendawaian

Sentiasa pastikan perkaitan pemacu ditetapkan dengan betul semasa pentauliahan. Jika TwinCAT tidak dapat mengesan kad PCIe, semak Pengurus Peranti Windows untuk mengesahkan bahawa pemacu Beckhoff diberikan dengan betul kepada slot fizikal dan tidak disekat oleh konflik sumber PNP sistem pengendalian natif. Sahkan bahawa perisai kabel PROFIBUS dibumikan pada titik masuk ke penutup PC untuk mengelakkan hingar mod sepunya frekuensi tinggi memasuki pembumian dalaman kad.
