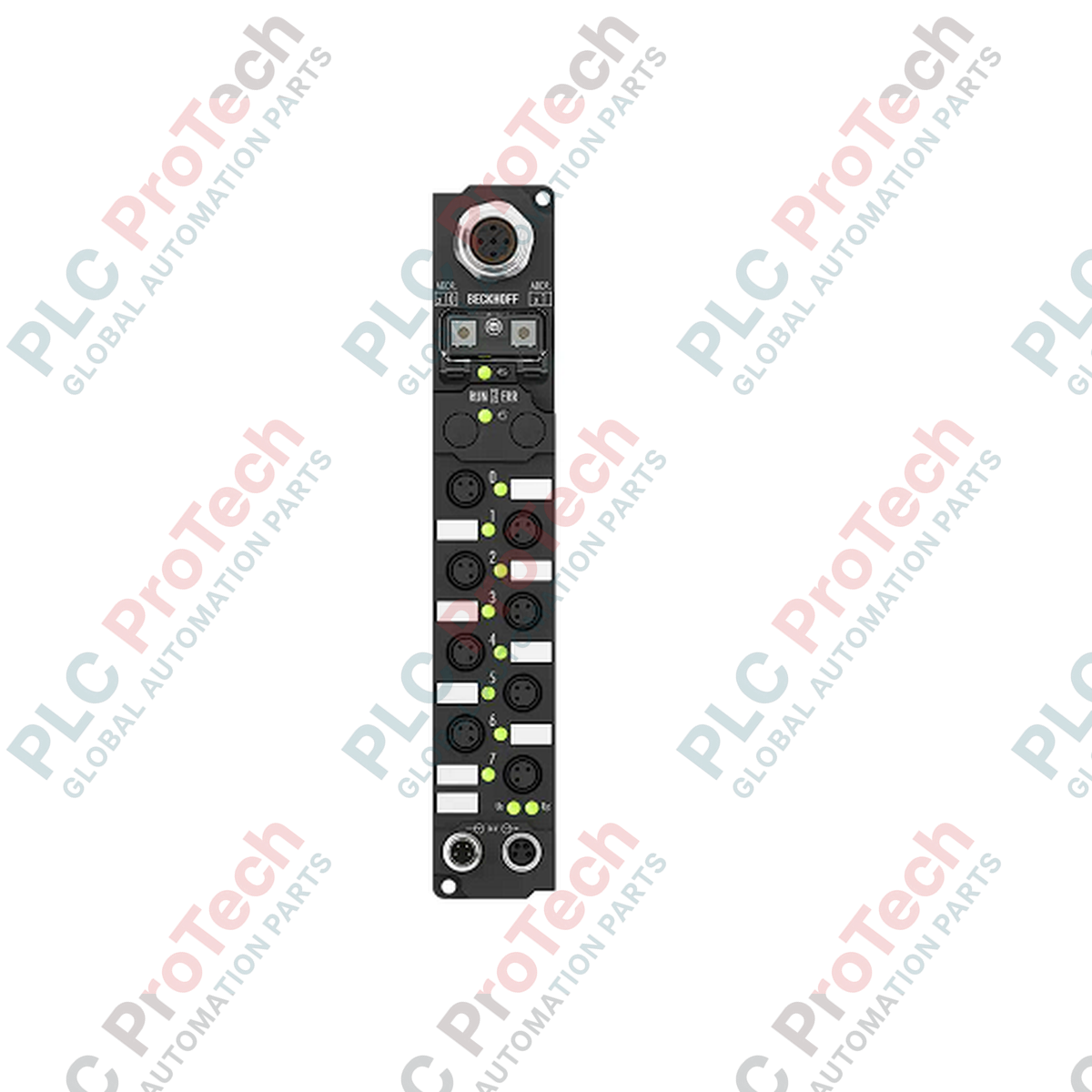

Modul Input/Output Digital 4 Saluran Fieldbus Box Beckhoff IP2310-B810

Penerangan

Pemerolehan data dan kawalan teragih di medan dikendalikan terus pada peringkat mesin oleh Fieldbus Box Beckhoff IP2310-B810. Modul teguh dengan penarafan IP67 ini menggabungkan empat input digital dan empat output digital dalam satu peranti kompak yang beroperasi melalui sambungan bersiri rakan-ke-rakan. Direka untuk tahan dalam persekitaran industri yang keras tanpa memerlukan kepungan pelindung tambahan, modul ini berkomunikasi menggunakan protokol terbuka yang didokumenkan dan menyokong kadar baud boleh ubah sehingga 38.4 kbaud. Parameter sistem dan status I/O boleh dikonfigurasi serta didiagnosis dengan mudah menggunakan pakej perisian KS2000.

Ciri Utama

• Integrasi Terus ke Medan: Perumah poliamida PA6 yang tertutup rapat sepenuhnya, memberikan penarafan perlindungan IP65, IP66 dan IP67.
• Konfigurasi I/O Campuran: Dilengkapi 4 input digital (masa penapis 0.2 ms) dan 4 output digital (0.5 A setiap saluran).
• Pautan Bas Bersiri Rakan-ke-Rakan: Pemindahan data yang boleh dipercayai melalui kabel kuprum berperisai sehingga jarak 15 meter.
• Perlindungan Litar Pintas: Bekalan sensor dan setiap saluran output dilengkapi perlindungan litar pintas yang berasingan.
• Sambungan Piawai: Menggunakan sambungan M8 dan M12 piawai industri untuk bas medan dan talian kuasa tambahan, bersama port I/O jenis snap 8 mm.

Aplikasi

• Pengendalian bahan teragih dan automasi penghantar.
• Pemusatan sensor dan penggerak pada mesin di barisan pemasangan automotif.
• Jentera pembungkusan yang beroperasi di kawasan basah, kawasan yang kerap dicuci atau kawasan dengan getaran tinggi.
• Terminal kawalan injap pneumatik teragih.

Spesifikasi Teknikal

Sambungan dan Antara Muka

Pandangan Kejuruteraan Empirik

Model Alternatif & Keserasian: IP2310-B810 menggunakan sambungan fizikal bersiri titik ke titik. Jika rangkaian sistem ditukar kepada EtherCAT atau PROFIBUS, modul ini tidak serasi secara langsung tanpa kotak pengganding. Apabila menggantikan unit IP2310 lama, pastikan kadar penghantaran bersiri lalai (kadar baud) sepadan; ketidakselarasan boleh menyebabkan tamat masa komunikasi atau kehilangan bingkai sepanjang gelung 15 meter.

Perkara yang Perlu Dielakkan & Nota Kejuruteraan: Walaupun output individu lazimnya tahan litar pintas sehingga 1.5 A, bekalan sensor kotak secara keseluruhan mempunyai had terkumpul sebanyak 0.5 A. Jurutera mesti mengira jumlah arus yang digunakan oleh keempat-empat sensor yang disambungkan. Penggunaan beban induktif tanpa diod flyback luaran disokong oleh litar pengapit dalaman, tetapi pensuisan berulang pada gegelung berinduktans tinggi yang berlebihan boleh menyebabkan tekanan terma setempat di kawasan tertutup dengan suhu ambien menghampiri 55 degC.

Petua Pentauliahan & Pendawaian: Untuk memastikan komunikasi yang boleh dipercayai pada 38.4 kbaud melalui talian yang panjang, gunakan hanya kabel kuprum berperisai dua dengan keratan rentas minimum 2 x 0.25 mm². Bumikan perisai pada bahagian pengawal induk. Elakkan pemasangan kabel sensor M8 selari dengan kabel output pemacu frekuensi boleh ubah (VFD) voltan tinggi bagi mengelakkan gangguan silang pada talian input digital 0.2 ms.
