Penerangan

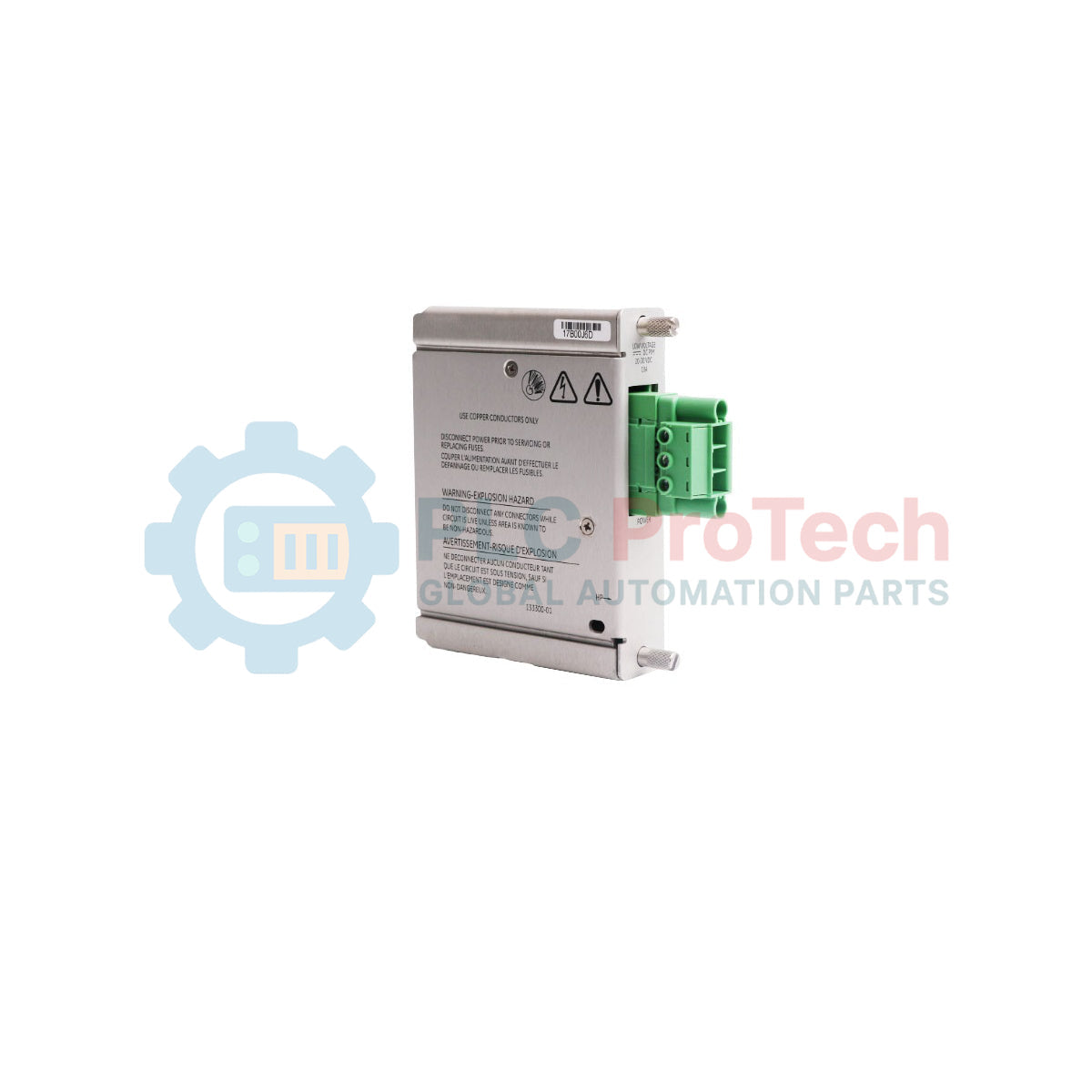

Direka untuk berantara muka terus dengan sistem bekalan kuasa 3500/15, Bently Nevada 133300-01 menyediakan keupayaan input DC voltan rendah terkawal kepada rak perlindungan jentera 3500. Modul pemasangan belakang ini menerima 20 hingga 30 VDC dan menstabilkan kuasa utama yang masuk sebelum menyalurkannya ke satah belakang dalaman. Direka untuk persekitaran yang memerlukan kebolehpercayaan tinggi, modul ini penting untuk mengekalkan pemantauan jentera berterusan dan melindungi aset berputar yang kritikal daripada gangguan kuasa yang tidak dijangka.
Ciri-ciri
- Integrasi lancar dengan Bekalan Kuasa DC Voltan Rendah 3500/15.
- Menyokong konfigurasi kuasa berlebihan sepenuhnya apabila dikonfigurasikan dengan modul belakang sekunder.
- Sambungan blok terminal tugas berat yang direka untuk menahan getaran industri.
- Perlindungan arus lebih terbina dalam dan penapisan gangguan elektromagnet (EMI).
- Reka bentuk penyejukan pasif yang dioptimumkan untuk operasi rak berterusan.
Aplikasi
- Sistem pemantauan getaran turbin stim dan gas.
- Persediaan perlindungan penjana hidroelektrik.
- Rak keselamatan pemampat dan pam di loji petrokimia.
- Kemudahan penjanaan dan pengagihan kuasa industri berat.
Spesifikasi teknikal
| Pengilang |
Bently Nevada |
| Nombor bahagian |
133300-01 |
| Siri |
Sistem Perlindungan Jentera 3500 |
| Jenis modul |
Modul Input Kuasa DC Voltan Rendah (LVDCI) |
| Julat voltan input |
20 hingga 30 VDC |
| Bekalan hadapan yang serasi |
Modul Bekalan Kuasa DC Voltan Rendah 3500/15 |
| Lokasi pemasangan |
Slot casis belakang (separuh ketinggian) |
| Suhu operasi |
-30 hingga +65 Celsius |
| Negara asal |
Amerika Syarikat |
| Berat penghantaran (dikira) |
1.50 kg (3.30 lbs) |
| Dimensi bungkusan (dikira) |
24.1 cm x 11.2 cm x 5.1 cm |
Sambungan dan antara muka
| Pin blok terminal |
Fungsi / penugasan litar |
| Positif (+) |
Bekalan kuasa input utama +24 VDC |
| Negatif (-) |
Balikan DC / umum |
| Pembumian casis (GND) |
Sambungan sistem / pembumian bumi untuk kesinambungan perisai |
Wawasan Kejuruteraan Empirikal
Model Alternatif & Keserasian
133300-01 dipadankan khusus dengan varian voltan rendah DC bagi bekalan kuasa 3500/15. Modul ini tidak serasi dari segi fizikal dan elektrik dengan modul AC/DC voltan tinggi (seperti 129767-01 atau 120739-01). Sentiasa sahkan kadar voltan modul 3500/15 yang menghadap ke hadapan sebelum menukar modul input belakang ketika sistem beroperasi atau menggantikannya.
Perangkap Aplikasi & Nota Kejuruteraan
Dalam persediaan dwilewahan, pastikan kedua-dua sumber DC voltan rendah berasal daripada pemutus atau suapan kuasa yang berasingan. Jika kedua-dua input disambungkan kepada litar suapan yang sama, lebihan sistem pada hakikatnya dipintas. Elakkan menyalurkan DC medan mentah yang tidak ditapis terus ke terminal ini; gunakan pengkondisian talian luaran jika laluan kabel yang panjang terdedah kepada hingar pensuisan induktif.
Petua Pentauliahan & Pendawaian
Gunakan saiz wayar minimum 14 AWG (2.1 mm2) untuk mengelakkan susutan voltan berlebihan bagi laluan yang melebihi 10 meter. Pastikan skru blok terminal diketatkan tepat kepada 0.56 Nm (5 in-lb) bagi memastikan sambungan kukuh ketika terdedah kepada getaran mesin frekuensi tinggi yang berterusan.
Panduan Pemasangan
AMARAN KRITIKAL
Matikan bekalan kuasa semua suapan kuasa DC utama sebelum memasang, menanggalkan atau mendawai modul input belakang. Menyelenggara sambungan semasa bekalan masih hidup boleh menyebabkan arka elektrik yang berbahaya, kerosakan sentuhan setempat atau kemerosotan kritikal komponen satah belakang.
1
Pastikan suis kuasa rak 3500 utama berada pada kedudukan OFF dan pemutus DC sumber dikunci supaya tidak dapat dihidupkan.
2
Sejajarkan tepi kad modul 133300-01 dengan pemandu kad dalam slot separuh tinggi belakang yang ditetapkan.
3
Tolak modul dengan kukuh ke hadapan sehingga penyambungnya bersambung sepenuhnya dengan penyambung satah belakang.
4
Ketatkan skru pemasangan plat muka tahan sentuhan dan pasang penutup terminal selepas pendawaian medan selesai.
