Penerangan

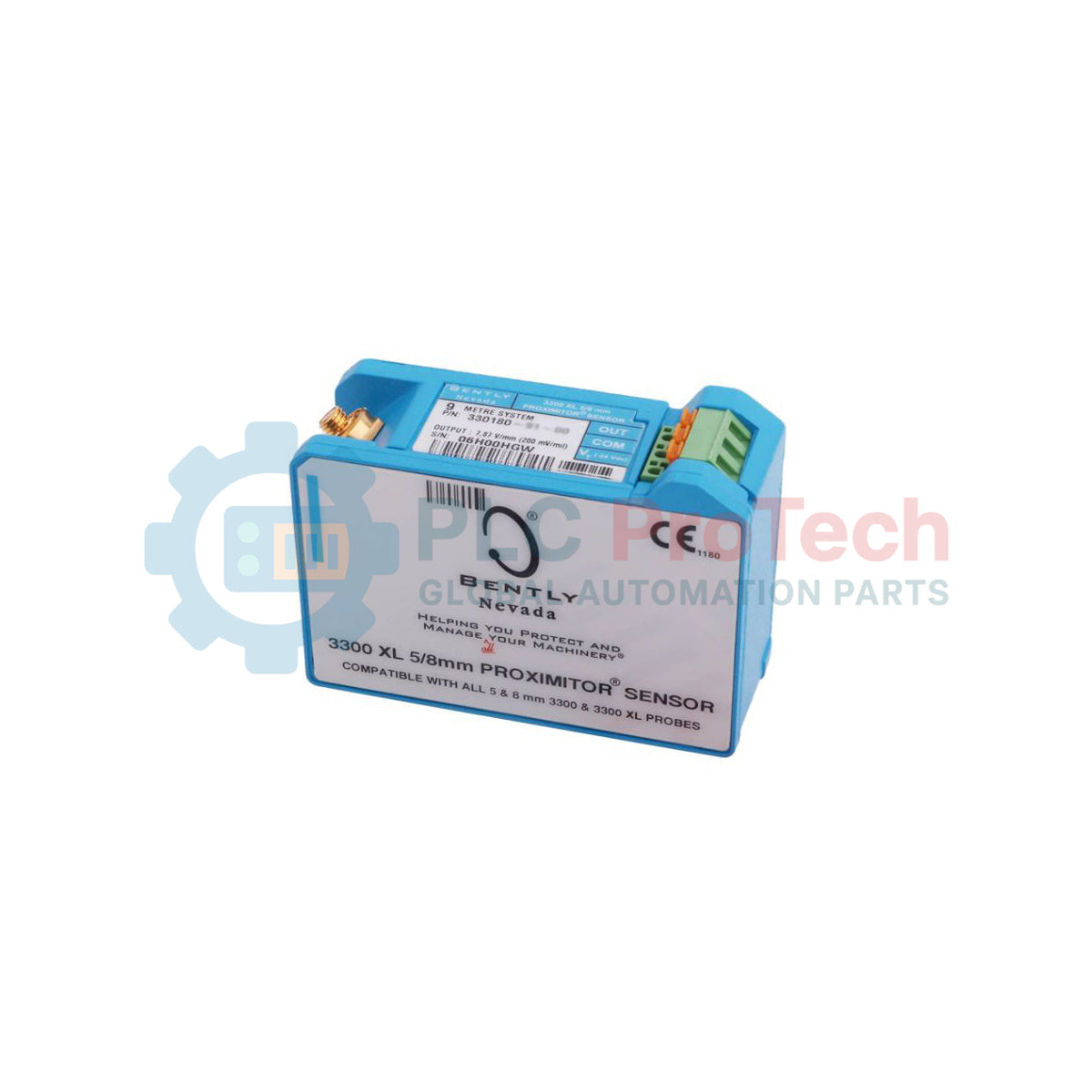

Direka untuk pemantauan keadaan mesin secara berterusan, Bently Nevada 145193-07 berfungsi sebagai komponen teras dalam Sistem Transduser Jarak Dekat 3300 XL 8mm. Antara muka sensor fizikal ini memproses isyarat frekuensi radio (RF) berfrekuensi tinggi yang diterima daripada prob jarak dekat dan kabel sambungan, lalu menukarkannya kepada output voltan berterusan yang sangat tepat. Output ini berkadar langsung dengan jarak statik atau dinamik antara hujung prob jarak dekat dengan bahan sasaran konduktif yang diperhatikan.
Sensor ini dioptimumkan untuk persekitaran industri yang mencabar, dengan ketahanan tinggi terhadap gangguan elektromagnet dan kestabilan terma yang luar biasa. Sensor ini menyediakan maklum balas penting untuk memantau parameter seperti getaran jejari, kedudukan tujahan paksi dan kelajuan pada turbin stim, turbin gas, pemampat empar dan pam industri. Direka untuk konfigurasi sistem 9.0 meter, modul ini dilengkapi perumah fizikal yang teguh serta keserasian pensijilan kawasan berbahaya.
Ciri-ciri
- Menyediakan penukaran berterusan isyarat RF frekuensi tinggi kepada output voltan linear.
- Mempunyai faktor skala terkalibrasi sebanyak 7.87 V/mm (200 mV/mil) untuk penukaran isyarat yang tepat.
- Reka bentuk perumah teguh menawarkan tahap ketahanan yang tinggi terhadap gangguan elektromagnet (EMI) dan gangguan frekuensi radio (RFI).
- Antara muka sambungan sepaksi bersepadu dengan sesentuh bersalut emas untuk memastikan integriti isyarat.
- Direka untuk penyepaduan langsung dengan rak pemantauan Bently Nevada 3500 dan 3300.
- Termasuk plat pengasing untuk mengelakkan gelung pembumian elektrik di lokasi pemasangan.
Aplikasi
- Pengukuran getaran aci jejari pada turbin dan pemampat berkelajuan tinggi.
- Pemantauan kedudukan tujahan paksi dalam peralatan penjanaan kuasa serta pemprosesan minyak dan gas.
- Pengukuran rujukan kelajuan dan fasa menggunakan persediaan sensor Keyphasor.
- Pemantauan umum pengembangan dan kesipian kotak mesin industri.
Spesifikasi Teknikal
| Pengilang |
Bently Nevada |
| Nombor Bahagian / Model |
145193-07 |
| Siri |
Sistem Transduser Kehampiran 3300 XL 8mm |
| Panjang Sistem |
9.0 meter |
| Julat Linear |
2.0 mm (80 mil) |
| Faktor Skala |
7.87 V/mm (200 mV/mil) |
| Voltan Input (Keperluan Kuasa) |
-18 Vdc hingga -24 Vdc |
| Julat Keluaran |
-2 Vdc hingga -18 Vdc (nominal) |
| Suhu Operasi |
-51 degC hingga +100 degC (-60 degF hingga +212 degF) |
| Suhu Penyimpanan |
-51 degC hingga +105 degC (-60 degF hingga +221 degF) |
| Rintangan Kelembapan |
100% pemeluwapan, tidak terendam (dengan penyambung bertutup) |
| Negara Asal |
Amerika Syarikat |
| Berat |
2.0 kg (berat pakej nominal) |
Sambungan dan Antara Muka
| Sambungan Terminal |
Nama Fungsi |
Penerangan |
| Terminal VT (-) |
Bekalan Kuasa (VT) |
Menerima kuasa pengujaan nominal -24 Vdc daripada sistem pemantauan |
| Terminal COM |
Sepunya (COM) |
Laluan balik sepunya / bumi isyarat |
| Terminal OUT |
Isyarat Keluaran (OUT) |
Isyarat voltan keluaran berkadar dengan jarak celah |
| Penyambung Sepaksi |
Input Sensor |
Port sambungan sepaksi untuk kabel sambungan standard 3300 XL |
Garis Panduan Pemasangan
- Pastikan sensor Proximitor dipasang dalam kepungan pelindung kedap cuaca apabila digunakan di luar bangunan atau dalam persekitaran bahan kimia yang keras.
- Gunakan plat pemasangan pengasingan yang dibekalkan untuk mengasingkan perumah logam sensor daripada pembumian casis struktur, bagi mengelakkan gangguan gelung bumi.
- Sentiasa padankan konfigurasi sensor (9.0 meter) dengan panjang sistem kuar dan kabel sambungan yang sepadan untuk penentukuran isyarat yang tepat.
- Patuhi had jejari lenturan minimum semasa memasang kuar sepaksi dan kabel sambungan untuk mengelakkan kemerosotan isyarat.
Pematuhan dan Pensijilan
- Mematuhi CE
- Diperakui ATEX / IECEx untuk pemasangan di kawasan berbahaya (Ex ia / Ex nA)
- Diperakui CSA / FM untuk lokasi Kelas I, Bahagian 1 dan 2
