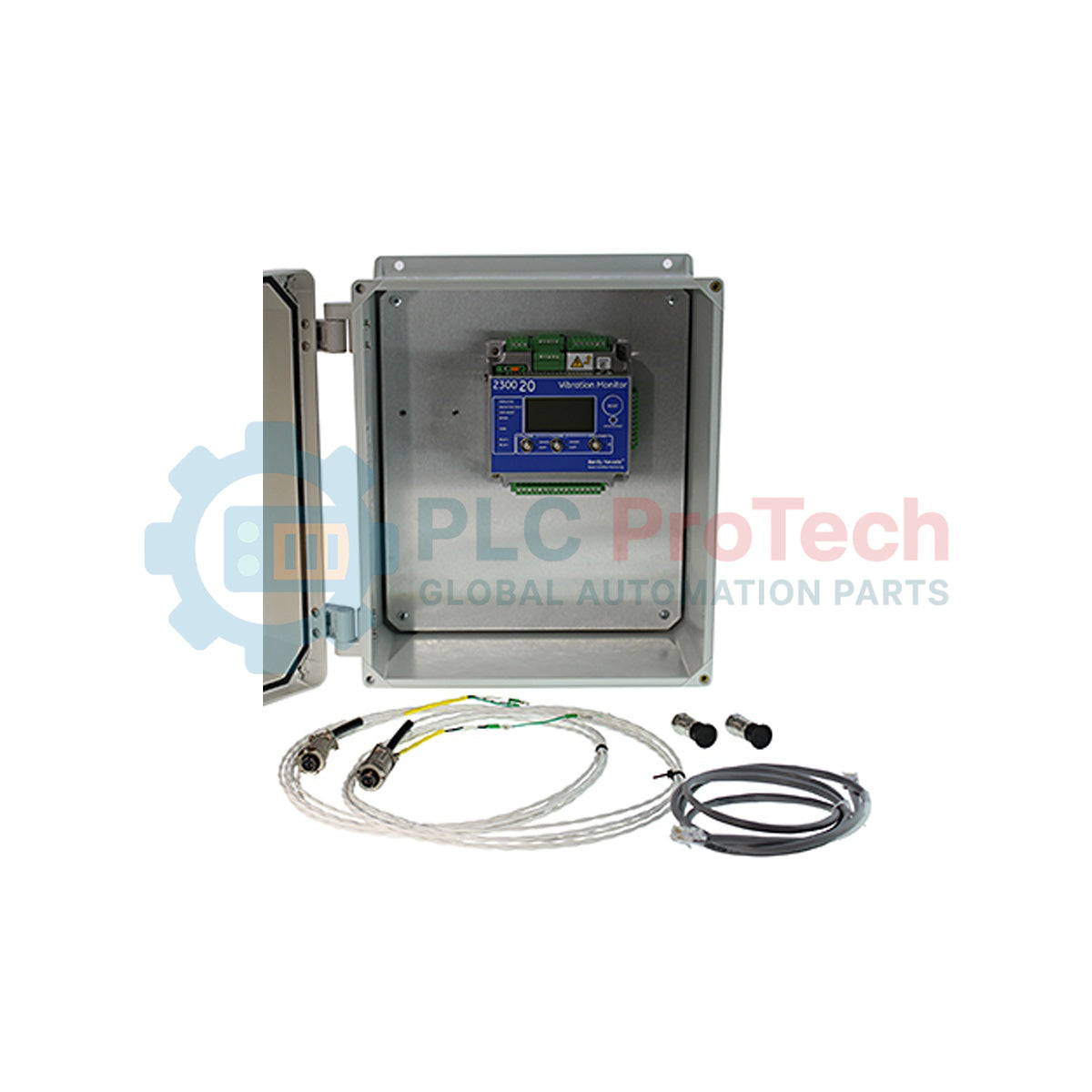

Kit Sistem Pemantauan Keadaan Siri 2300 Bently Nevada 2300/20_KIT-001-00

SKU 2300/20_KIT-001-00

Dalam stok

12-month warranty
Free returns within 30 days

Pengilang: Bently Nevada
No. Produk: 2300/20_KIT-001-00
Negara asal:Amerika Syarikat
Jenis Produk: Sistem Pemantauan Getaran
Pembayaran: T/T, Western Union
Berat: 320g
Dimensi: 14x12x8 inci
Pelabuhan penghantaran: Xiamen
Jaminan: 12 bulan

Perihalan

Direka untuk menyediakan perlindungan berterusan mesin dan pemantauan keadaan bagi aset berkritikaliti rendah, Bently Nevada 2300/20_KIT-001-00 mengintegrasikan pemantau getaran dua saluran dalam pakej teguh yang boleh digunakan di lapangan. Pemasangan lengkap ini direka untuk perlindungan aset setempat, membolehkan antara muka terus dengan akselerometer bagi menjejak getaran dinamik perumah, halaju atau sesaran. Perumah gentian kaca bertingkap yang disertakan memastikan perlindungan persekitaran dalam pemasangan lapangan yang mencabar, manakala sambungan Ethernet terbina dalam memudahkan integrasi lancar dengan rangkaian kawalan seluruh loji dan sistem penyeliaan.

Ciri-ciri

Pakej Pemantauan Lengkap: Menggabungkan pemantau 2300/20 dengan sensor dinamik, kabel dan kepungan pelindung untuk pemasangan lapangan yang pantas.
Input Dinamik Dua Saluran: Menyokong pemantauan serentak dua saluran pecutan atau halaju untuk liputan diagnosis aset yang menyeluruh.
Kepungan Persekitaran Teguh: Ditempatkan dalam kepungan gentian kaca bertaraf NEMA berukuran 14x12x8 inci dengan tingkap pemerhatian bersepadu untuk penilaian status secara langsung.
Komunikasi Ethernet Industri: Kabel Ethernet berperisai sepanjang 6 kaki yang sangat boleh dipercayai disertakan untuk sambungan pantas kepada PLC, DCS atau perisian System 1.
Transduser Pecutan Berketepatan Tinggi: Dilengkapi dengan dua akselerometer Commtest dan kabel sepadan sepanjang 4.8 m untuk penghantaran isyarat yang tepat.

Aplikasi

Pam dan Kipas: Pemantauan getaran setempat pada pam penyejuk loji kritikal, kipas ekzos dan penghembus.
Motor Elektrik: Analisis kesihatan perumah galas masa nyata dan penjejakan getaran struktur.
Pemampat Kecil: Perlindungan dan diagnosis pemampat udara salingan dan jenis skru.
Menara Penyejuk: Pemantauan jarak jauh kotak gear kipas dan aci pemacu yang terletak dalam persekitaran kelembapan tinggi.

Inventori Komponen Kit

Kuantiti	Model / Perihalan Komponen	Spesifikasi
1	Pemantau Getaran 2300/20	Unit input dinamik dua saluran
1	Kabel Ethernet Berperisai	Panjang: 6 kaki (1.83 m)
1	Perumah Gentian Kaca	14 x 12 x 8 inci dengan tingkap pemerhatian
2	Sensor Akselerometer Commtest	Akselerometer industri dinamik standard
2	Kabel Akselerometer	Panjang: 4.8 m setiap kabel

Spesifikasi Teknikal

Parameter Spesifikasi	Nilai / Kadar
Pengilang	Bently Nevada (Baker Hughes)
Nombor Model	2300/20_KIT-001-00
Kod Konfigurasi	001
Pilihan Kelulusan	00 (Standard / Tidak berbahaya)
Dimensi Pemantau (T x L x D)	76.2 mm x 127.0 mm x 127.0 mm
Dimensi Kepungan (T x L x D)	355.6 mm x 304.8 mm x 203.2 mm
Berat Bersih Pemantau	1.03 kg
Berat Penghantaran (Dikira)	2.00 kg
Bekalan Kuasa Luaran yang Diperlukan	24 VDC (tidak disertakan dalam kit)
Negara Asal	Amerika Syarikat

Pandangan Kejuruteraan Empirik

Model Alternatif & Keserasian

Pemantau 2300/20 berfungsi sebagai alternatif kendiri yang ideal kepada sistem perlindungan mesin siri 3500 yang dipasang pada rak untuk aset terpencil atau berdiri sendiri. Modul ini memerlukan integrasi dengan platform perisian System 1 Evo untuk membolehkan keupayaan diagnostik lanjutan, namun geganti penggera setempat berfungsi sepenuhnya tanpa bergantung pada status perisian.

Perkara yang Perlu Dielakkan & Nota Kejuruteraan

Apabila dipasang di dalam kepungan gentian kaca, pastikan suhu persekitaran kilang tidak melebihi ambang operasi berkadar pemantau, iaitu 65 degC. Pastikan bekalan kuasa luaran 24 VDC mempunyai keupayaan keluaran minimum 1.5 Ampere bagi mengendalikan arus permulaan sementara pemantau dan dua pecutan dengan selesa.

Petua Pentauliahan & Pendawaian

Untuk mengelakkan kemerosotan isyarat dan gangguan hingar daripada pemacu frekuensi boleh ubah (VFD) bersebelahan, kabel pecutan mesti dilalukan melalui saluran khusus yang dibumikan. Perisai sensor mesti ditamatkan dengan kemas hanya pada hujung blok terminal pemantau; jangan bumikan perisai pada perumah sensor kerana ini akan menghasilkan arus gelung bumi setempat yang menjejaskan bacaan getaran dinamik.

Garis Panduan Pemasangan

AMARAN KESELAMATAN KRITIKAL

Asingkan dan kunci keluar semua mesin serta litar agihan kuasa sebelum memulakan pemasangan mekanikal atau pendawaian blok terminal. Kegagalan memutuskan bekalan input 24 VDC sebelum penyambungan boleh merosakkan komponen keadaan pepejal dalaman dan membatalkan waranti pengilang.

1

Pasang kepungan gentian kaca dengan kukuh pada struktur rata dan bebas getaran bersebelahan mesin yang dipantau menggunakan pendakap pemasangan luaran.

2

Pasang pecutan Commtest terus pada perumah galas mesin menggunakan stud berulir standard, dan pastikan permukaan pemasangan rata serta bersih.

3

Lalukan kabel sensor sepanjang 4.8 m ke dalam kepungan menggunakan gland kabel kedap cecair, kemudian sambungkan hujung wayar ke blok terminal mengikut gambar rajah pendawaian.

4

Sambungkan bekalan kuasa 24 VDC terkawal dan bersih kepada terminal kuasa yang ditetapkan pada unit pemantau 2300/20.

5

Wujudkan komunikasi melalui kabel Ethernet berperisai untuk mengkonfigurasi jalur pemantauan, nilai tetapan amaran/bahaya dan konfigurasi geganti.

FAQ

Apakah yang termasuk dalam pakej 2300/20_KIT-001-00?

Kit ini termasuk satu monitor getaran 2300/20, kabel Ethernet berperisai sepanjang 6 kaki, kepungan berjendela gentian kaca berukuran 14x12x8 inci, dua penderia pecutan Commtest dan dua kabel penderia sepanjang 4.8m.

Adakah kit pemantauan ini termasuk bekalan kuasa?

Tidak, kit ini tidak termasuk bekalan kuasa 24 VDC. Sumber kuasa luaran terkawal mesti disediakan secara berasingan untuk membekalkan kuasa kepada monitor.

Bolehkah saya mengintegrasikan probe kehampiran ke dalam kit ini?

Walaupun kit ini dihantar dengan dua penderia pecutan, perkakasan monitor 2300/20 serasi dengan probe kehampiran jika konfigurasi saluran input dilaraskan dalam perisian.

Adakah penderia pecutan dan kabel ini sesuai untuk kawasan berbahaya?

Konfigurasi KIT-001-00 khusus ini ialah pilihan kelulusan '00', yang diperakui untuk persekitaran tidak berbahaya (selamat). Untuk penggunaan di zon berbahaya, hubungi kami bagi mendapatkan alternatif yang diperakui.
