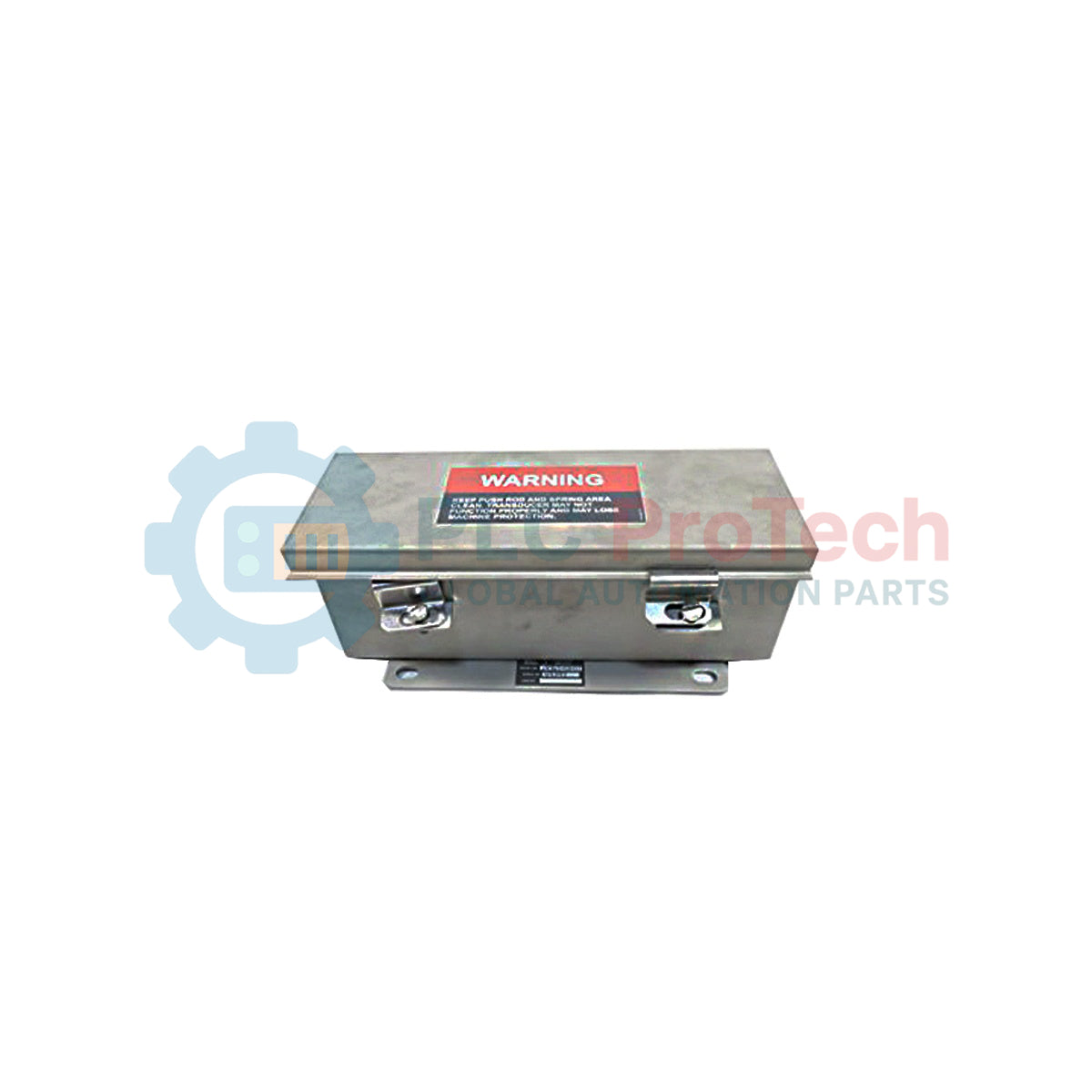

Bently Nevada 24765-02-00 Pemasangan Transduser Pengembangan Perumah

SKU 24765-02-00

Dalam stok
  • 12-month warranty
  • Free returns within 30 days
  • Pengilang: Bently Nevada

  • No. Produk: 24765-02-00

  • Negara asal:Amerika Syarikat

  • Jenis Produk: Pemasangan Transduser Pengembangan Bekas

  • Pembayaran: T/T, Western Union

  • Berat: 320g

  • Dimensi: 24.1 cm x 11.7 cm x 8.9 cm (9.49 in x 4.61 in x 3.50 in)

  • Pelabuhan penghantaran: Xiamen

  • Jaminan: 12 bulan

Penerangan

Untuk penjejakan berterusan pertumbuhan terma selongsong pada turbin stim utiliti besar, pemasangan transduser Bently Nevada 24765-02-00 menggunakan pengubah pembezaan pemboleh ubah linear arus terus (DC-LVDT) untuk memberikan maklum balas sesaran mutlak yang tepat. Sistem tugas berat ini menukar pergerakan paksi fizikal kepada voltan DC analog, membolehkan sistem perlindungan jentera penyeliaan menjejaki pengembangan struktur serta mencegah perubahan bentuk selongsong atau pengikatan mekanikal. Dengan menggunakan reka bentuk berkuasa DC, pemasangan ini memudahkan gelung instrumen dengan menghapuskan keperluan untuk pengujaan AC luaran dan modul penyahmodulat, serta menghantar isyarat berskala terus ke bilik kawalan atau rak pemantau.

Ciri Utama

  • Julat Linear 50.8 mm (2.00 in): Dioptimumkan untuk penjejakan sesaran selongsong berskala sederhana hingga besar pada jentera berputar industri.
  • Tanpa Pulangan Spring (Pilihan 00): Memerlukan gandingan mekanikal tegar terus kepada kaki turbin atau selongsong gelangsar, bagi memastikan rod sensor mengikut pergerakan dua arah tanpa bergantung pada ketegangan spring mekanikal.
  • Operasi Arus Terus: Elektronik dalaman bersepadu menerima kuasa DC dan mengeluarkan voltan DC berimpedans rendah yang bersih, berkadar dengan sesaran.
  • Perumah Pelindung Lasak: Dibina untuk menahan kelembapan tinggi, kabus minyak dan kitaran terma yang lazim pada dek turbin penjanaan kuasa.

Aplikasi

  • Pemantauan pengembangan terma selongsong turbin stim.
  • Penjejakan pertumbuhan struktur turbin gas.
  • Pengukuran sesaran asas dandang dan pam suapan.
  • Penjejakan pengembangan struktur industri berat dan penjajaran mekanikal.

Spesifikasi Teknikal

Parameter Nilai Spesifikasi
Pengilang Bently Nevada
Nombor Model 24765-02-00
Jenis Transduser Transduser Pengembangan Kes (Arus Terus-LVDT)
Pilihan Julat Linear 02 (50.8 mm / 2.00 inci)
Pilihan Pulangan Spring 00 (Tanpa pulangan spring; gandingan tegar diperlukan)
Faktor Skala 0.404 V/mm (10.25 V/inci) nominal
Respons Frekuensi (-3 dB) 15 Hz
Suhu Operasi -30 hingga +100 degC
Negara Asal Amerika Syarikat (USA)
Berat Peranti 2.3 kg (5.07 lbs)
Berat Penghantaran (Dikira) 3.5 kg (7.71 lbs)
Dimensi Pakej (Dikira) 24.1 cm x 11.7 cm x 8.9 cm (9.49 in x 4.61 in x 3.50 in)

Wawasan Kejuruteraan Empirikal

Model alternatif & Keserasian

Bently Nevada 24765-02-00 serasi secara langsung dengan 3500/45 Position Monitor atau pemantau kedudukan siri 3300 yang lebih lama dan dikonfigurasikan untuk input DC-LVDT. Apabila menggantikan pemasangan pengembangan selongsong AC-LVDT yang lebih lama, ambil perhatian bahawa anda mesti memintas atau menanggalkan mana-mana unit penyahmodulasi AC luaran kerana 24765 mengendalikan pengujaan dan pengkondisian secara dalaman. Pastikan kad saluran sistem pemantauan dikonfigurasikan untuk input voltan DC dengan faktor skala yang betul (10.25 V/in) bagi mengelakkan lengkung penentukuran yang tidak tepat.

Perangkap Aplikasi & Nota Kejuruteraan

Oleh sebab pemasangan khusus ini menggunakan Option 00 (tanpa spring pemulang), rod teras sensor tidak akan tertarik masuk semula secara automatik. Rod tersebut mesti dipasak secara mekanikal, diboltkan atau ditambatkan melalui pemasangan yoke pada selongsong turbin. Jika sambungan fizikal ini terputus atau tergelincir semasa kitaran terma, transduser akan kekal pada kedudukan fizikal terakhirnya, menyebabkan sistem pemantauan melaporkan isyarat "garis mendatar" yang statik. Selain itu, sebarang beban sisi atau ketidakjajaran sudut semasa pergerakan selongsong akan menyebabkan geseran dalaman, menghauskan sesendal sokongan PTFE dan menyebabkan gelinciran lekat pada ukuran.

Petua Pentauliahan & Pendawaian

Apabila memasang transduser pada jentera dalam keadaan sejuk, laraskan gandingan mekanikal supaya teras LVDT berada hampir dengan hujung negatif lejang fizikalnya. Ini memaksimumkan julat ukuran positif yang boleh digunakan apabila turbin stim menjadi panas dan mengembang. Pastikan perisai pendawaian medan dibumikan hanya pada blok terminal rak pemantau 3500; membumikan kedua-dua hujung perisai boleh menyebabkan gelung bumi akibat perbezaan keupayaan antara asas turbin dengan bumi instrumen bilik kawalan.

Panduan Pemasangan

AMARAN PENTING

Pastikan turbin telah dihentikan sepenuhnya, dinyahkuasakan dan disejukkan ke suhu ambien sebelum cuba memasang atau melaras pemasangan transduser secara fizikal. Pergerakan struktur selongsong semasa penyejukan menimbulkan bahaya remukan yang serius. Putuskan bekalan kuasa semua gelung pemantauan yang berkaitan untuk mengelakkan lonjakan sementara daripada merosakkan elektronik LVDT dalaman semasa pendawaian.

1

Pasang perumah pelindung berat dengan kukuh pada plat asas atau pedestal turbin yang tegar, sambil memastikan penjajaran selari dengan arah pengembangan selongsong.

2

Sambungkan secara mekanikal hujung rod LVDT kepada pendakap selongsong atau tapak gelongsor. Pastikan tiada ofset sudut atau tersekat sepanjang lejang 50.8 mm.

3

Sambungkan talian bekalan kuasa DC dan kabel output isyarat di dalam kotak simpang bersepadu, dengan menggunakan konduit fleksibel untuk mengasingkan perumah daripada getaran turbin.

FAQ

Apakah perbezaan utama antara Option 00 dengan model spring-return standard?

Option 00 tidak mempunyai spring pemulangan dalaman. Ini bermakna rod transduser mesti dipinkan secara mekanikal atau dipautkan kepada perumah turbin yang bergerak pada kedua-dua arah. Rod itu tidak akan tertarik semula secara automatik.

Adakah 24765-02-00 memerlukan modul pengujaan AC luaran?

Tidak. 24765-02-00 ialah LVDT arus terus (DC). Ia menerima input voltan DC dan menghasilkan isyarat DC, serta mengandungi elektronik dalaman untuk mengendalikan pengujaan frekuensi tinggi dan penyahmodulasian isyarat.

Bagaimanakah saya menentukur titik sifar pada turbin yang sejuk?

Laraskan sambungan mekanikal supaya apabila perumah turbin benar-benar sejuk, transduser berada hampir dengan hentian mekanikalnya pada had negatif. Ini mengekalkan gerakan positif maksimum untuk pengembangan haba perumah.

Apakah mod kegagalan lazim bagi pemasangan transduser ini?

Masalah lazim termasuk rod teras tersekat akibat ketidakjajaran mekanikal, isyarat mendatar akibat gandingan mekanikal yang longgar, dan hanyutan isyarat dalam persekitaran struktur yang mengalami getaran tinggi.
