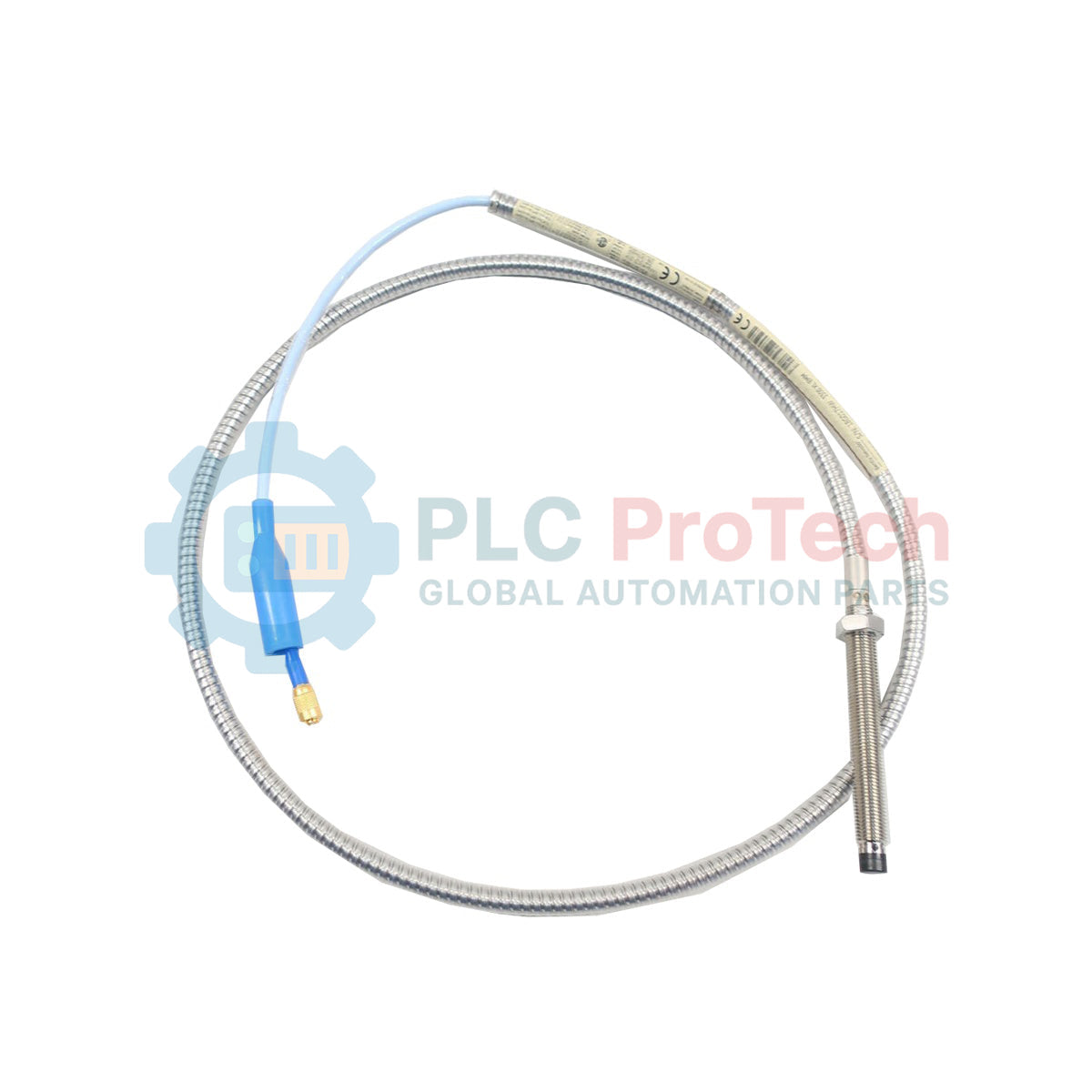

Bently Nevada 330102-00-14-10-02-00 Probe Kehampiran 3300 XL 8mm

SKU 330102-00-14-10-02-00

Dalam stok

12-month warranty
Free returns within 30 days

Pengilang: Bently Nevada
No. Produk: 330102-00-14-10-02-00
Negara asal:Amerika Syarikat
Jenis Produk: Siasatan Kehampiran
Pembayaran: T/T, Western Union
Berat: 320g
Pelabuhan penghantaran: Xiamen
Jaminan: 12 bulan

Penerangan

Direka bentuk untuk pemantauan aset jentera tugas berat, Bently Nevada 330102-00-14-10-02-00 3300 XL 8mm Proximity Probe ini memberikan pengukuran anjakan dinamik tanpa sentuhan dan kedudukan statik aci berketepatan tinggi. Probe ini merupakan elemen penderiaan penting yang direka untuk integrasi ke dalam sistem perlindungan jentera yang mematuhi API 670, dengan menawarkan kestabilan, kelinearan dan prestasi terma yang luar biasa dalam persekitaran industri yang mencabar.

Ciri-ciri

Menggunakan teknologi arus pusar yang boleh dipercayai untuk pengukuran anjakan dan getaran aci tanpa sentuhan.
Dilengkapi penyambung sepaksi ClickLoc miniatur untuk mengelakkan pemutusan sambungan secara tidak sengaja dalam persekitaran getaran tinggi.
Mempunyai konfigurasi kabel jenis standard yang direka bentuk untuk menahan kemerosotan akibat pelincir dan pelarut industri biasa.
Direka untuk integrasi terus dengan Sensor Proximitor Siri 3300 XL tanpa memerlukan pelarasan penentukuran khas.
Dibina dengan profil sarung kukuh tanpa perisai yang dioptimumkan untuk penghalaan konduit yang kemas.

Aplikasi

Penjejakan getaran jejarian dan kedudukan tujahan aci turbin stim, gas dan hidro.
Diagnostik dinamik aci pemampat empar dan salingan.
Pemantauan pergerakan relatif aci kotak gear industri dan pertumbuhan terma.
Pengukuran larian aci pam berkelajuan tinggi dan ketebalan filem minyak.

Jadual Spesifikasi Teknikal

Parameter	Nilai
Pengilang	Bently Nevada
Rujukan Model	330102-00-14-10-02-00
Siri Produk	Probe Kedekatan 3300 XL 8 mm
Pilihan Panjang Tanpa Ulir	0 inci (00)
Pilihan Panjang Keseluruhan Sarung	1.4 inci (14)
Pilihan Panjang Keseluruhan	1.0 meter / 3.3 kaki (10)
Jenis Penyambung dan Kabel	Penyambung sepaksi ClickLoc miniatur, kabel standard (02)
Pilihan Kelulusan Agensi	Tidak diperlukan (00)
Negara Asal	Amerika Syarikat
Berat Penghantaran (Dikira)	1.5 kg

Sambungan dan Antara Muka

Komponen / Terminal	Penetapan Fungsi
Penyambung Sepaksi ClickLoc	Laluan isyarat RF frekuensi tinggi ke Sensor Proximitor / Kabel Sambungan
Perisai Sepaksi	Pulangan isyarat perisai dalaman / rujukan bumi sepunya

Pandangan Kejuruteraan Empirik

Model Alternatif & Keserasian

Siri 330102 sangat serasi merentasi keluarga produk 3300 XL. Sentiasa pastikan panjang gabungan probe dan kabel sambungan anda sama dengan panjang penentukuran tepat yang diperlukan oleh Sensor Proximitor (biasanya jumlah panjang sistem 5.0 meter atau 9.0 meter). Menggabungkan probe 1.0 meter dengan kabel sambungan yang tidak serasi atau model Proximitor yang tidak sepadan akan menyebabkan ralat faktor skala yang teruk, lalu merendahkan ketepatan melebihi had API 670.

Kesilapan Aplikasi & Nota Kejuruteraan

Apabila memasang probe di dalam perumah mesin yang sempit, kekalkan kelegaan sisi minimum sekurang-kurangnya tiga kali diameter hujung probe (24 mm) daripada sebarang logam struktur di sekeliling. Kegagalan berbuat demikian menyebabkan "penderiaan sisi" atau "crosstalk", yang memesongkan voltan jurang DC secara buatan dan mengganggu pengukuran anjakan dinamik bahan sasaran aci yang tepat.

Petua Pentauliahan & Pendawaian

Semasa pentauliahan, gunakan multimeter digital yang ditentukur untuk memantau voltan jurang DC pada terminal Sensor Proximitor. Laraskan kedalaman probe sehingga bacaan output kira-kira -10.0 VDC, yang menunjukkan bahawa probe berada secara fizikal di tengah-tengah julat operasi linear 80-mil (2.0 mm). Sentiasa gunakan kit perlindungan penyambung ClickLoc untuk mengedap titik sambungan daripada pencemaran minyak di kawasan takungan basah turbin atau pemampat.

Garis Panduan Pemasangan

AMARAN KRITIKAL: Nyahaktifkan semua litar kuasa jentera dan instrumentasi sebelum memulakan pemasangan. Jangan menjatuhkan atau mendedahkan hujung probe seramik kepada hentaman mengejut. Keretakan fizikal pada hujung tersebut, walaupun mikroskopik, akan mengubah parameter elektrik sensor secara kekal dan menyebabkan probe tidak boleh digunakan.

1

Bersihkan port pemasangan berulir daripada bahan pengedap ulir lama atau serpihan menggunakan paip ulir yang sepadan atau pelarut.

2

Masukkan probe ke dalam pendakap pemasangan atau perumah dengan tangan secara berhati-hati untuk mengelakkan ulir tersilang.

3

Sambungkan penyambung ClickLoc probe kepada kabel sambungan, pastikan mekanisme kunci berbunyi klik dan terkunci kemas, kemudian pasangkan tiub pengecut haba pelindung jika diperlukan.

FAQ

Apakah maksud kod 10 dalam penamaan model Bently Nevada ini?

Kod 10 menunjukkan panjang keseluruhan prob sebanyak 1.0 meter (3.3 kaki). Panjang ini mesti dipadankan dengan kabel sambungan yang betul untuk memastikan penentukuran sistem yang tepat.

Adakah prob kehampiran ini memerlukan kelulusan kawasan berbahaya?

Konfigurasi khusus ini (sufiks -00) tidak merangkumi atau memerlukan kelulusan keselamatan agensi tertentu, menjadikannya sesuai untuk persekitaran tidak berbahaya atau industri umum.

Apakah jenis antara muka sambungan yang digunakan oleh prob ini?

Ia dilengkapi penyambung ClickLoc sepaksi miniatur (sufiks -02), yang menawarkan sambungan kukuh berkunci dan menghalang sambungan daripada tertanggal akibat getaran.

Bolehkah prob ini dipasang dalam sistem getaran aci dinamik?

Ya, ia direka untuk pengukuran celah statik (kedudukan tujahan) dan sesaran dinamik (getaran aci jejarian) sehingga memenuhi piawaian turbin industri berkelajuan tinggi.

View all FAQs →

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

330102-00-14-10-02-00 | Bently Nevada | 3300 XL mm Proximity Probes
