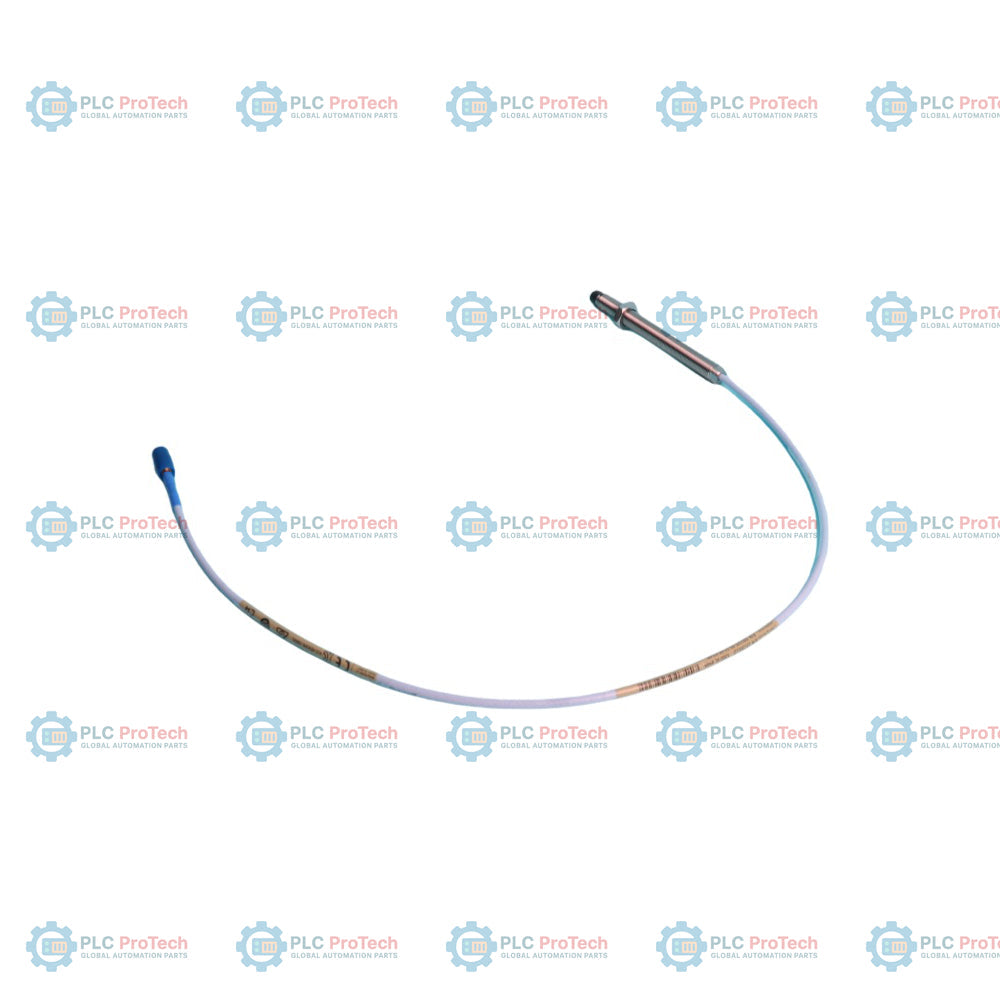

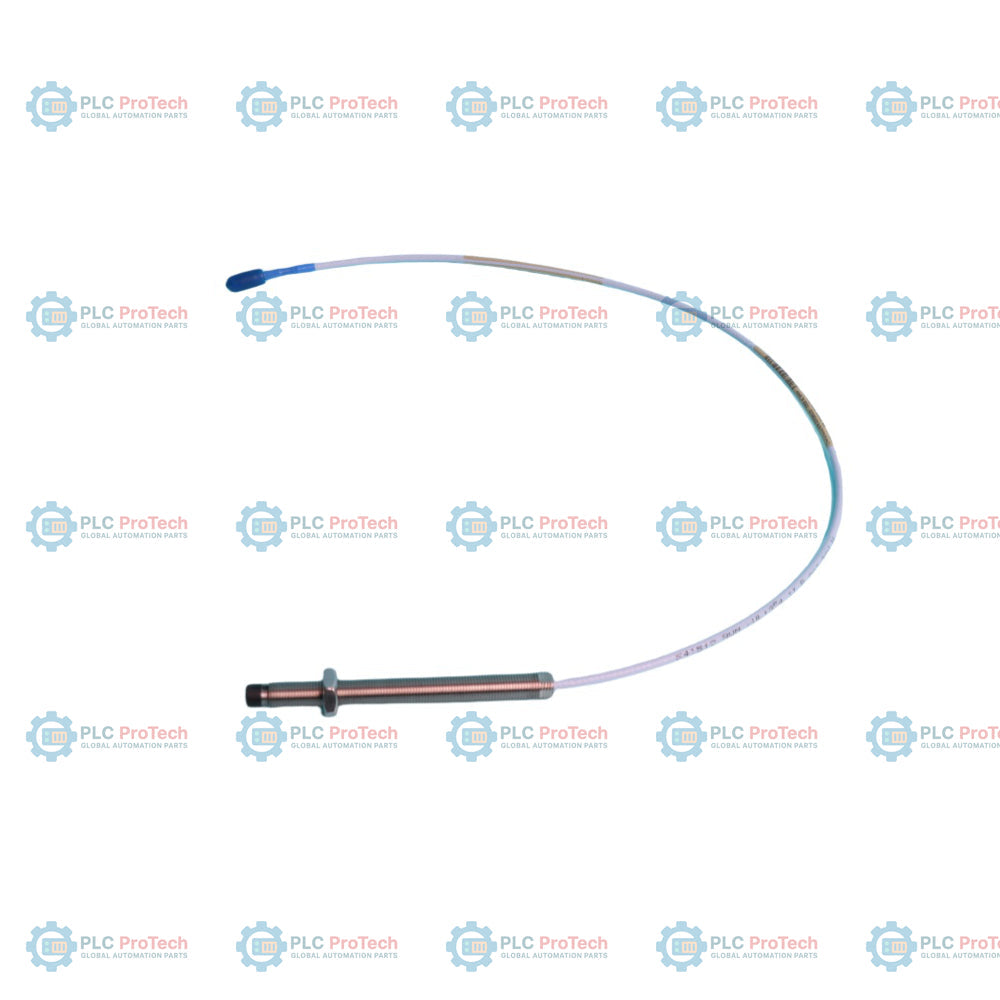

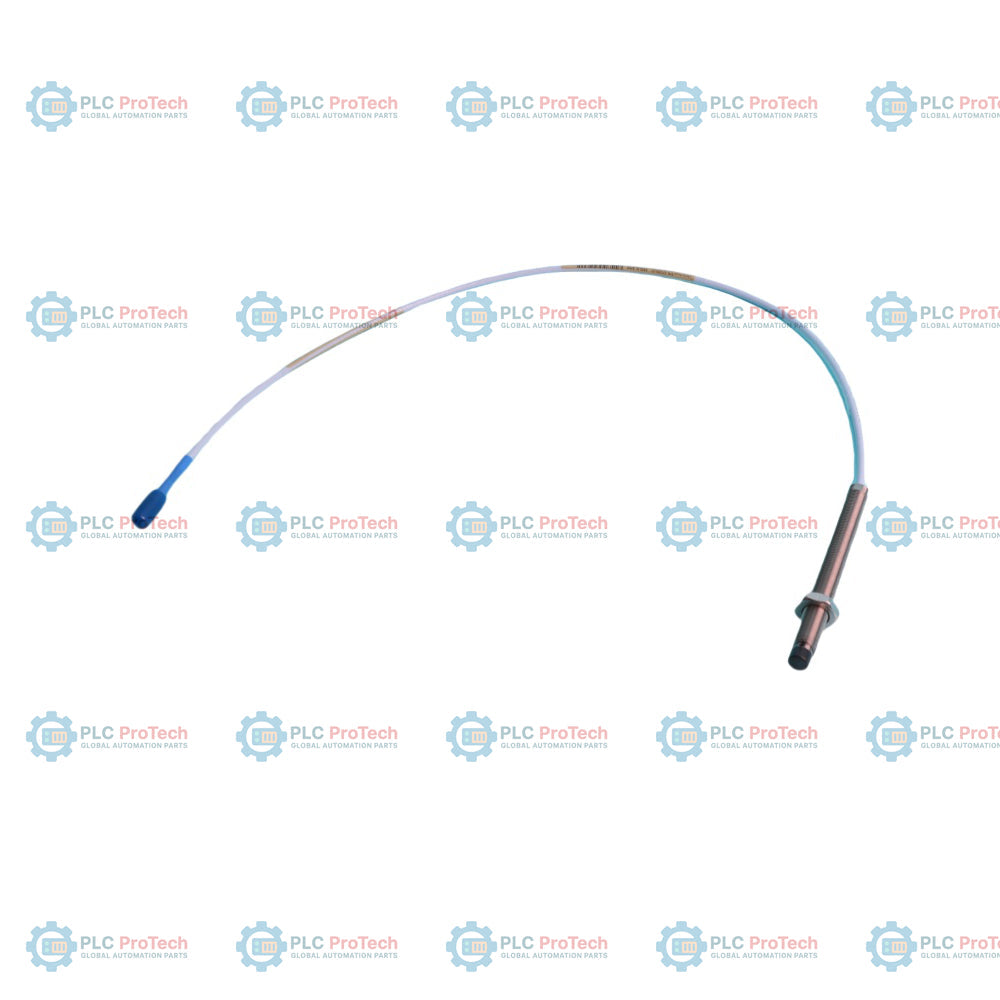

Bently Nevada 330103-00-16-50-02-00 3300 XL 8 mm Probe Kehampiran

Penerangan

The 330103-00-16-50-02-00 ialah konfigurasi probe kehampiran 8 mm daripada keluarga sistem transduser Bently Nevada 3300 XL. Unit ini mempunyai ulir M10 x 1, panjang tanpa ulir 0 mm (Pilihan 00) dan panjang sarung 160 mm (Pilihan 16). Probe ini dibekalkan dengan jumlah panjang sistem 5.0 meter (Pilihan 50) dan penyambung sepaksi ClickLoc miniatur dengan kabel standard (Pilihan 02). Ia direka bentuk untuk aplikasi yang tidak memerlukan kelulusan agensi bagi kawasan berbahaya (Pilihan 00). Probe kehampiran arus pusar ini digunakan bersama sensor Proximitor 3300 XL dan kabel sambungan yang sepadan untuk menyediakan rantaian pengukuran lengkap bagi memantau getaran aci dan kedudukan paksi pada mesin berputar kritikal. Sistem ini direka bentuk untuk pengukuran tanpa sentuhan dalam persekitaran industri yang lasak, dengan ketepatan tinggi untuk penderiaan sesaran dalam turbin, pemampat dan motor besar.

Ciri-ciri

• Konfigurasi Model: Probe kehampiran 3300 XL 8 mm dengan ulir M10 x 1
• Pembinaan Probe: Reka bentuk tanpa perisai untuk aplikasi industri standard
• Spesifikasi Panjang: Panjang tanpa ulir 0 mm dan panjang sarung 160 mm
• Panjang Sistem: Jumlah panjang sistem 5.0 meter
• Jenis Penyambung: Penyambung sepaksi ClickLoc miniatur
• Jenis Kabel: Kabel sepaksi standard
• Kelulusan Agensi: Tidak diperlukan (Pilihan 00)

Aplikasi

• Pengukuran getaran jejari dan kedudukan paksi pada mesin berputar
• Penjanaan kuasa (pemantauan turbin wap, gas dan hidro)
• Minyak dan gas (pemampat, pam dan peniup)
• Motor industri dan kotak gear yang memerlukan pemantauan sesaran berkepercayaan tinggi

Maklumat Pesanan

Pilihan	Kod	Penerangan
Nombor Bahagian Boleh Dipesan	330103-00-16-50-02-00	Probe Kehampiran 3300 XL 8 mm, M10 x 1
A - Panjang Tanpa Ulir	00	0 mm
B - Panjang Sarung	16	160 mm
C - Jumlah Panjang	50	5.0 meter
D - Penyambung/Kabel	02	ClickLoc miniatur, kabel standard
E - Kelulusan Agensi	00	Tidak diperlukan

Spesifikasi Teknikal

Pengilang	Bently Nevada (Baker Hughes)
Nombor Bahagian	330103-00-16-50-02-00
Diameter Probe	8 mm
Saiz Ulir	M10 x 1
Panjang Sarung	160 mm
Panjang Tanpa Ulir	0 mm
Jumlah Panjang Sistem	5.0 m
Jenis Penyambung	Sepaksi ClickLoc miniatur
Jenis Kabel	Standard
Kelulusan Agensi	Tiada (Tidak diperlukan)
Pemasangan	Memerlukan pendakap berulir M10 yang serasi

Garis Panduan Pemasangan

• Pastikan jurang probe ditetapkan dengan betul mengikut manual sistem pemantauan 3300 XL untuk mesin sasaran.
• Ulir M10 x 1 memerlukan pendakap pemasangan yang serasi; pastikan probe diketatkan dengan kukuh untuk mengelakkan kelonggaran akibat getaran.
• Elakkan lenturan tajam pada kabel sepaksi untuk mengekalkan integriti isyarat; ikut spesifikasi jejari lenturan minimum.
• Pastikan pemasangan penyambung bersih dan kering semasa pemasangan; gunakan pelindung penyambung jika persekitaran berkemungkinan membenarkan kemasukan bendalir.
• Sahkan jumlah panjang sistem (Probe + Kabel Sambungan) sepadan dengan keperluan penentukuran sensor Proximitor.
