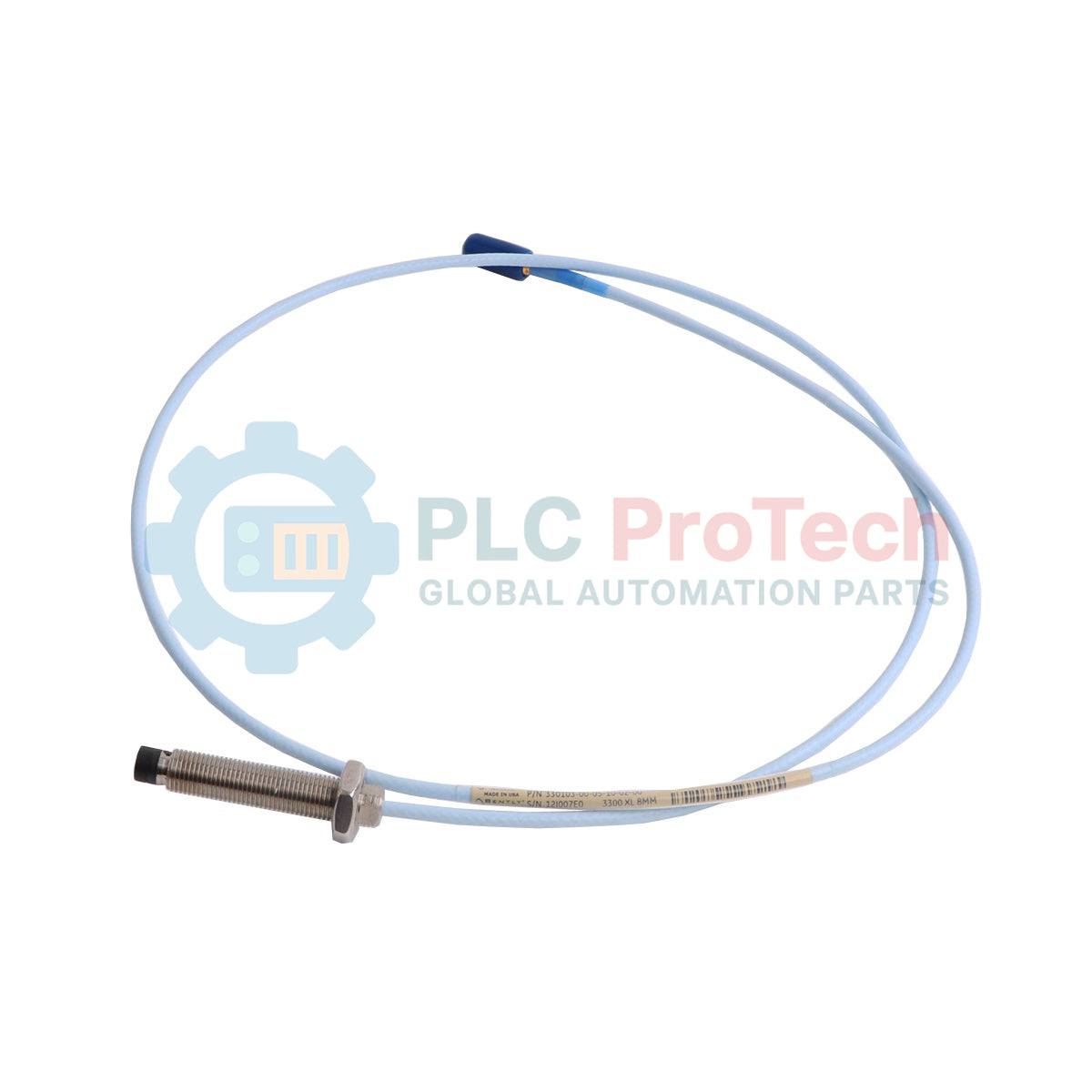

Bently Nevada 330103-06-15-10-02-CN 3300 XL Probe Kedekatan

Penerangan

Direka untuk sistem perlindungan jentera kritikal, probe kehampiran Bently Nevada 330103-06-15-10-02-CN menyediakan pengukuran arus pusar berketepatan tinggi bagi getaran dan kedudukan aci. Sebagai sebahagian daripada Siri 3300 XL 8mm, probe berulir metrik ini menggunakan konfigurasi sarung berulir M10 x 1 untuk dipasang dengan kukuh pada perumah mesin. Varian khusus ini mempunyai panjang tanpa ulir 60mm, panjang keseluruhan sarung 150mm dan panjang kabel keseluruhan 1.0 meter (3.3 kaki). Dilengkapi penyambung sepaksi kecil ClickLoc, unit ini menjamin sambungan yang stabil dan tahan getaran ke kabel sambungan, serta membawa kelulusan agensi khusus negara untuk persekitaran industri khusus.

Ciri-ciri

• Sarung Berulir M10 x 1: Antara muka mekanikal metrik yang direka bentuk untuk kedalaman pemasukan dan penglibatan ulir yang tepat.
• Penyambung Sepaksi Kecil ClickLoc: Menampilkan mekanisme penguncian kukuh yang menghalang kemerosotan sambungan dalam persekitaran getaran tinggi.
• Diameter Hujung 8mm: Dioptimumkan untuk pengukuran julat linear standard sehingga 2.0 mm (80 mil) apabila dipasangkan dengan proximitor yang sepadan.
• Ketahanan Suhu Tinggi: Dibina dengan bahan hujung PPS (polifenilena sulfida) untuk menahan persekitaran pelinciran yang lasak.
• Pengedap Bendalir Bersepadu: Perlindungan terbina dalam terhadap kelembapan dan bendalir proses yang meresap melalui pemasangan kabel.

Aplikasi

• Pemantauan Getaran Jejari: Penjejakan dinamik masa nyata aci berkelajuan tinggi dalam turbin stim dan gas.
• Pengesanan Kedudukan Aksial: Pemantauan kehausan galas tujahan dalam pemampat empar dan pam industri kritikal.
• Rujukan Kesipian & Fasa: Menyediakan isyarat keyphasor untuk penjejakan diagnostik dan pengukuran kelajuan putaran.
• Persekitaran Industri Berat: Digunakan secara meluas di kemudahan petrokimia, loji penjanaan kuasa dan stesen penghantaran gas.

Spesifikasi Teknikal

Sambungan dan Antara Muka

Pandangan Kejuruteraan Empirik

Model Alternatif & Keserasian

Panjang elektrik keseluruhan sistem kehampiran mestilah sentiasa sama ada 5.0 atau 9.0 meter. Memandangkan prob ini ialah konfigurasi 1.0 meter (Pilihan 10), ia mesti dipadankan dengan kabel sambungan 4.0 meter untuk sistem 5 meter, atau kabel sambungan 8.0 meter untuk sistem 9 meter. Mencampurkan panjang keseluruhan sistem akan mengubah impedans, menyebabkan ralat penentukuran yang ketara dan membatalkan faktor skala 200 mV/mil.

Kesilapan Penggunaan & Nota Kejuruteraan

Semasa memasang ulir perumah M10, elakkan mengetatkan secara berlebihan. Kadar tork maksimum untuk ulir M10 ialah 7.5 N-m (66 in-lb). Melebihi had ini berisiko menggunting perumah atau merosakkan sambungan pateri dawai gegelung dalaman. Selain itu, kekalkan kelegaan jejari minimum 16 mm (0.63 in) di sekeliling hujung prob untuk mengelakkan logam bersebelahan menyebabkan bacaan sasaran palsu (ralat pandangan sisi).

Petua Pentauliahan & Pendawaian

Sentiasa sahkan celah menggunakan voltmeter digital yang mengukur terminal OUT Proximitor. Pada titik tengah sasaran (biasanya celah 1.27 mm atau 50 mil), voltan output DC hendaklah menunjukkan kira-kira -10.0 VDC. Pastikan penyambung ClickLoc ditebat daripada bumi menggunakan pelindung penyambung atau pita silikon swa-lebur; membumikan gandingan sepaksi kepada perumah mesin akan menyebabkan hingar isyarat dan mencetuskan henti mesin palsu.
