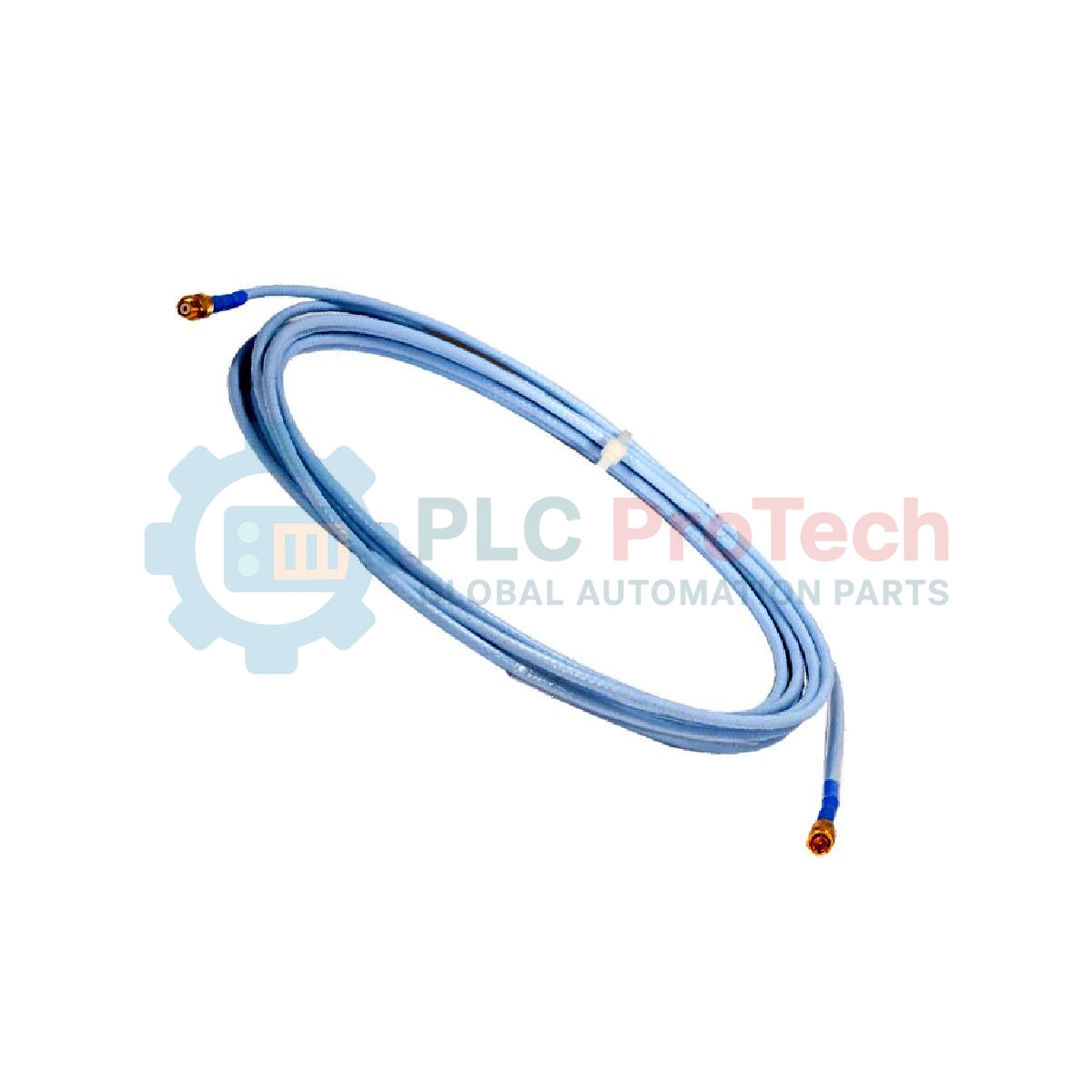

Bently Nevada 330130-080-12-CN Kabel Sambungan 3300 XL

Penerangan

Berfungsi sebagai pautan penghantaran frekuensi tinggi yang kritikal dalam sistem transduser proksimiti, Bently Nevada 330130-080-12-CN memindahkan isyarat anjakan arus pusar yang tepat daripada prob ke sensor proximitor tanpa ketidakpadanan impedans. Kabel tugas berat ini direka bentuk untuk sistem transduser proksimiti 3300 XL 8mm, memberikan perlindungan mekanikal dan kestabilan elektrik yang luar biasa dalam persekitaran jentera bergetaran tinggi. Dengan menggabungkan teknologi FluidLoc bersama pelindung penyambung bersepadu, kabel sepaksi 8.0 meter ini menghalang kemasukan kelembapan dan resapan minyak untuk memastikan perlindungan jentera yang berterusan serta pengukuran tujahan, getaran jejarian dan kelajuan yang tepat.

Ciri-ciri Utama

• Reka Bentuk Sepaksi FluidLoc: Binaan dipatenkan menghalang minyak, air atau bendalir proses daripada meresap melalui bahagian dalam kabel.
• Pelindung Penyambung (Pilihan 12): But pelindung yang dipasang siap melindungi antara muka sepaksi yang halus daripada pencemaran persekitaran dan tekanan fizikal.
• Padanan Impedans: Mengekalkan impedans sistem 75 ohm yang tepat untuk menghapuskan pantulan isyarat dan kehilangan talian penghantaran.
• Jaket Luar Fluoropolimer Kukuh: Memberikan ketahanan unggul terhadap bahan kimia mengakis, pelarut petroleum dan lelasan mekanikal.

Aplikasi

• Pemantauan getaran aci turbin stim, gas dan hidro.
• Penjejakan kedudukan tujahan paksi pemampat empar berkelajuan tinggi.
• Penjajaran aci pam suapan dandang dan diagnostik keadaan galas.
• Aci pemacu kipas menara penyejuk kritikal di loji petrokimia.

Spesifikasi Teknikal

Wawasan Kejuruteraan Empirik

Model Alternatif & Keserasian

Kabel sambungan 330130-080-12-CN sepanjang 8.0 meter ini dikonfigurasikan khusus untuk digandingkan dengan prob kehampiran 1.0 meter bagi mencapai panjang fizikal dan elektrik sistem yang tepat, iaitu 9.0 meter, seperti yang diperlukan oleh Sensor Proximitor 3300 XL standard 9 meter. Penggunaan kabel ini dengan prob 0.5 meter atau mencampurkannya dengan sensor terkalibrasi 5 meter akan menyebabkan ketidaklinearan pengukuran yang teruk dan ralat faktor skala.

Kesilapan Aplikasi & Nota Kejuruteraan

Apabila disalurkan melalui saluran, jangan melebihi jejari lenturan minimum 25.4 mm (1.0 inci) untuk laluan standard atau 76.2 mm (3.0 inci) di bawah tegangan tinggi. Teknologi FluidLoc menghalang penghijrahan bendalir melalui celah perisai dalaman, tetapi tidak melindungi daripada kemerosotan jaket luar jika kabel direndam dalam pelarut kimia pekat yang tidak serasi untuk tempoh yang panjang.

Petua Pentauliahan & Pendawaian

Sentiasa bersihkan permukaan pengganding sepaksi dengan pelarut tanpa sisa sebelum menyambungkan penyambung. Pelindung penyambung mesti dipasang dan dikunci pada tempatnya untuk membentuk kedapan persekitaran yang rapat. Pastikan lebihan kabel digulung longgar dan diikat dengan pengikat kabel yang tidak mengetatkan untuk mengelakkan kehausan mekanikal dan pengecilan isyarat frekuensi tinggi akibat kelim tajam.

Garis Panduan Pemasangan

1. 1 Sahkan bahawa panjang gabungan prob pilihan anda dan kabel sambungan 8.0 meter ini sepadan dengan spesifikasi penentukuran pada Sensor Proximitor (biasanya jumlah keseluruhan 9.0 meter).
2. 2 Sambungkan penyambung sepaksi dengan kukuh, dan pastikan ia berbunyi klik apabila terpasang. Jangan gunakan playar atau daya berlebihan kerana ini boleh mengubah bentuk pin tengah.
3. 3 Sarungkan pelindung penyambung bersepadu pada simpang sambungan dan kedapkan untuk melindungi antara muka daripada minyak pemotongan, air dan serpihan.
4. 4 Pasang kabel menggunakan klip pemasangan berpenebat atau saluran fleksibel untuk mengelakkan kabel terhayun atau bergesel dengan struktur mesin yang bergetar.
