Kod pada SKU Ini

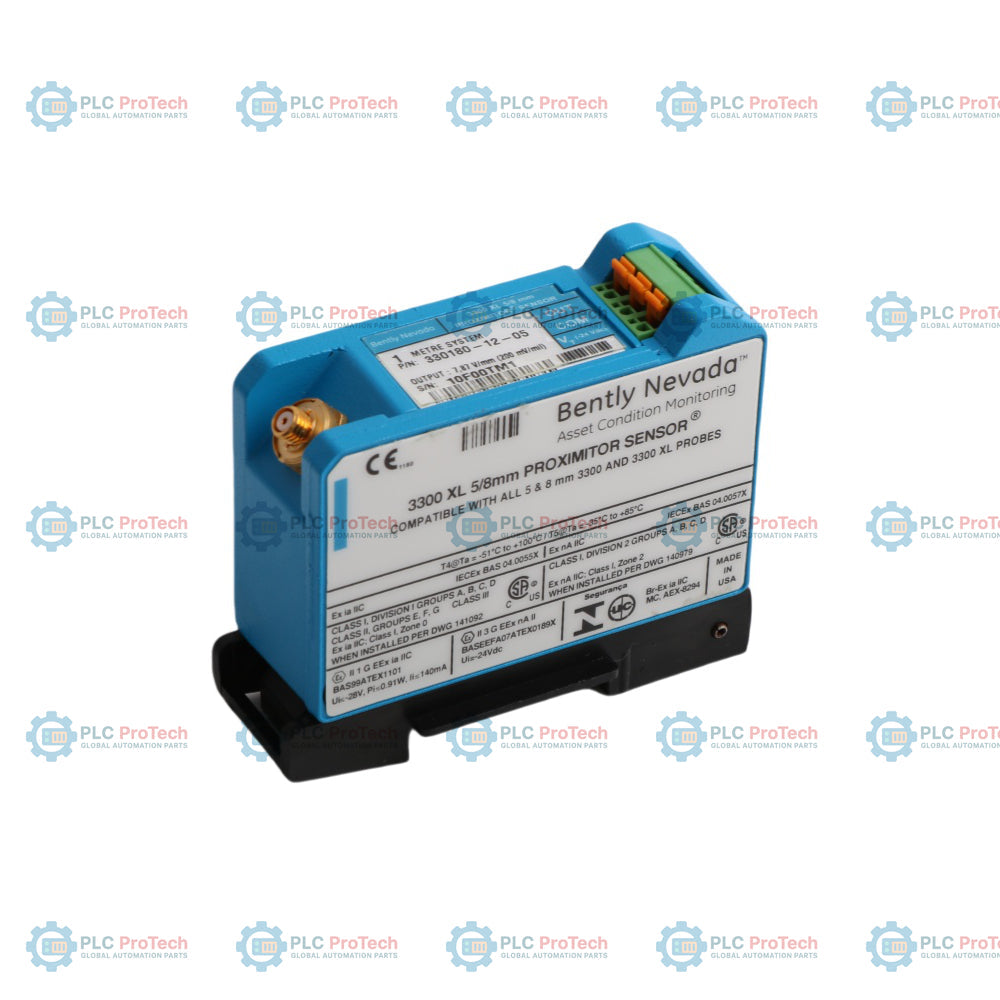

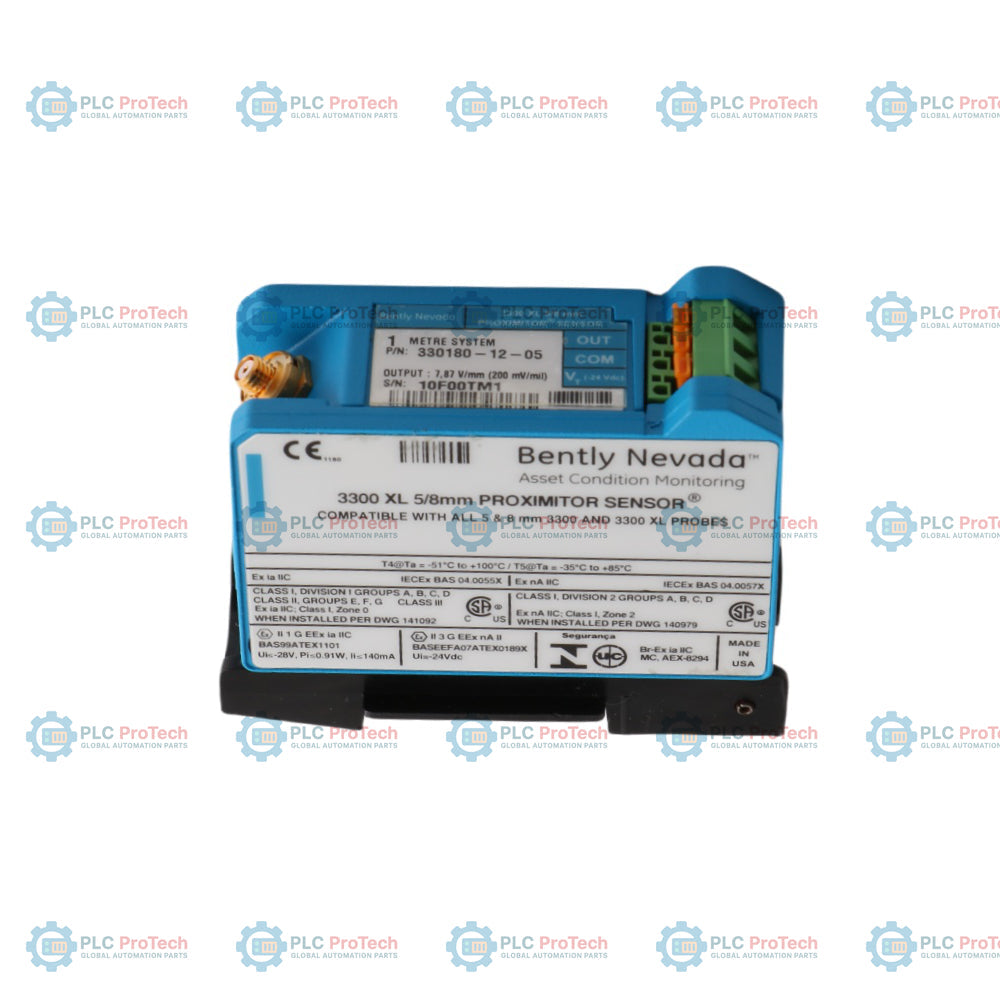

330180-10-05 menetapkan Penderia Proximitor 3300 XL yang dikonfigurasikan untuk panjang sistem 1.0 m dan direka untuk aplikasi pemasangan pada panel. Penderia ini memproses dan memacu isyarat kuar jarak dalam rantaian pengukuran arus pusar tanpa sentuhan, menukarkan output mentah kuar kepada isyarat sesaran voltan linear. Penyepaduan Pilihan 10 menetapkan bahawa penderia ditentukur untuk panjang keseluruhan sistem 1.0 m (biasanya digunakan dalam konfigurasi kuar terus atau jarak pendek tanpa kabel sambungan) dan disertakan dengan tapak pemasangan panel 4 lubang.

Konfigurasi khusus ini merangkumi kelulusan agensi Pilihan 05, yang melayakkan modul digunakan di bawah pensijilan kawasan berbahaya CSA, ATEX dan IECEx. Berbeza daripada konfigurasi standard tanpa kelulusan (Pilihan 00) atau varian yang dipasang pada rel DIN (seperti Pilihan 11), tapak pemasangan panel 330180-10-05 mengekalkan corak klasik yang serasi dengan gaya Proximitor lama. Ia mempunyai pengasingan elektrik terbina dalam, sekali gus menghapuskan keperluan untuk plat pengasing berasingan dalam pemasangan berketumpatan tinggi.

Ciri-ciri

• Pilihan 10 mentakrifkan panjang penentukuran sistem 1.0 m (3.3 kaki), dikonfigurasikan khusus untuk pemasangan pada panel dengan corak 4 lubang.
• Pilihan 05 menetapkan pensijilan kawasan berbahaya CSA, ATEX dan IECEx, membolehkan pemasangan mengikut parameter keselamatan intrinsik dan tidak mudah menyala.
• Jalur terminal SpringLoc menyediakan sambungan pendawaian lapangan yang kukuh tanpa memerlukan alat pemasangan khas.
• Binaan perumah aluminium A308 menawarkan ketahanan terhadap gangguan frekuensi radio (RFI) dan gangguan elektromagnet (EMI).
• Antara muka penyambung sepaksi ClickLoc mengukuhkan sambungan penderia kepada kabel untuk kestabilan struktur.
• Keserasian input bekalan kuasa -17.5 Vdc hingga -26 Vdc menyokong sambungan kepada sistem pemantauan 3500.

Aplikasi

Aplikasi pemantauan mesin industri berat yang lazim termasuk:

• Pengukuran getaran jejari aci dan kedudukan paksi pada turbin serta pemampat berkelajuan tinggi.
• Pemantauan kesipian aci dan pengembangan terma pada penjana utiliti serta motor elektrik.
• General rotating machinery protection systems requiring ATEX/IECEx certified intrinsically safe sensors.

Sistem perlindungan jentera berputar umum yang memerlukan sensor selamat secara intrinsik yang diperakui ATEX/IECEx.

Kelulusan CSA, ATEX, IECEx

Sambungan dan Antara Muka

Panduan Pemasangan

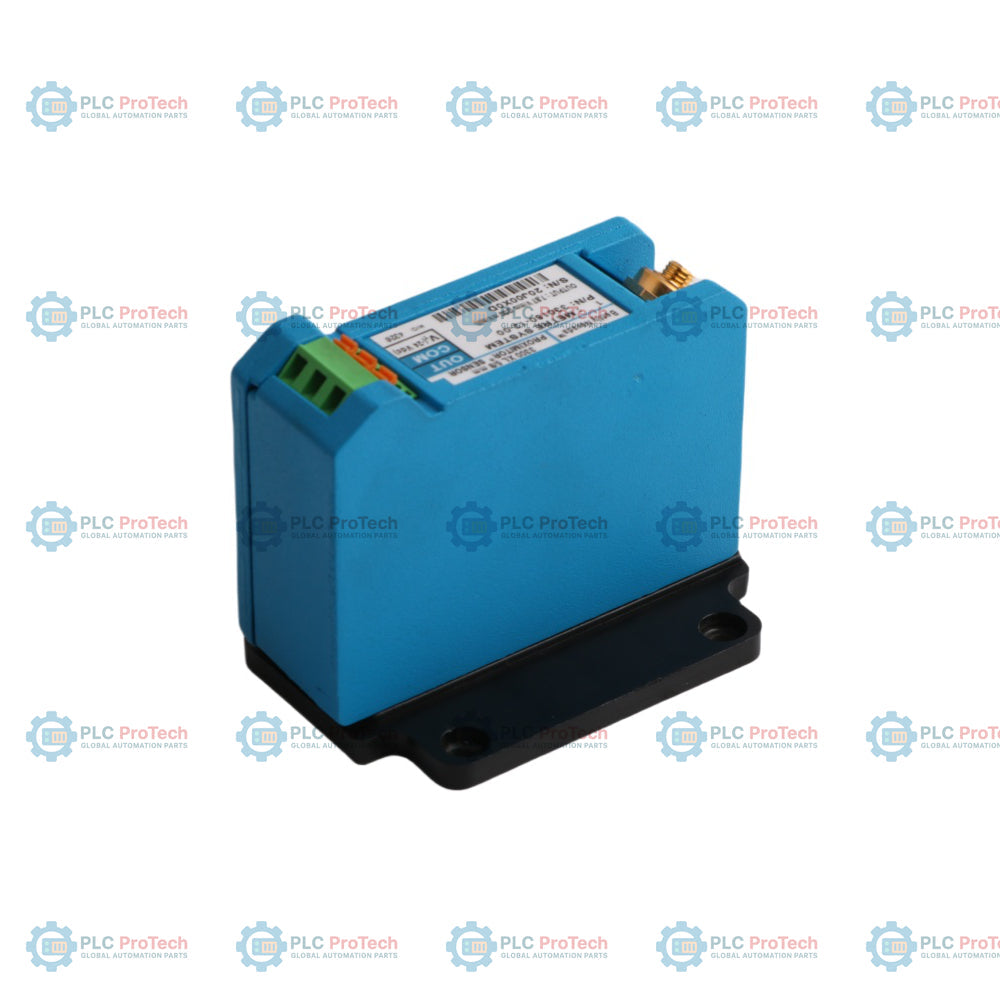

• Pasang sensor Proximitor terus pada panel rata menggunakan corak pemasangan 4 lubang standard.
• Pastikan pengasingan elektrik yang betul dengan menggunakan tapak pengasingan bersepadu bagi mencegah gelung bumi.
• Gunakan kabel triad berperisai 3 konduktor (0.2 hingga 1.5 mm2 atau 16 hingga 24 AWG) untuk sambungan pendawaian medan ke monitor.
• Kupas wayar medan mengikut panjang yang disyorkan sebelum memasukkannya ke dalam jalur terminal SpringLoc.
• Pastikan sambungan sepaksi diketatkan dengan jari (tork maksimum 0.565 Nm) untuk mengelakkan kerosakan pada sesentuh emas.

Pematuhan dan Pensijilan

• CSA (Kelas I, Bahagian 2, Kumpulan A, B, C, D)
• ATEX (Ex ia IIC T4/T5 Ga, Ex nA IIC T4/T5 Gc, Ex ec IIC T4/T5 Gc)
• IECEx (Ex ia IIC T4/T5 Ga, Ex nA IIC T4/T5 Gc, Ex ec IIC T4/T5 Gc)
• Tanda CE
