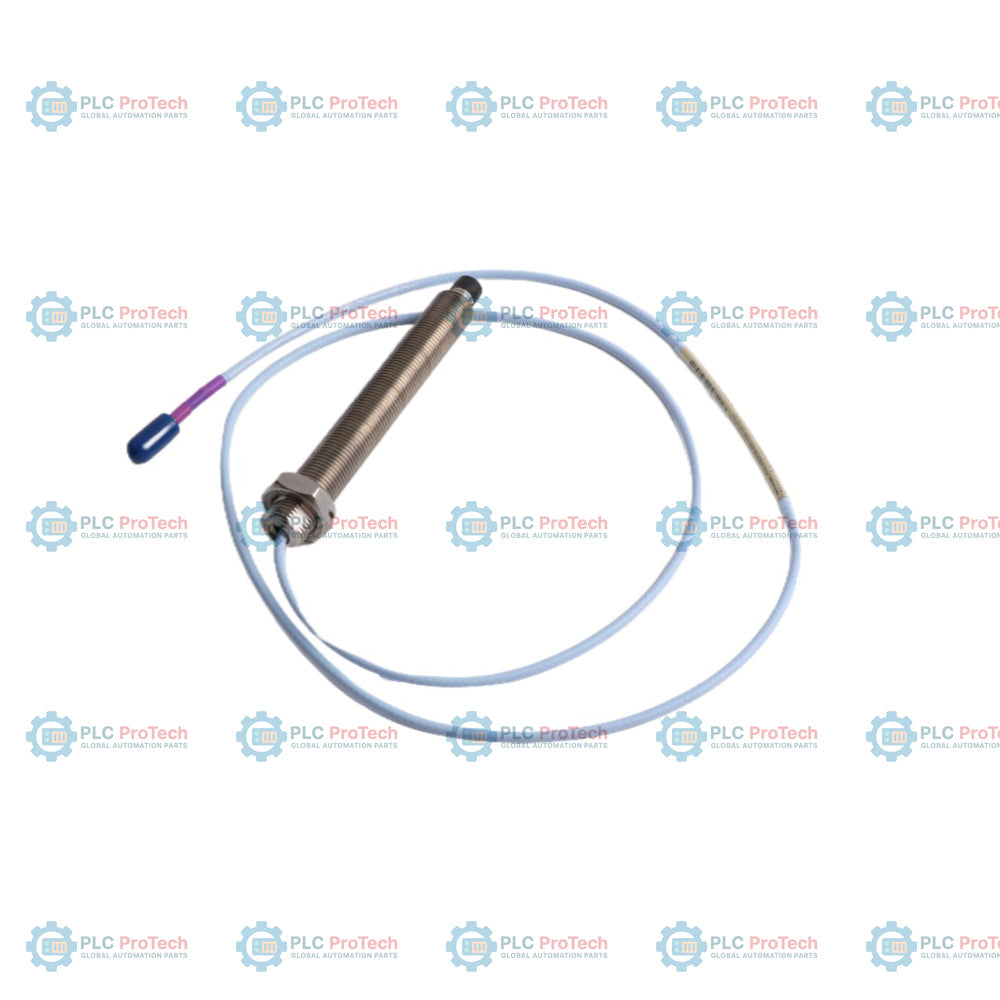

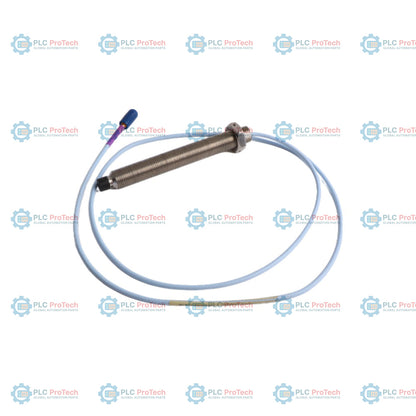

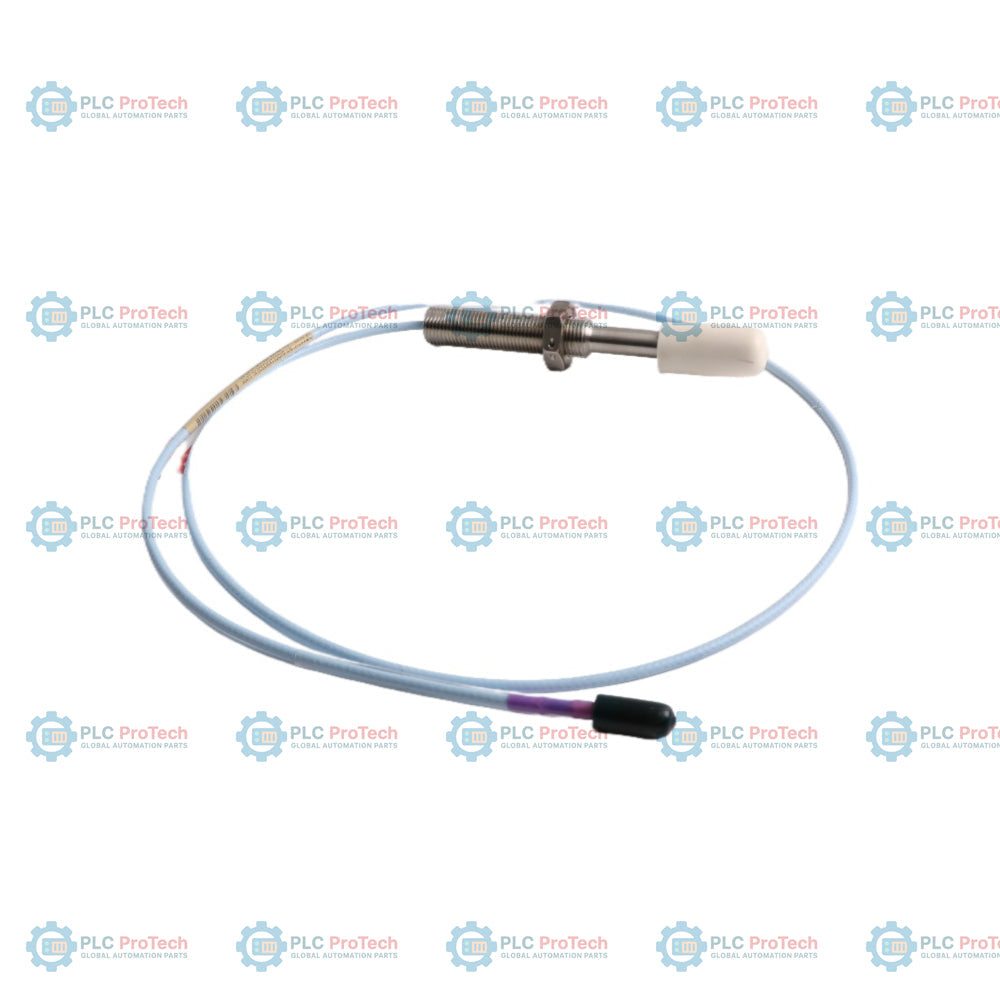

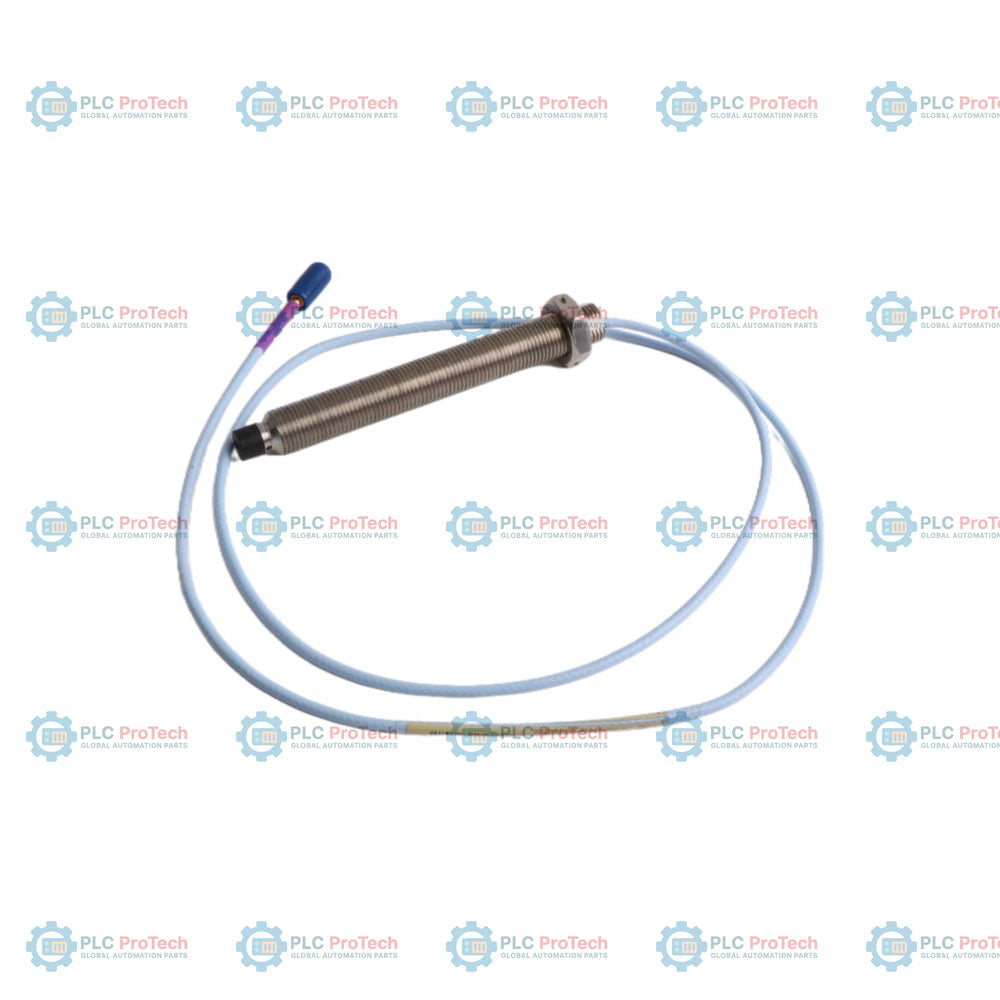

330706-05-046-10-02-00: Konfigurasi Prob Pemasangan Songsang Bently Nevada 3300 XL 11 mm ini direka bentuk dengan ulir metrik M10 x 1, menampilkan panjang tanpa ulir 5 mm (Pilihan 05), panjang keseluruhan perumah 46 mm (Pilihan 046), panjang keseluruhan 1.0 meter (Pilihan 10), dan penyambung sepaksi ClickLoc miniatur (Pilihan 02) tanpa kelulusan agensi untuk kawasan berbahaya (Pilihan 00). Tidak seperti prob pemasangan standard yang diulirkan dari bahagian luar perumah mesin, model pemasangan songsang diulirkan dari bahagian dalam, memberikan kelegaan optimum dan pemasangan mekanikal yang kukuh dalam ruang dalaman yang sempit apabila pemasangan luaran tidak praktikal.
Prob ini berfungsi sebagai penderia arus pusar tanpa sentuhan dalam Sistem Transduser 3300 XL 11 mm, yang membolehkan pengukuran perlindungan jentera yang tepat seperti getaran jejarian, kedudukan paksi, kedudukan rotor dan pengesanan kelajuan Keyphasor. Prob ini dipadankan terus dengan Penderia Proximitor 330780 dan kabel sambungan 330730 untuk menghasilkan sistem terkalibrasi sepanjang 5.0 atau 9.0 meter. Direka bentuk dengan acuan TipLoc yang dipatenkan untuk mengikat hujung prob pada badan keluli tahan karat, serta teknologi CableLoc untuk mengikat kabel triaxial pada hujung dengan kekuatan tarikan sehingga 330 N, prob ini memberikan ketahanan jangka panjang dalam persekitaran industri yang mencabar.
Prob pemasangan songsang 3300 XL 11 mm ini digunakan dalam sistem pemantauan jentera berputar berat merentas penjanaan kuasa, minyak dan gas, serta penapisan petrokimia. Aplikasi lazim termasuk:
| Pilihan | Kod pada SKU Ini | Perihalan |
|---|---|---|
| Nombor Bahagian yang Boleh Dipesan | 330706-05-046-10-02-00 | Probe Pemasangan Songsang 3300 XL 11 mm, ulir M10 x 1 |
| A - Pilihan Panjang Tidak Berulir | 05 | Panjang tidak berulir 5 mm (juga diwakili sebagai 005) |
| B - Pilihan Panjang Keseluruhan Perumah | 046 | Panjang keseluruhan perumah 46 mm |
| C - Pilihan Panjang Keseluruhan | 10 | Panjang probe 1.0 meter (3.3 kaki) |
| D - Pilihan Penyambung | 02 | Penyambung sepaksi ClickLoc Miniatur, kabel standard |
| E - Pilihan Kelulusan Agensi | 00 | Tiada kelulusan agensi diperlukan |
| Parameter | Nilai |
|---|---|
| Pengilang | Bently Nevada (Baker Hughes) |
| Nombor Bahagian / SKU | 330706-05-046-10-02-00 |
| Sistem Transduser | Sistem Transduser Kehampiran 3300 XL 11 mm |
| Diameter Probe | 11 mm |
| Profil Ulir | Metrik M10 x 1 |
| Profil Pemasangan | Pemasangan Songsang |
| Julat Linear | 4.0 mm (160 mil), dari kira-kira 0.5 mm hingga 4.5 mm (20 hingga 180 mil) |
| Faktor Skala Inkremental (ISF) | 3.94 V/mm (100 mV/mil) nominal |
| Bahan Sasaran Standard | Keluli AISI 4140 |
| Julat Frekuensi | 0 hingga 8 kHz (+0, -3 dB biasa) |
| Rintangan DC Probe | 5.9 +/- 0.5 ohm (konduktor tengah ke konduktor luar) |
| Bahan Hujung Probe | Polifenilena sulfida (PPS) |
| Bahan Perumah Probe | Keluli tahan karat AISI 304 (SST) |
| Jenis Kabel Probe | 75 ohm triaxial, berpenebat FEP, sarung standard |
| Jenis Penyambung | Koaksial ClickLoc Miniatur loyang bersalut emas |
| Kekuatan Tegangan (Berkadar Maksimum) | 330 N (75 lb) dari perumah probe ke plumbum probe |
| Tork Perumah yang Disyorkan | 7.5 N-m (66 in-lb) |
| Tork Maksimum Berkadar Perumah | 22.6 N-m (200 in-lb) |
| Suhu Operasi dan Penyimpanan | -52 degC hingga +177 degC (-62 degF hingga +351 degF) |
| Kelembapan Relatif | 100% pemeluwapan, tidak boleh direndam apabila penyambung dilindungi |
Untuk memastikan penghantaran isyarat yang tepat dan mencegah kerosakan fizikal pada probe pemasangan songsang 3300 XL 11 mm, patuhi garis panduan berikut:
Konfigurasi ini (Pilihan 00) ditetapkan untuk kegunaan industri standard tanpa keperluan kelulusan kawasan berbahaya. Untuk pemasangan dalam persekitaran terkelas, rujuk konfigurasi yang menggunakan pakej Pilihan 05 Multiple Approvals.
Global Express Shipping
Returns & Warranty
Pengilang: Bently Nevada
No. Produk: 330706-05-046-10-02-00
Negara asal:Amerika Syarikat
Jenis Produk: 3300 XL 11 mm Probe Pemasangan Terbalik
Kod bar: 8537101190
Pembayaran: T/T, Western Union
Berat: 180g
Dimensi: 50 mm x 100 mm x 100 mm (T x L x D)
Pelabuhan penghantaran: Xiamen
Jaminan: 12 bulan
